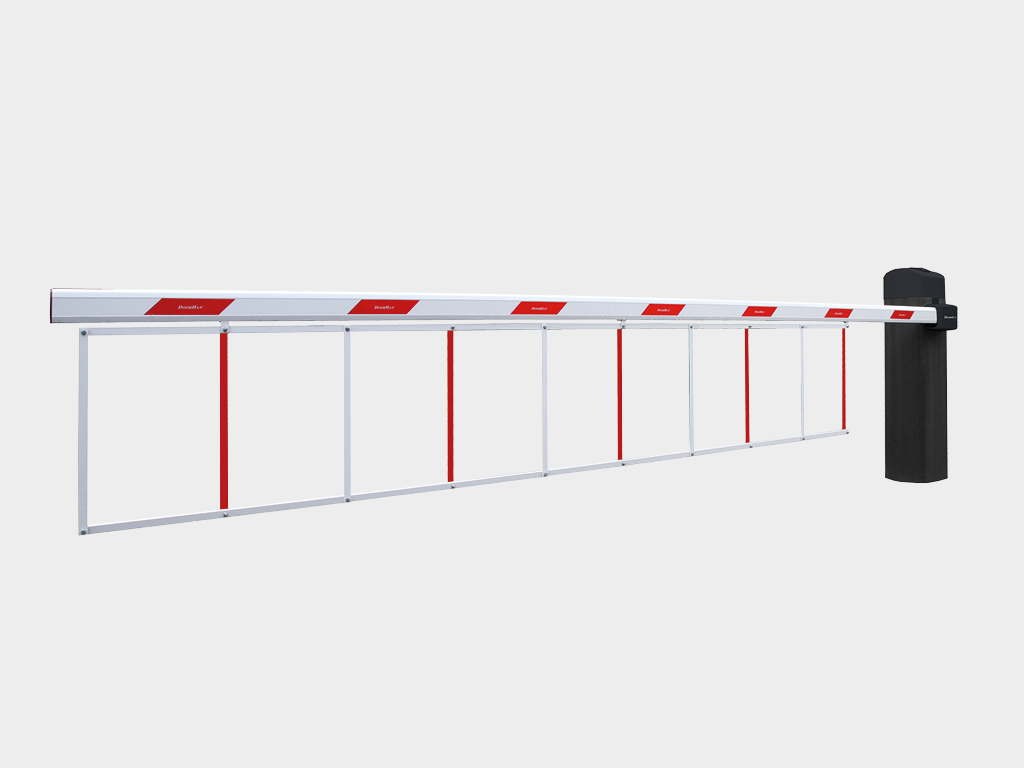

Шлагбаум BARRIER-PRO и Barrier-PRO-RPD предназначены для организации контролируемого въезда на огражденную территорию со средней и высокой пропускной способностью.

1. Нaкладка на кожух стрелы с логотипом

2. Болты с внутренним шестигранником

3. Кожух стрелы

4. Болты с внутренним шестигранником

5. Пластина крепления стрелы

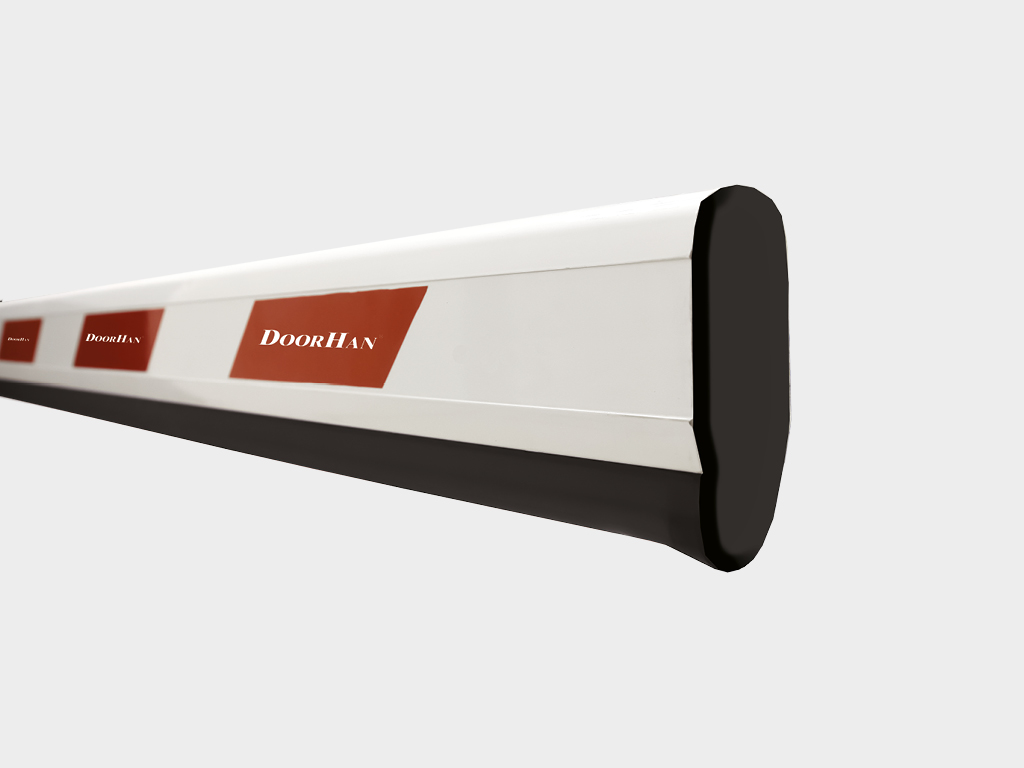

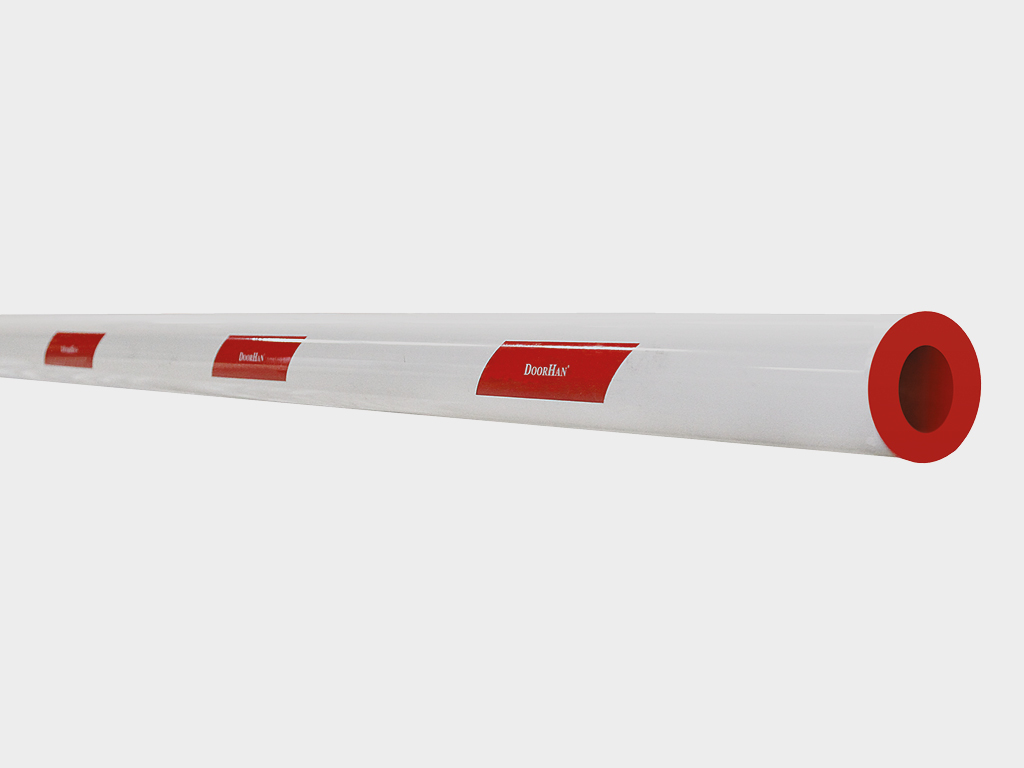

6. Стрела от 4 до 6 м (опционально)

7. Стойка шлагбаума

8. Боковая крышка

9. Блок управления

10. Болты с внутренним шестигранником

11. Верхняя крышка корпуса

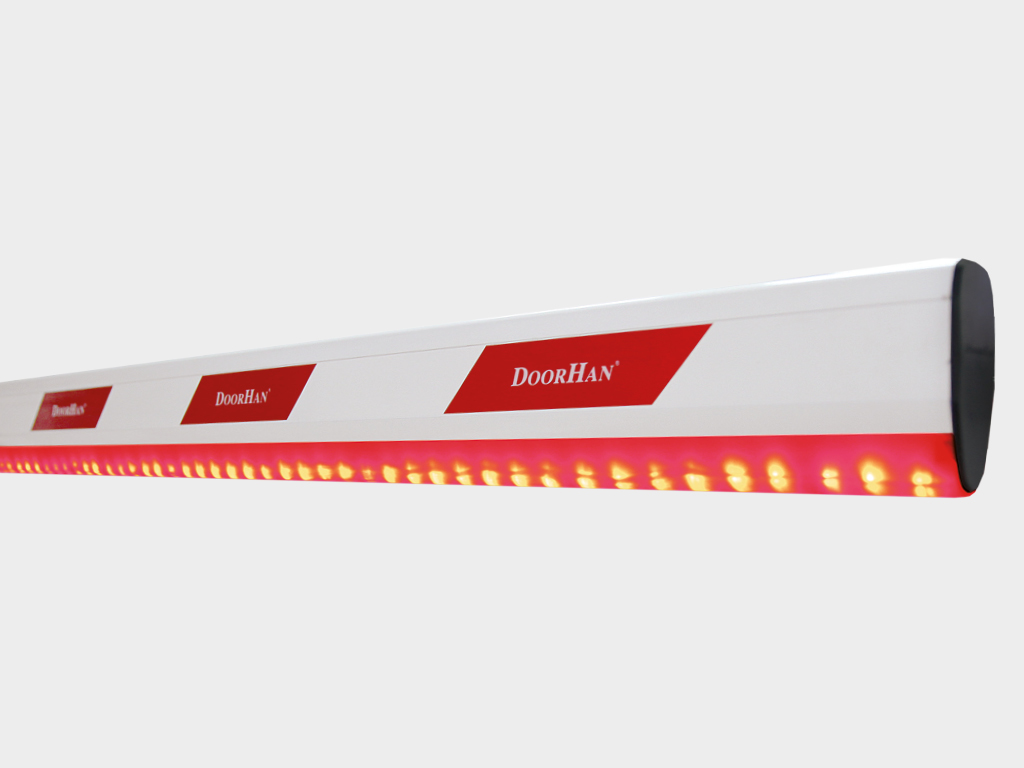

12. Светодиодная лампа

1. На протяжении всего пути движения стрела не должна соприкасаться с посторонними предметами и должна проходить как минимум на расстоянии 2 м от воздушных линий электропередач

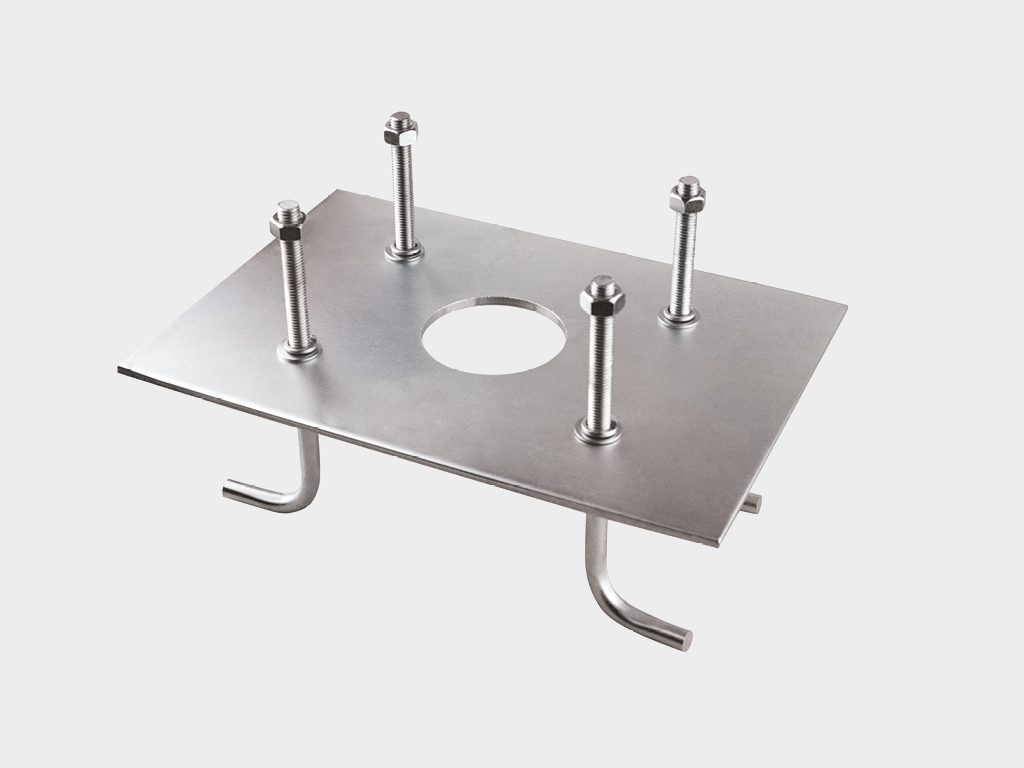

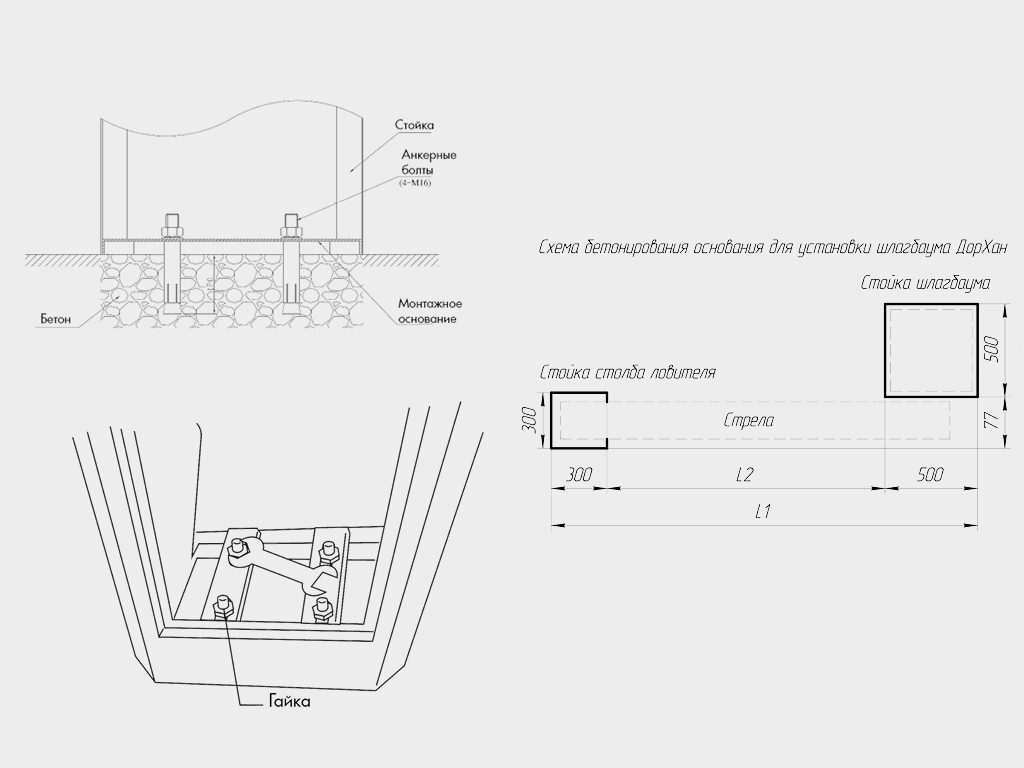

2. Стойкa устанавливается на бетонируемую поверхность

3. Глубинa бетонирования зависит от грунта и глубины промерзания почвы

4. В месте установки не должно быть труб и электрических кабелей

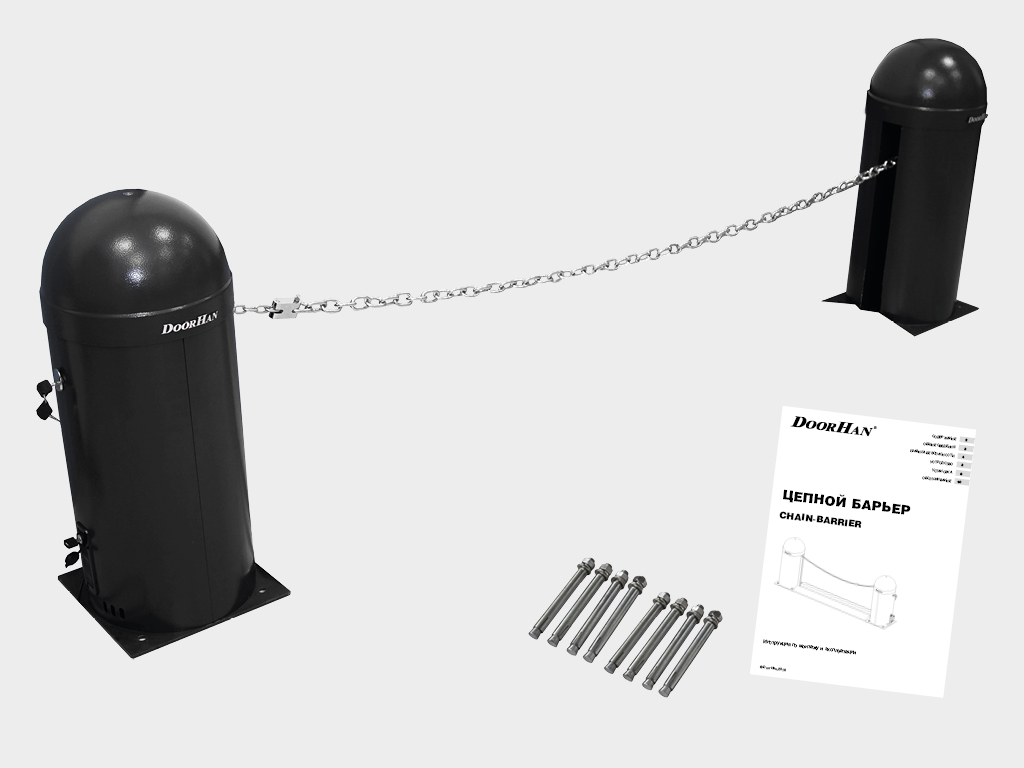

Цепной шлагбаум Chain-Barrier предназначен для организации контролируемого въезда на огражденную территорию со средней и высокой пропускной способностью.

MASTER

1. Винт крепления крышки с внутренним шестигранником

2. Защитная крышка из окрашенной стaли

3. Каркас из окрашенной стали

4. Встроенный блок управления PCB-SL

5. Корпус

6. Двигатель 220 В со встроенной защитой от перегрева

7. Расцепитель

8. Анкерный болт

9. Цепь и замок

10. Нейлоновый ролик для цепи

11. Нейлоновый направляющий шкив

SLAVE

12. Противовес с нейлоновым роликом

13. Узел крепления цепи

1. На протяжении всего пути движения цепи не должно быть препятствий.

2. Стойка устанавливается на бетонируемую поверхность.

3. Глубина бетонирования зависит от грунта и глубины промерзания почвы.

4. В месте установки не должно быть труб и электрических кабелей.

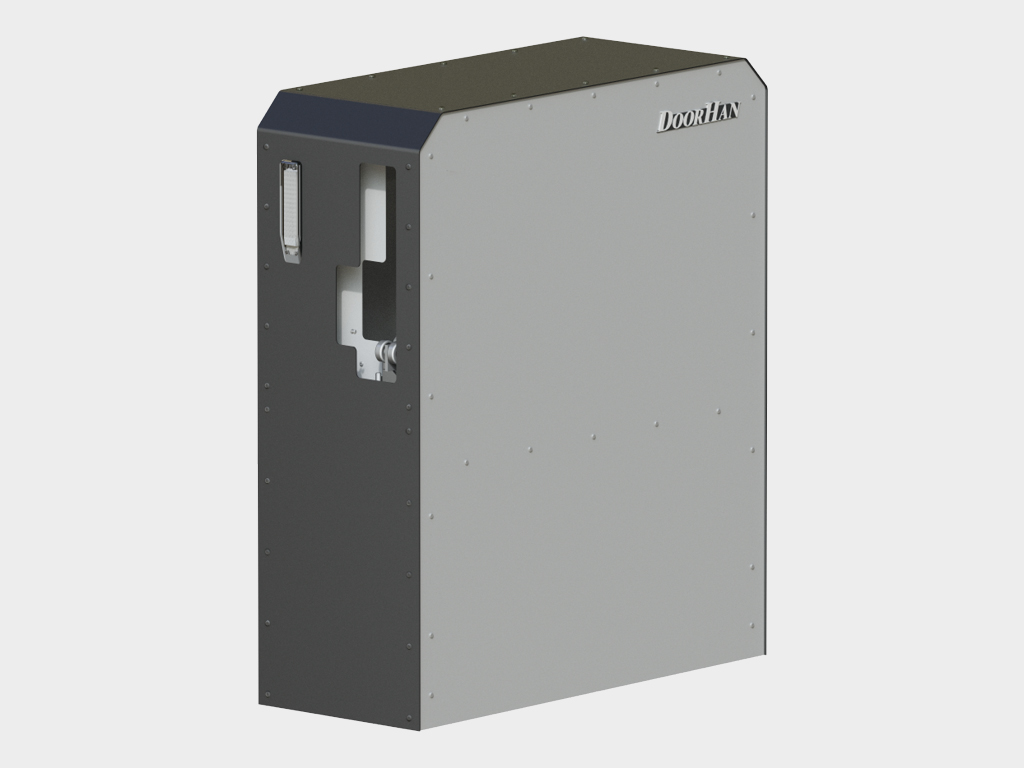

Изделие предназначено для контроля въезда на дворовые территории жилых кварталов, промышленных объектов, а также для ограничения проезда по улицам садовых товариществ. Стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды. Усиленная стрела, сваренная из стальных профилей, перемещается в горизонтальном положении и не имеет уязвимых мест. В качестве крепежных элементов конструкции использованы метизы антивандального исполнения, особенностью которых является невозможность демонтажа обычными инструментами и приемами.

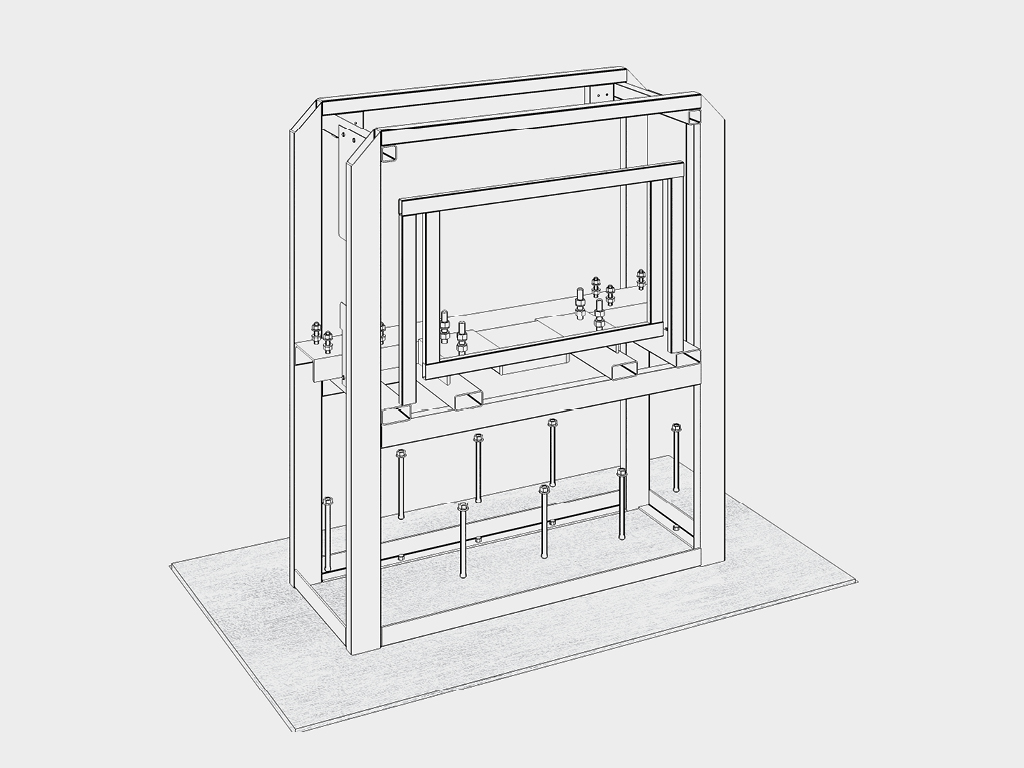

1. Рама

2. Стрела

3. Панель шлагбаума задняя

4. Крышка панели шлагбаума задней

5. Панель шлагбаума передняя

6. Панель шлагбаума боковая

7. Коробка распаячная

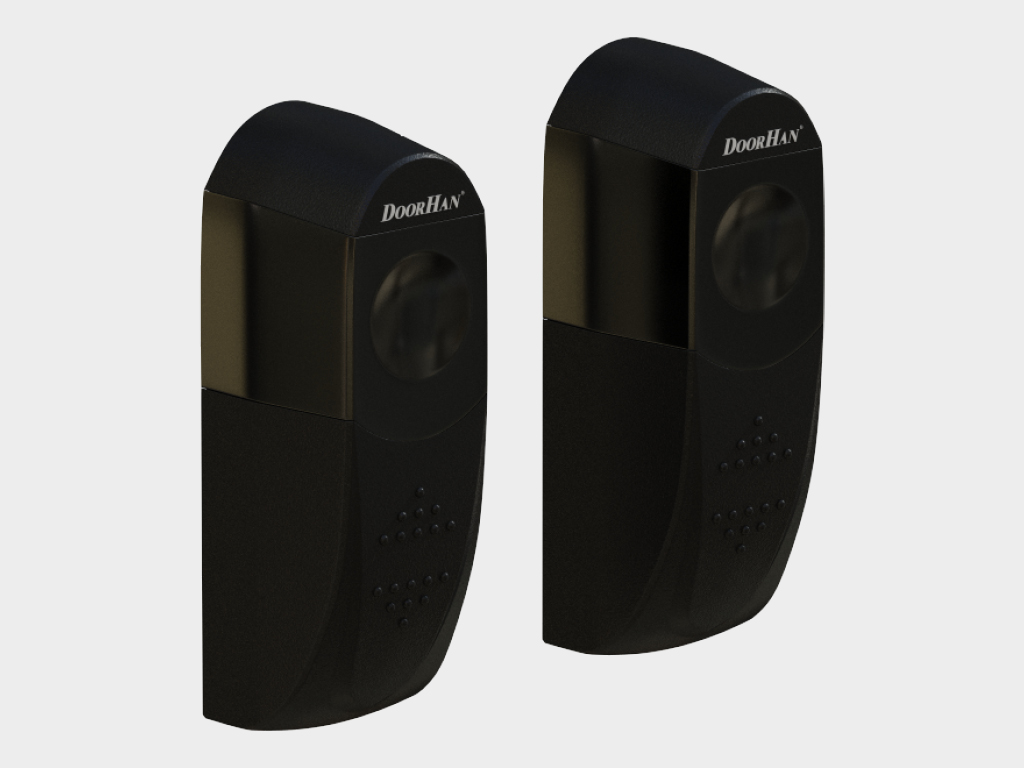

8. Фотоэлементы беспроводные PHOTOCELL-W

9. Опора ролика для балки 71 х 60 х 3,5

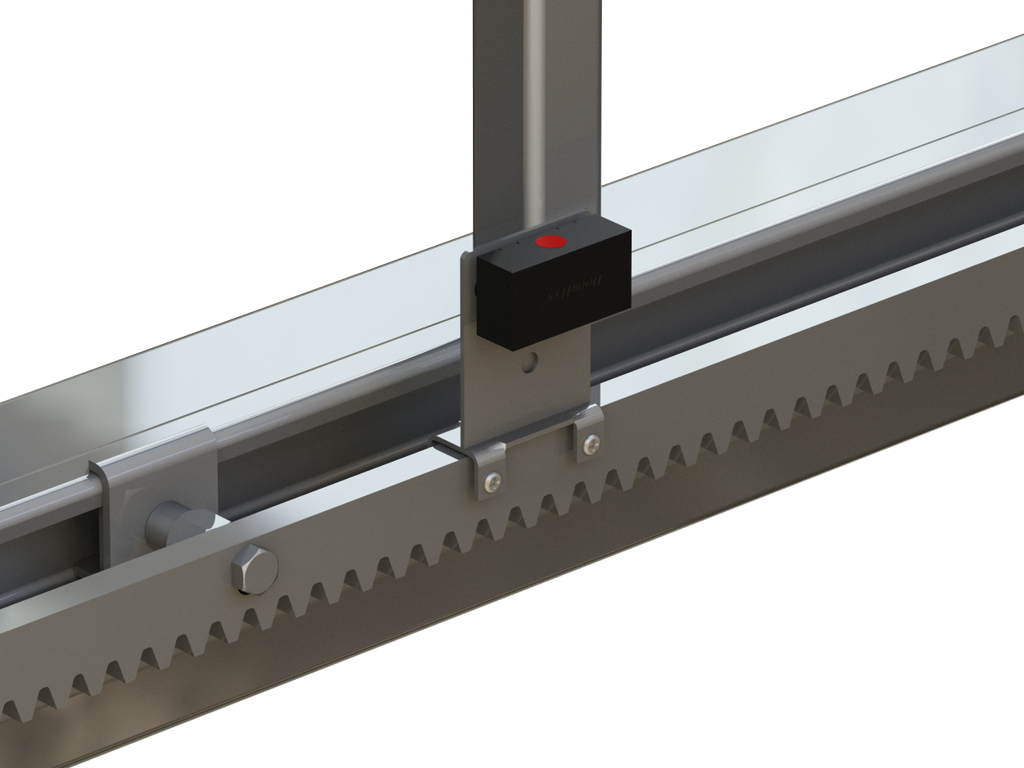

10. Рейка зубчатая DHRACK 12 x 30 (1 м)

11. Крышка задняя для балки 71 х 60 х 3,5

12. Ролик концевой в сборе для балки прокатной 71 х 60 х 3,5

13. Столб-ловитель

14. Пластина площадки для привода

15. Привод

16. Направляющее устройство

17. Панель шлагбаума верхняя в сборе

18. Лампа сигнальная Barrier-PRO

-

1. При открытии вручную не прилагайте больших усилий. Передвигайте стрелу равномерно. Запрещается двигать стрелу резкими толчками.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать стрелу при сцепленном приводе.

4. Не допускайте детей к устройствам управления (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия шлагбаума во время его работы.

6. Строго запрещено пересекать траекторию движения стрелы во время открытия и закрытия, т. к. это может привести к серьезным травмам.

7. Не подвергайте шлагбаум ударам и не препятствуйте его свободному открытию и закрытию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время работы на траектории движения стрелы отсутствовали посторонние предметы, т. к. это может привести к повреждению шлагбаума.

10. Не допускайте попадания веток и кустов в зону сдвига стрелы для избежания помех во время работы шлагбаума.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

Покупателю предоставляется гарантия надежности работы антивандального шлагбаума производства ГК DoorHan сроком на 1 год с момента приобретения.

После монтажа необходимо провести проверку движения стрелы. Стрела должна двигаться плавно, без рывков и скрипа. Полотно стрелы должно находиться в уровне (по вертикали и горизонтали), при закрытии заходить в ловитель. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению стрелы и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.

Система платной парковки DoorHan Parking – это программно-аппаратный комплекс, предназначенный для обеспечения автоматизированного взимания платы и контроля времени пребывания автомобилей на паркинге, т.е. для монетизации парковки. Проверенные временем инженерные решения в сочетании с разумной стоимостью и запоминающимся дизайном в стиле Industrial обеспечивают высокую популярность оборудования.

Основными компонентами парковочной системы являются:
Оборудование проездов, включающее оснащение зоны въезда, выезда либо реверсивного (двунаправленного) проезда по полосе дорожного движения.
Оборудование приема оплаты за услугу парковки, включающее терминалы оплаты (паркоматы, кассовые автоматы) и/или автоматизированные рабочие места (АРМ) кассиров.
Оборудование центра управления платными парковками, включающее аппаратные серверы и специализированное программное обеспечение, решающее задачи по общему мониторингу парковочной системы, предоставлению финансовой и других видов статистической отчетности и удобству управления паркингом, как, например, управление заполняемостью парковочного пространства и исключению влияния человеческого фактора.

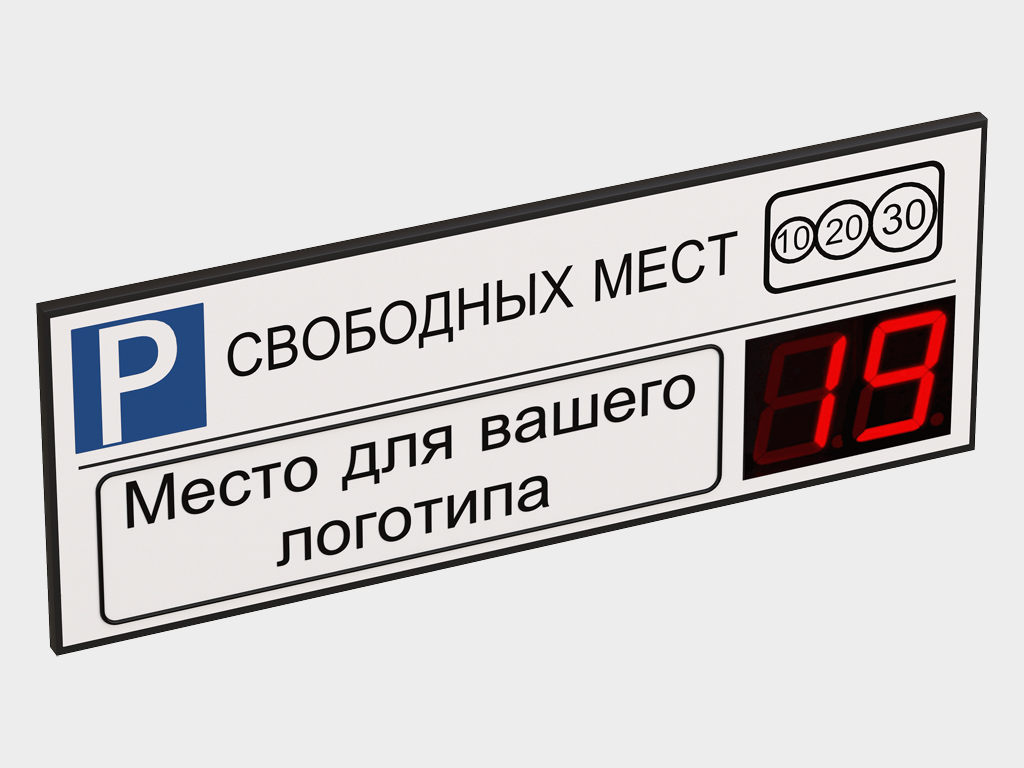

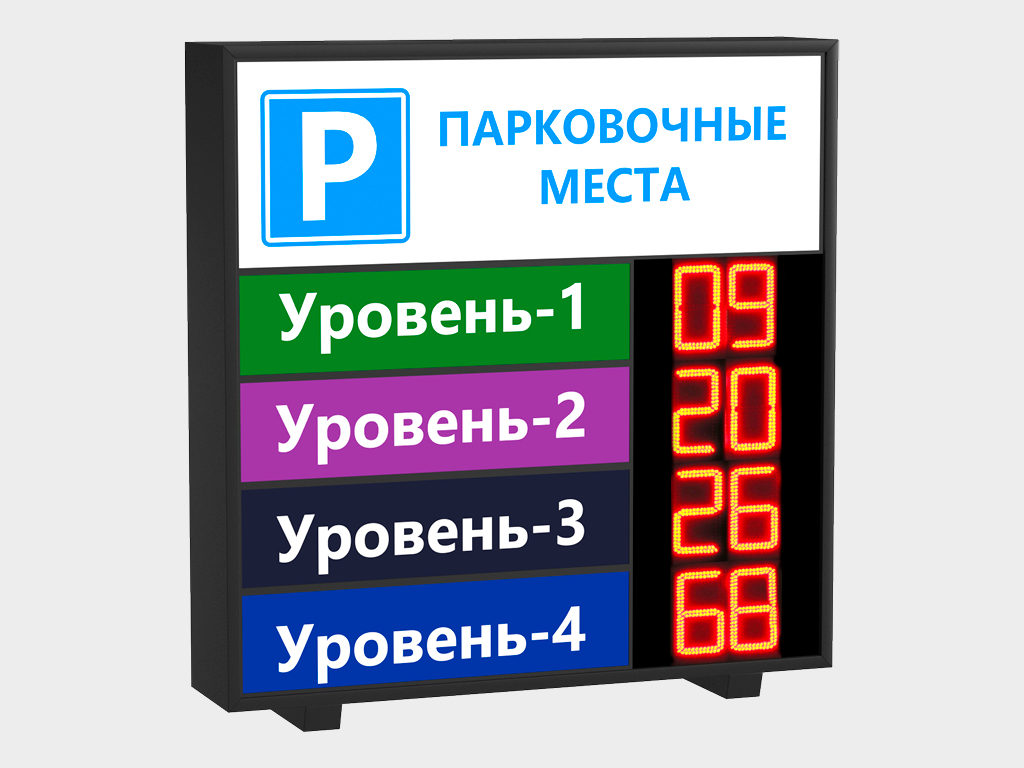

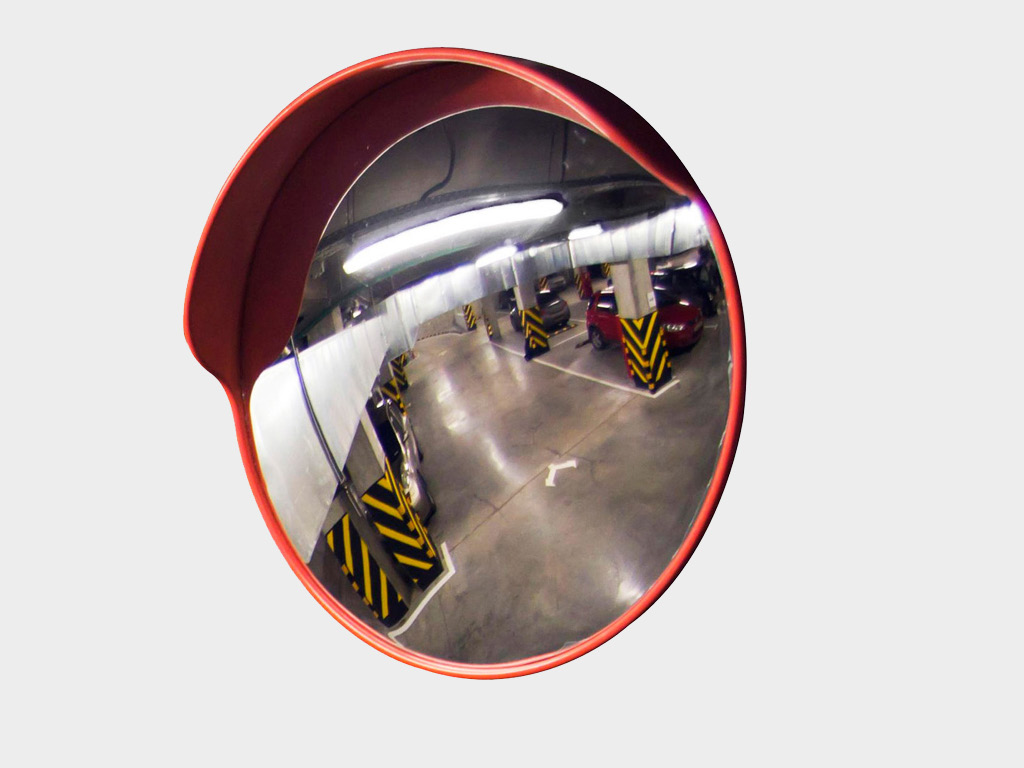

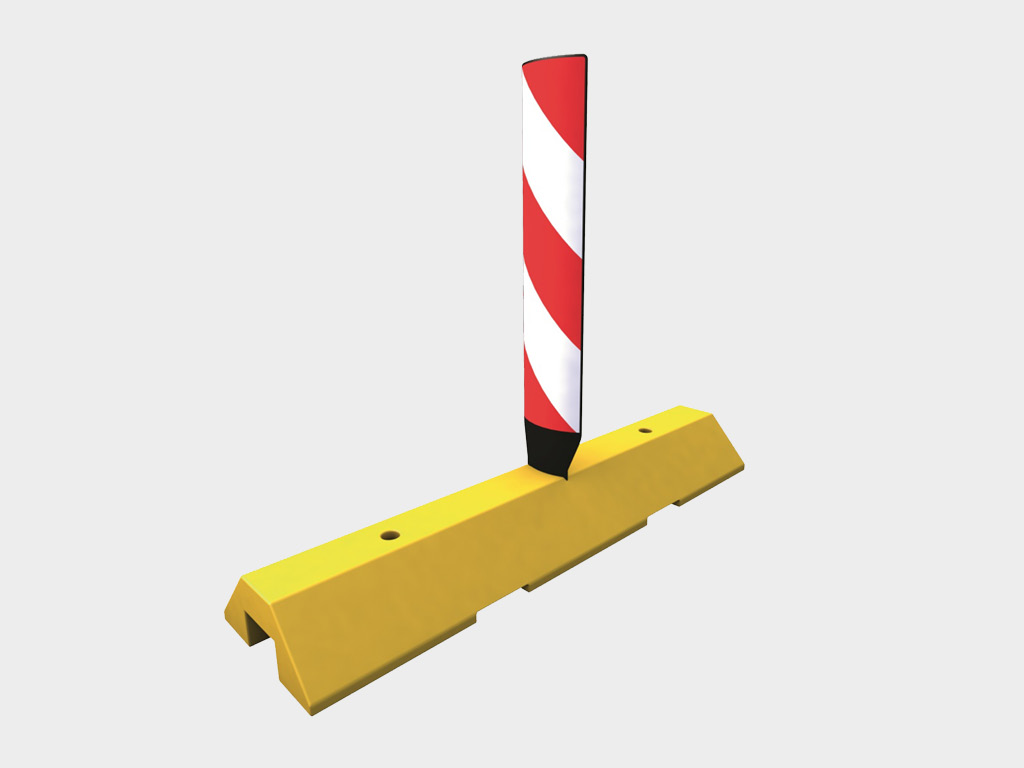

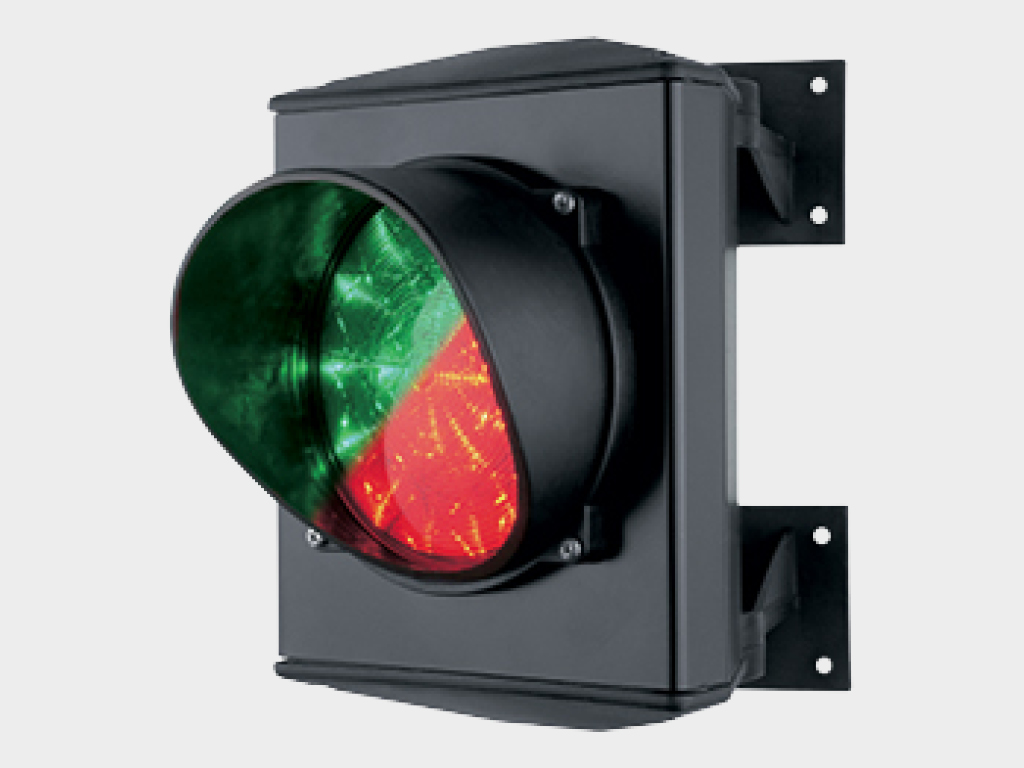

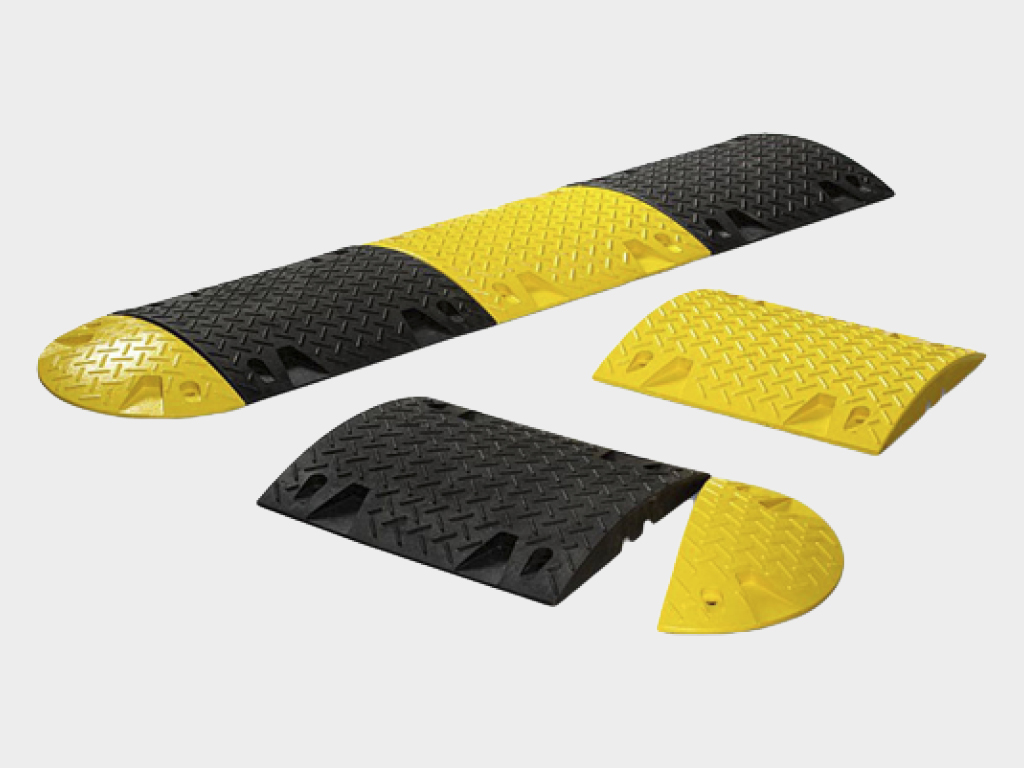

Средства организации дорожного движения и визуальной навигации, к которым относятся подсистемы навигации свободных машиномест, информационные динамические табло с актуальным количеством свободных машиномест на различных уровнях и зонах парковки, горизонтальная и вертикальная разметка, светофоры, сферические зеркала, искусственные дорожные неровности — «лежачие полицейские», делинеаторы, цветографические решения паркинга.

1. Терминал оплаты

2. Стойка въезда/выезда

3. Быстродействующий дорожный шлагбаум с системой фотоэлементов

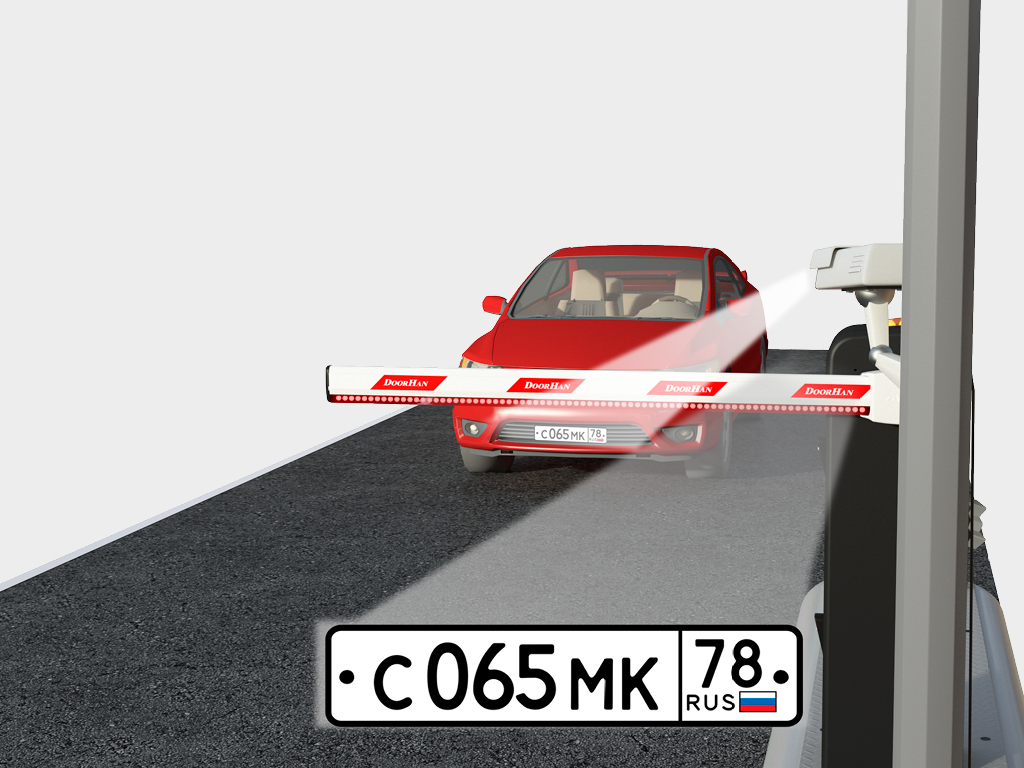

4. Камера системы распознавания государственных номеров / общее видеонаблюдение

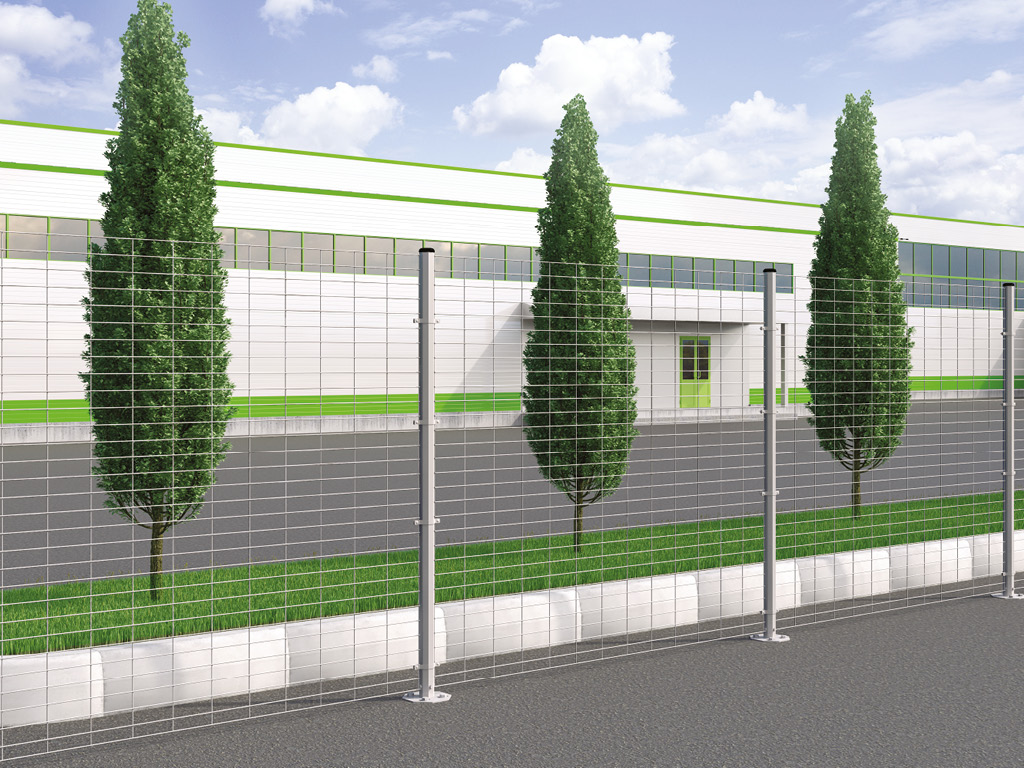

5. Защитное ограждение

6. Островок безопасности

1. Изделие может эксплуатироваться как на открытых, так и на закрытых автостоянках.

2. Режим работы — круглосуточный.

3. Во время эксплуатации оборудования должен присутствовать дежурный, обученный правилам безопасной эксплуатации изделия (из штата обслуживающего персонала).

4. Необходимо периодически пополнять наличие расходных материалов: кассовую ленту принтера; купюры в диспенсере выдачи сдачи; монеты в хоппере.

5. Автомат защиты для подключения электропитания изделия должен соответствовать требованиям ПУЭ и находиться в доступном месте для быстрого отключения изделия от электросети при аварийных ситуациях.

6. Изделие должно быть надежно заземлено.

7. Территория платной парковки и подъездные пути должны быть очищены от снега, льда и посторонних предметов.

8. Водоотводные системы должны быть в исправном состоянии.

9. Техническое обслуживание и ремонт изделия производятся исключительно специалистами сервисной службы, аккредитованной изготовителем.
