Скоростные спиральные ворота сочетают в себе лучшие качества рулонных ПВХ-ворот и секционных ворот. Они отличаются высокими теплоизоляционными свойствами, простотой монтажа и продуманной многоэтапной системой безопасности. Благодаря высокой скорости работы могут использоваться там, где необходима минимизация времени ожидания: на автомобильных парковках, производственных и складских объектах.
Ворота скоростные спиральные. Общий вид.
ЗОНА ПРИМЕНЕНИЯ
Автомобильные парковки, производственные и складские комплексыПРЕИМУЩЕСТВА
ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
ВолнаЦВЕТА ПАНЕЛЕЙ
RAL 9006 (серый)
RAL 9003 (белый)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | От 1 600 до 4 500 |
| Ширина проема, мм | От 1 800 до 5 000 |
| Пристенки, мм | От 350 |
| Притолока, мм | 700 / 860 (в зависимости от проема) |

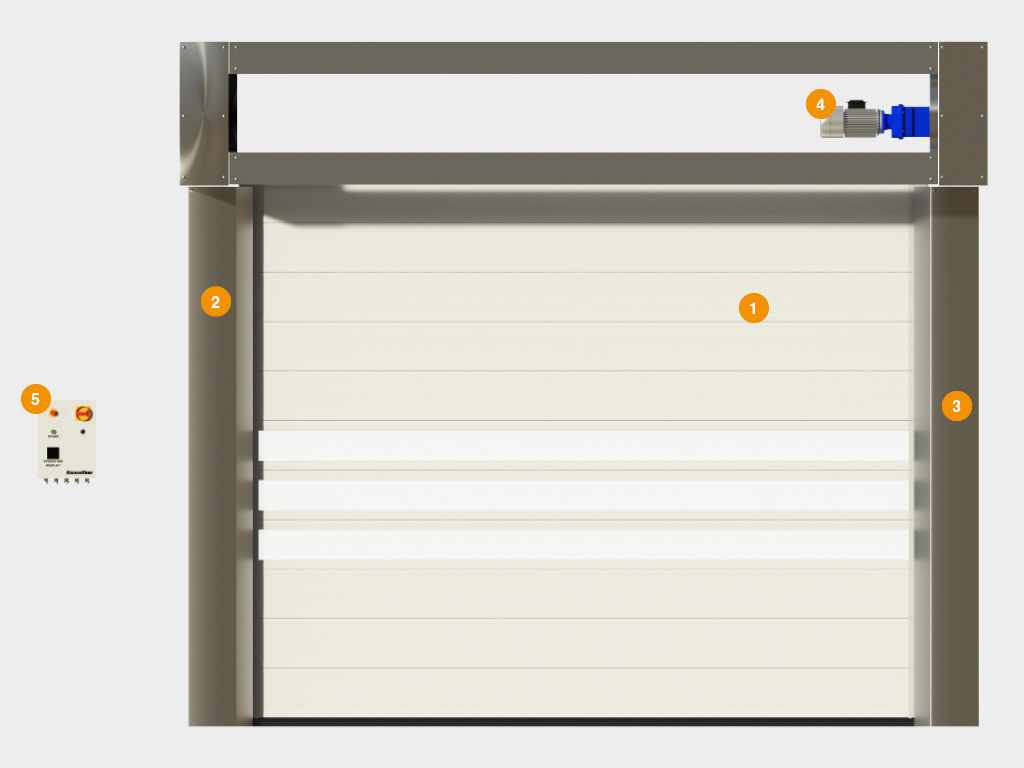

КОНСТРУКЦИЯ
1. Полотно ворот
2. Стойка левая
3. Стойка правая
4. Двигатель
5. Блок управления

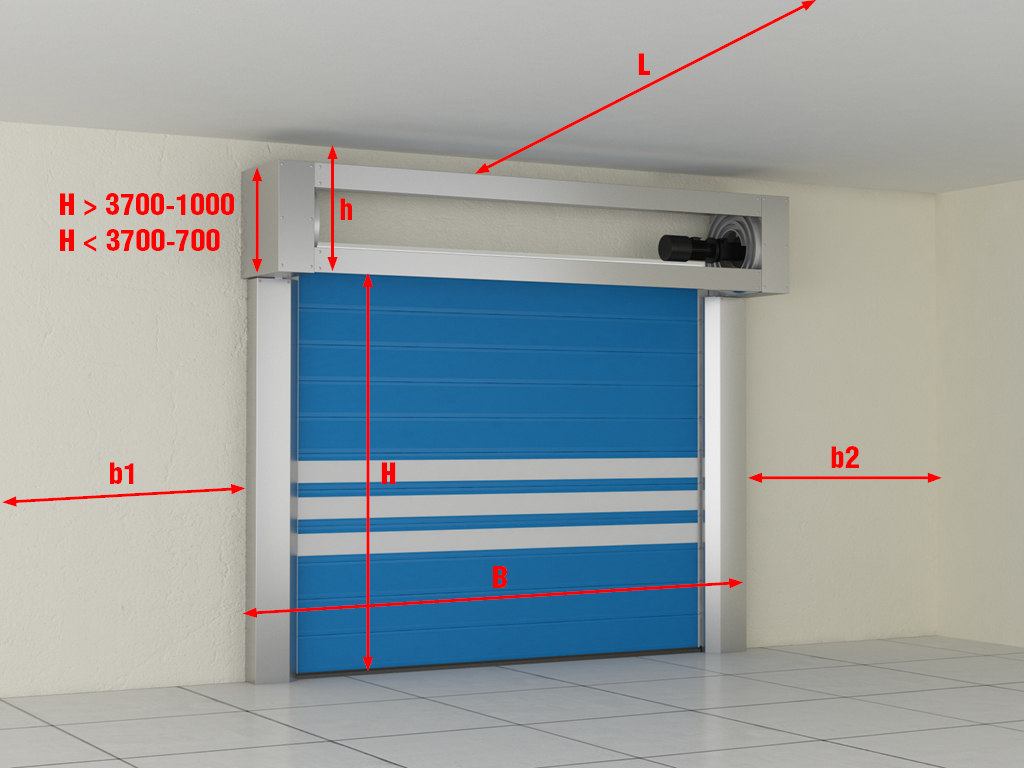

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия) min 100 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 350 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Круглая спираль |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Полотно из сэндвич-панелей толщиной 40 мм |
 |
Каркас ворот из оцинкованной стали |
 |
Двигатель |
 |
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие |
 |
Выносные фотоэлементы на столбиках и сигнальные лампы |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Прозрачное окно |
 |
Прозрачная панель |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Скорость открывания, м/с | До 2,5 * | * В зависимости от типа полотна и размера ворот |
| Скорость закрывания, м/с | 0,8 | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS3 | До 25 м² |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS2 | Свыше 25 м² |
| Диапазон рабочих температур, °С | От -25 до +45 | |
| Уровень теплоизоляции, Вт / м² *°С | 0,76 | |
| Ресурс, циклов | До 1 500 000 * | * В зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Деревянный ящик |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности спиральных ворот, произведенных концерном DoorHan, на срок 2 года с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
НОВИНКИ
 |
Резиновый уплотнитель соединяет панели между собой, замыкая тепловой контур. |
 |
Низкий уровень шума во время работы обеспечивает ролик, имеющий ПВХ-покрытие, и алюминиевая направляющая. |
