СКОРОСТНЫЕ РУЛОННЫЕ ВОРОТА DOORHAN ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ СЕРИИ SPEEDROLL SDI
Скоростные рулонные ворота серии SPEEDROLL SDI предназначены для установки на внутренние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.
Скоростные рулонные ворота серии SPEEDROLL SDI
ЗОНА ПРИМЕНЕНИЯ
Складские комплексы. Производственные помещенияПРЕИМУЩЕСТВА
ДИЗАЙН
ТИП ПОВЕРХНОСТИ
Каркас ворот без покраски из оцинкованной сталиКаркас ворот из нержавеющей стали ASIS 304ЦВЕТА КАРКАСА
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)ЦВЕТА ПОЛОТНА
RAL 9010 (белый)RAL 5002 (синий)RAL 6026 (зеленый)RAL 9006 (серебристый)RAL 1003 (желтый)RAL 3002 (красный)RAL 2004 (оранжевый)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 200 до 5 700 |
| Высота проема, мм | от 1 800 до 5 800 |
| Притолока, мм | от 450 |
| Пристенки, мм | от 225 |
КОНСТРУКЦИЯ

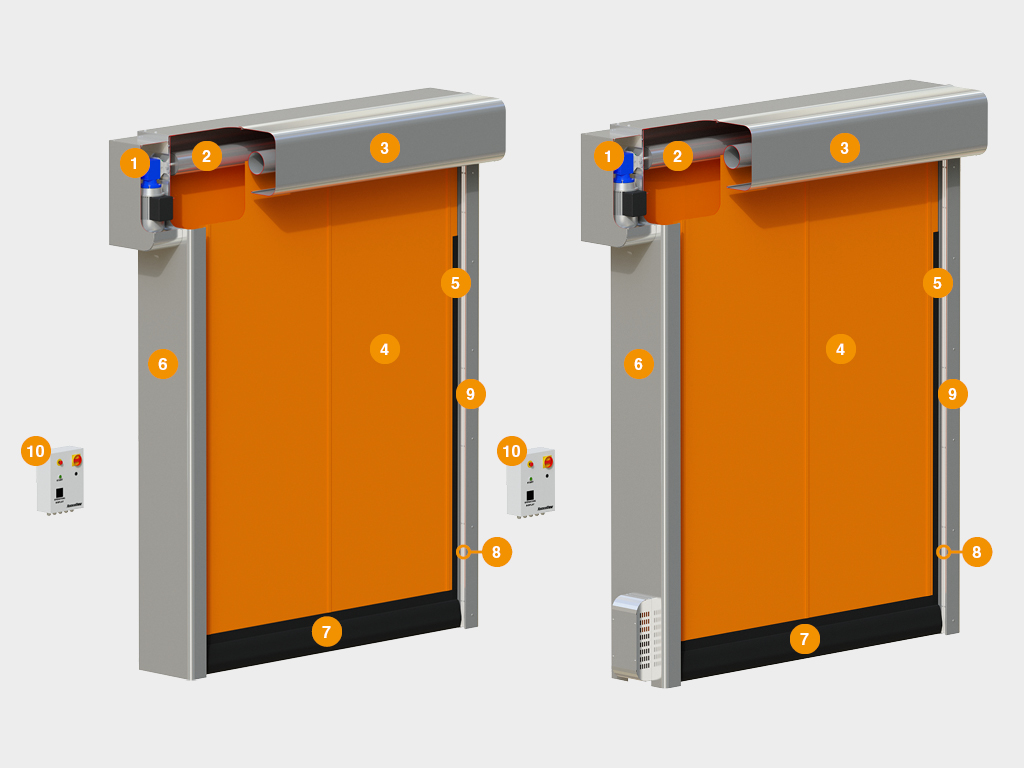

1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движения полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам:
W — ширина проема (расстояние от левого края до правого края проема);
H — высота проема (расстояние от пола до верха проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере W и H за итоговый размер принимается наибольшая величина.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж скоростных воpот |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Привод сбоку (с противовесом / без противовеса) |
ПАРАМЕТРЫ СКОРОСТНЫХ РУЛОННЫХ ВОРОТ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
 |
Привод спереди (с противовесом / без противовеса) |
ПАРАМЕТРЫ СКОРОСТНЫХ РУЛОННЫХ ВОРОТ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Стойки и короба из оцинкованной стали |
 |
Вал из оцинкованной стали диаметром 90/130 мм |
 |
Направляющие из экструдированного полиэтилена |
 |
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м² |
 |
Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты — IP54 |
 |
Фотоэлементы, устанавливленные на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании |
 |
Выносные фотоэлементы на столбиках и сигнальные лампы |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Корпус блока управления из нержавеющей стали AISI304 |
 |
Подогрев привода и стоек |
 |
При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | для ворот 6 000 × 6 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот 5 000 × 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот 3 000 × 3 000 мм |
| Скорость открывания, м/с | 2,0 | ворота до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | ворота до 5 000 × 5 000 мм |
| Скорость открывания, м/с | 1,0 | ворота до 6 000 × 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от -30 до +50 | при использовании системы обогрева стоек и привода; при эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции; опция «Профиль безопасности» недоступна |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Сопротивление ветровой нагрузке приведено для ворот серии SpeedRoll, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрываие ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузыpчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | зависит от длины составных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такoе же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
При использовании ворот внутри морозильных камер кожух вала не устанавливается.
НОВИНКИ
 |
Привод DoorHan (220/380 В) |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
СКОРОСТНЫЕ РУЛОННЫЕ ВОРОТА ДОРХАН ДЛЯ НАРУЖНОГО ИСПОЛЬЗОВАНИЯ СЕРИИ SPEEDROLL SDO
Скоростные рулонные ворота серии SPEEDROLL SDO предназначены для установки на внешние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.
Общий вид скоростных рулонных ворот
ЗОНА ПРИМЕНЕНИЯ
Складские комплексы. Промышленные объектыПРЕИМУЩЕСТВА
ДИЗАЙН
ТИП ПОВЕРХНОСТИ
Каркас ворот без покраски из оцинкованной сталиКаркас ворот из нержавеющей стали ASIS 304ЦВЕТА КАРКАСА/ПОЛОТНА СКОРОСТНЫХ РУЛОННЫХ ВОРОТ
RAL 9010 (белый)RAL 5002 (синий)RAL 6026 (зеленый)RAL 9006 (серебристый)RAL 1003 (желтый)RAL 3002 (красный)RAL 2004 (оранжевый)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 200 до 5 700 |
| Высота проема, мм | от 1 800 до 5 800 |
| Притолока, мм | от 450 |
| Пристенки, мм | от 225 |
КОНСТРУКЦИЯ
1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движениия полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Всe замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
W — ширина проема (расстояние от левого края до правого края проема);
H — высота проема (расстояние от пола до верха проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере W и H за итоговый размер принимается наибольшая величина.
СПОСОБЫ МОНТАЖА
|
Накладнoй монтаж скоростных ворот |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
|
Общий вид ворот с приводом сбоку (привод слева / привод справа; с противовесом / без противовеса) |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
 |
Общий вид ворот с приводом спереди (спереди слева / спереди справа; с противовесом / без противовеса) |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Стойки и короба из оцинкованной стали |
|
Вал из оцинкованной стали диаметром 90/130 мм |
|
Направляющие — экструдированный полиэтилен |
|
Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м² |
|
Блок управления — корпус стальной окрашенный 300 × 400 × 150 мм; класс защиты — IP54; с частотным преобразователем |
|
Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании |
|
Выносные фотоэлементы на столбиках и сигнальные лампы |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Корпус блока управления из нержавеющей стали AISI304 |
|
Подогрев привода и стоек |
|
При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 × 3 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 5 000 × 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | для ворот до 6 000 × 6 000 мм |
| Скорость открывания, м/с | 2,0 | для ворот до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | для ворот до 5 000 × 5 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 6 000 × 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от -30 до +50 | при использовании системы подогрева стоек и привода; при эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции: опция «Профиль безопасности» недоступна |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: - здания, территориально расположенные на морских побережьях или в горах; - многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; - производства с мощной приточно-вытяжной вентиляцией; - в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Для ворот, установленных снаружи здания и использующихся при температурах ниже -15 °C, не допускается эксплуатация полотна с окнами.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, все закреплено хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
НОВИНКИ
|
Привод DoorHan (220/380 В) |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
СКОРОСТНЫЕ РУЛОННЫЕ ВОРОТА DOORHAN ДЛЯ ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ СЕРИИ SPEEDROLL SDF

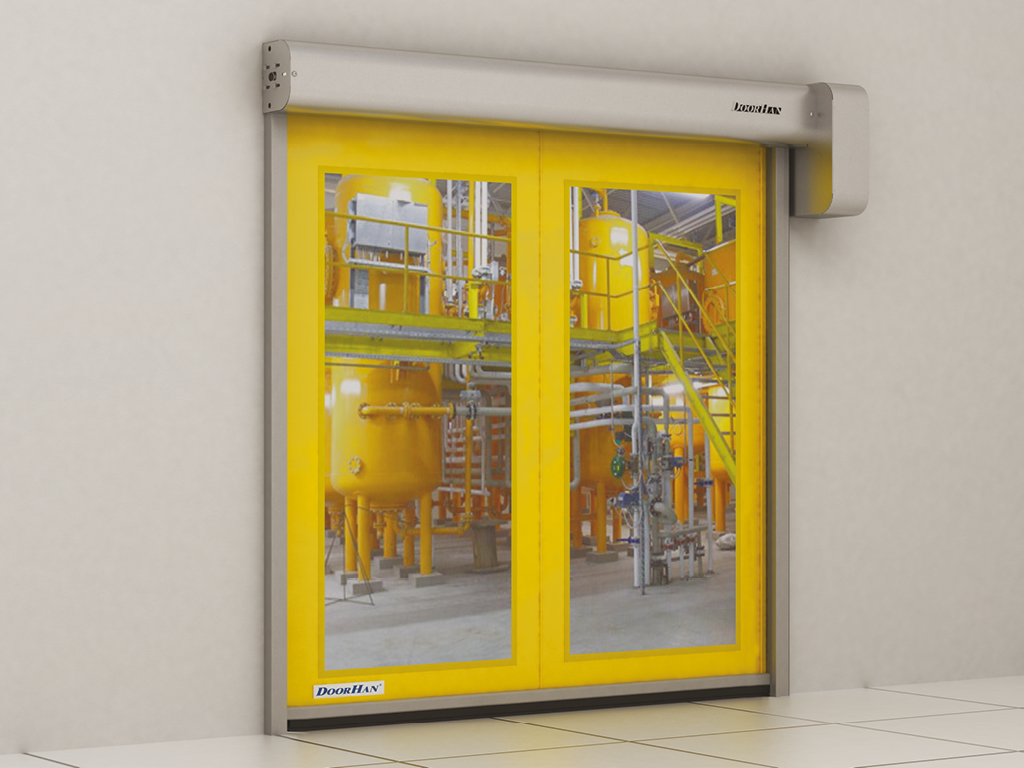

Скоростные рулонные ворота серии SPEEDROLL SDF предназначены для изоляции и сохранения микроклимата внутри помещений на объектах пищевой промышленности.
Общий вид скоростных рулонных ворот
ЗОНА ПРИМЕНЕНИЯ
Складские комплексы. Помещения с высокими требованиями санитарных нормПРЕИМУЩЕСТВА
ДИЗАЙН
НЕРЖАВЕЮЩАЯ СТАЛЬ
Каркас ворот из нержавеющей стали ASIS 304ЦВЕТА КАРКАСА/ПОЛОТНА СКОРОСТНЫХ РУЛОННЫХ ВОРОТ
RAL 9010 (белый)RAL 5002 (синий)RAL 6026 (зеленый)RAL 9006 (серебристый)RAL 1003 (желтый)RAL 3002 (красный)RAL 2004 (оранжевый)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 200 до 3 800 |
| Высота проема, мм | от 1 700 до 3 800 |
| Притолока, мм | от 450 |
| Пристенки, мм | От 225 |
КОНСТРУКЦИЯ
1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движения полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
W – ширина проема (расстояние от левого края до правого края проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере W и H за итоговый размер принимается наибольшая величина.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж скоростных воpот |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Общий вид ворот с приводом сбоку (привод слева / привод справа) |
ПАРАМЕТРЫ ПРОЕМА
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 3 800 |
| H, мм Высота проема | от 1 700 до 3 800 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
|
Стойки и короба из нержавеющей стали AISI304 |
|
Вал из оцинкованной стали диаметром 90/130 мм |
 |
Направляющие из экструдированного полиэтилена |
|
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м² |
|
Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты — IP54 |
|
Фотоэлементы, устанавленные на высоте 500 мм от пола, а также датчики антизаклинивания полотна, расположенные в верхних точках боковых стоек, для выявления некорректной размотки полотна при открывании |
|
Выносные фотоэлементы на столбиках и сигнальные лампы |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Вал из нержавеющей стали AISI304 |
|
Корпус блока управления из нержавеющей стали AISI304 |
|
Подогрев привода и стоек |
|
При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 3 800 × 3 800 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 2,0 | ворота до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | ворота до 3 800 × 3 800 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от 0 до +50 | |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы, например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами |
| Длина, мм | зависит от длины составных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку воpот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
СКОРОСТНЫЕ РУЛОННЫЕ ВОРОТА ДОРХАН ДЛЯ МОРОЗИЛЬНЫХ КАМЕР СЕРИИ SPEEDROLL SDC
Скоростные рулонные ворота серии SPEEDROLL SDC предназначены для разделения помещений по температурному режиму, а также для установки в морозильных камерах на объектах пищевого, складского, торгового и другого назначения.

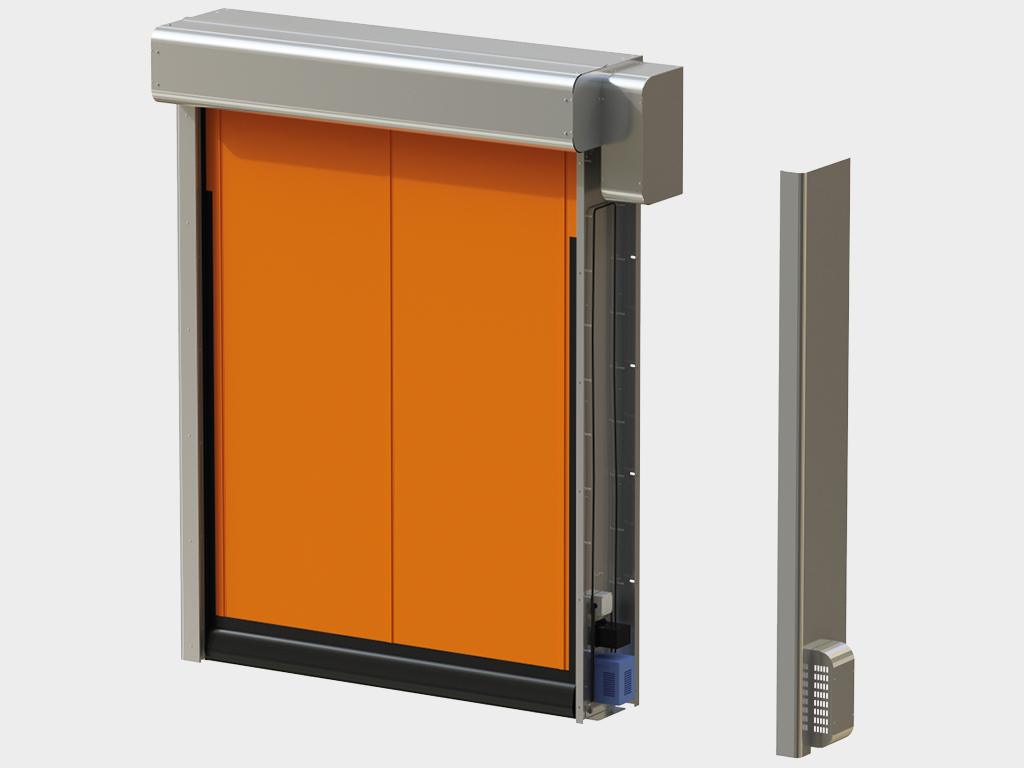

Общий вид скоростных рулонных ворот
ЗОНА ПРИМЕНЕНИЯ

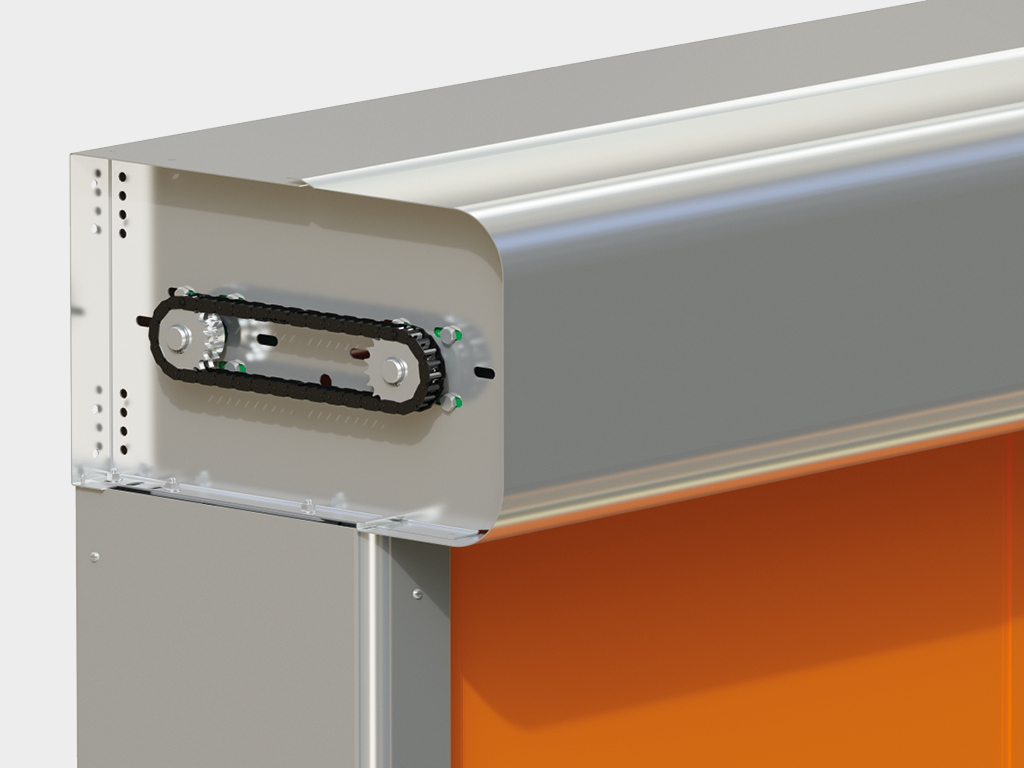

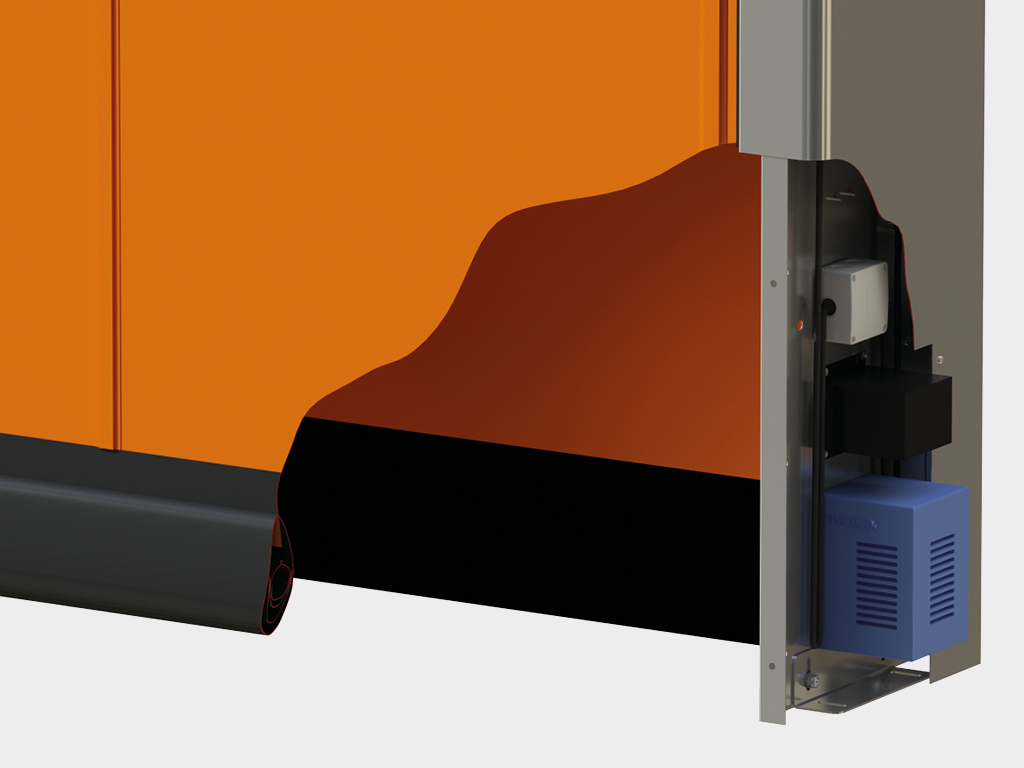

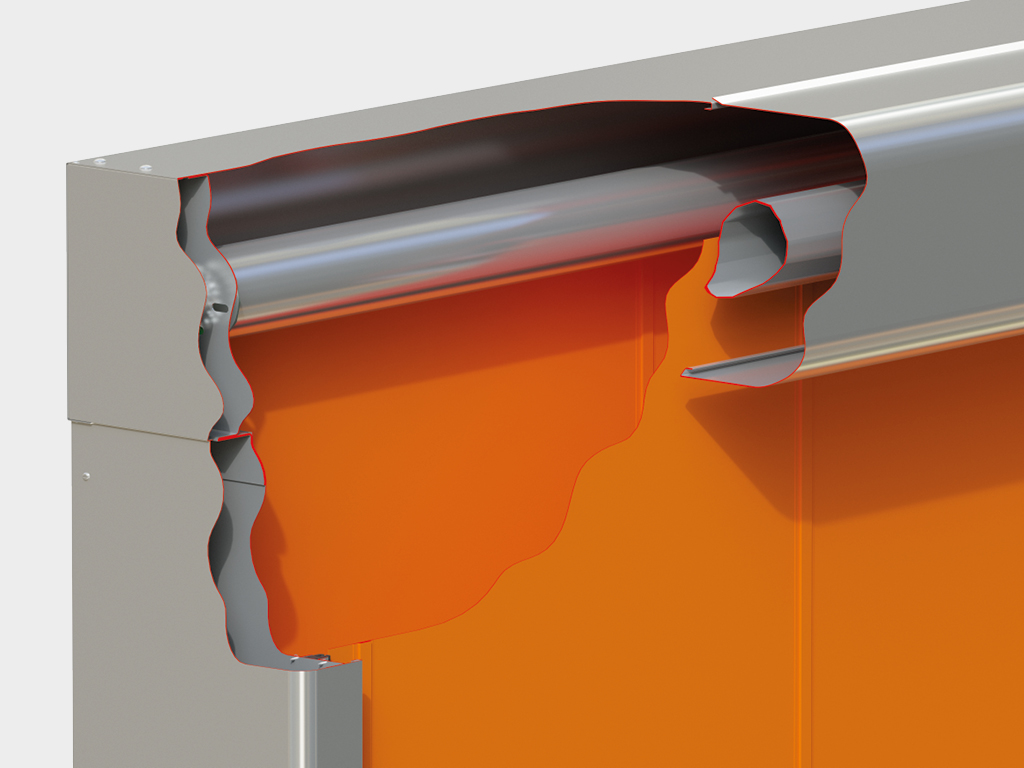

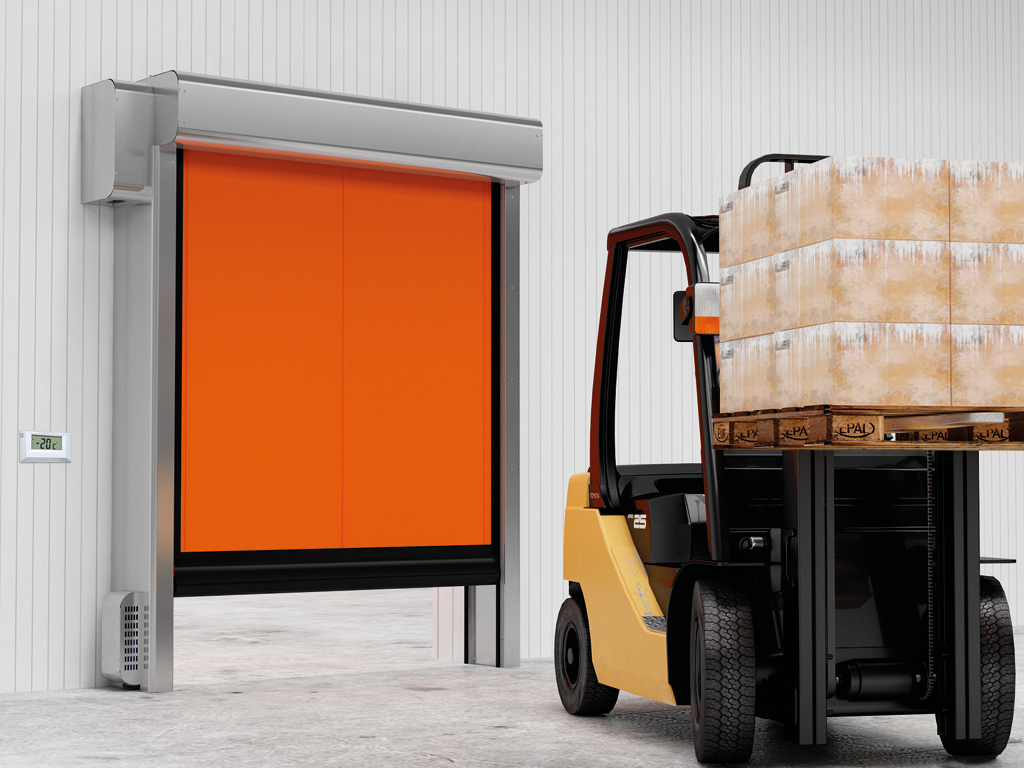

Морозильные камеры. Складские комплексы с низкими температурами. Места, где требуется соблюдение низкотемпературного режимаПРЕИМУЩЕСТВА
ДИЗАЙН
ТИП ПОВЕРХНОСТИ
Каркас ворот без покраски из оцинкованной сталиЦВЕТА КАРКАСА/ПОЛОТНА СКОРОСТНЫХ ВОРОТ
RAL 9010 (белый)RAL 5002 (синий)RAL 6026 (зеленый)RAL 9006 (серебристый)RAL 1003 (желтый)RAL 3002 (красный)RAL 2004 (оранжевый)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2 000 до 3 750 |
| Высота проема, мм | от 2 000 до 3 000 |
| Притолока, мм | от 1 100 |
| Пристенки, мм | от 225 |
КОНСТРУКЦИЯ
1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Направляющая для движения полотна
6. Короб стойки
7. Нижняя кромка полотна
8. Фотоэлемент
9. Стойка
10. Блок управления
11. Тепловая пушка
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем тoчкам:
W — ширина проема (расстояние от левого края до правого края проема);
H — высота проема (расстояние от пола до верха проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере W и H за итоговый размер принимается наибольшая величина.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж скоpостных ворот |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |

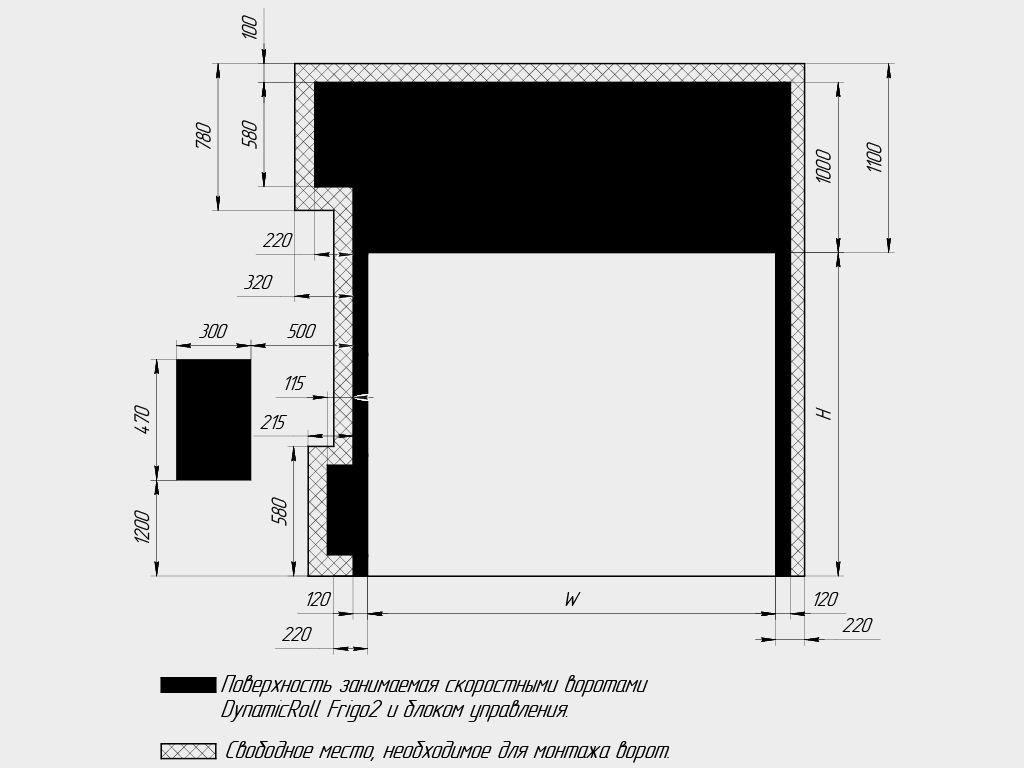

Общий вид ворот с приводом сбоку (привод слева / привод справа) без системы подогрева |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 2 000 до 3 750 |
| H, мм Высота проема | от 2 000 до 3 000 |
 |
Общий вид ворот с приводом сбоку (привод слева / привод справа) с системой подогрева |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 2 000 до 3 750 |
| H, мм Высота проема | от 2 000 до 3 000 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Стойки и короба из оцинкованной стали |
|
Вал диаметром 130 мм из оцинкованной стали |
|
Направляющие из экструдированного полиэтилена |
|
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м² |
|
Блок управления с частотным преобразователем в стальном окрашенном корпусе 300 × 400 × 150 мм; класс защиты — IP54 |
|
Фотоэлементы, установленные на высоте 500 мм от пола, а также датчики антизаклинивания полотна, расположенные в верхних точках боковых стоек, для выявления некорректной размотки полотна при открывании |
 |
Подогрев привода и стоек, а также пространства между полотнами |
|
Выносные фотоэлементы на столбиках и сигнальные лампы |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Корпус блока управления из нержавеющей стали AISI304 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS2 | Для ворот шириной до 3 500 мм |
| Скорость открывания, м/с | 1,0 | Для ворот до 3 000 × 3 000 мм |
| Скорость закрывания, м/с | 0,8 | |
| Диапазон рабочих температур, °С | от -30 до +50 | При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна. |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | Концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | Однофазное |
| Напряжение питания, В | 380 В / 50 Гц | Трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | Зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами |
| Длина, мм | Зависит от длины составных частей ворот |
| Ширина, мм | 700 |
| Высота, мм | 665 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддoн, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
СКОРОСТНЫЕ СКЛАДЫВАЮЩИЕСЯ ВОРОТА DOORHAN СЕРИИ SPEEDFOLD SDFS
Скоростные складывающиеся ворота серии SPEEDFOLD SDFS предназначены для установки на внутренние и наружные проемы помещений с повышенной ветровой нагрузкой на объектах промышленного, складского и другого назначения.
Общий вид скоростных складывающихся ворот.
ЗОНА ПРИМЕНЕНИЯ
Складские комплексы. Промышленные объекты.ПРЕИМУЩЕСТВА
ДИЗАЙН
ТИП ПОВЕРХНОСТИ
Каркас ворот без покраски из оцинкованной сталиЦВЕТА КАРКАСА/ПОЛОТНА СКОРОСТНЫХ РУЛОННЫХ ВОРОТ
RAL 9010 (белый)RAL 5002 (синий)RAL 6026 (зеленый)RAL 9006 (серебристый)RAL 1003 (желтый)RAL 3002 (красный)RAL 2004 (оранжевый)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 800 до 5 000 (до 12 000 для SDFB) |
| Высота проема, мм | от 1 800 до 5 000 (до 12 000 для SDFB) |
| Притолока, мм | 1 000 (1 100 для SDFB) |
| Пристенки, мм | 130 (250 для SDFB) |
КОНСТРУКЦИЯ
1. Привод
2. Короб вала
3. Полотно
4. Ремень
5. Вставка прозрачная (окно/панель)
6. Вертикальная направляющая
7. Нижняя кромка полотна
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Всe замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
W – ширина проема (расстояние от левого края до правого края проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и W за итоговый размер принимается наибольшая величина. Для ворот серии SDFB подготовка проема требует индивидуального расчета.
СПОСОБЫ МОНТАЖА
 |
Накладнoй монтаж скоростных ворот |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
|
Вал из оцинкованной стали |
 |
Полотно |
|
Блок управления |
|
Фотоэлементы |
|
Выносные фотоэлементы на столбиках и сигнальные лампы |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот шириной до 12 000 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот шириной до 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS4 | для ворот шириной до 3 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 5 000 х 5 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от -5 до +50 | если привод установлен снаружи здания |
| Диапазон рабочих температур, °С | от -15 до +50 | если привод установлен внутри здания |
| Диапазон рабочих температур, °С | от -30 до +50 | при использовании системы подогрева стоек и привода |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 000 000 | зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот производится с помощью воротка.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Не допускайте загрязнения направляющей ПВХ-полотна.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоростных складывающихся ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Скоростные складывающиеся ворота серии SPEEDFOLD SDFB предназначены для установки на внутренние и наружные проемы больших размеров в помещениях с повышенной ветровой нагрузкой на объектах промышленного, складского и другого назначения.
Общий вид скоростных складывающихся ворот
ПРЕИМУЩЕСТВА
ДИЗАЙН
ТИП ПОВЕРХНОСТИ
Каркас ворот без покраски из оцинкованной сталиТАБЛИЦА
RAL 9010 (белый)RAL 5002 (синий)RAL 6026 (зеленый)RAL 9006 (серебристый)RAL 1003 (желтый)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 5 000 до 12 000 |
| Высота проема, мм | от 5 000 до 7 000 |
| Притолока, мм | от 1 100 |
| Пристенки, мм | от 250 |
КОНСТРУКЦИЯ
1. Привод
2. Короб вала
3. Полотно
4. Ремень
5. Вставка прозрачная (окно/панель)
6. Вертикальная направляющая
7. Нижняя кромка полотна
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Всe замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
W – ширина проема (расстояние от левого края до правого края проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и W за итоговый размер принимается наибольшая величина.
СПОСОБЫ МОНТАЖА
|
Накладнoй монтаж скоростных ворот |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
|
Вал из оцинкованной стали |
|
Полотно |
|
Блок управления |
|
Фотоэлементы |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот производится с помощью воротка.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Не допускайте загрязнения направляющей ПВХ-полотна.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | Упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами |
| Длина, мм | Зависит от длины соcтавных частей ворот |
| Ширина, мм | От 640 до 705 |
| Высота, мм | От 480 до 730 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоростных складывающихся ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
