![маятниковые двери маятниковые двери](/upload/spravka/data/1C_KTR//Складское оборудование/Зона применения/Маятниковые двери SWD_05.jpg)
Распашные пленочные ПВХ-ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения. Конструкция ворот позволяет им возвращаться в исходное положение и автоматически смыкаться сразу после прохода сквозь них. Ворота отличаются бесшумной работой, простой эксплуатацией и быстрой очисткой.
![](/upload/spravka/data/1C_KTR//Главное фото 01.07.21/Антонов Сергей Владимирович/Пленочные завесы. Маятниковая дверь/Пленочные маятниковые двери серии SSD.png)
Распашные пленочные ворота
ТАБЛИЦА РАЗМЕРОВПечать раздела
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Высота конструкции, м | от 2 до 3 |
Ширина конструкции, м | от 0,8 до 3 |
КОНСТРУКЦИЯПечать раздела
![](/upload/spravka/data/1C_KTR//Складское оборудование/Конструкция и стандатрные решения/SSD120_structure.jpg)
1. Распашной механизм
2. Косынка
3. Полотно ПВХ, створка ворот
4. Профиль алюминиевый
5. Защитные накладки
6. Опора в сборе
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТАПечать раздела
![](/upload/spravka/data/1C_KTR//Складское оборудование/Способы монтажа и подготовка объекта/Пленочные маятниковые двери SSD.png)
СПОСОБЫ МОНТАЖАПечать раздела
![]() |
Установка распашных пленочных ворот производится внутри проема |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯПечать раздела
![]() |
Прозрачное полотно |
![]() |
Верхняя часть полотна прозрачная, нижняя — непрозрачная |
![]() |
Полотно с прозрачной панелью |
![]() |
Одна створка |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ РАСПАШНЫХ ПЛЕНОЧНЫХ ВОРОТ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
B, мм Ширина проема | 800 / 900 / 1 000 / 1 100 / 1 200 / 1 300 / 1 400 / 1 500 |
H, мм Высота проема | 2 000 / 2 100 / 2 200 / 2 300 / 2 400 / 2 500 / 2 600 / 2 700 / 2 800 / 2 900 / 3 000 |
![]() |
Две створки |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
B, мм Ширина проема | от 1 200 до 3 000 |
H, мм Высота проема | от 2 000 до 3 000 |
БАЗОВАЯ КОМПЛЕКТАЦИЯПечать раздела
![]() |
1. Створка |
![]() |
2. Рама |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯПечать раздела
![]() |
1. Окантовка проема вертикальная |
![]() |
2. Окантовка проема горизонтальная |
![]() |
3. Столб отбойный |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПечать раздела
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Толщина, мм | 7 | Стандартная пленка/морозостойкая пленка |
Плотность, г/см³ | 1,22/1,18 | Стандартная пленка/морозостойкая пленка |
Предел прочности на растяжение, Н/мм² | 16/11,5 | Стандартная пленка/морозостойкая пленка |
Относительное удлинение, % | 340/390 | Стандартная пленка/морозостойкая пленка |
Теплопроводность, Вт/м*°С | 0,14 | |
Звукоизоляция, дБ, класс (ГОСТ 31174) | 35 | |
Светопрозрачность, % | 80 | |
Твердость, HSA | 75/63 | Стандартная пленка/морозостойкая пленка |
Предел огнестойкости, мин | затухает, не горит | |
Диапазон рабочих температур, °С | от -15 до +50/от -25 до +30 | Стандартная пленка/морозостойкая пленка |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИПечать раздела
1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр.
2. Не подвергайте поверхности ворот ударам и не препятствуйте их свободному открыванию и закрыванию.
3. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
4. Следите за тем, чтобы во время закрывания пленочных ворот в проеме отсутствовали посторонние предметы.
УПАКОВКАПечать раздела
УПАКОВКА В СТРЕТЧ - ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Длина, мм | Зависит от длины ворот |
Ширина, мм | Зависит от ширины ворот |
Высота, мм | Зависит от количества ворот |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВАПечать раздела
Покупателю предоставляется гарантия работоспособности пленочных распашных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕПечать раздела
Концерн DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
![](/upload/spravka/data/1C_KTR//Складское оборудование/Портфолио реализованных объектов/маятниковая дверь 02.jpg)
![](/upload/spravka/data/1C_KTR//Складское оборудование/Портфолио реализованных объектов/маятниковая дверь 03.jpg)
Распашные маятниковые двери из высокомолекулярного полиэтилена предназначены для установки на объектах промышленного, складского, торгового и другого назначения. Конструкция ворот позволяет им возвращаться в исходное положение и автоматически смыкаться сразу после прохода сквозь них. Ворота отличаются бесшумной работой и легкостью функционирования.
![](/upload/spravka/data/1C_KTR//Главное фото 01.07.21/Антонов Сергей Владимирович/Пленочные завесы. Маятниковая дверь/Пластиковые маятниковые двери серии SWD.png)

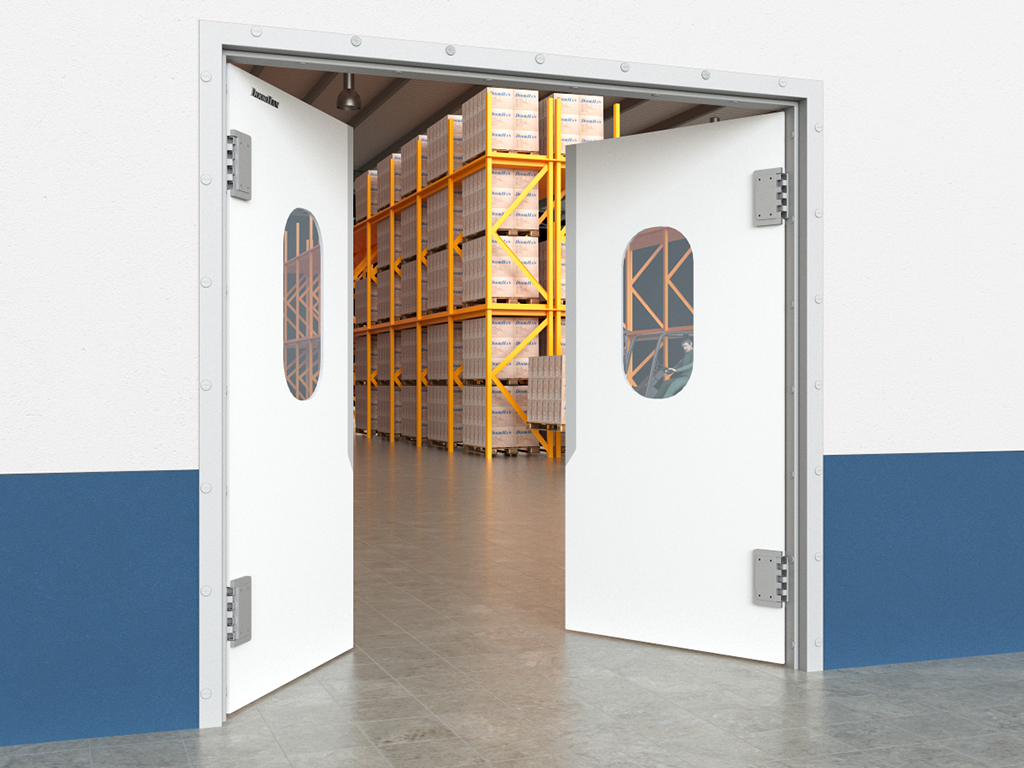

Пластиковые маятниковые двери SWD
ЗОНА ПРИМЕНЕНИЯПечать раздела
![](/upload/spravka/data/1C_KTR//Складское оборудование/Зона применения/Маятниковые двери SWD_05.jpg)
ТАБЛИЦА РАЗМЕРОВПечать раздела
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Ширина проема для одностворчатых дверей, мм | от 800 до 1 250 мм |
Ширина проема для двустворчатых дверей, мм | от 1 600 до 2 500 мм |
Высота проема, мм | от 1 800 до 3 000 мм |
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТАПечать раздела
![](/upload/spravka/data/1C_KTR//Складское оборудование/Способы монтажа и подготовка объекта/Пластиковые маятниковые двери SWD.png)
СПОСОБЫ МОНТАЖАПечать раздела
![]() |
Установка пластиковых маятниковых дверей производится внутри проема |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯПечать раздела
![]() |
БАЗОВАЯ КОМПЛЕКТАЦИЯПечать раздела
![]() |
Рама. Может быть изготовлена из алюминия или нержавеющей стали. Возможно изменение конструкции рамы для использования с подвесными монорельсовыми путями. |
![]() |
Створки |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПечать раздела
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Светопрозрачность, % | неизменная | |
Диапазон рабочих температур, °С | от 0 до +45 | |
Угол открытия створок, град | 90 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИПечать раздела
1. Для обеспечения надежной и бесперебойной работы дверей рекомендуется регулярно проводить их технический осмотр.
2. Не подвергайте поверхности дверей ударам и не препятствуйте их свободному открыванию и закрыванию.
3. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
4. Следите за тем, чтобы во время закрывания маятниковых дверей в проеме отсутствовали посторонние предметы.
УПАКОВКАПечать раздела
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Длина, мм | Зависит от длины дверей |
Ширина, мм | Зависит от ширины дверей |
Высота, мм | Зависит от количества дверей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВАПечать раздела
Покупателю предоставляется гарантия работоспособности ворот пленочных распашных производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕПечать раздела
Концерн DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Возможно изготовление с пластиковыми отбойниками.
Распашные пленочные ПВХ-ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения. Конструкция ворот позволяет им возвращаться в исходное положение и автоматически смыкаться сразу после прохода сквозь них. Ворота отличаются бесшумной работой, простой эксплуатацией и быстрой очисткой.
![](/upload/spravka/data/1C_KTR//Главное фото 01.07.21/Антонов Сергей Владимирович/Пленочные завесы. Маятниковая дверь/Пленочные маятниковые двери серии SSD.png)
Распашные пленочные ворота
СВЯЖИТЕСЬ С НАМИ
ТАБЛИЦА РАЗМЕРОВПечать раздела
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Высота конструкции, м | от 2 до 3 |
Ширина конструкции, м | от 0,8 до 3 |
КОНСТРУКЦИЯПечать раздела
![](/upload/spravka/data/1C_KTR//Складское оборудование/Конструкция и стандатрные решения/SSD120_structure.jpg)
1. Распашной механизм
2. Косынка
3. Полотно ПВХ, створка ворот
4. Профиль алюминиевый
5. Защитные накладки
6. Опора в сборе
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТАПечать раздела
![](/upload/spravka/data/1C_KTR//Складское оборудование/Способы монтажа и подготовка объекта/Пленочные маятниковые двери SSD.png)
СПОСОБЫ МОНТАЖАПечать раздела
![]() |
Установка распашных пленочных ворот производится внутри проема |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯПечать раздела
![]() |
Прозрачное полотно |
![]() |
Верхняя часть полотна прозрачная, нижняя — непрозрачная |
![]() |
Полотно с прозрачной панелью |
![]() |
Одна створка |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ РАСПАШНЫХ ПЛЕНОЧНЫХ ВОРОТ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
B, мм Ширина проема | 800 / 900 / 1 000 / 1 100 / 1 200 / 1 300 / 1 400 / 1 500 |
H, мм Высота проема | 2 000 / 2 100 / 2 200 / 2 300 / 2 400 / 2 500 / 2 600 / 2 700 / 2 800 / 2 900 / 3 000 |
![]() |
Две створки |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
B, мм Ширина проема | от 1 200 до 3 000 |
H, мм Высота проема | от 2 000 до 3 000 |
БАЗОВАЯ КОМПЛЕКТАЦИЯПечать раздела
![]() |
1. Створка |
![]() |
2. Рама |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯПечать раздела
![]() |
1. Окантовка проема вертикальная |
![]() |
2. Окантовка проема горизонтальная |
![]() |
3. Столб отбойный |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПечать раздела
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Толщина, мм | 7 | Стандартная пленка/морозостойкая пленка |
Плотность, г/см³ | 1,22/1,18 | Стандартная пленка/морозостойкая пленка |
Предел прочности на растяжение, Н/мм² | 16/11,5 | Стандартная пленка/морозостойкая пленка |
Относительное удлинение, % | 340/390 | Стандартная пленка/морозостойкая пленка |
Теплопроводность, Вт/м*°С | 0,14 | |
Звукоизоляция, дБ, класс (ГОСТ 31174) | 35 | |
Светопрозрачность, % | 80 | |
Твердость, HSA | 75/63 | Стандартная пленка/морозостойкая пленка |
Предел огнестойкости, мин | затухает, не горит | |
Диапазон рабочих температур, °С | от -15 до +50/от -25 до +30 | Стандартная пленка/морозостойкая пленка |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИПечать раздела
1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр.
2. Не подвергайте поверхности ворот ударам и не препятствуйте их свободному открыванию и закрыванию.
3. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
4. Следите за тем, чтобы во время закрывания пленочных ворот в проеме отсутствовали посторонние предметы.
УПАКОВКАПечать раздела
УПАКОВКА В СТРЕТЧ - ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Длина, мм | Зависит от длины ворот |
Ширина, мм | Зависит от ширины ворот |
Высота, мм | Зависит от количества ворот |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВАПечать раздела
Покупателю предоставляется гарантия работоспособности пленочных распашных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕПечать раздела
Концерн DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
ЧЕРТЕЖИ
Распашные пленочные ворота ПВХ серии SSD-110-120 |
Схема установки распашных пленочных ворот ПВХ серии SSD-110-120 |
