Среднетемпературные и низкотемпературные распашные двери предназначены для организации прохода персонала и ручной загрузки холодильных и морозильных камер на складах, в терминалах и логистических центрах, на предприятиях пищевой промышленности, торговли и пищевого ретейла.

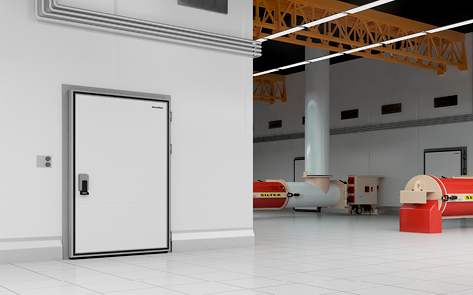

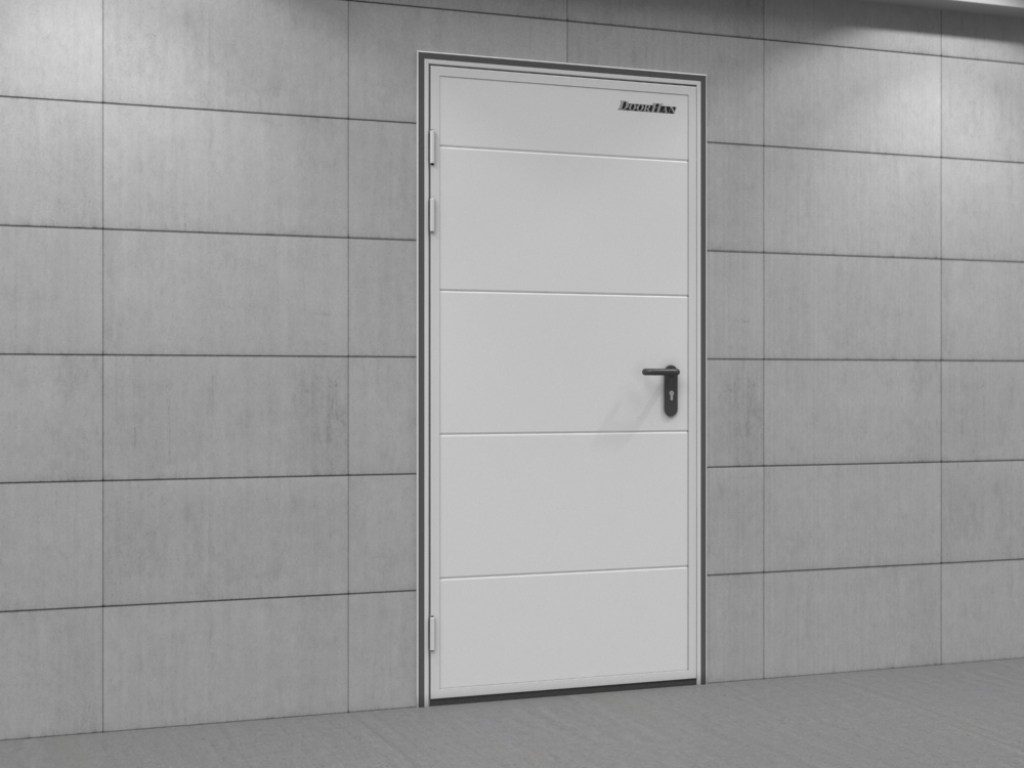

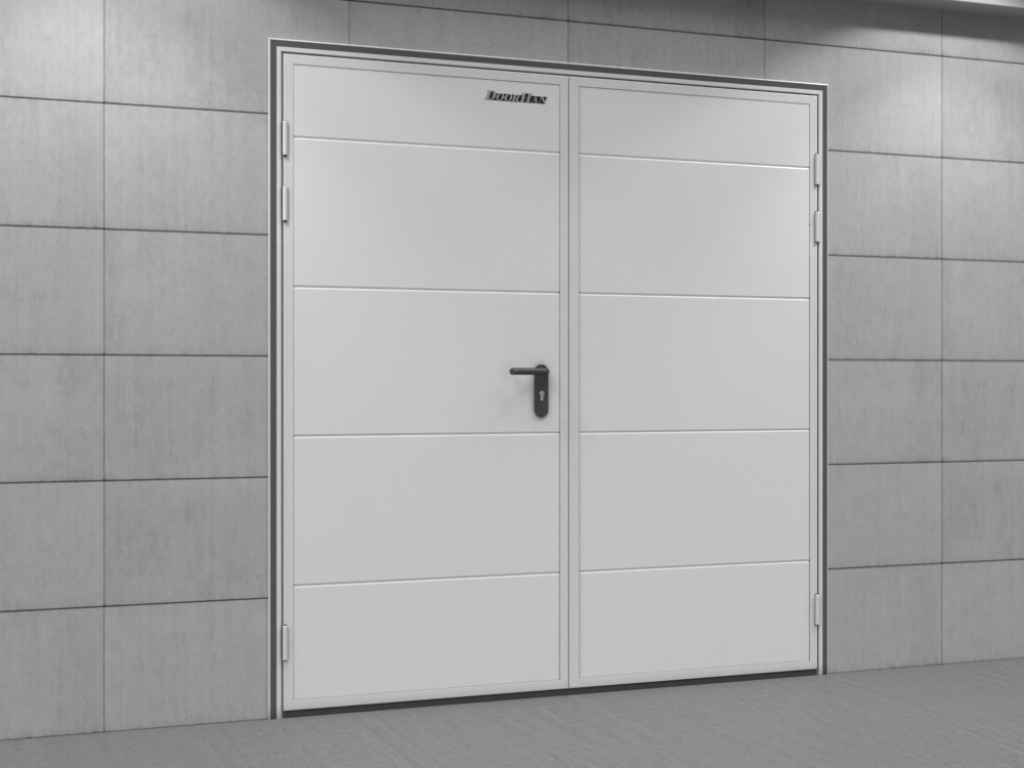

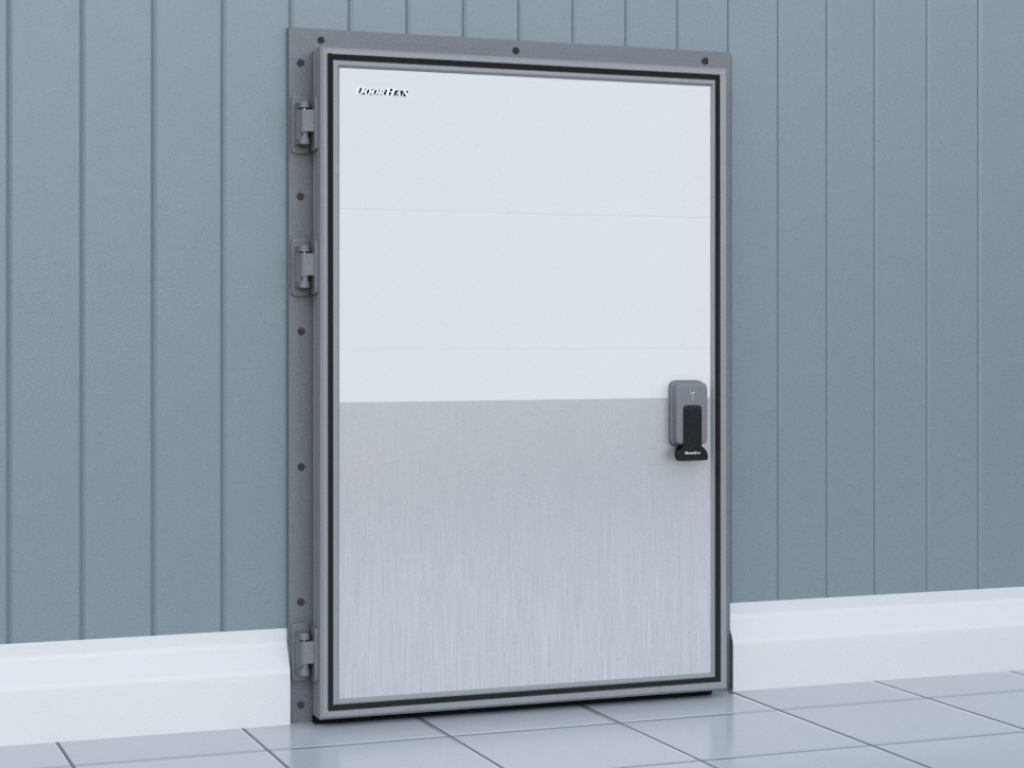

Вид двери распашной для охлаждаемых помещений
ЗОНА ПРИМЕНЕНИЯ

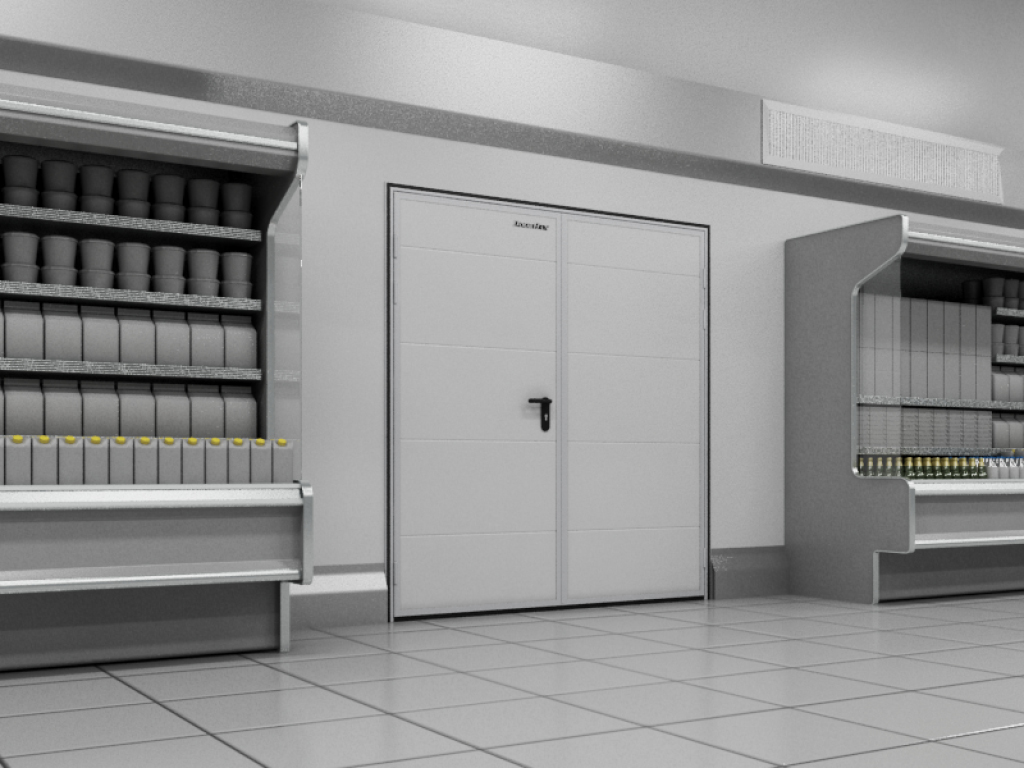

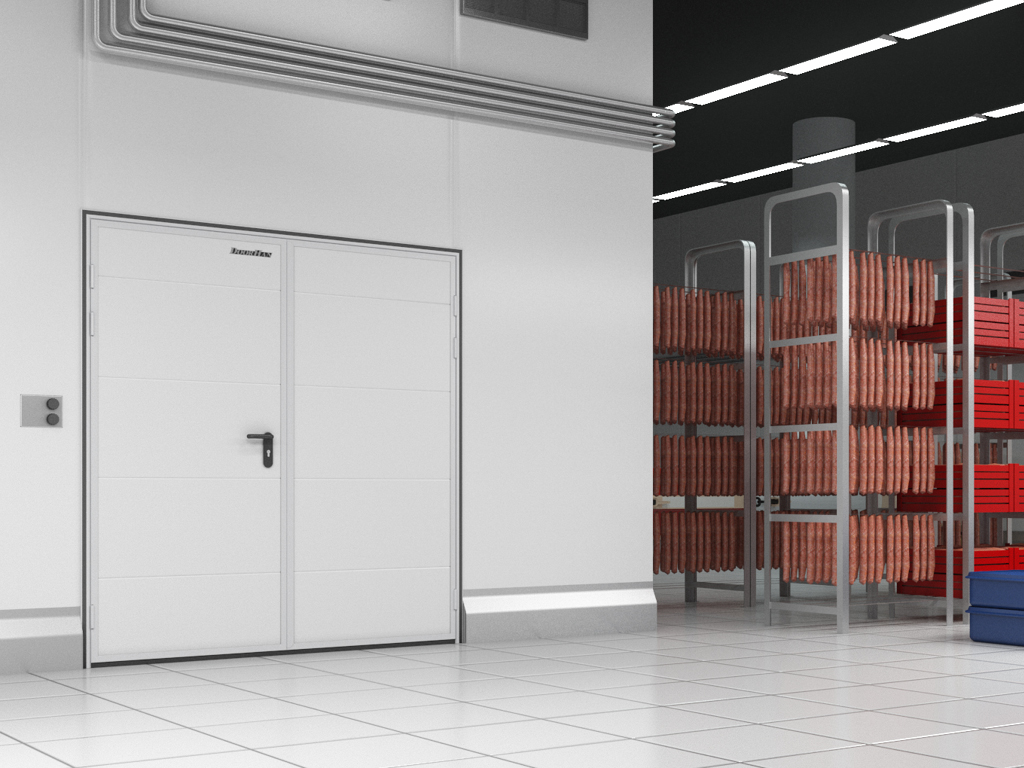

Дверь распашная для охлаждаемых помещений устанавливается на пищевых производствах

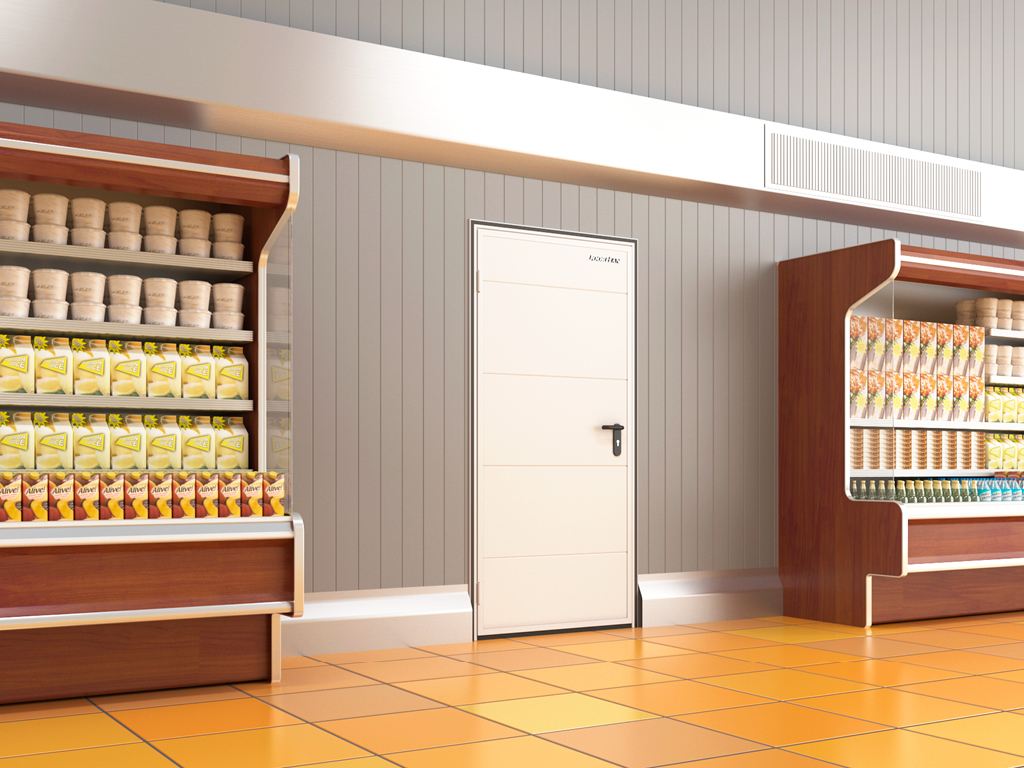

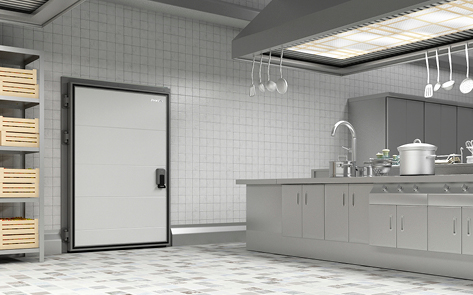

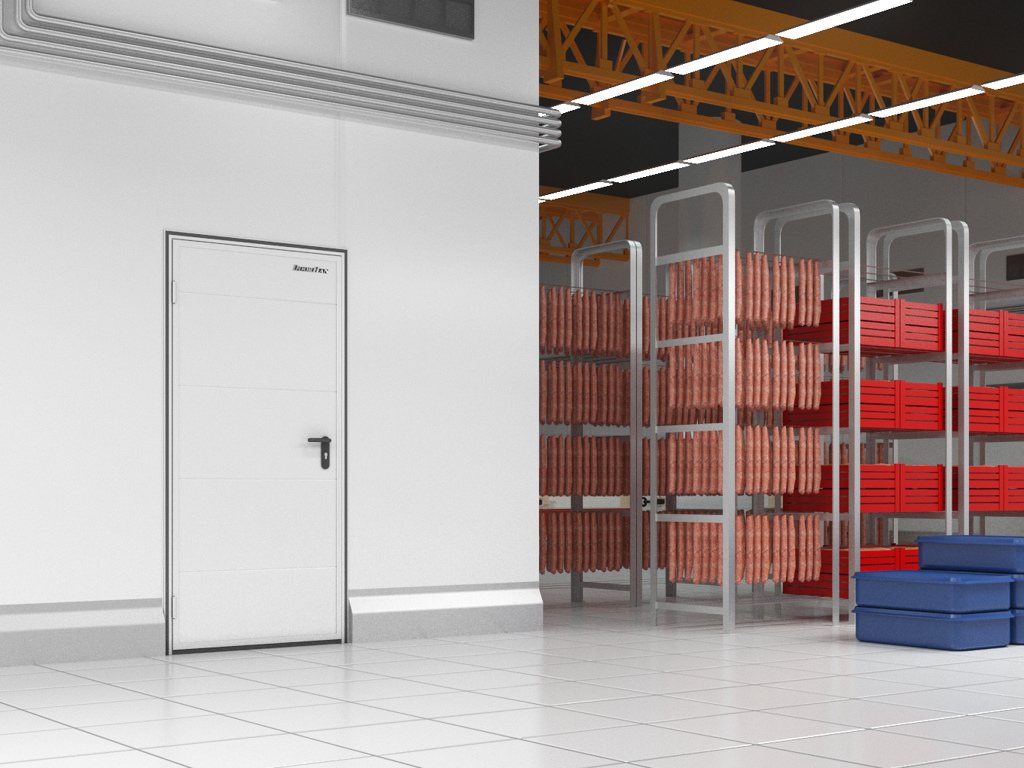

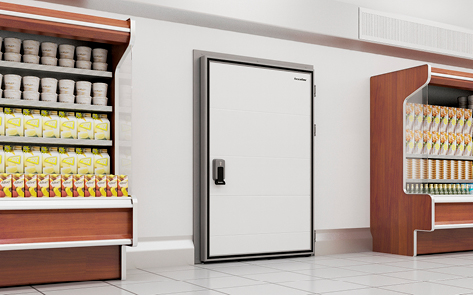

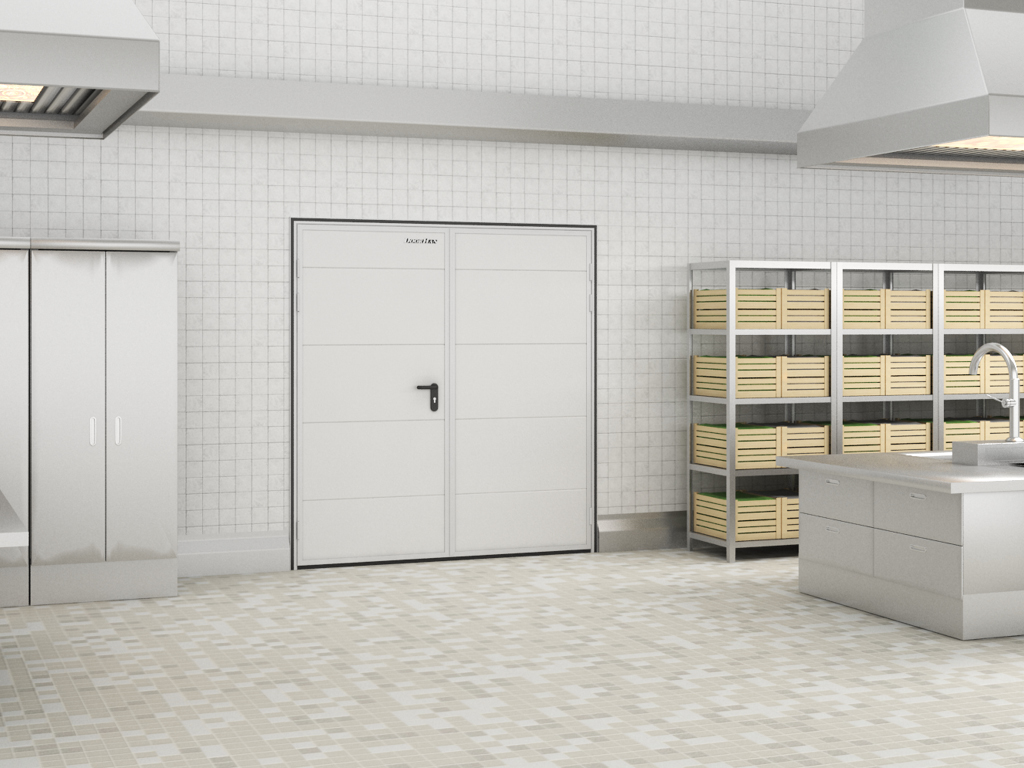

Дверь распашная для охлаждаемых помещений устанавливается в кафе, барах, ресторанах
Дверь распашная для охлаждаемых помещений устанавливается на предприятиях пищевого ретейлаПРЕИМУЩЕСТВА

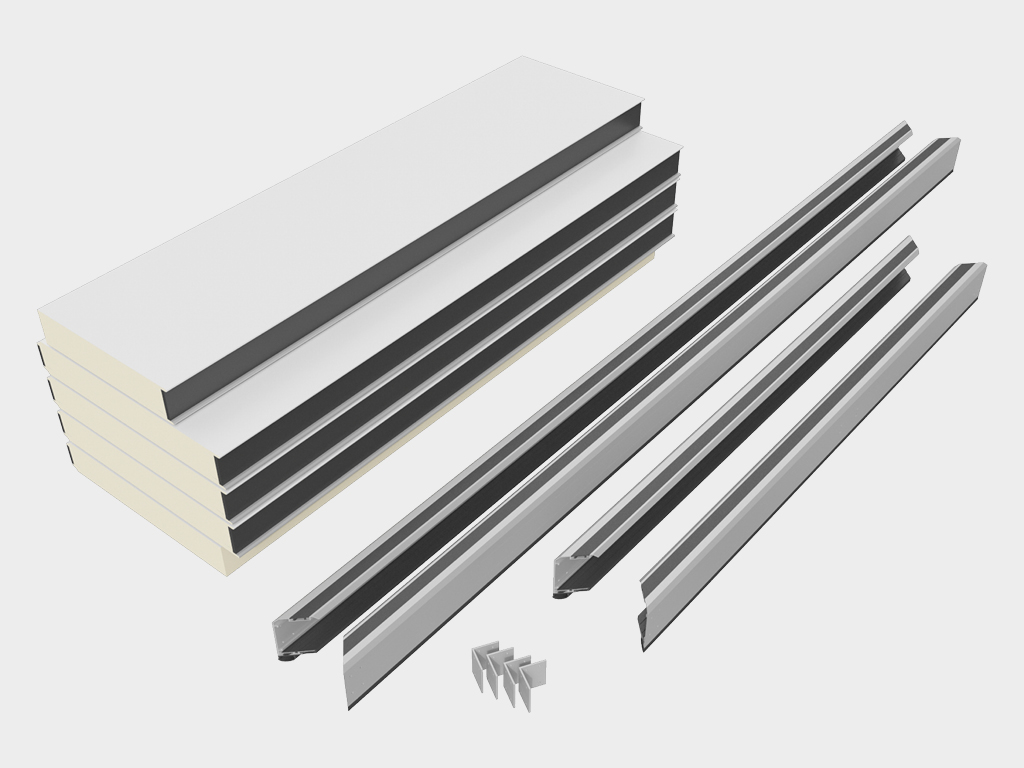

РЕМОНТОПРИГОДНОСТЬ
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.

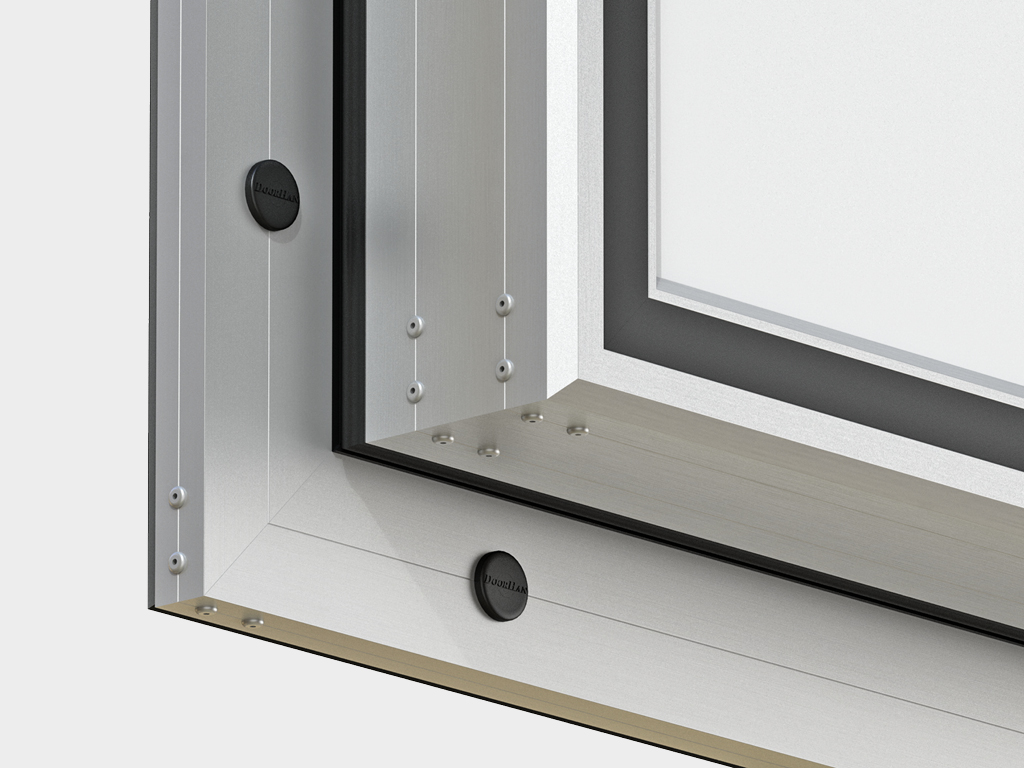

ЭКСПЛУАТАЦИЯ В АГРЕССИВНЫХ СРЕДАХ

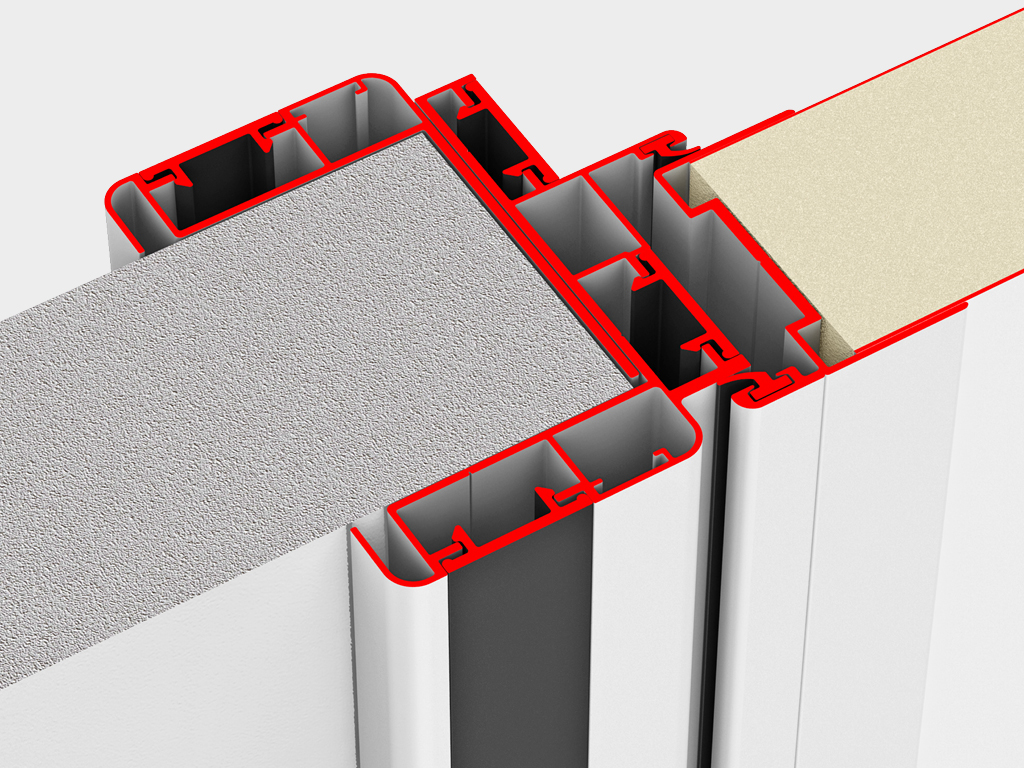

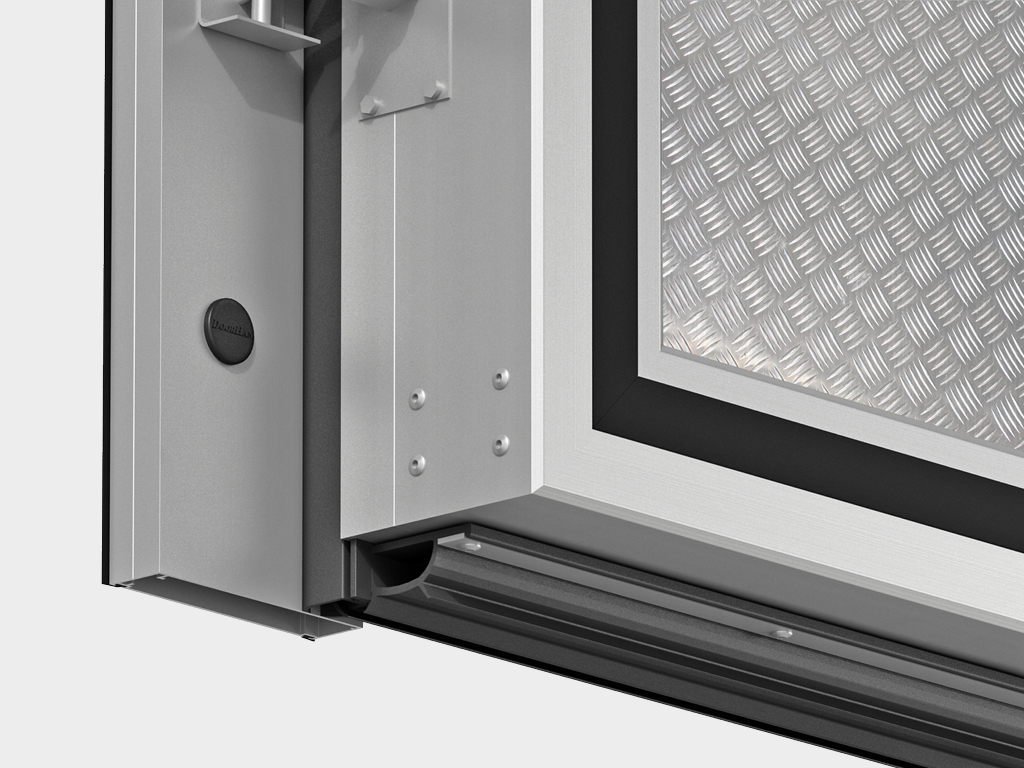

Алюминиевая рама с порошковым напылением предназначена для работы в условиях агрессивных сред.
ПРОСТАЯ УСТАНОВКА НАГРЕВАТЕЛЬНОГО КАБЕЛЯ
Возможность установки нагревательного кабеля в раму без демонтажа двери.
МИНИМИЗАЦИЯ МОНТАЖНЫХ РАБОТ
Обогрев нижней кромки полотна двери исключает бетонные работы.
ПРОТИВОПОЖАРНЫЕ СВОЙСТВА
Использование промышленных PIR-панелей с классом горючести Г1 (шириной 1 150 мм) наделяет дверь высокими противопожарными cвойствами.
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | 600–1 400 |
| Высота проема, мм | 1 800–2 400 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 95 |
| Пристенки, мм | от 95 |
РАЗМЕРЫ ПРОЕМА

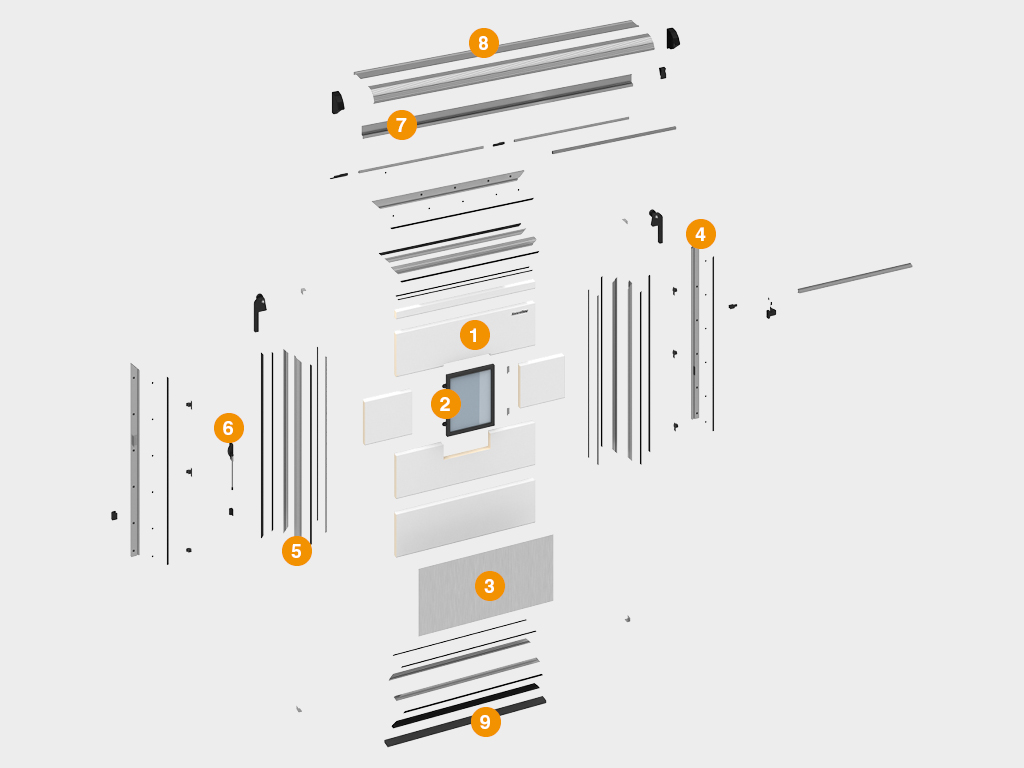

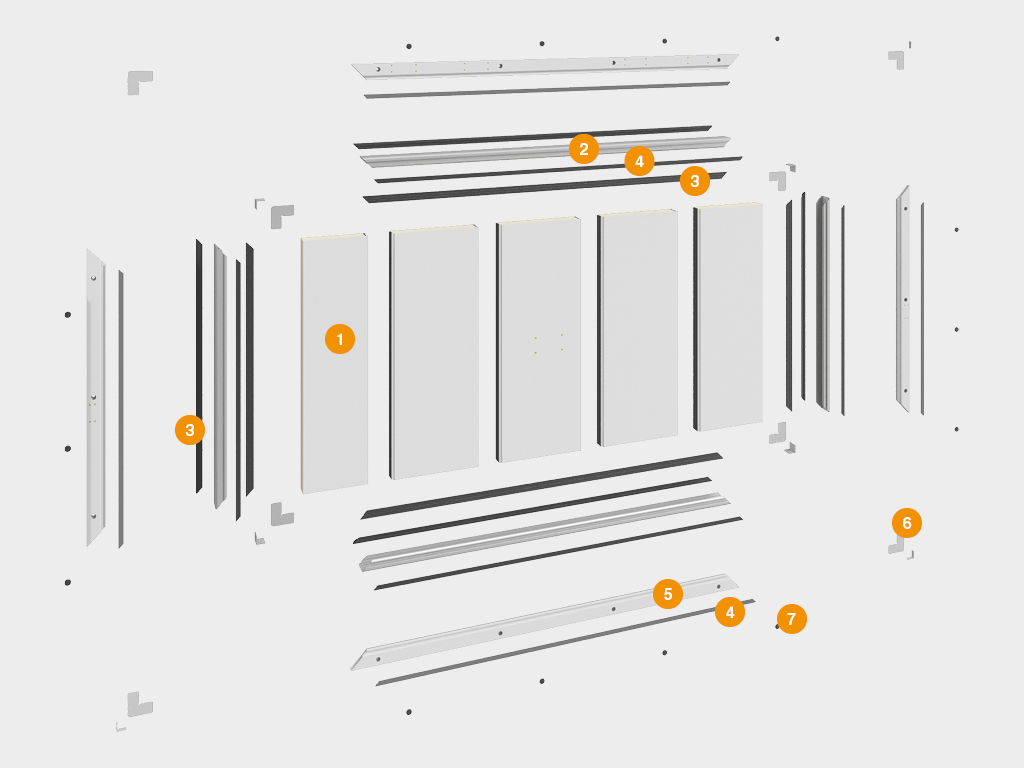

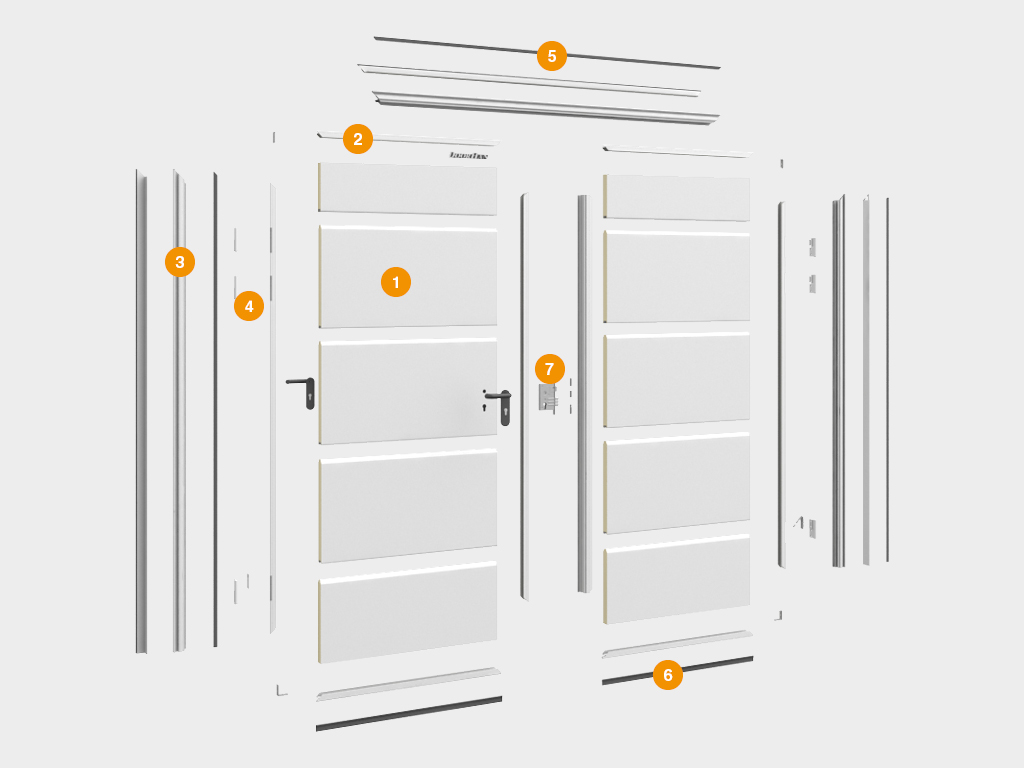

КОНСТРУКЦИЯ

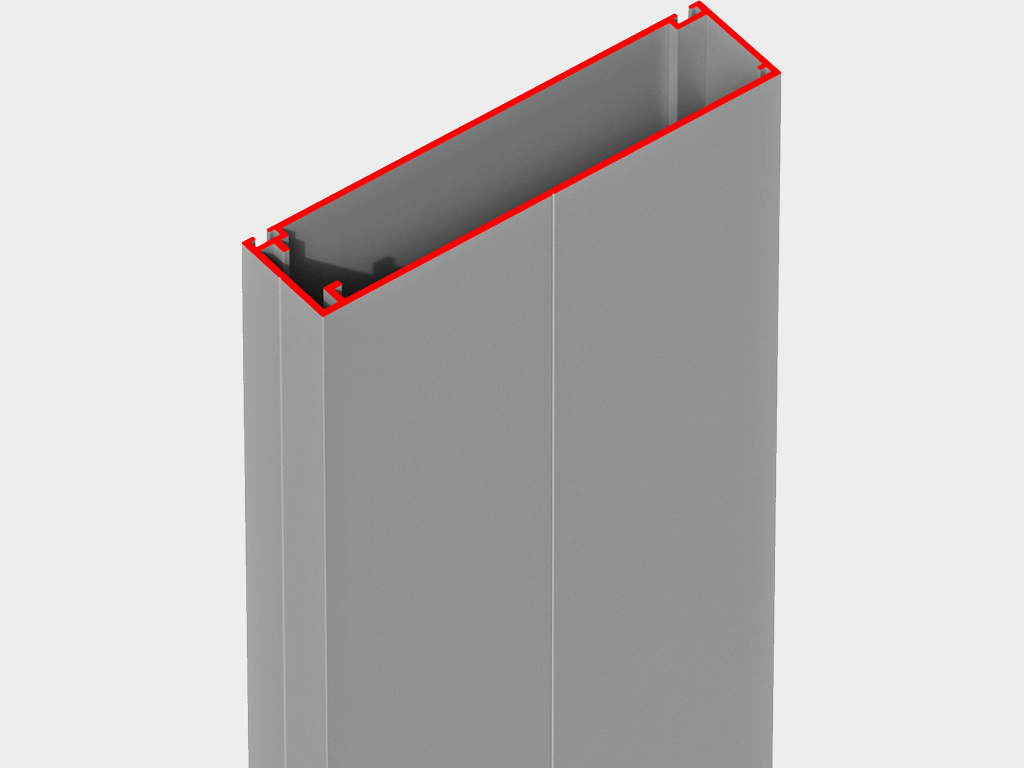

1. Алюминиевая рама с кабель-каналом для установки ПЭНа

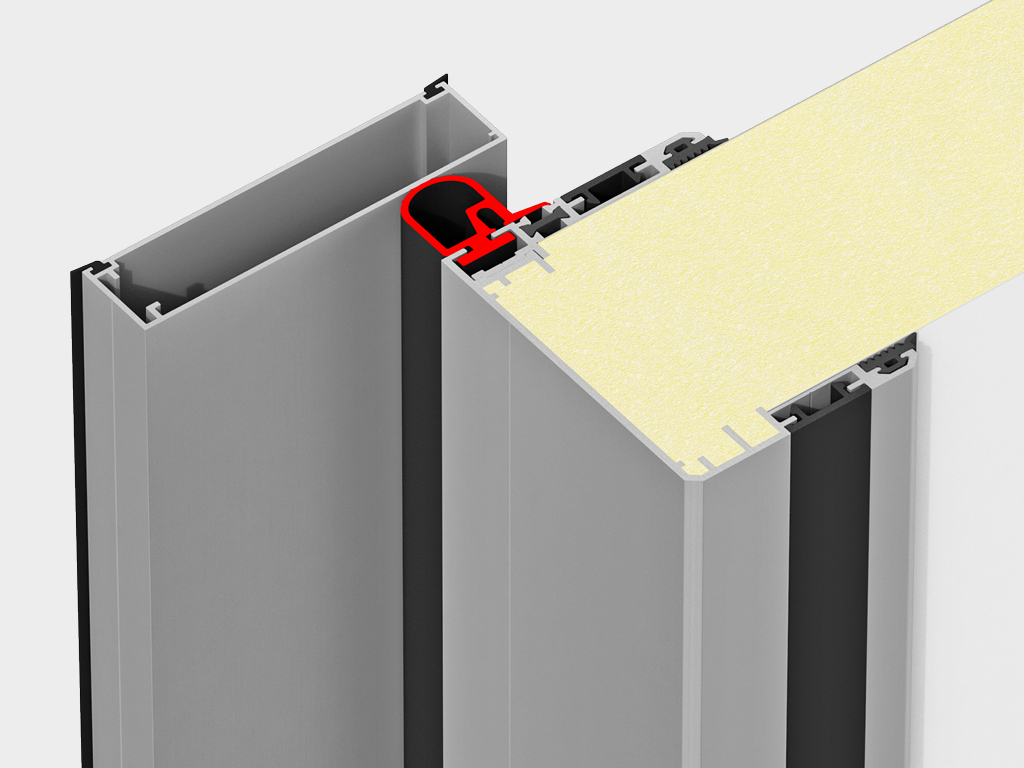

2. Уплотнитель периметра полотна двери
3. Комплект эксцентриковых петель
4. Обогрев нижней кромки полотна для дверей низкотемпературного исполнения

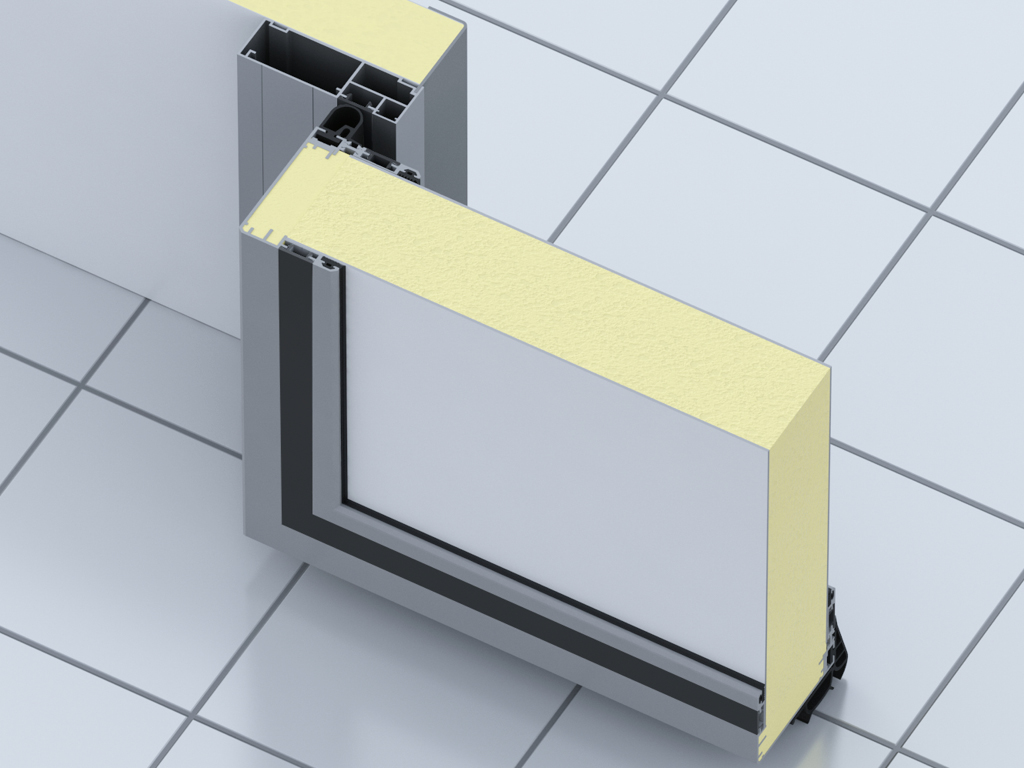

5. Полотно двери
6. Алюминиевый каркас полотна двери
7. Ручка с замком и с системой аварийного выхода

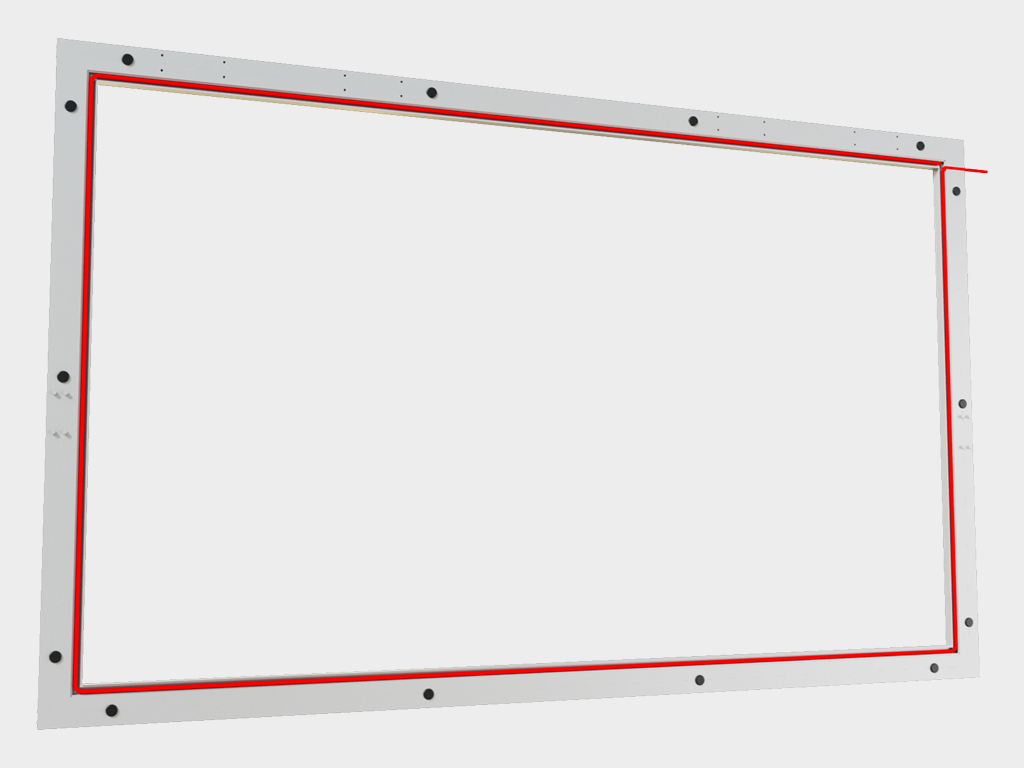

8. Обогрев периметра рамы для низкотемпературных дверей

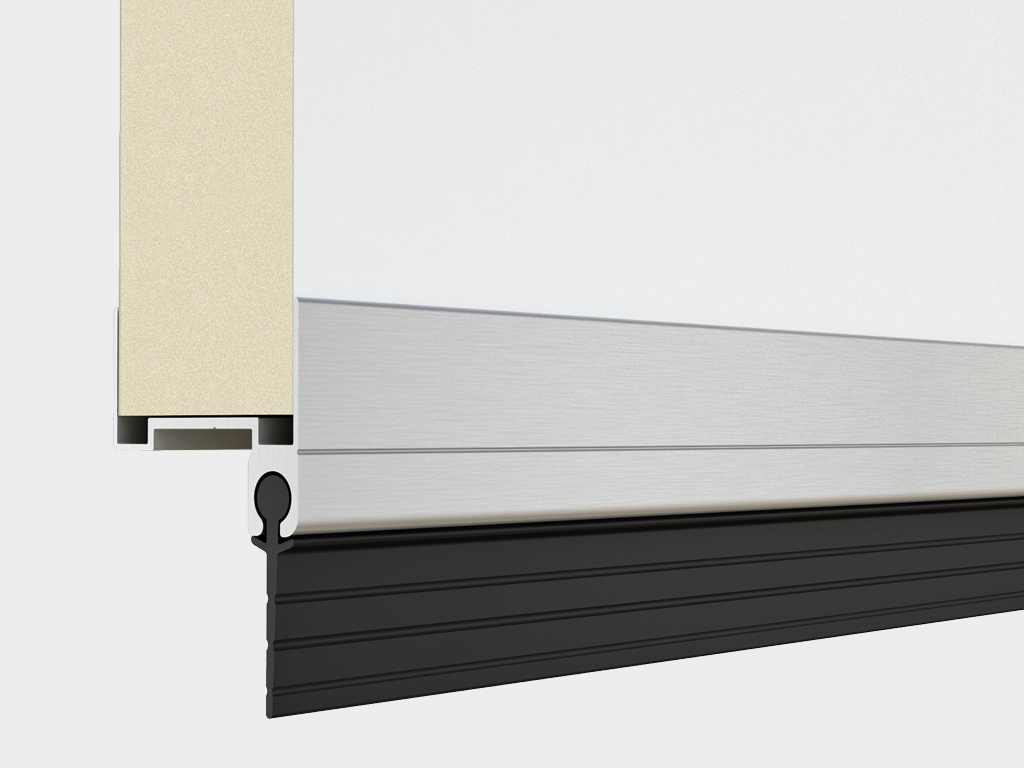

9. Нижний уплотнитель
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж снаружи помещения с расположением петель справа |
 |
Накладной монтаж снаружи помещения с расположением петель слева |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Среднетемпературное исполнение |
ПАРАМЕТРЫ СРЕДНЕТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от +6 до -5 |
| Температурный режим перед дверью, ° С | от +35 до 0 |
| Влажность, % | до 100 |
 |
Низкотемпературное исполнение, панель 80 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ, ПАНЕЛЬ 80 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от -5 до -18 |
| Температурный режим перед дверью, ° С | от +35 до -19 |
| Влажность, % | до 100 |
|
Низкотемпературное исполнение, панель 120 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ, ПАНЕЛЬ 120 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -18 до -27 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
 |
Низкотемпературное исполнение, панель 120 мм с обогревом полотна |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ, ПАНЕЛЬ 120 ММ С ОБОГРЕВОМ ПОЛОТНА
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -27 до -35 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Алюминиевая рама с кабель-каналом для установки ПЭН |
 |
Уплотнитель периметра полотна двери |
 |
Комплект подъемных петель |
 |
Алюминиевый каркас полотна двери |
 |
Ручка с замком и с системой аварийного выхода |
 |
Нижний уплотнитель |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Внутренняя алюминиевая рама |
 |
Швеллер обрамления проема |
 |
Обогрев полотна двери |
 |
Обогрев периметра рамы для низкотемпературных дверей (опция) |
 |
Защитный бампер |
 |
Окно под монорельсовый путь |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | |
| Тип петель | эксцентриковые подъемные | |
| Грузоподъемность комплекта петель, кг | 40 | |
| Тип запорного механизма (замка) | ручка с запиранием на ключ с системой «антипаника» | обеспечивает аварийное открывание изнутри |
| Антикоррозионная стойкость | высокая |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы распашной двери рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. Ручное открывание и закрывание двери должно производиться только с помощью ручки.
3. Не подвергайте дверь ударам и не препятствуйте ее свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания двери в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания двери, во избежание травмирования.

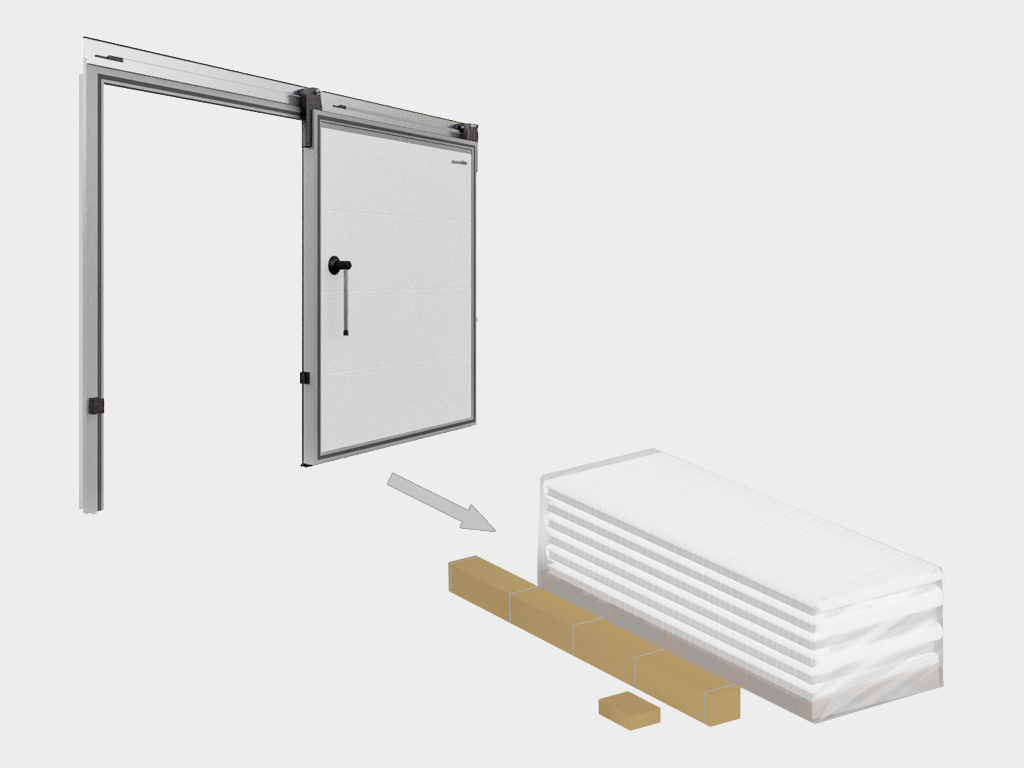

УПАКОВКА
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | Пенопластовые уголки, пузырчатая пленка, стретч-пленка |
| Длина, мм | Высота проема (Н) + 50 |
| Ширина, мм | Ширина проема (В) +50 |
| Высота, мм | 450 (для полотна толщиной 80 мм) и 500 (для полотна толщиной 120 мм) |
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | Высота проема (H) + 300 |
| Ширина, мм | Ширина проема (В) + 300 |
| Высота, мм | 700 (для полотна толщиной 80 мм) и 750 (для полотна толщиной 120 мм) |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности холодильных распашных дверей производства концерна DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Распашные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции, произвести его замену возможно в кратчайшие сроки, без замены всего изделия.
НОВИНКИ
 |
Обогрев рамы и полотна двери (опционально) |
 |
Замок-ручка с системой аварийного открывания, подъемные петли |
 |
Скрытые крепежные элементы, теплоизоляция (полиизоцианурат) |
 |
Отсутствие «мостика холода», двухкомпонентный EPDM-уплотнитель |

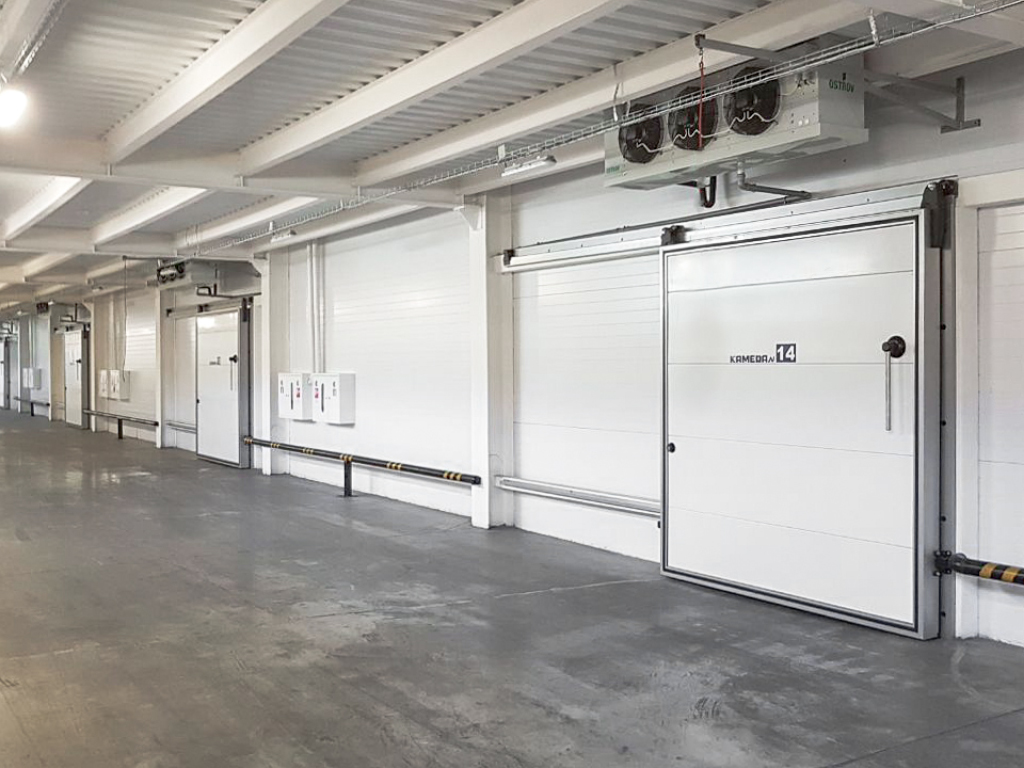

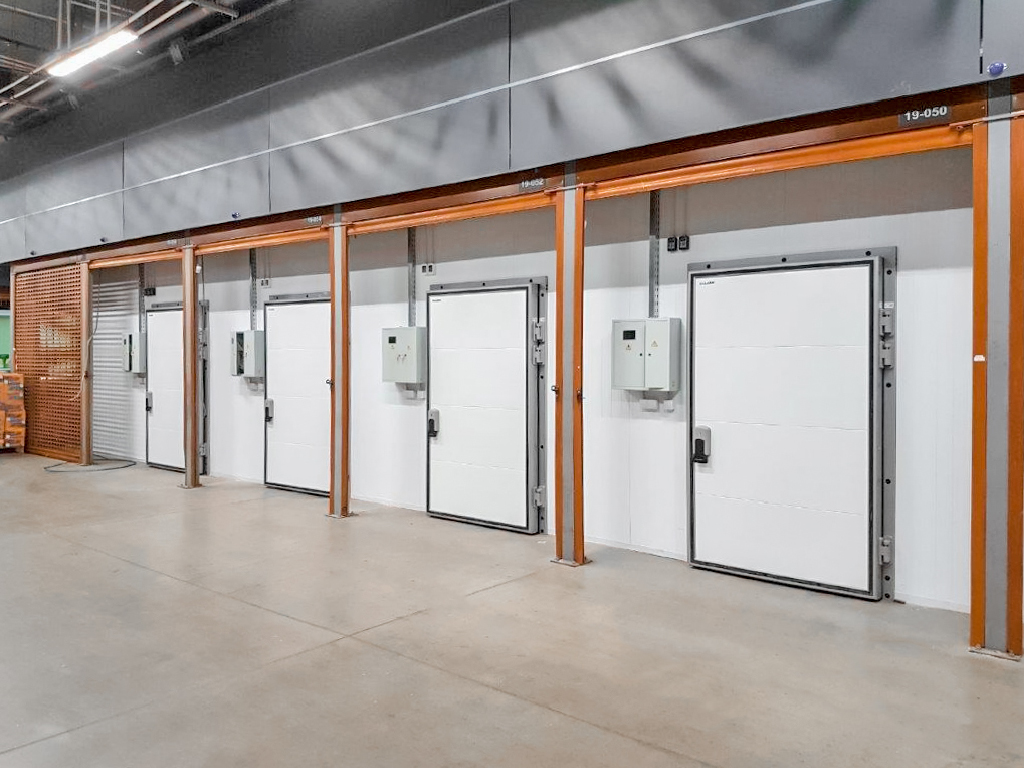

ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ

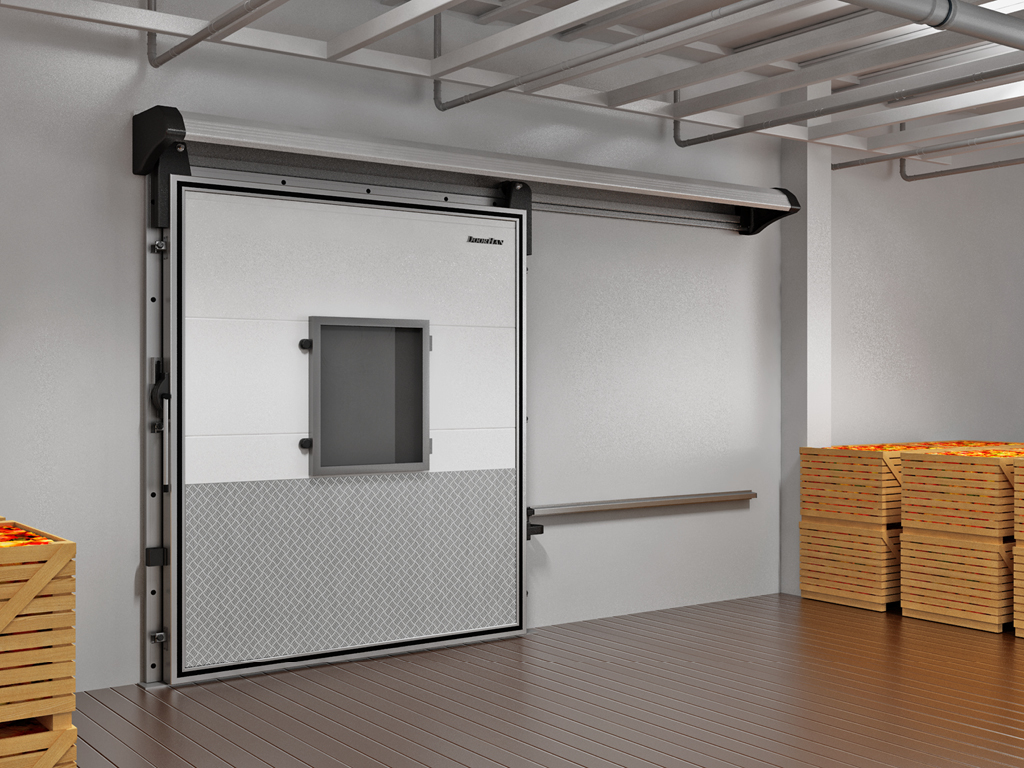

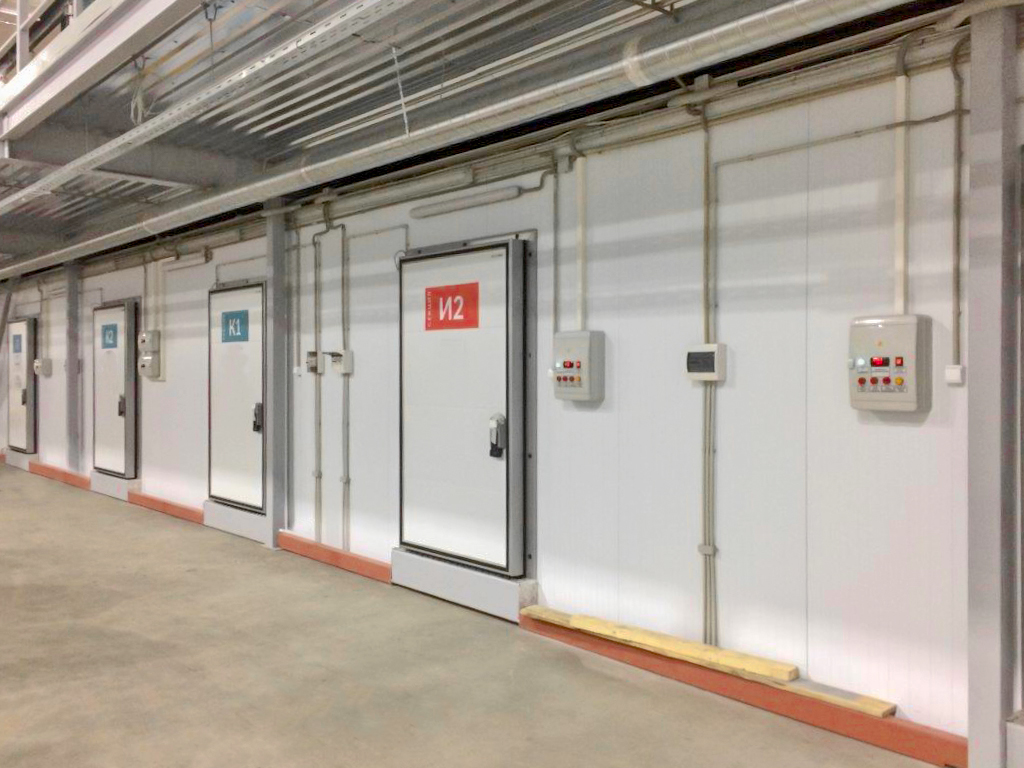

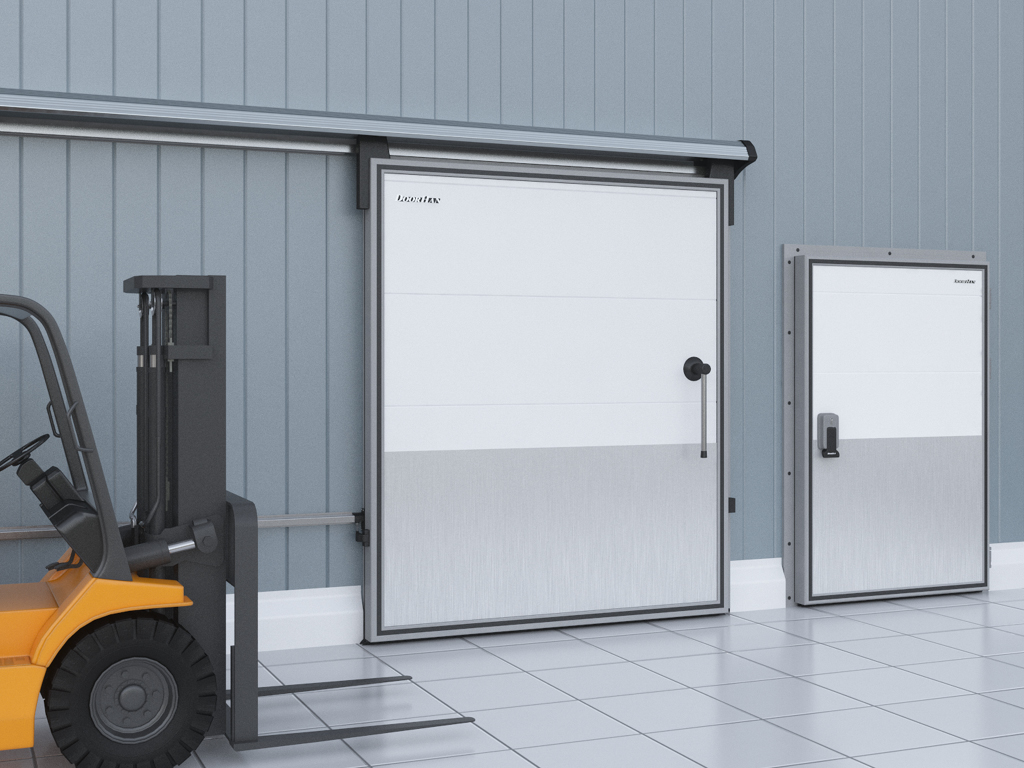

Применяется для перекрытия входных групп в холодильных и морозильных камерах на складах и предприятиях пищевой промышленности. Дверь рассчитана на высокую интенсивность использования.

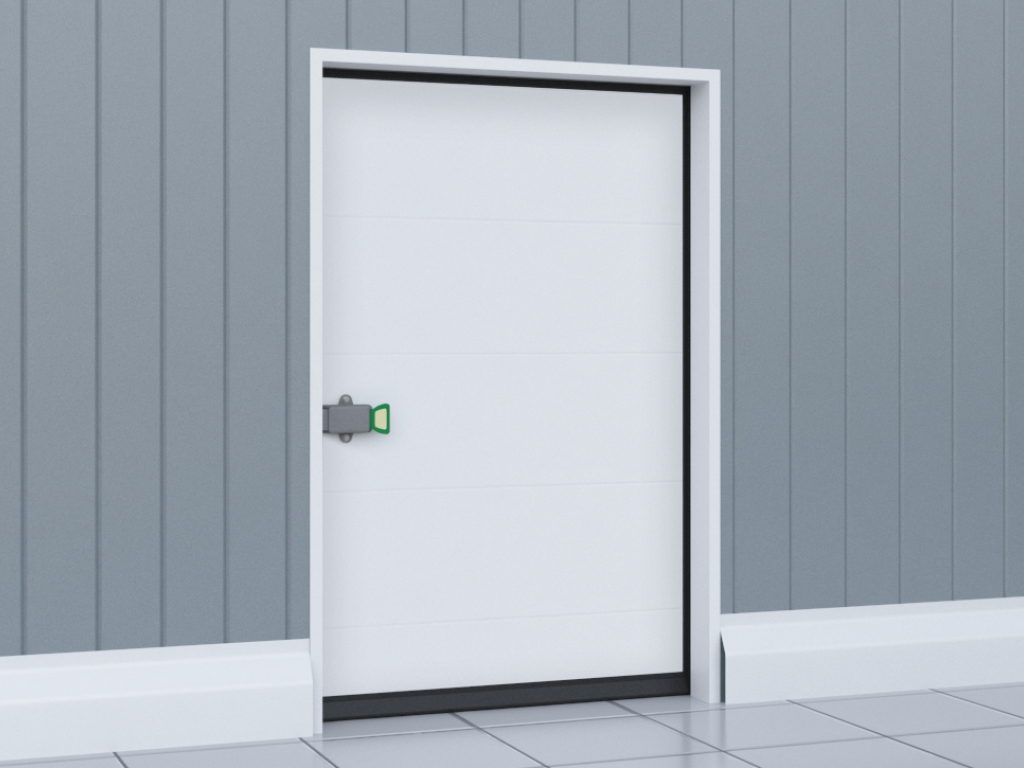

Вид промышленной распашной двери для охлаждаемых помещений
ЗОНА ПРИМЕНЕНИЯ

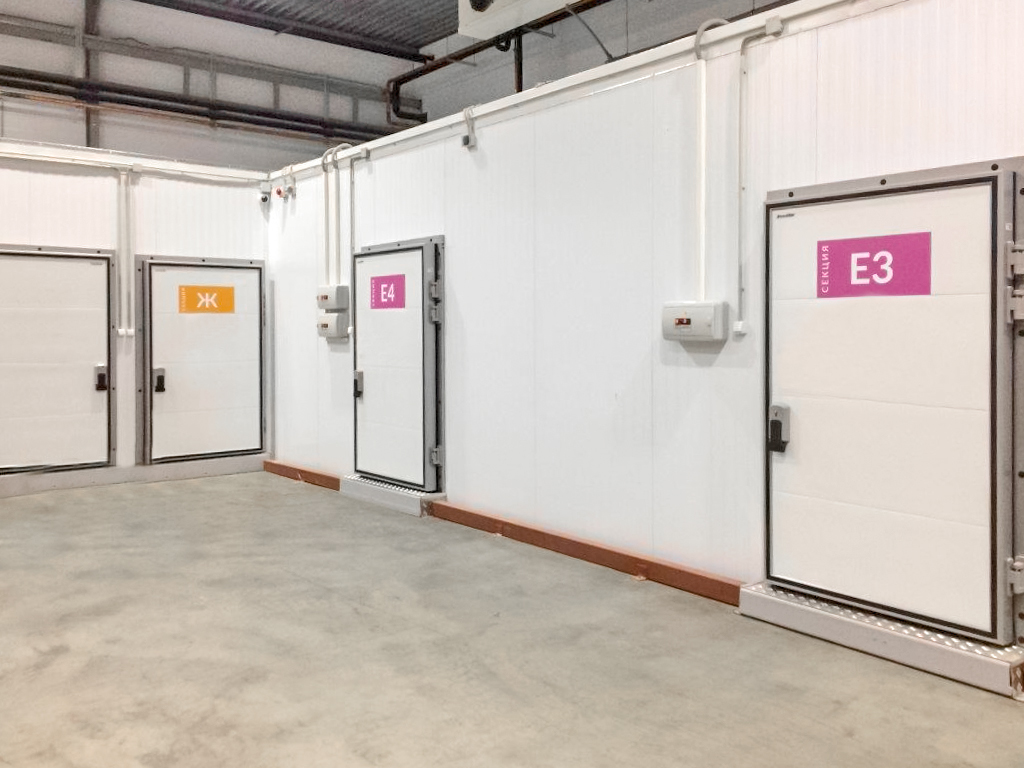

Пищевые производства
Кафе, бары, рестораны
Предприятия пищевого ретейлаПРЕИМУЩЕСТВА
ПРОЧНОСТЬ
Жесткий каркас полотна и рамы гарантирует высокую механическую прочность конструкции.
ШИРОКИЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
Надежная система обогрева обеспечивает работу двери даже при низких температурах (до -35 °C).
КОРРОЗИОННАЯ СТОЙКОСТЬ
Применение алюминиевых профилей в конструкциях рамы и полотна уменьшает их вес и повышает коррозионную стойкость.
ТОЧНАЯ РЕГУЛИРОВКА
Петли с регулировкой в трех плоскостях позволяют выполнить точную настройку положения полотна двери.
ПРОТИВОПОЖАРНЫЕ СВОЙСТВА
Использование промышленных PIR-панелей с классом горючести Г1 наделяет дверь высокими противопожарными свойствами.
ДИЗАЙН
ПОВЕРХНСТЬ СТАЛЬНОЙ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белый (полотно)RAL 9006 серебристый (каркас полотна и рама)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 600 до 1 400 |
| Высота проема, мм | от 1 800 до 2 400 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 65 |
| Пристенки, мм | от 80 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
2. Уплотнитель периметра полотна двери
3. Комплект эксцентриковых петель, регулируемых в трех плоскостях
4. Дверное полотно в алюминиевом каркасе
5. Ручка с замком и системой аварийного выхода
6. Нижний уплотнитель
7. Пластиковая крышка кабель-канала рамы
8. Уголки для сборки рамы
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
.jpg) |
Накладной монтаж снаружи помещения с расположением петель слева. |
.jpg) |
Накладной монтаж снаружи помещения с расположением петель справа. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
.jpg) |
Среднетемпературное исполнение |
ПАРАМЕТРЫ СРЕДНЕТЕМПЕРАТУРНЫХ ДВЕРЕЙ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от +6 до -5 |
| Температурный режим перед дверью, ° С | от +35 до 0 |
| Влажность, % | до 100 |
.jpg) |
Низкотемпературное исполнение, панель 80 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 80 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от -5 до -18 |
| Температурный режим перед дверью, ° С | от +35 до -18 |
| Влажность, % | до 100 |
.jpg) |
Низкотемпературное исполнение, панель 120 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -18 до -27 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
.jpg) |
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -27 до -35 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
.jpg) |
Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН |
.jpg) |
Уплотнитель периметра полотна двери |
.jpg) |
Комплект подъемных петель, регулируемых в трех плоскостях |
.jpg) |
Комплект теплоизоляционных панелей в алюминиевом каркасе |
.jpg) |
Ручка с замком и системой аварийного выхода |
.jpg) |
Нижний уплотнитель |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
.jpg) |
Внутренняя алюминиевая рама для обеспечения жесткости проема |
.jpg) |
Обогрев полотна двери |
.jpg) |
Обогрев периметра рамы для низкотемпературных дверей |
.jpg) |
Защитный бампер |
.jpg) |
Термокрепеж для монтажа на сэндвич-панели |
.jpg) |

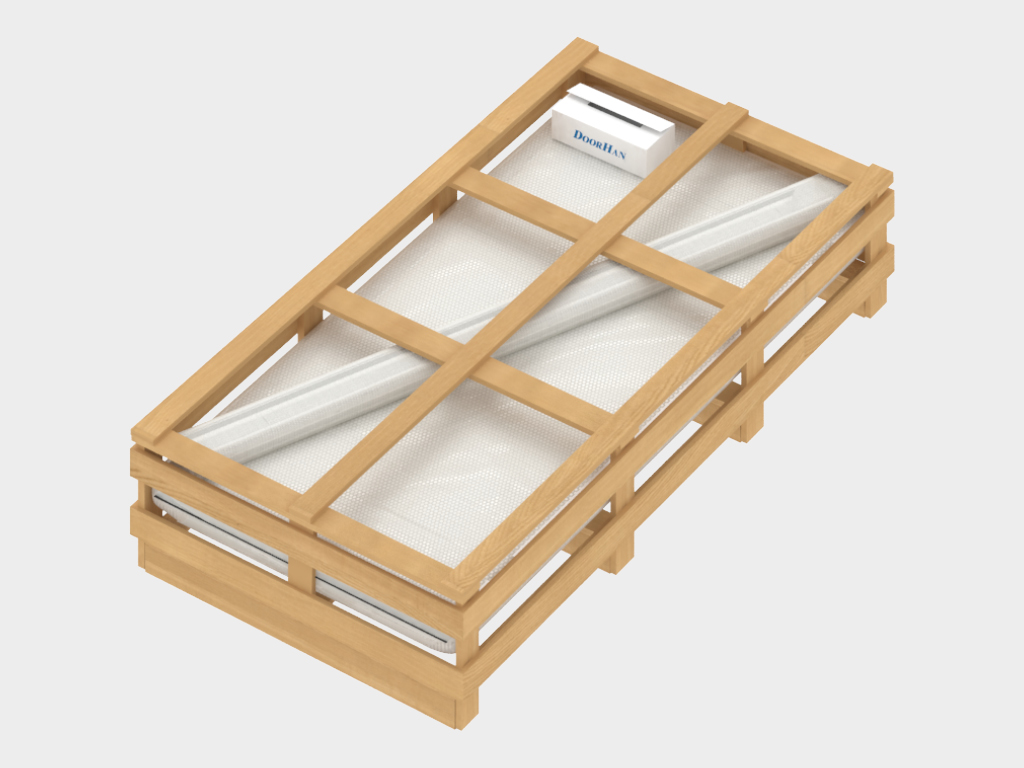

Дополнительная упаковка — деревянная обрешетка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | |
| Тип петель | эксцентриковые подъемные | |
| Грузоподъемность комплекта петель, кг | 40 | |
| Тип запорного механизма (замка) | ручка с запиранием на ключ с системой «антипаника» | обеспечивает аварийное открывание изнутри |
| Антикоррозионная стойкость | высокая устойчивость к коррозии |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Для обеспечения надежной и бесперебойной работы распашных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
УПАКОВКА
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | Пенопластовые уголки, пузырчатая пленка, стретч-пленка |
| Длина, мм | Высота проема (Н) + 50 |
| Ширина, мм | Ширина проема (В) + 50 |
| Высота, мм | 450 (для полотна толщиной 80 мм) и 500 (для полотна толщиной 120 мм) |
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Дополнительная опция. При заказе дверь, упакованная в пузырчатую пленку, упаковывается в деревянную тару |
| Ширина, мм | Высота проема (Н) + 300 |
| Длина, мм | Ширина проема (В) + 300 |
| Высота, мм | 700 (для полотна толщиной 80 мм) и 750 (для полотна толщиной 120 мм) |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности холодильных распашных дверей производства концерна DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Распашные промышленные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, не заменяя все изделие.
НОВИНКИ
.jpg) |
Обогрев утапливаемого порога предотвращает промерзание двери даже при самых низких температурах. |
.jpg) |
Новые виды термокрепежа позволяют смонтировать двери на сэндвич-панель толщиной до 220 мм. |
Применяется для перекрытия широких проемов входных групп холодильных и морозильных камер в местах, где невозможна установка откатной двери из-за недостаточных боковых расстояний.
Вид двустворчатой распашной двери для охлаждаемых помещений
ЗОНА ПРИМЕНЕНИЯ
.jpg)
Установка на пищевых производствах.jpg)
Установка в кафе, барах, ресторанах.jpg)
Установка на предприятиях пищевого ретейлаПРЕИМУЩЕСТВА
КОРРОЗИОННАЯ СТОЙКОСТЬ
Применение алюминия и оцинкованной стали в конструкции двери значительно повышает ее коррозионную стойкость.
ПОЛНАЯ РЕМОНТОПРИГОДНОСТЬ
Возможна замена любого поврежденного элемента двери, включая отдельные панели полотен.
ПРОТИВОПОЖАРНЫЕ СВОЙСТВА
Использование промышленных PIR-панелей с классом горючести Г1 наделяет дверь высокими противопожарными свойствами.
ГЕРМЕТИЧНОСТЬ
Специализированные уплотнительные контуры из резины EPDM обеспечивают герметичность периметра и мест примыкания полотен.
ДИЗАЙН
ПОВЕРХНОСТЬ СТАЛЬНОЙ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белый (полотно)RAL 9006 серебристый (окантовка полотна)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 200 до 2 400 |
| Высота проема, мм | от 1 800 до 2 400 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 95 |
| Пристенки, мм | от 95 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Алюминиевая рама с кабель-каналом для установки ПЭНа
2. Уплотнитель периметра створки без замка
3. Уплотнитель периметра створки с замком
4. Створка без замка
5. Створка с замком
6. Алюминиевый каркас полотна двери
7. Ручка с замком и с системой аварийного выхода
8. Нижний уплотнитель
9. Комплект эксцентриковых петель
10. Задвижки
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
.jpg) |
Накладной монтаж снаружи помещения. Створка с замком справа. |
.jpg) |
Накладной монтаж снаружи помещения. Створка с замком слева. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
.jpg) |
Среднетемпературное исполнение |
ПАРАМЕТРЫ СРЕДНЕТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от +6 до -5 |
| Температурный режим перед дверью, ° С | от +35 до 0 |
| Влажность, % | до 100 |
.jpg) |
Низкотемпературное исполнение, панель 80 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ, ПАНЕЛЬ 80 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от -5 до -18 |
| Температурный режим перед дверью, ° С | от +35 до -19 |
| Влажность, % | до 100 |
.jpg) |
Низкотемпературное исполнение, панель 120 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ, ПАНЕЛЬ 120 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -18 до -35 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
.jpg) |
Алюминиевая рама с кабель-каналом для установки ПЭН |
.jpg) |
Уплотнитель периметра полотна двери |
.jpg) |
Комплект подъемных петель |
.jpg) |
Ручка с замком и системой аварийного выхода |
.jpg) |
Нижний уплотнитель |
.jpg) |

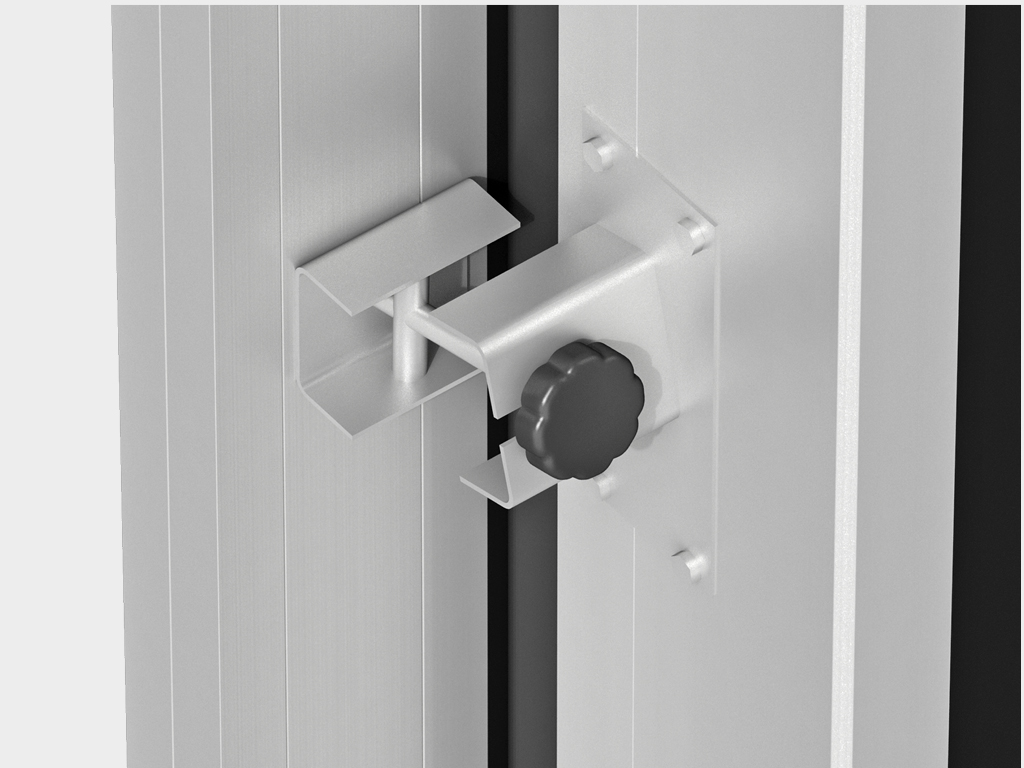

Задвижки |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
.jpg) |
Обогрев полотна и рамы двери |
.jpg) |
Внутренняя алюминиевая рама |
.jpg) |
Защитный бампер |
.jpg) |
Утапливаемый порог |
.jpg) |
Компенсационный порог |
 |
Окно под монорельсовый путь |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | |
| Тип петель | эксцентриковые подъемные | |
| Грузоподъемность комплекта петель, кг | 40 | |
| Тип запорного механизма (замка) | ручка с запиранием на ключ с системой «антипаника» | обеспечивает аварийное открывание |
| Антикоррозионная стойкость | высокая |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Для обеспечения надежной и бесперебойной работы распашной двери рекомендуется регулярно проводить ее технический осмотр и обслуживание.
Открывание и закрывание двери должно производиться только с помощью ручки.
Не подвергайте дверь ударам и не препятствуйте ее свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания двери в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания двери, во избежание травмирования.
УПАКОВКА
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | Пенопластовые уголки, пузырчатая пленка, стретч-пленка |
| Длина, мм | Высота проема (Н) + 50 |
| Ширина, мм | Ширина створки с замком + 50 |
| Высота, мм | 600 (для полотна толщиной 80 мм) и 700 (для полотна толщиной 120 мм) |
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | Высота проема (Н) + 300 |
| Ширина, мм | Ширина створки с замком + 300 |
| Высота, мм | 850 (для полотна толщиной 80 мм) и 950 (для полотна толщиной 120 мм) |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности холодильных распашных дверей производства концерна DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Распашные двустворчатые двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции можно произвести его замену в кратчайшие сроки, не меняя изделие полностью.
НОВИНКИ
 |
Обогрев утапливаемого порога предотвращает промерзание двери даже при самых низких температурах. |
|
Новые виды термокрепежа позволяют смонтировать двери на сэндвич-панель толщиной до 220 мм. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Среднетемпературные и низкотемпературные откатные двери предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.

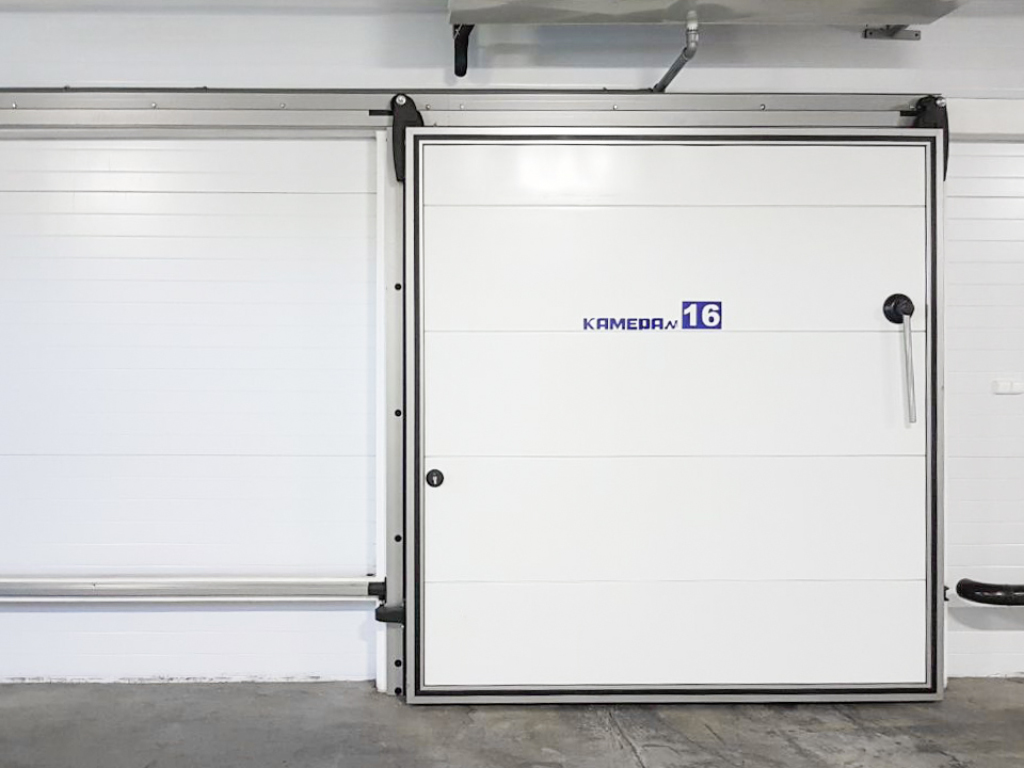

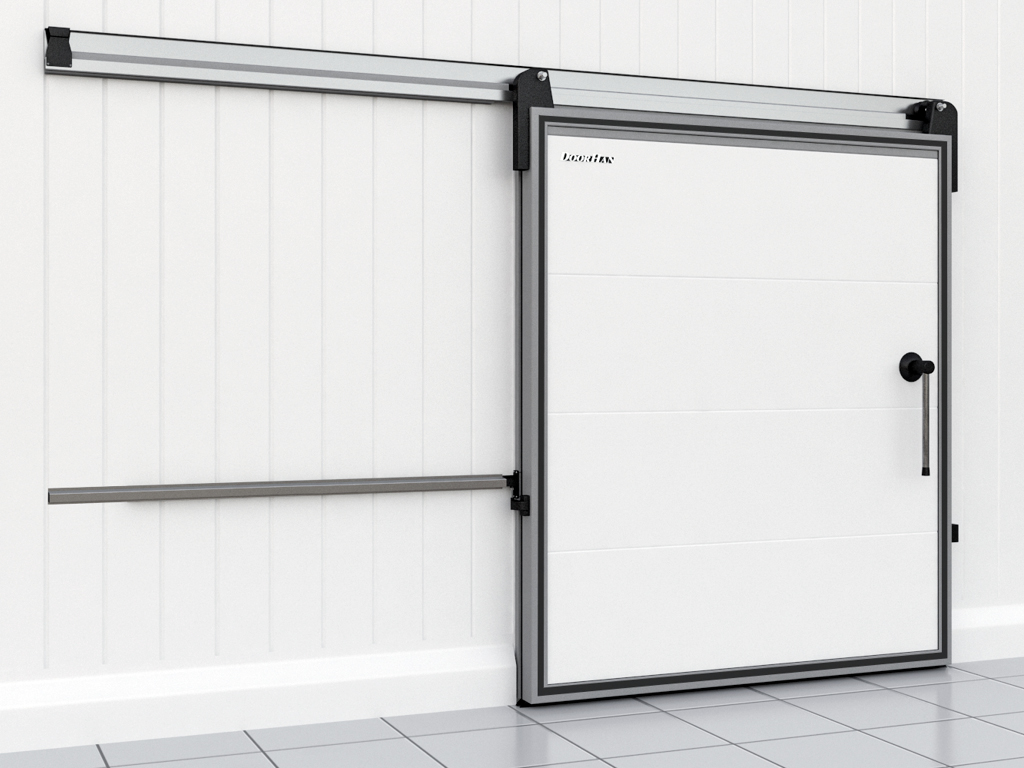

Вид двери откатной для охлаждаемых помещений
ЗОНА ПРИМЕНЕНИЯ
Пищевые производства
Кафе, бары, рестораны
Предприятия пищевого ретейлаПРЕИМУЩЕСТВА
МИНИМАЛЬНОЕ ВРЕМЯ МОНТАЖА
Обогрев нижней кромки полотна исключает бетонные работы, сокращая время монтажа.
ПОЛНАЯ РЕМОНТОПРИГОДНОСТЬ
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.
ШИРОКИЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
Эксклюзивная система разрыва моста холода дверного полотна не снижает прочностных характеристик и обеспечивает надежную работу двери в широком диапазоне температур.
СТОЙКОСТЬ К ВОЗДЕЙСТВИЮ АГРЕССИВНЫХ СРЕД
Алюминиевая рама с порошковым напылением предназначена для работы в условиях агрессивных сред.
МИНИМИЗАЦИЯ ТЕПЛОПОТЕРЬ
Функция автоматического закрывания дверей позволяет минимизировать теплопотери.
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белый (полотно)RAL 9006 серебристый (окантовка полотна)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 800 до 3 000 |
| Высота проема, мм | от 1 800 до 5 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 240 |
| Пристенки, мм | ширина светового проема + 350 мм (на стороне отката), 115 мм (на противоположной откату стороне) |
РАЗМЕРЫ ПРОЕМА

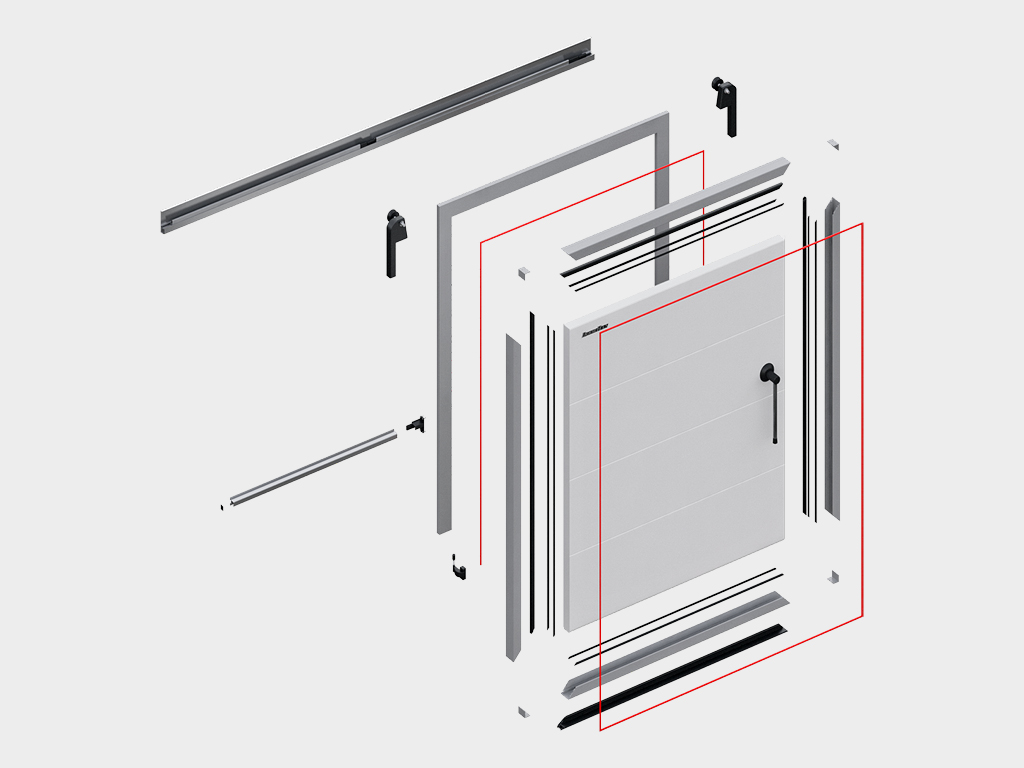

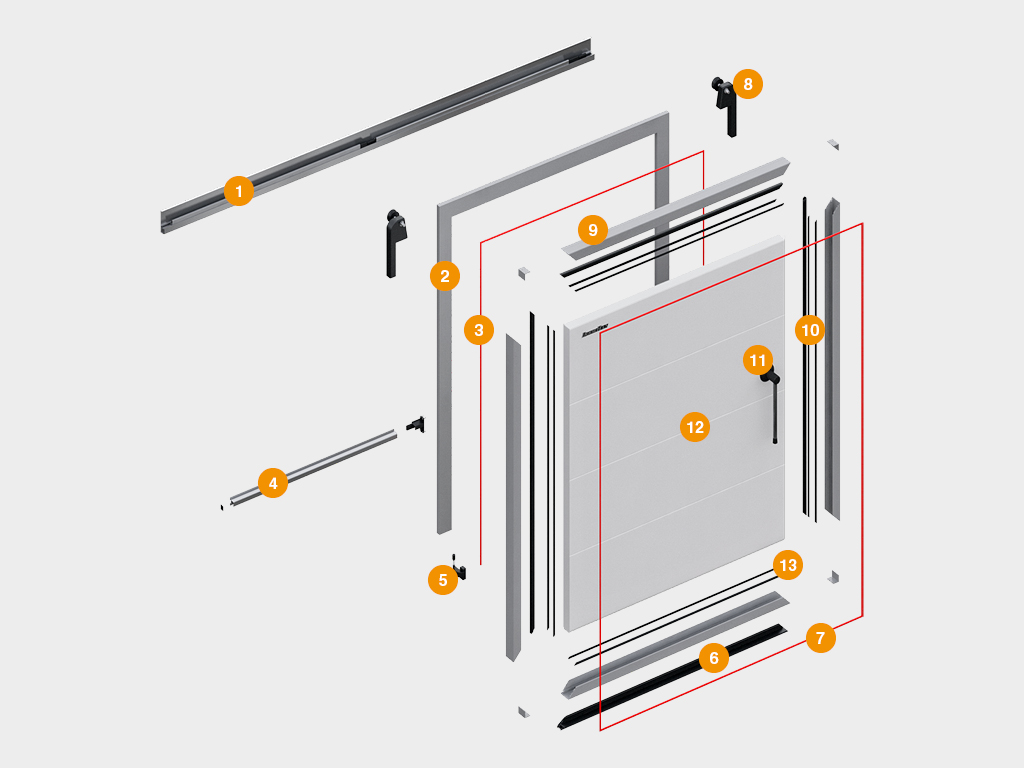

КОНСТРУКЦИЯ
1. Откатная система представлена верхней направляющей рельсой с роликовым механизмом
2. Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
3. Обогрев периметра рамы низкотемпературных дверей
4. Откатная система, представленная нижней направляющей рельсой
5. Нижний прижим
6. Нижний уплотнитель
7. Обогрев периметра полотна двери (опция)
8. Роликовый механизм с кронштейном подвеса полотна
9. Алюминиевый каркас полотна двери
10. Уплотнитель периметра полотна двери
11. Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
12. Полотно двери
13. Обогрев нижней кромки полотна дверей
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж снаружи помещения с откатом полотна влево |
 |
Накладной монтаж снаружи помещения с откатом полотна вправо |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Среднетемпературное исполнение |
ПАРАМЕТРЫ СРЕДНЕТЕМПЕРАТУРНЫХ ДВЕРЕЙ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от +6 до -5 |
| Температурный режим перед дверью, ° С | от +35 до 0 |
| Влажность, % | до 100 |
 |
Низкотемпературное исполнение, панель 80 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 80 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от -5 до -18 |
| Температурный режим перед дверью, ° С | от +35 до -18 |
| Влажность, % | до 100 |
|
Низкотемпературное исполнение, панель 120 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -18 до -27 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
 |
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ, С ОБОГРЕВОМ ПОЛОТНА
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -27 до -35 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Алюминиевая откатная система |
 |
Алюминиевая рама с кабель-каналом для установки ПЭНа |
 |
Уплотнитель периметра полотна двери |
 |
Рычажная ручка для дверей шириной от 1 600 мм |
 |
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Защитный декоративный короб |
 |
Внутренняя алюминиевая рама для обеспечения жесткости проема |
 |
Система запирания под навесной замок |
 |
Обогрев полотна двери |
 |
Врезная калитка 800 × 2 000 мм |
|
Защитные бамперы из рифленого алюминия |
 |
Система под монорельсовый путь |
 |
Система автоматизации откатной двери |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | откатной механизм имеет систему прижима уплотнителя к раме |
| Антикоррозионная стойкость | высокая устойчивость к коррозии | |
| Грузоподъемность откатной системы, кг | 300 | |
| Тип запорного механизма (замка) | система запирания под навесной замок |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание дверей должно осуществляться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Ширина, мм | зависит от ширины полотна |
| Длина, мм | зависит от высоты полотна |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности холодильных дверей, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Откатные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, не заменяя изделие целиком.
НОВИНКИ
 |
Обогрев рамы и полотна двери (опционально) |
 |
Откатная система для дверей массой до 200 кг |
 |
Теплоизоляция (полиизоцианурат), двухкомпонентный EPDM-уплотнитель с каналом для установки нагревательного кабеля |
 |
Алюминиевый каркас с термовставкой |
 |
Автоматизация для откатных холодильных дверей. Данная опция позволяет обеспечить удобную эксплуатацию двери при высокой интенсивности использования |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Устанавливается в составе герметичных холодильных камер для хранения фруктов и овощей в регулируемой газовой среде.

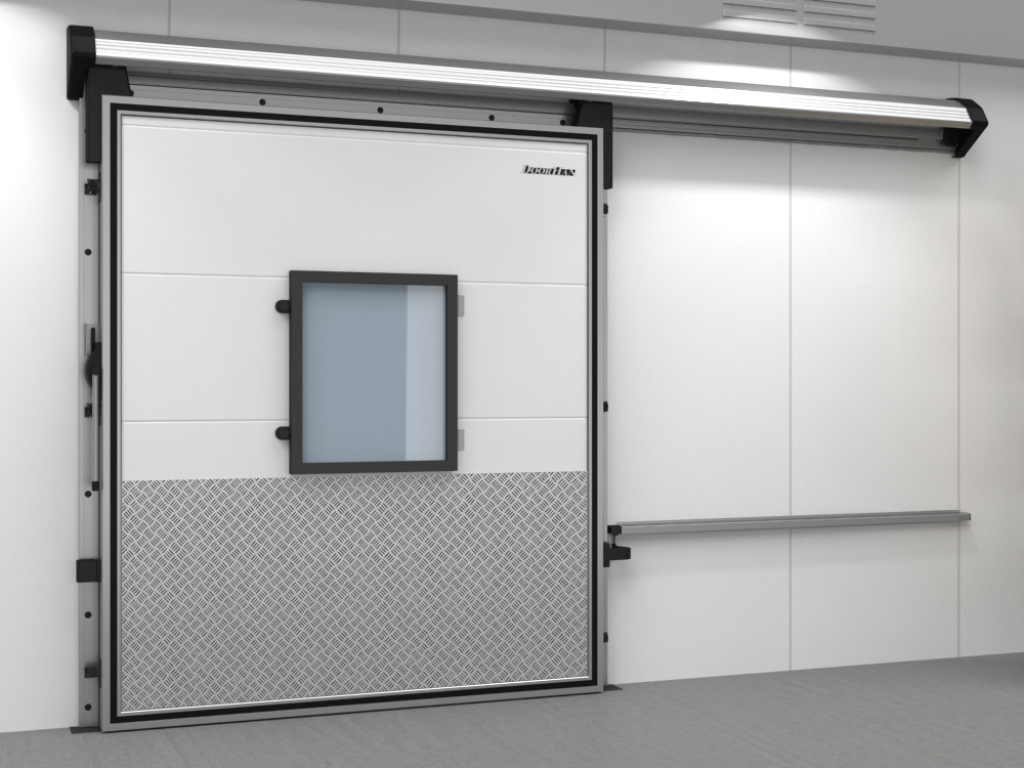

Вид двери откатной для камер с регулируемой газовой средой (РГС)
ЗОНА ПРИМЕНЕНИЯ
Хранилища фруктов и овощейПРЕИМУЩЕСТВА
ГЕРМЕТИЧНОСТЬ
Стопроцентная герметичность двери позволяет сохранить более высокое давление внутри помещения.
КОРРОЗИОННАЯ СТОЙКОСТЬ
Алюминий, использующийся для изготовления рамы и каркаса полотна, гарантирует повышенную коррозионную стойкость конструкции.
НАДЕЖНОЕ ЗАПИРАНИЕ
Установка эксцентриковых механизмов обеспечивает надежное запирание дверей.
ПРОСТОЙ МОНТАЖ
Легкая и надежная алюминиевая рама обеспечивает простоту монтажа.
УДОБСТВО ПОЛЬЗОВАНИЯ
Люк со смотровым окном дает возможность контролировать состояние хранимых продуктов.
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛЕЙ
ГладкаяЦВЕТА
RAL 9003 белый (полотно)RAL 9006 серебристый (окантовка полотна)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 600 до 3 000 |
| Высота проема, мм | от 1 800 до 3 500 |
| Толщина изоляции, мм | 80 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Сэндвич-панели
2. Окно
3. Эксцентриковые механизмы
4. Алюминиевая рама
5. Алюминиевые профили окантовки полотна
6. Ручка
7. Верхняя направляющая
8. Газовый кран
9. Нижний уплотнитель
10. Утапливаемый порог
11, Нижняя направляющая
12. Нижний ролик
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
 |
Монтаж внутри помещения |
 |
Монтаж по фасаду здания |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Открытие влево |
 |
Открыте вправо |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Откатная система |
 |
Алюминиевая рама |
 |
Полотно двери |
 |
Комплект верхних роликовых опор |
 |
Рычажная ручка |
 |
Эксцентриковые механизмы |
 |
Утапливаемый порог |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Защитный декоративный короб |
 |
Защитный бампер |
 |
Окно |
 |
Газовый кран |
 |
Внутренняя рама |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Толщина заполнения, мм | 80 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Высота, мм | 700 |
| Длина, мм | зависит от высоты полотна дверей |
| Ширина, мм | зависит от ширины полотна дверей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности холодильных дверей производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Откатные двери для камер с регулируемой газовой средой обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки.
НОВИНКИ
 |
Система уплотнителя по периметру полотна обеспечивает лучшее прилегание |
 |
Регулируемые петли крепления окна |

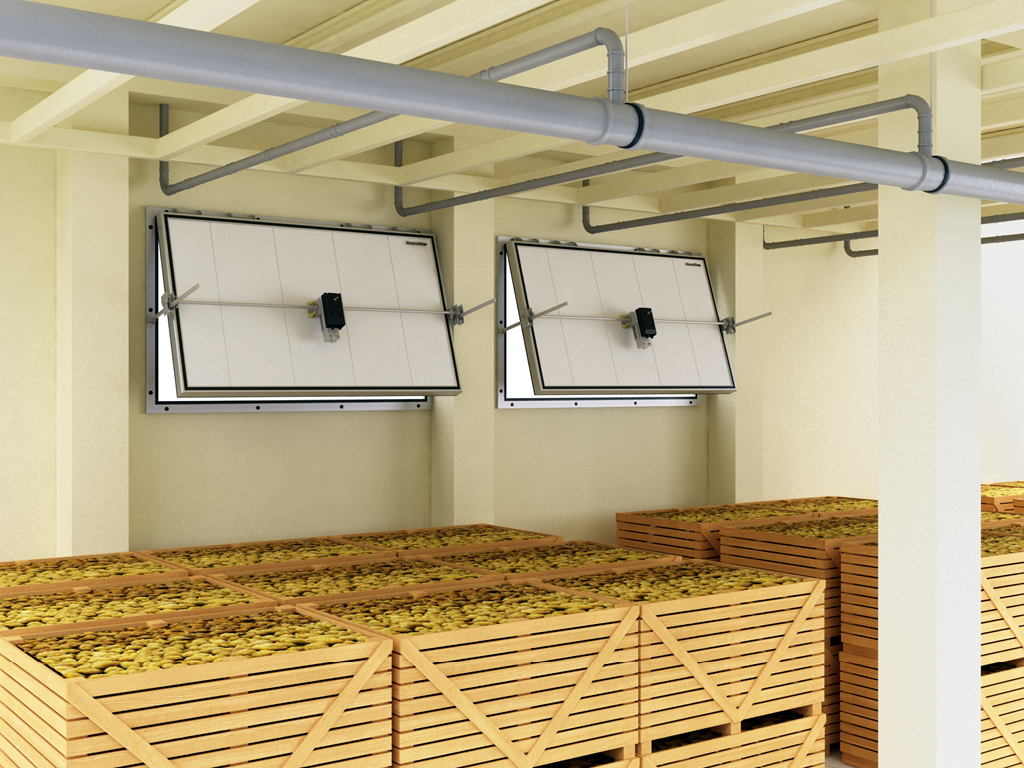

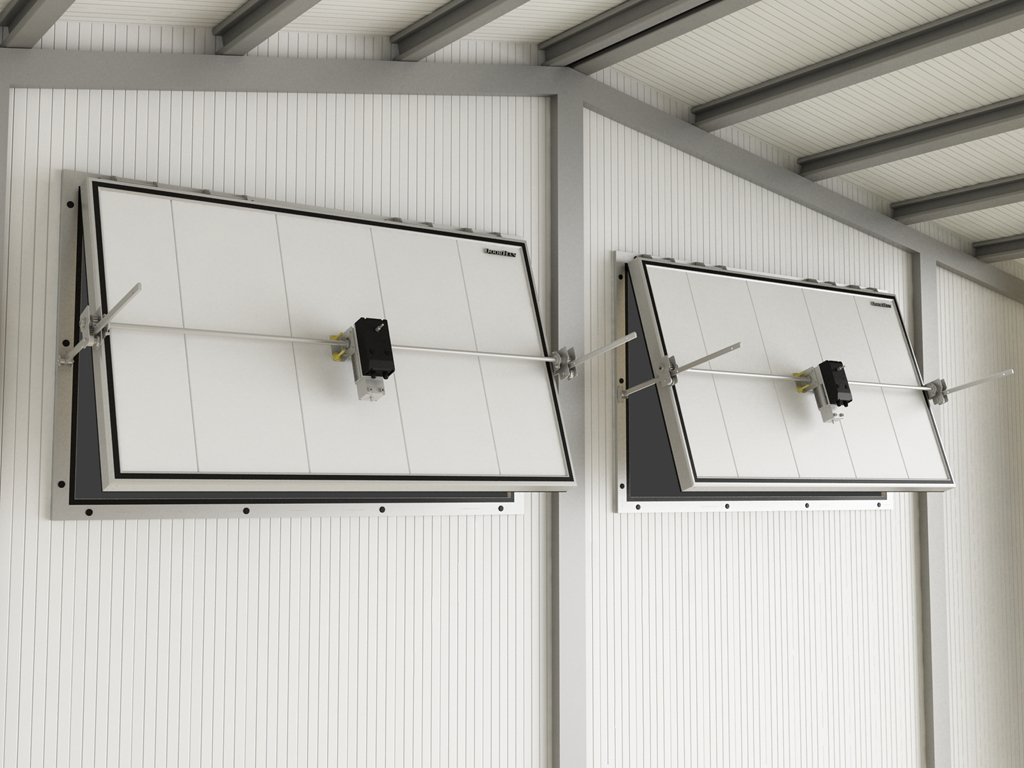

Изделие применяется для создания автоматизированной системы вентиляции больших овощехранилищ. Вентиляционный клапан позволяет сократить затраты собственника за счет использования уличного воздуха для вентиляции помещения.
Вид вентиляционного клапана для овощехранилищ
ЗОНА ПРИМЕНЕНИЯ
Устанавливается в овощехранилищахПРЕИМУЩЕСТВА
ЭКСПЛУАТАЦИЯ В АГРЕССИВНЫХ СРЕДАХ
Алюминиевые рама и каркас полотна с порошковым напылением предназначены для работы в условиях агрессивных сред.
НАДЕЖНОСТЬ
Стальные петли имеют увеличенный ресурс использования.
ОБОГРЕВАЕМЫЙ КОНТУР
Обогрев рамы предотвращает примерзание уплотнителя и исключает обмерзание проема в зимний период.
РЕМОНТОПРИГОДНОСТЬ
Высокая ремонтопригодность: возможность замены любого вышедшего из строя элемента, включая отдельные панели полотна.
ПРОТИВОПОЖАРНЫЕ СВОЙСТВА
Использование промышленных PIR-панелей с классом горючести Г1 (шириной 1 150 мм) наделяет клапан высокими противопожарными свойствами.
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белый (полотно)RAL 9006 серебристый (окантовка полотна)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 200 до 4 000 |
| Высота проема, мм | от 1 000 до 2 000 |
| Толщина изоляции, мм | 80 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Сэндвич-панели толщиной 80 мм
2. Алюминиевая окантовка полотна
3. Система уплотнителей
4. Крышка декоративная
5. Алюминиевая рама

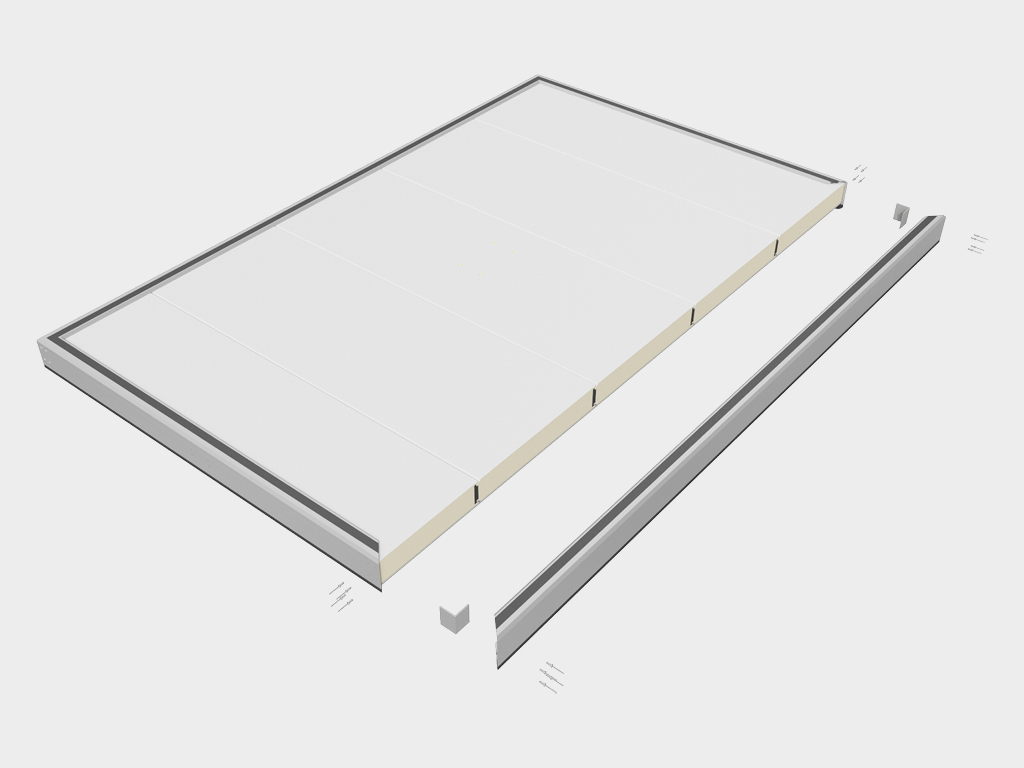

6. Сухарные соединиения для сборки рамы
7. Заглушки декоративные
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема.
B — ширина проема.
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж внутри помещения. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Монтаж без автоматики (под будущую установку привода) |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева |
 |
Полотно вентиляционного клапана |
 |
Комплект петель |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Рама проема внутренняя |
 |
Обогрев периметра рамы для обеспечения работы при низких температурах |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | |
| Антикоррозионная стойкость | высокая | |
| Толщина, мм | 80 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Для обеспечения надежной и бесперебойной работы клапана рекомендуется регулярно проводить его технический осмотр и обслуживание.
Не подвергайте клапан ударам и не препятствуйте его свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания клапана в проеме отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Высота, мм | 700 |
| Длина, мм | зависит от ширины полотна клапана |
| Ширина, мм | зависит от высоты полотна клапана |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности вентиляционных клапанов для овощехранилищ, произведенных концерном DoorHan, сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Вентиляционные клапаны для овощехранилищ обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции, произвести его замену возможно в кратчайшие сроки
НОВИНКИ
 |
Легая и устойчивая к коррозии алюминиевая рама |
 |
Скрытые кабель-каналы для установки ПЭНа обогрева |
 |
Система уплотнителей, обеспечивающая надежную герметизацию проема |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Среднетемпературные и низкотемпературные вертикально-подъемные двери IDV предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.
Вид вертикально-подъёмной двери для охлаждаемых помещений
ЗОНА ПРИМЕНЕНИЯ
.jpg)
Установка на пищевых производствах.jpg)
Установка на предприятиях пищевого ритейлаПРЕИМУЩЕСТВА
КОРРОЗИОННАЯ СТОЙКОСТЬ
Высокая коррозионная стойкость обеспечивается применением алюминия и оцинкованной стали.
УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ПОВРЕЖДЕНИЯМ
Надежная защита от механических повреждений в процессе эксплуатации.
ПОЛНАЯ РЕМОНТОПРИГОДНОСТЬ
Полная ремонтопригодность: возможна замена любого поврежденного элемента, включая отдельные панели полотна.
МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К БОКОВЫМ РАССТОЯНИЯМ ПРОЕМА
Вертикальный подъем полотна не требует свободного пространства рядом с проемом и позволяет поставить несколько дверей на одной стене с минимальным расстоянием между ними.
ПРОТИВОПОЖАРНЫЕ СВОЙСТВА
Промышленные PIR-панели с классом горючести Г1 (шириной 1 150 мм) наделяют дверь высокими противопожарными свойствами.
ДИЗАЙН
ПОВЕРХНОСТЬ СТАЛЬНОЙ СЭНДВИЧ-ПАНЕЛИ
ГладкаяПОВЕРХНОСТЬ АЛЮМИНИЕВОЙ СЭНДВИЧ-ПАНЕЛИ
.jpg)
Широкая полоса (с внешней стороны).jpg)
Доска (с внутренней стороны)ЦВЕТА
RAL 9003 белый (полотно)RAL 9006 серебристый (каркас полотна и рама)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 800 до 3 000 |
| Высота проема, мм | от 1 800 до 4 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | высота светового проема + 400 |
| Пристенки, мм | от 450 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
Полотно двери
Несущая балка рамы
Алюминиевый профиль-стойка
Алюминиевый профиль-поперечина
Алюминиевый профиль-надставка
Вертикальные направляющие
Цепь
Кронштейн цепи
Противовес
Нижний угловой кронштейн
Устройство защиты от падения полотна
Роликовая опора
Амортизатор
Ручка двери
Защитный короб
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж снаружи помещения |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
.jpg) |
Среднетемпературное исполнение |
ПАРАМЕТРЫ СРЕДНЕТЕМПЕРАТУРНЫХ ДВЕРЕЙ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от +6 до -5 |
| Температурный режим перед дверью, ° С | от +35 до 0 |
| Влажность, % | до 100 |
.jpg) |
Низкотемпературное исполнение, панель 80 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 80 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | от -5 до -18 |
| Температурный режим перед дверью, ° С | от +35 до -18 |
| Влажность, % | до 100 |
.jpg) |
Низкотемпературное исполнение, панель 120 мм |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -18 до -27 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
.jpg) |
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна |
ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | от -27 до -35 |
| Температурный режим перед дверью, ° С | от +50 до -35 |
| Влажность, % | до 100 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
.jpg) |
Алюминиевая система направляющих |
.jpg) |
Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева |
.jpg) |
Полотно двери из сэндвич-панелей |
.jpg) |
Уплотнитель периметра полотна двери |
.jpg) |
Утапливаемая ручка для открывания и закрывания двери |
.jpg) |
Защитный декоративный короб |
.jpg) |
Балансирующий механизм |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
.jpg) |
Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме |
.jpg) |
Обогрев полотна двери |
.jpg) |
Защитные бамперы из рифленого алюминия |
.jpg) |
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | |
| Антикоррозионная стойкость | Высокая устойчивость к коррозии | |
| Вес полотна, кг/м² | 20 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Для обеспечения надежной и бесперебойной работы дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Двери должны открываться и закрываться без затруднений.
УПАКОВКА
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | Пенопластовые уголки, пузырчатая пленка, стретч-пленка |
| Длина, мм | Высота полотна + 50 |
| Ширина, мм | Ширина полотна + 50 |
| Высота, мм | Толщина изоляции + 50 |
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Ширина, мм | Ширина полотна + 320 |
| Длина, мм | Высота полотна + 460 |
| Высота, мм | 700 ( при толщине изоляции 80 мм); 750 ( при толщине изоляции 120 мм) |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности холодильных дверей производства концерна DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Вертикально-подъемные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, без замены всего изделия.
НОВИНКИ
.jpg) |
Вертикальный подъем позволяет экономить полезную площадь морозильных камер. |
.jpg) |
Система защиты от падения полотна обеспечивает высокую безопасность при эксплуатации двери. |
.jpg) |
Контуры обогрева полотна и рамы позволяют эксплуатировать двери при самых низких температурах. |
Применяется в пищевой промышленности, торговле. Служит для разделения внутрицеховых зон с разными тепловлажностными условиями.
Вид двери технологической одностворчатой
ЗОНА ПРИМЕНЕНИЯ
Предприятия пищевого производства
Кафе, бары, рестораны
Предприятия пищевого ритейлаПРЕИМУЩЕСТВА
ГЕРМЕТИЧНОСТЬ
Двойной контур уплотнения обеспечивает высокую герметизацию проема.
УСТАНОВКА БЕЗ УСИЛЕНИЯ ПРОЕМА
Внешняя и внутренняя части алюминиевой рамы позволяют устанавливать двери на стены из сэндвич-панелей без дополнительных силовых конструкций.
ЭКСПЛУАТАЦИЯ В АГРЕССИВНЫХ СРЕДАХ
Алюминиевая рама с порошковым напылением может эксплуатироваться в условиях агрессивных сред.
МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К РОВНОСТИ ПОЛА
Беспороговое исполнение и нижний уплотнитель двери позволяют нивелировать неровности пола.
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белый (полотно)RAL 9006 серебристый (окантовка полотна)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 800 до 1 200 |
| Высота проема, мм | от 1 600 до 2 700 |
| Толщина изоляции, мм | 40 |
| Притолока, мм | от 60 |
| Пристенки, мм | от 60 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Сэндвич-панели
2. Алюминиевые профиля окантовки полотна двери
3. Алюминиевая рама
4. Петли
5. Декоративная крышка
6. Нижний уплотнитель
7. Врезной замок
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж |
 |
Монтаж с внутренней рамой |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Открытие вправо |
 |
Открытие влево |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Алюминиевая рама |
 |
Полотно двери |
 |
Комплект фурнитуры |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Внутренняя алюминиевая рама |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Толщина заполнения, мм | 40 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Для обеспечения надежной и бесперебойной работы дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открытию и закрытию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования
Своевременно очищайте подвижные элементы дверей от загрязнений.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | зависит от высоты створки |
| Ширина, мм | зависит от ширины створки |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности холодильных распашных дверей, произведенных концерном DoorHan, сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Двери технологические одностворчатые обладают повышенной антикоррозионной стойкостью и могут использоваться в агрессивной среде.
НОВИНКИ
 |
Монтаж без внутренней рамы |
 |
Монтаж с внутренней рамой |
Применяется в пищевой промышленности, торговле. Служит для разделения внутрицеховых зон с разными тепловлажностными условиями.
Вид двустворчатой технологической двери
ЗОНА ПРИМЕНЕНИЯ
Предприятия пищевой промышленности
Кафе, бары, рестораны
Предприятия пищевого ритейлаПРЕИМУЩЕСТВА
ГЕРМЕТИЧНОСТЬ
Двойной контур уплотнения обеспечивает высокую герметизацию проема.
УНИВЕРСАЛЬНЫЙ ЗАМОК
Створка с замком является активной. Замок может быть установлен как на левую, так и на правую створку.
УСТАНОВКА БЕЗ УСИЛЕНИЯ ПРОЕМА
Внешняя и внутренняя части алюминиевой рамы позволяют устанавливать двери на стены из сэндвич-панелей без дополнительных силовых конструкций.
ЭКСПЛУАТАЦИЯ В АГРЕССИВНЫХ СРЕДАХ
Алюминиевая рама с порошковым напылением может эксплуатироваться в условиях агрессивных сред.
МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К РОВНОСТИ ПОЛА
Беспороговое исполнение и нижний уплотнитель двери позволяют нивелировать неровности пола.
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003, белый (полотно)RAL 9006, серебристый (окантовка полотна)ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 000 до 2 400 |
| Высота проема, мм | от 1 600 до 2 700 |
| Толщина изоляции, мм | 40 |
| Притолока, мм | от 60 |
| Пристенки, мм | от 60 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Сэндвич-панели
2. Алюминиевый профиль окантовки полотна дверей
3. Алюминиевая рама
4. Петли
5. Декоративные крышки
6. Нижний уплотнитель
7. Врезной замок
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж |
 |
Монтаж с внутренней рамой |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Активная створка слева |
 |
Активная створка справа |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
|
Алюминиевая рама |
 |
Полотно двери (активная и пассивная створки) |
 |
Комплект фурнитуры |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Внутренняя алюминиевая рама |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Толщина заполнения, мм | 40 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Для обеспечения надежной и бесперебойной работы дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Необходимо своевременно очищать подвижные элементы конструкции от загрязнений.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | Зависит от высоты створок |
| Ширина, мм | Зависит от ширины створок |
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Двери технологические двустворчатые обладают повышенной антикоррозионной стойкостью и могут использоваться в агрессивной среде.
НОВИНКИ
|
Монтаж без внутренней рамы |
 |
Монтаж с внутренней рамой |
 |
Нижний уплотнитель обеспечивает надежную герметизацию проема |
