СЕКЦИОННЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60

Секционные противопожарные ворота применяются в качестве защиты от огня и распространения дыма в смежные с источником возгорания помещения. Изготавливаются из специальных огнестойких панелей с минераловатной прослойкой, имеют конструкцию классических секционных ворот. По периметру ворот крепится резиновый уплотнитель и терморасширяющаяся лента, которая при нагревании увеличивается в размере и герметизирует проем. Устанавливаются в промышленных и складских помещений, парковках, жилых и торговых комплексах. Для автоматизации противопожарных секционных ворот применяются электроприводы DoorHan, которые при получении сигнала с пожарной сигнализации переводят ворота из их стационарного положения «открыто», в закрытое.

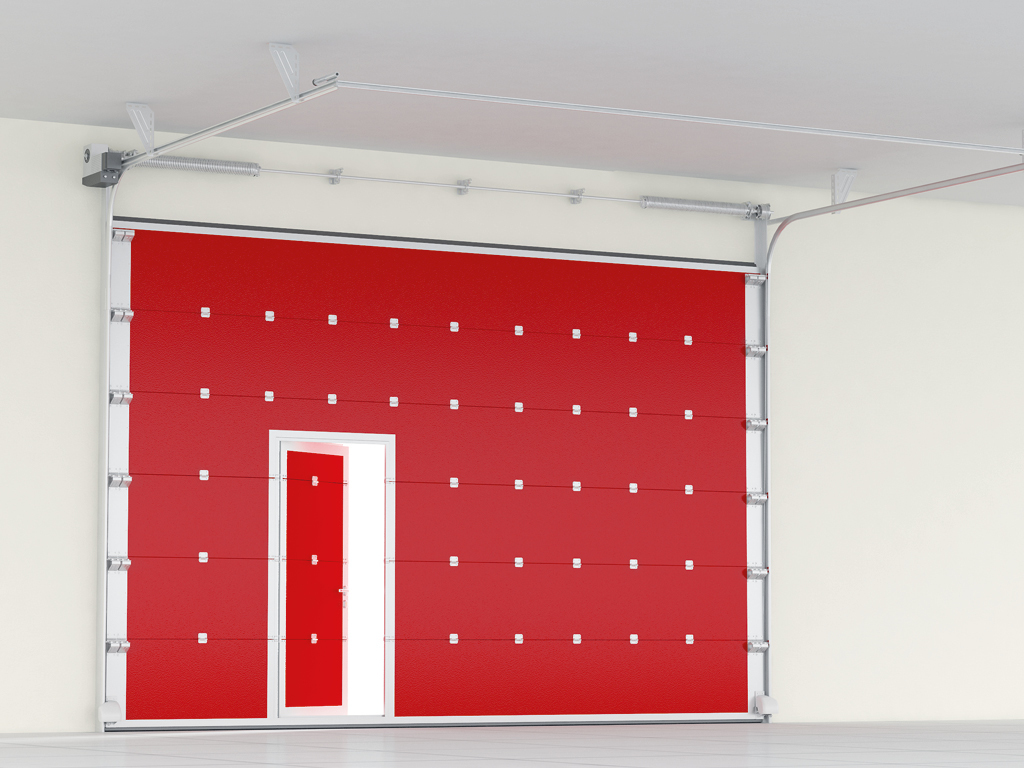

Внутренняя сторона противопожарных секционных ворот

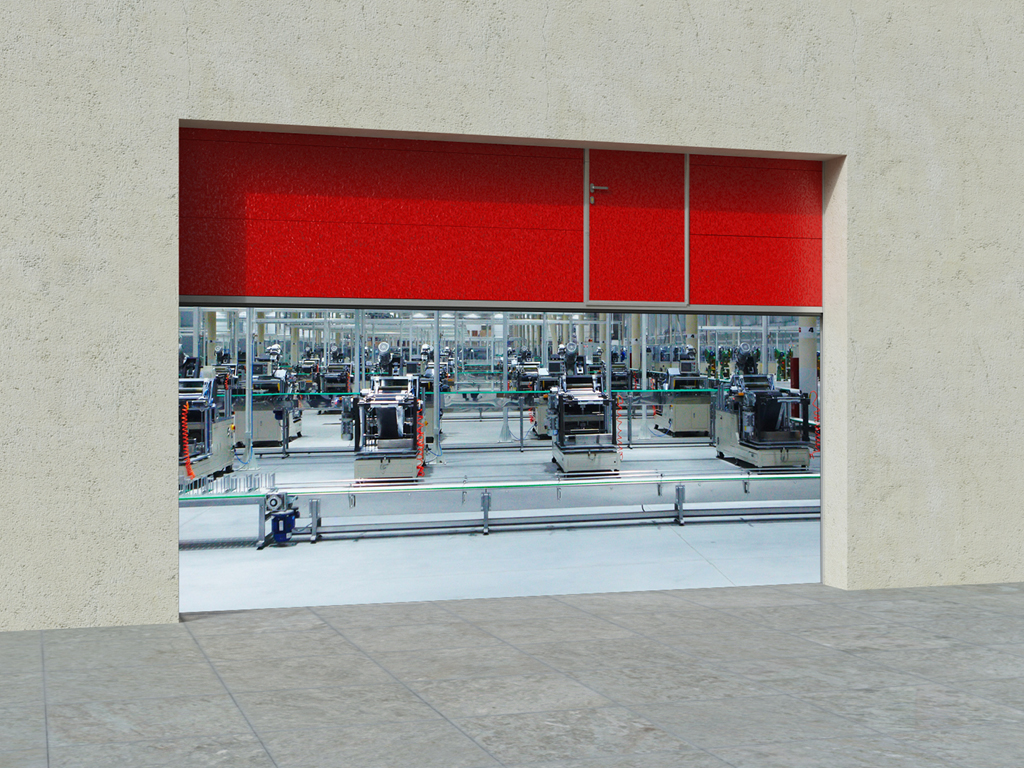

Промышленные помещения

Паркинги, жилые и торговые комплексы

Складские помещения

ВЫСОКОЕ КАЧЕСТВО

Контроль всего цикла производства и изготовление комплектующих из высокотехнологичных материалов гарантируют качество и долговечность конструкции ворот.

НАДЕЖНАЯ ЗАЩИТА ЗДАНИЙ С ПОВЫШЕННЫМИ ТРЕБОВАНИЯМИ К ПОЖАРНОЙ БЕЗОПАСНОСТИ

Сертификаты подтверждают соответствие требованиям пожарной безопасности, надежность и безопасность продукции.

ПРОДУМАННАЯ КОНСТРУКЦИЯ

Прочная конструкция ворот с качественными комплектующими гарантирует правильную балансировку, надежное соединение огнестойких панелей полотна, прижим полотна к плоскости проема, герметизацию мест прилегания и стыков частей полотна системой уплотнителей.

БОЛЬШОЙ ВЫБОР КОНСТРУКТИВНЫХ РЕШЕНИЙ

Возможность выбора встраиваемых объектов и дополнительной комплектации обеспечивает удобство эксплуатации, безопасность людей при эвакуации и тушение огня без необходимости подъема ворот.

КОНКУРЕНТНАЯ ЦЕНА

Минимизация затрат благодаря полному циклу производства всех элементов конструкции на современном технологичном оборудовании.

МИНИМАЛЬНЫЕ СРОКИ ПРОИЗВОДСТВА

Все комплектующие для противопожарных ворот изготавливаются на собственном заводе концерна в Москве, что гарантирует оптимальные сроки производства продукции.

БЫСТРЫЙ РАСЧЕТ СТОИМОСТИ

Мы предлагаем оперативный предварительный расчет стоимости изделия, изготовленного по индивидуальным размерам заказчика.

ПОСТАВКА В СТРАНЫ ЕАЭС

Широкая дилерская сеть и развитая логистика позволяют выполнять поставку изделий в страны Евразийского экономического союза в минимальные сроки.

СЕРТИФИКАЦИЯ ISO 9001

Все заводы МК DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.

ТИП ПОВЕРХНОСТИ СЭНДВИЧ-ПАНЕЛИ

Stucco

ЦВЕТА

RAL 9002 белый (стандартный)

RAL 8014 коричневый (стандартный)

RAL 9003 белый

RAL 5005 синий

RAL 6005 зеленый

RAL 3005 бордовый

RAL 9006 серебристый

RAL 1014 бежевый

RAL 7004 серый

RAL 3000 красный

RAL 7016 антрацит

Нестандартный цвет по карте RAL (наценка)

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 6 000*
Ширина проема, мм	от 2 000 до 6 000*
Притолока, мм	от 650
Пристенки, мм	от 300
Глубина помещения, мм	высота проема + 700
	* ворота размером более 5 000 мм по ширине и высоте необходимо предварительно согласовывать с конструктором

1. Направляющая для полотна ворот

2. Торсионный механизм

3. Вал

4. Верхний профиль

5. Боковая опора с роликом

6. Угловые стойки

7. Кронштейн крепления горизонтальных направляющих к потолку

8. Амортизатор

9. Устройство защиты от обрыва пружины

10. Барабан

11. Верхний уплотнитель

12. Петля

13. Полотно ворот из сэндвич-панелей

14. Боковая крышка

15. Кронштейн с устройством защиты от обрыва троса

16. Нижний профиль

17. Нижний уплотнитель

Замер каждой величины необходимо производить как минимум по трем точкам:

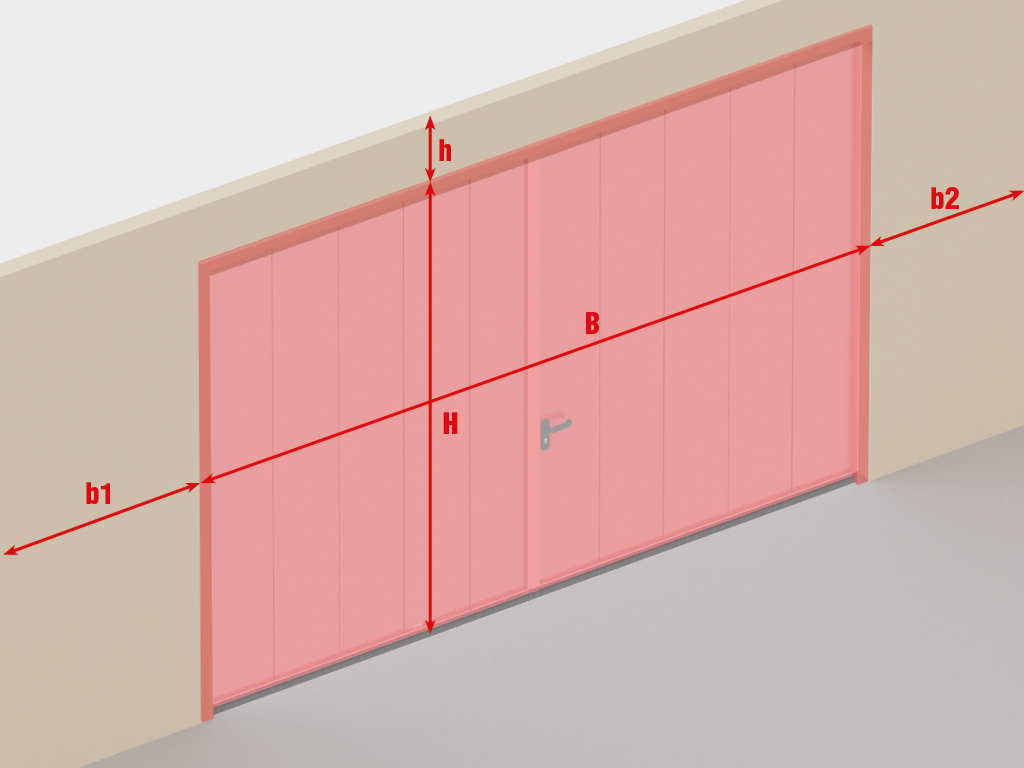

Н – высота проема (расстояние от пола до верха проема);

В – ширина проема (расстояние от левого края до правого края проема);

h – притолока (расстояние от верха проема до потолка);

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия);

D – глубина помещения (расстояние от края проема до внутренней стены гаража).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

Накладной монтаж. Система направляющих устанавливается на пристенки и притолоку с внутренней стороны проема относительно помещения

Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды. Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист толщиной 0,5 мм; 4) усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость).

Секционные противопожарные ворота. Основные размеры.
Благодаря тому, что ворота открываются вверх и откатываются под потолок, они не занимают много места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки.
Ворота спроектированы и изготовлены из высококачественных материалов с применением современных технологий. Противопожарные секционные ворота DoorHan имеют более легкий вес по сравнению с аналогами, предлагаемыми на рынке. Они обладают высокой прочностью, термо- и звукоизоляцией. Противопожарные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

СЕКЦИОННЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА. ОСНОВНЫЕ РАЗМЕРЫ.

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина полотна	B + 200

Стандартный подъем

СТАНДАРТНЫЙ ПОДЪЕМ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 650
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 425
Ab, мм Высота оси вала и барабана	А + 166
A1, мм Высота вертикальной направляющей	A - 580
A2, мм Высота горизонтальной направляющей	A - 110
E, мм Длина горизонтальных направляющих	H + 479
B1, мм Координата промежуточной точки крепления направляющих к потолку	E/2
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

Стандартный наклонный подъем

СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h > 650
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 445
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	450

Высокий подъем

ВЫСОКИЙ ПОДЪЕМ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 750
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	A - 580
A2, мм Высота горизонтальной направляющей	A - 53
E, мм Длина горизонтальных направляющих	H - НL + 470…900
B1, мм Координата промежуточной точки крепления направляющих к потолку	E/2
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

Наклонный высокий подъем

НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	700
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15…749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330…580
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	зависит от угла α°
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	450

Высокий подъем, вал снизу

ВЫСОКИЙ ПОДЪЕМ, ВАЛ СНИЗУ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 1 650
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400…600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал)
A1, мм Высота вертикальной направляющей	A-580
A2, мм Высота горизонтальной направляющей	A-53
E, мм Длина горизонтальных направляющих	H - НL + 470…900
B1, мм Координата промежуточной точки крепления направляющих к потолку	E/2
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

Высокий наклонный подъем вал снизу

ВЫСОКИЙ НАКЛОННЫЙ ПОДЪЕМ ВАЛ СНИЗУ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h > 1 750 — старая система; h > 2 440 — новая система
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	HL ≥ 1 330 — старая система; HL ≥ 2 020 — новая система
A, мм Высота угловой стойки	H + HL + 235
Ab, мм Высота оси вала и барабана	H + 680 — старая система; H + 1 370 — новая система
A3, мм Размер ограничивающий рабочую зону ворот (без привода или с приводом на вал)	H + 800...1 000
B1, мм Координата промежуточной точки крепления направляющих к потолку	A3/2
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)

Вертикальный подъем вал снизу

ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ВАЛ СНИЗУ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> H + 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 200
Ab, мм Высота оси вала и барабана	H + 400…600 + 280 (монтаж на трубе); H + 1 203 (октагональный вал)
S, мм Минимальное боковое пространство	300
Q, мм Зона расположения привода на вал	450

	Щит ворот толщиной 60 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности и усиливающими профилями
	Окрашенные торсионные пружины подбираются индивидуально, учитывая вес щита ворот, что обеспечивает долговечность конструкции
	Комплект боковых направляющих изготовлен из оцинкованной стали и обладает повышенным запасом прочности
	Устройство защиты от обрыва троса предотвращает падение полотна ворот, срабатывая при его обрыве
	Устройство защиты от разрыва пружины блокирует вал при нештатных ситуациях
	Амортизаторы используются для ограничения хода полотна ворот, а также для придания импульса движению ворот на закрытие
	Коробка с комплектом крепежных элементов и документацией

	Встроенная калитка (размер в свету 900 × 2 051 мм) обеспечивает доступ в помещение без необходимости подъема ворот и может служить эвакуационным выходом. Возможно встраивание калитки в конструкции для перекрытия проема шириной до 5 000 мм
	Огнестойкое окно (размером 400 × 300 мм) в полотне ворот повышает удобство их эксплуатации, обеспечивая обзор пространства за воротами. Окно надежно препятствует выходу огня из помещения, где возник пожар, так как благодаря прочной металлической раме выдерживает высокую механическую нагрузку и не деформируется при значительных перепадах температур и интенсивном нагреве. Противопожарный люк (размер в свету 200 × 200 мм) применяется для тушения пожара без необходимости открывания ворот
	Ручка с противопожарными замками «антипаника» позволит быстро покинуть помещение при эвакуации
	Доводчик предлагается в качестве дополнительной комплектации и может быть установлен на калитку в качестве устройства самозакрывания при пожаре
	Возможность автоматизации противопожарных секционных ворот электроприводами DoorHan (см. раздел «Автоматика для ворот»)
	Приемник внешний двухканальный 433 МГц (DHRE-2)
	Фотоэлементы PHOTOCELL-N
	Сигнальная лампа со встроенной антенной LAMP
	Пульт 4-канальный 433 МГц (TRANSMITTER 4)
	Ключ-кнопка для управления
	Модуль для управления с мобильного телефона

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Предел огнестойкости, мин	не менее 60
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4–0,8
Ресурс, циклов	20 000
Вес полотна, кг/м²	22
Усилие ручного открывания и закрывания, Н, не более	не более 300

1. Секционные противопожарные ворота не предназначены для интенсивного использования. Рекомендуется использование при проверке пожарной сигнализации, сервисном обслуживании и по прямому назначению.

2. Секционные противопожарные ворота должны работать плавно, без заклиниваний и рывков.

3. В случае появления при работе секционных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.

4. Во избежание несчастного случая следите, чтобы в момент работы ворот люди и животные не находились в зоне действия ворот.

5. Следите, чтобы в момент работы ворот в проеме не было посторонних предметов.

6. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с секционными противопожарными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.

7. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.

8. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.

9. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.п.) во время их движения.

10. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.

11. Не допускается при работе ворот удерживать полотно. Это может привести к травме или поломке конструкции.

12. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

13. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.

15. В случае использования секционных противопожарных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	упаковка направляющих ворот представляет собой 2 слоя картона, обернутого с перехлестом не менее 100 мм на стыке листов картона; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Состав	картон пятислойный, стретч-пленка, скотч с логотипом
Длина, мм	от 2 000 до 6 000

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	панели ворот складывают вместе, при этом между панелями прокладывают пенопластовые блоки толщиной 50 мм, по торцам панелей устанавливают пенопластовые блоки толщиной 80 мм для защиты от возможных ударов при транспортировании, фиксируют их скотчем; обматывают панели воздушно-пузырчатой пленкой по всей длине; по торцам панелей пленку загибают по схеме «конверт», стыки заклеивают скотчем
Длина, мм	от 2 000 до 6 000
Ширина, мм	590
Высота, мм	от 300 до 500
Количество в упаковке	от 3 до 5

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	собирают поддон из деревянных брусков при помощи универсальных шурупов по дереву с потайной головкой; шаг поперечных брусков должен равняться 1500 мм; укладывают на собранный поддон пенопластовые блоки толщиной 25–50 мм
Длина, мм	2 000
Ширина, мм	1 100
Высота, мм	подбирается по месту

Покупателю предоставляется гарантия работоспособности секционных противопожарных ворот производства концерна DoorHan на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! В случае несоблюдения правил эксплуатации, а также правил регламента работ по сервисному обслуживанию, гарантия на ворота не распространяется.

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

	Получен сертификат соответствия на секционные противопожарные ворота требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017). Наличие данного сертификата дает право беспрепятственно реализовывать продукцию на территории стран Евразийского экономического союза.
	Стальные вставки и профили, установленные внутри и снаружи верхней и нижней панелей, обеспечивают необходимую жесткость. Алюминиевый профиль-усилитель устанавливается на верхнюю панель калитки. ПРИМЕЧАНИЕ: особенность конструкции для ворот шириной более 4 500 мм с калиткой.
	Для усиления жесткости в зоне калитки используются специальные стальные профили, а увеличенная высота порога калитки обеспечивает дополнительную прочность. ПРИМЕЧАНИЕ: особенность конструкции для ворот шириной более 4 500 мм с калиткой.

Установка противопожарных секционных ворот в складском помещении

Установка противопожарных секционных ворот в производственном помещении

Противопожарные секционные ворота в складском помещении

Противопожарные секционные ворота с встроенной калиткой

Противопожарные секционные ворота на спортивном объекте

Противопожарные секционные ворота в производственном помещении

Противопожарные секционные ворота на объекте перерабатывающей промышленности

ОТКАТНЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60, EI90

Установка откатных противопожарных ворот является оптимальным способом перекрытия больших проемов. Огнестойкость ворот обеспечивается за счет использования в их конструкции панелей с наполнителем из минеральной ваты. На полотно ворот и в проем устанавливаются специальные профили и терморасширяющаяся лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. Используются в промышленных и складских помещениях, парковках, жилых и торговых комплексах.

Противопожарные откатные одностворчатые ворота

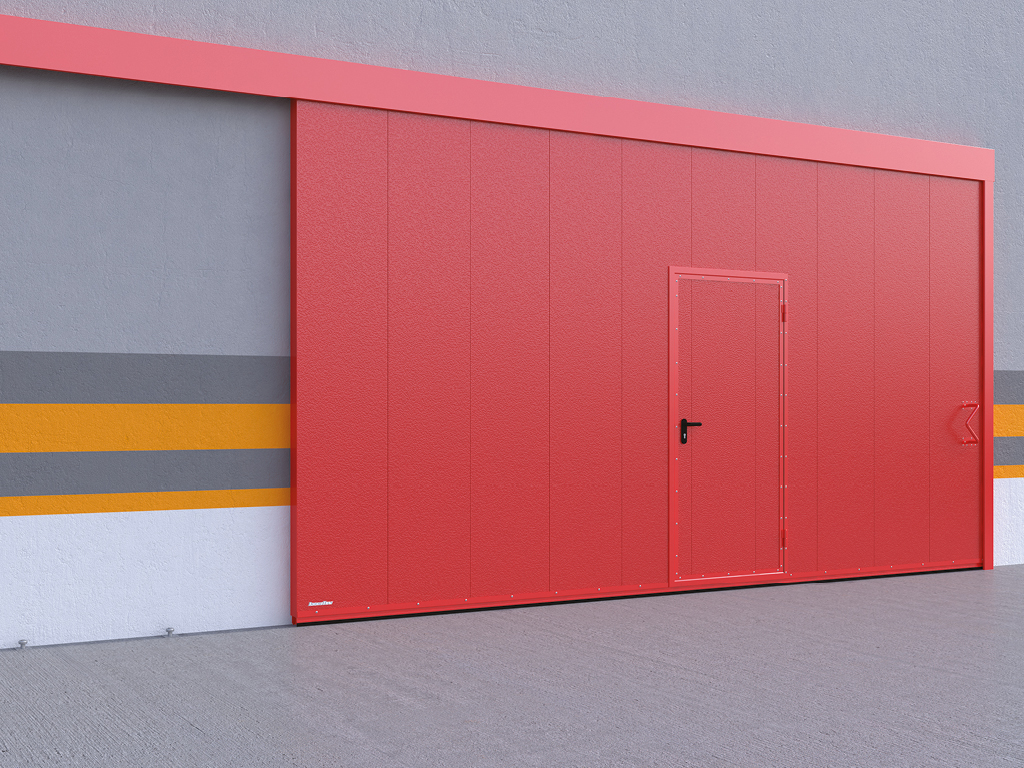

Откатные одностворчатые противопожарные ворота устанавливаются в промышленных и складских помещениях, паркингах, жилых и торговых комплексах

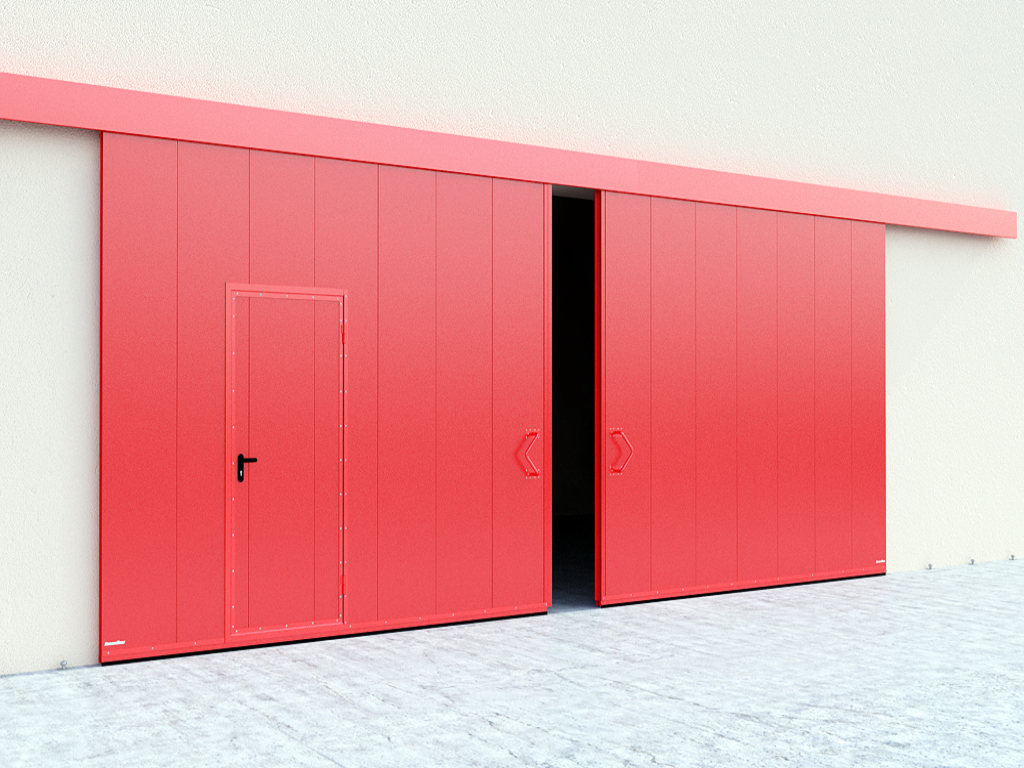

Откатные двустворчатые противопожарные ворота устанавливаются в промышленных и складских помещениях, паркингах, жилых и торговых комплексах

КАЧЕСТВЕННОЕ ПРОИЗВОДСТВО И ОПТИМАЛЬНОЕ СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Контроль всего цикла производства обеспечивает гарантированное качество ворот, а быстрая поставка ремонтной комплектации – сокращение сроков работ по сервисному обслуживанию.

НАДЕЖНАЯ ЗАЩИТА ЗДАНИЙ С ПОВЫШЕННЫМИ ТРЕБОВАНИЯМИ К ПОЖАРНОЙ БЕЗОПАСНОСТИ

ПЕРЕКРЫТИЕ ПРОЕМОВ БОЛЬШИХ РАЗМЕРОВ

Откатные противопожарные ворота позволяют перекрывать большие проемы и эффективно локализовать очаг возгорания.

БОЛЬШОЙ ВЫБОР КОНСТРУКТИВНЫХ РЕШЕНИЙ И АВТОМАТИЗАЦИИ

Большой выбор встраиваемых объектов, дополнительной комплектации и вариантов автоматизации позволяет установить данные ворота на объекты с самыми разнообразными техническими и архитектурным требованиями.

КОНКУРЕНТНАЯ ЦЕНА

МИНИМАЛЬНЫЕ СРОКИ ПРОИЗВОДСТВА

БЫСТРЫЙ РАСЧЕТ СТОИМОСТИ

ПОСТАВКА В СТРАНЫ ЕАЭС

СЕРТИФИКАЦИЯ ISO 9001

Все заводы МК DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.

ТИП ПОВЕРХНОСТИ СЭНДВИЧ-ПАНЕЛИ

Stucco

ЦВЕТА

RAL 7004 (серый, стандартный)

RAL 8014 (коричневый)

RAL 9003 (белый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL (наценка)

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 6 000
Ширина проема, мм	от 2 000 до 7 000 (одностворчатые ворота)
Ширина проема, мм	от 2 000 до 9 000 (двустворчатые ворота)
Притолока, мм	от 450
Пристенки, мм	от 250 со стороны столба-ловителя; от 450 со стороны столба-ловителя в случае установки навального привода; от 500 со стороны столба-ловителя в случае, если ворота устанавливаются с противовесом; ширина проема + 350 со стороны направления открывания ворот (для одностворчатых)
Пристенки, мм	ширина проема / 2 + 150 с двух сторон при симметричных створках; при несимметричных створках — ширина створки + 400 с двух сторон (для двустворчатых)

1. Полотно ворот

2. Нижний направляющий ролик

3. Балка с навесными опорами

4. Защитный короб

5. Встроенная калитка

6. Столб-ловитель

7. Ручка

Замер каждой величины необходимо производить как минимум по трем точкам во избежание неточностей:

H – высота проема (расстояние от пола до верха проема);

B – ширина проема (расстояние от левого края до правого края проема);

h – притолока (расстояние от верха проема до препятствия);

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

Накладной монтаж

Противопожарные ворота удерживают распространение огня и продуктов горения, тем самым увеличивая время, необходимое для принятия жизненно важных решений. Противопожарные откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

Конструкция двустворчатых сдвижных ворот: 1) балка с навесными опорами; 2) полотно ворот; 3) встроенная калитка; 4) защитный короб; 5) ручка; 6) нижний направляющий ролик.

Панели противопожарных сдвижных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами.Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.

Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист толщиной 0,5 мм; 4) усиливающие профили.

Одностворчатые сдвижные ворота.

По техническому заданию заказчика изготавливаются различные конструкции с применением дополнительной комплектации: врезной калитки, системы «антипаника», автоматизации закрывания створок ворот и калиток. Размер калитки в свету 900 × 2 050 мм. Также могут разрабатываться нестандартные решения силами собственного конструкторского бюро.

ОДНОСТВОРЧАТЫЕ СДВИЖНЫЕ ВОРОТА

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина полотна	B + 345

Двустворчатые сдвижные ворота.

ДВУСТВОРЧАТЫЕ СДВИЖНЫЕ ВОРОТА

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина полотна	B/2 + 90

	Полотно ворот толщиной 80 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности
	Роликовая опора
	Ручка (устанавливается с внутренней стороны ворот)
	Ручка (устанавливается с внешней стороны, со стороны монтажа ворот)
	Столб-ловитель (для одностворчатых ворот)
	Балка
	Нижний направляющий ролик
	Дымозащитный профиль

	Встроенная калитка обеспечивает доступ в помещение без необходимости подъема ворот и может служить эвакуационным выходом.. Огнестойкое окно (размером 400 × 300 мм) в полотне ворот повышает удобство их эксплуатации, обеспечивая обзор пространства за воротами. Окно надежно препятствует выходу огня из помещения, где возник пожар, так как благодаря прочной металлической раме выдерживает высокую механическую нагрузку и не деформируется при значительных перепадах температур и интенсивном нагреве. Противопожарный люк (размер в свету 200 × 200 мм) применяется для тушения пожара без необходимости открывания ворот
	Ручка с противопожарными замками «антипаника» позволит быстро покинуть помещение при эвакуации
	Доводчик предлагается в качестве дополнительной комплектации и может быть установлен на калитку в качестве устройства самозакрывания при пожаре
	Установка навального привода повышает удобство открывания ворот и позволяет установить калитку с меньшим порогом
	Установка противовеса обеспечивает надежное закрывание ворот в экстремальных ситуациях без использования привода
	Электромагнит
	Возможность автоматизации откатных противопожарных ворот электроприводами DoorHan для откатных ворот (см. раздел «Автоматика для ворот»)
	Приемник внешний двухканальный с частотой 433 МГц (DHRE-2)
	Фотоэлементы PHOTOCELL-N
	Сигнальная лампа со встроенной антенной LAMP
	Пульт 4-канальный с частотой 433 МГц (Transmitter 4)
	Ключ-кнопка для управления
	Модуль для управления с мобильного телефона
	Блок бесперебойного питания

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
	Ворота откатные EI60
Предел огнестойкости, мин	не менее 60
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4—0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	260	ВПС01 при минимальных размерах
Вес ворот в сборе, кг	290	ВПС02 при минимальных размерах
Вес ворот в сборе, кг	1 450	ВПС01 при максимальных размерах
Вес ворот в сборе, кг	2 100	ВПС02 при максимальных размерах
	Ворота откатные EI90
Предел огнестойкости, мин	не менее 90
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4—0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	275	ВПС01 при минимальных размерах
Вес ворот в сборе, кг	300	ВПС02 при минимальных размерах
Вес ворот в сборе, кг	1 475	ВПС01 при максимальных размерах
Вес ворот в сборе, кг	2 115	ВПС02 при максимальных размерах

1. Сдвижные противопожарные ворота должны работать плавно, без заклиниваний и рывков.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. В случае появления посторонних звуков (скрип, скрежет) во время работы сдвижных ворот, необходимо приостановить их использование и обратиться к квалифицированному персоналу.

4. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.

5. Во избежание несчастных случаев следите за тем, чтобы люди и животные не находились в зоне движеня ворот во время их работы.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

7. В случае установки дополнительного оборудования, не предусмотренного для использования совместно со сдвижными противопожарными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.

8. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.

9. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.

10. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т. п.) во время их движения.

11. Если в воротах установлена калитка, то прежде чем приводить ворота в движение, необходимо убедиться, что она закрыта.

12. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.

13. Не допускается удерживать полотно сдвижных ворот во время работы. Это может привести к травме или поломке конструкции.

14. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

15. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

16. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.

17. В случае использования сдвижных противопожарных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	Зависит от длины противопожарных панелей
Высота, мм	500
Ширина, мм	620
Количество в упаковке	6 панелей

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Упаковка панелей
Длина, мм	Зависит от длины противопожарной панели
Высота, мм	500
Ширина, мм	620
Количество в упаковке	6 панелей
Описание	Упаковка короба. При укладке коробов друг в друга между ними должны быть проложены полоски из гофрокартона с шагом 700–1 000 мм по длине. Соединительные уголки и крышки укладывают внутрь короба, прокладывая между ними картон и фиксируя их скотчем от смещения. Оборачивают коробы ВП‑пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают короб скотчем по всей длине винтовой спиралью. Упакованные коробы укладывают сверху сборного поддона с панелями, крепят ПП‑лентой с прокладкой картонных уголков в местах стяжки.

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Поддон из брусьев 75 × 75 мм с шагом поперечных брусков равным 750 мм. Длина поддона выбирается так, чтобы свес панелей за край не превышал 700 мм. Все бруски поддона должны скрепляться между собой саморезами по дереву длиной не менее 135 мм: по 2 штуки на каждом месте соединения. Допускается увеличивать шаг расположения поперечных брусьев до 1 500 мм, исходя из длины и массы упаковываемых панелей
Длина, мм	Завист от длины панелей
Высота, мм	Подбирается по месту
Ширина, мм	800

Покупателю предоставляется гарантия работоспособности сдвижных противопожарных ворот, произведенных концерном DoorHan, на срок 1 год с момента приобретения их заказчиком.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 3 м или подъемного крана. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Рекомендуется хранить сэндвич-панели и другую комплектацию ворот в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Комплектация ворот должна быть защищена от прямых солнечных лучей, атмосферных осадков и загрязнений.

Получены сертификаты соответствия на откатные противопожарные ворота требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017). Наличие данных сертификатов дает право беспрепятственно реализовывать продукцию на территории стран Евразийского экономического союза.

Противопожарные одностворчатые ворота, установленные в производственном помещении

Противопожарные двустворчатые ворота, установленные в складском помещении

Откатные противопожарные ворота, установленные в складском комплексе

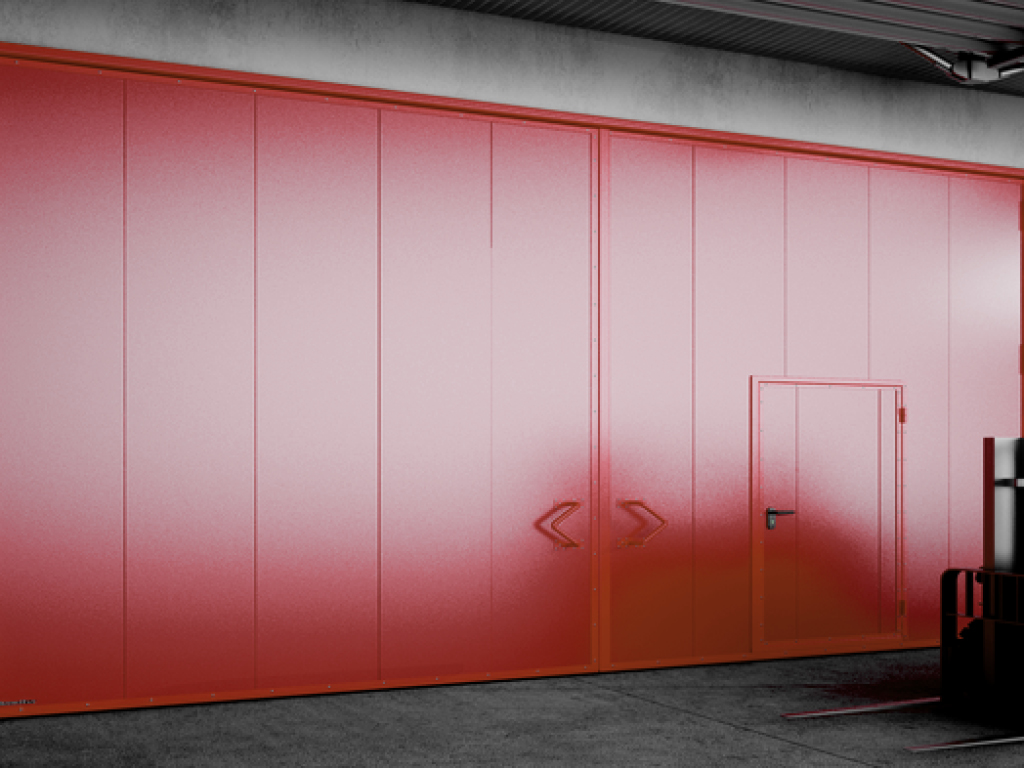

Откатные противопожарные ворота со встроенной в полотно противопожарной дверью

РАСПАШНЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60, EI90

Распашные противопожарные ворота сдерживают распространение огня и продуктов горения, тем самым увеличивая время, необходимое для принятия жизненно важных решений. Огнестойкость ворот обеспечивается за счет использования в их конструкции панелей с наполнителем из минеральной ваты. На полотно ворот и в проем устанавливаются специальные профили и терморасширяющаяся лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. Используются в промышленных и складских помещениях, парковках, жилых и торговых комплексах.

Противопожарные распашные ворота

Распашные противопожарные ворота устанавливаются в складских, жилых и торговых комплексах

Распашные противопожарные ворота устанавливаются в паркингах и промышленных помещениях

ВЫСОКОЕ КАЧЕСТВО

Контроль всего цикла производства и изготовление комплектующих из высококачественных материалов гарантируют качество и долговечность конструкций ворот.

НАДЕЖНАЯ ЗАЩИТА ЗДАНИЙ С ПОВЫШЕННЫМИ ТРЕБОВАНИЯМИ К ПОЖАРНОЙ БЕЗОПАСНОСТИ

РАЗНООБРАЗИЕ ВАРИАНТОВ ИСПОЛНЕНИЯ

Створки ворот могут распахиваться внутрь или наружу помещения, могут быть симметричными или несимметричными. Возможна установка встраиваемых объектов и дополнительной комплектации.

ЛЕГКОСТЬ И ПЛАВНОСТЬ ХОДА СТВОРОК ВОРОТ

Надежные опорные подшипники петель выдерживают осевые нагрузки при высокой плавности хода створок, что увеличивает срок службы приводов.

КОНКУРЕНТНАЯ ЦЕНА

МИНИМАЛЬНЫЕ СРОКИ ПРОИЗВОДСТВА

БЫСТРЫЙ РАСЧЕТ СТОИМОСТИ

ПОСТАВКА В СТРАНЫ ЕАЭС

СЕРТИФИКАЦИЯ ISO 9001

Все заводы МК DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.

ТИП ПОВЕРХНОСТИ СЭНДВИЧ-ПАНЕЛИ

Stucco

ЦВЕТА

RAL 7004 серый (стандартный)

RAL 8014 коричневый

RAL 9003 белый

RAL 5005 синий

RAL 6005 зеленый

RAL 3005 бордовый

RAL 9006 серебристый

RAL 1014 бежевый

RAL 3000 красный

RAL 7016 антрацит

Нестандартный цвет по карте RAL (наценка)

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 2 000 до 4 500
Ширина проема, мм	от 2 000 до 4 500
Притолока, мм	ограничений нет
Пристенки, мм	ограничений нет (открывание до 90°); необходимы пристенки для открывания створки (открывание более 90°)

1. Полотно ворот

2. Рама ворот

3. Задвижка ригельная

4. Врезная калитка

5. Замок

6. Ручка

Замер каждой величины необходимо производить как минимум по трем точкам:

H – высота проема (расстояние от пола до верха проема);

B – ширина проема (расстояние от левого края до правого края проема);

h – притолока (расстояние от верха проема до препятствия);

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере H и B за итоговый размер принимается наименьшая величина.

Встроенный монтаж

Панели противопожарных распашных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды. Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист толщиной 0,5 мм; 4) усиливающие профили.

Противопожарные распашные ворота без калитки.
Могут быть выполнены симметричными (с одинаковой шириной створок) и несимметричными (с разной шириной створок), с открыванием внутрь или наружу помещения. Так как они имеют две створки, для термоизоляции и предотвращения проникновения дыма в местах их стыка применяется специальная система уплотнителей по периметру створок ворот.

ПРОТИВОПОЖАРНЫЕ РАСПАШНЫЕ ВОРОТА БЕЗ КАЛИТКИ.

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B

Противопожарные распашные ворота с калиткой.
Могут быть выполнены симметричными (с одинаковой шириной створок) и несимметричными (с разной шириной створок), с открыванием внутрь или наружу помещения. Так как они имеют две створки, для термоизоляции и предотвращения проникновения дыма в местах их стыка применяется специальная система уплотнителей по периметру створок ворот. Размер калитки в свету 900 × 2050 мм.

ПРОТИВОПОЖАРНЫЕ РАСПАШНЫЕ ВОРОТА С КАЛИТКОЙ.

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B

Открывание створок наружу помещения — левая створка активная, правая пассивная.

Открывание створок наружу помещения — левая створка пассивная, правая активная.

Открывание створок внутрь помещения — левая створка активная, правая пассивная.

Открывание створок внутрь помещения — левая створка пассивная, правая активная.

	Щит ворот толщиной 80 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности. Створки ворот поставляются в сборе
	Стальная рама поставляется в разобранном виде (два вертикальных профиля, один горизонтальный)
	Разборная петля позволяет упростить монтаж ворот при отсутствии на проеме пристенков, а установленные опорные подшипники обеспечивают плавность хода створок ворот
	Ригельная задвижка
	Врезной замок с ответной частью
	Комплект крепежных элементов

	Встроенная калитка обеспечивает доступ в помещение без необходимости открытия ворот и может служить эвакуационным выходом. Огнестойкое окно (размером 400 × 300 мм) в полотне ворот повышает удобство их эксплуатации, обеспечивая обзор пространства за воротами. Окно надежно препятствует выходу огня из помещения, где возник пожар, так как благодаря прочной металлической раме выдерживает высокую механическую нагрузку и не деформируется при значительных перепадах температур и интенсивном нагреве. Противопожарный люк (размер в свету 200 × 200 мм) применяется для тушения пожара без необходимости открывания ворот
	Ручка с противопожарными замками «антипаника» позволит быстро покинуть помещение при эвакуации
	Доводчик предлагается в качестве дополнительной комплектации и может быть установлен на калитку в качестве устройства самозакрывания при пожаре
	Возможность установки ручки на одной или обеих створках позволит удобно открывать и закрывать ворота вручную
	Возможность автоматизации распашных противопожарных ворот электроприводами DoorHan для распашных ворот (см. раздел «Автоматика для ворот»)
	Приемник внешний двухканальный с частотой 433 МГц (DHRE-2)
	Фотоэлементы PHOTOCELL-N
	Сигнальная лампа со встроенной антенной LAMP
	Пульт 4-канальный с частотой 433 МГц (Transmitter 4)
	Ключ-кнопка для управления
	Модуль для управления с мобильного телефона

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
	Ворота распашные EI60
Предел огнестойкости, мин	не менее 60
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4–0,8
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Усилие ручного открывания и закрывания, Н, не более	не более 150
Вес ворот в сборе, кг	230	при минимальных размерах
Вес ворот в сборе, кг	860	при максимальных размерах
Угол открытия створок, град	170 (без привода)
Угол открытия створок, град	90–120 (с приводом SWING)
Угол открытия створок, град	90 (с приводом ARM)
	Ворота распашные EI90
Предел огнестойкости, мин	не менее 90
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4–0,8
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Усилие ручного открывания и закрывания, Н, не более	не более 150
Вес ворот в сборе, кг	230	при минимальных размерах
Вес ворот в сборе, кг	860	при максимальных размерах
Угол открытия створок, град	170 (без привода)
Угол открытия створок, град	90–120 (с приводом SWING)
Угол открытия створок, град	90 (с приводом ARM)

1. Распашные ворота должны работать плавно без заклиниваний и рывков.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. Замок створок полотна имеет одностороннюю личинку для закрытия на ключ.

4. В случае появления при работе распашных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.

5. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Запрещается открывать створки ворот резкими толчками.

6. Во избежание несчастного случая следите, чтобы в момент открытия распашных ворот люди и животные не находились в зоне действия ворот.

7. Следите, чтобы в момент работы распашных ворот в проеме не было посторонних предметов.

8. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с распашными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.

9. Своевременно производите чистку петель ворот во избежание их заклинивания.

10. Не допускается при работе автоматики удерживать полотно распашных ворот. Это может привести к травме или поломке конструкции.

11. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в год) проводить их технический осмотр.

12. В случае открытия/закрытия ворот с помощью привода, механический замок или задвижка должны находиться в открытом состоянии.

13. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

14. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

15. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.

16. В случае использования распашных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	зависит от длины створок
Ширина, мм	зависит от ширины створок
Высота, мм	200
Количество в упаковке	две створки: левая и правая

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	зависит от длины створок
Ширина, мм	зависит от ширины створок
Высота, мм	200
Количество в упаковке	две створки: левая и правая

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
	деревянная обрешетка
Длина, мм	зависит от длины створок
Ширина, мм	зависит от ширины створок + 100

УПАКОВКА В СТРЕТЧ - ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм	зависит от длины створок
Ширина, мм	зависит от ширины створок
Высота, мм	200
Количество в упаковке	две створки: левая и правая

Покупателю предоставляется гарантия работоспособности распашных противопожарных ворот производства концерна DoorHan на срок 1 год с момента приобретения их заказчиком.

Рекомендуется хранить створки и другую комплектацию ворот в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Комплектация ворот должна быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Получены сертификаты соответствия на распашные противопожарные ворота требованиям Технического регламента Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" (ТР ЕАЭС 043/2017). Наличие данных сертификатов дает право беспрепятственно реализовывать продукцию на территории стран Евразийского экономического союза.

Установка распашных противопожарных ворот в производственном помещении

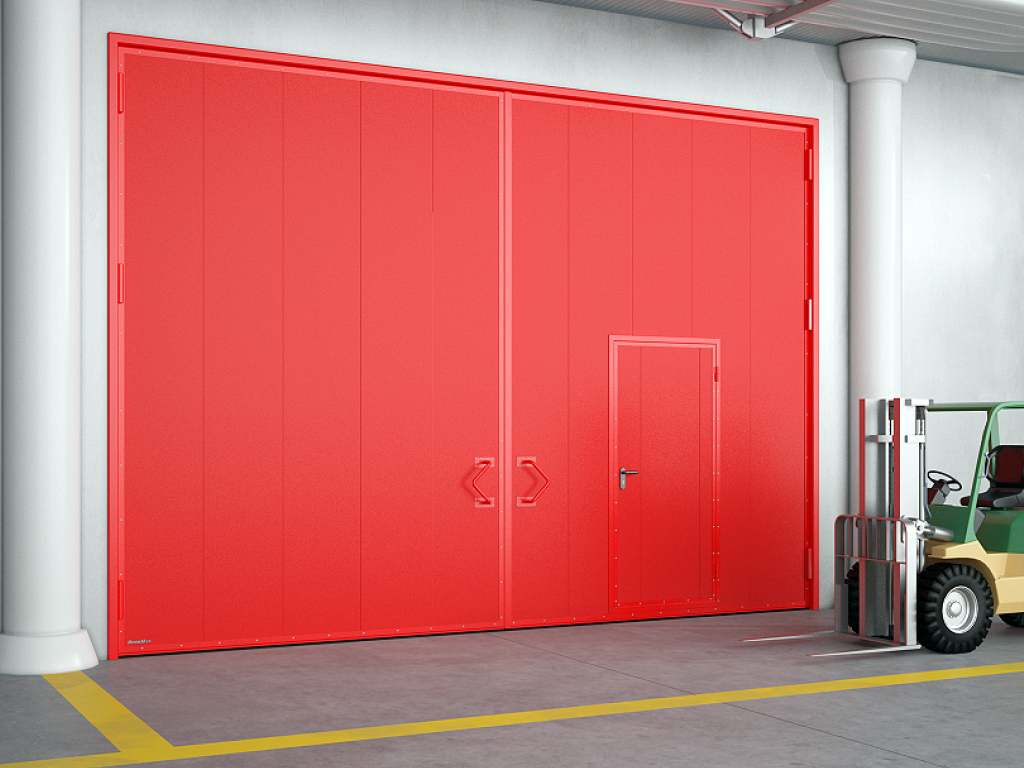

Установка распашных противопожарных ворот в складском помещении

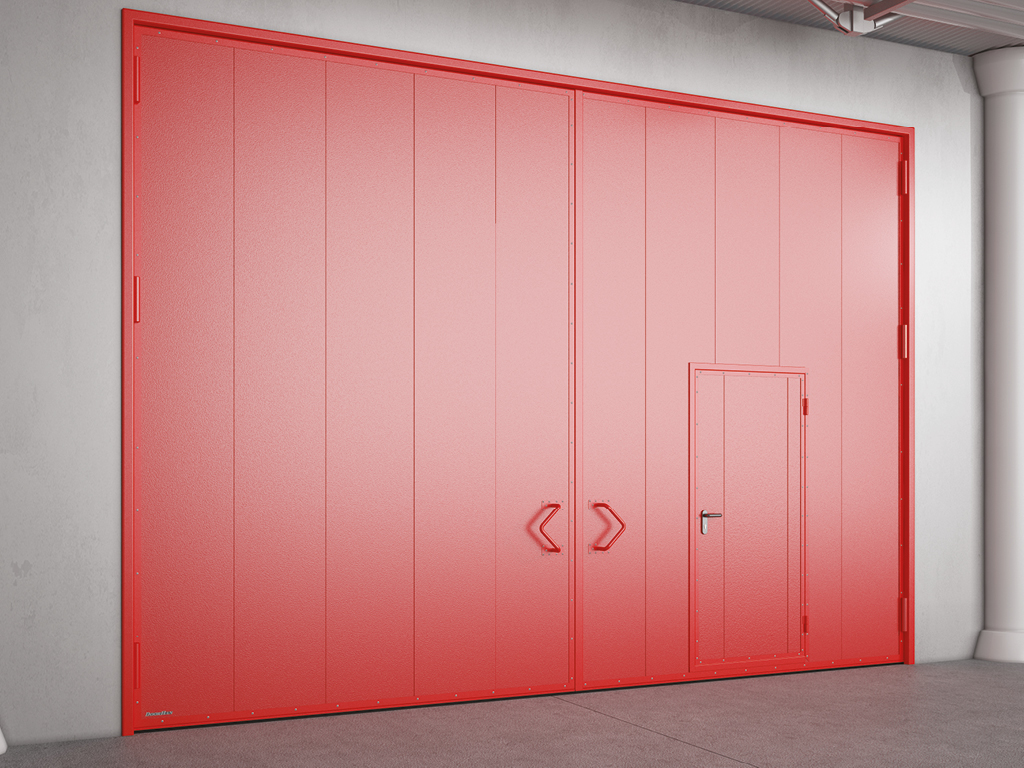

Распашные противопожарные ворота с калиткой

ШТОРЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60

Штора противопожарная — специализированное изделие для защиты помещений от распространения огня и обеспечения безопасной эвакуации людей при возникновении пожара. Многослойное полотно шторы, состоящее из кремнеземной ткани и кремнеземного мата, обеспечивает надежность изделия в критической ситуации. Устанавливаются в промышленных и складских помещениях, парковках, жилых, торговых, спортивно-развлекательных комплексах.

Противопожарная штора

Противопожарные шторы устанавливаются в складских, жилых, торговых и спортивно-развлекательных комплексах

Противопожарные шторы устанавливаются в паркингах и промышленных помещениях

КОРРОЗИЙНАЯ СТОЙКОСТЬ МЕТАЛЛИЧЕСКИХ ЧАСТЕЙ

Металлоконструкции шторы изготавливаются из коррозионностойкой оцинкованной стали, кроме того, они могут быть дополнительно окрашены.

ОГНЕСТОЙКОЕ ПОЛОТНО

Материалы полотна обладают высокими теплоизоляционными свойствами, тем самым обеспечивая надежную защиту помещения от огня и теплового излучения.

НАДЕЖНАЯ ЗАЩИТА ЗДАНИЙ С ПОВЫШЕННЫМИ ТРЕБОВАНИЯМИ К ПОЖАРНОЙ БЕЗОПАСНОСТИ

Предназначены для разделения участков помещений на противопожарные отсеки и обладают небольшим весом по сравнению с полотном ворот и дверей аналогичной площади.

НАДЕЖНАЯ ГЕРМЕТИЗАЦИЯ ПРОЕМА

Стальные направляющие из специальных гнутых профилей и утяжелитель полотна, который полностью соприкасается с полом при опущенном полотне, исключают зазоры между полотном и закрываемым проемом, обеспечивая надежную герметизацию помещения.

МИНИМАЛЬНЫЕ СРОКИ ПРОИЗВОДСТВА

БЫСТРЫЙ РАСЧЕТ СТОИМОСТИ

ПОСТАВКА В СТРАНЫ ЕАЭС

СЕРТИФИКАЦИЯ ISO 9001

Все заводы МК DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.

ТИП ПОВЕРХНОСТИ МЕТАЛЛОКОНСТРУКЦИЙ

Гладкая

ЦВЕТА МЕТАЛЛОКОНСТРУКЦИЙ

Без покраски оцинкованная сталь (стандартный)

RAL 8014 (коричневый)

RAL 7004 (серый)

RAL 9003 (белый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL (наценка)

ЦВЕТ ПОЛОТНА

Серый

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 000 до 6 000*
Ширина проема, мм	от 1 000 до 8 000
Притолока, мм	накладной монтаж — от 550 (при высоте проема до 3 600 мм); от 650 (при высоте проема от 3 600 мм); встроенный — ограничений нет
Пристенки, мм	накладной монтаж — от 150; встроенный — ограничений нет
	* высота от 4 000 мм при ширине больше 6 000 мм зависит от веса полотна

Конструкция противопожарной шторы

1. Стальной короб

2. Стальная направляющая

3. Полотно

4. Утяжелитель

Замер каждой величины необходимо производить как минимум по трем точкам:

H – высота проема (расстояние от пола до верха проема);

B – ширина проема (расстояние от левого края до правого края проема);

h – притолока (расстояние от верха проема до препятствия);

b1/b2 – левое/правое боковое расстояние (расстояние от края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При накладном монтаже: при замере H и B за итоговый размер принимается наибольшая величина; при замере h, b1, b2 за итоговый размер принимается наименьшая величина. При встроенном монтаже: при замере H и B за итоговый размер принимается наименьшая величина; при замере h, b1, b2 за итоговый размер принимается наименьшая величина.

	Накладной монтаж
	Встроенный монтаж

Конструкция полотна: 1) специальная кремнеземная ткань; 2) специальный кремнеземный мат.

Встроенный монтаж. Основные размеры.
Конструкция противопожарной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места.

ВСТРОЕННЫЙ МОНТАЖ. ОСНОВНЫЕ РАЗМЕРЫ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H3 + h
H3, мм Высота направляющих	H3
B, мм Ширина проема	B
h, мм Высота короба	300, 375 в зависимости от размера конструкции

Накладной монтаж. Основные размеры.
Конструкция противопожарной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа.

НАКЛАДНОЙ МОНТАЖ. ОСНОВНЫЕ РАЗМЕРЫ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина всей конструкции	B + 162
h, мм Высота короба	300, 375 в зависимости от размера конструкции

	Полотно шторы
	Электропривод
	Стальной короб
	Стальная боковая направляющая
	Утяжелитель

	Пульт 4-канальный с частотой 433 МГц (Transmitter 4)
	Ключ-кнопка для управления
	Кнопочный выключатель
	Блок управления

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Предел огнестойкости, мин	не менее 60
Материал	термостойкие ткани с показателем пожарной опасности НГ
Толщина, мм	не менее 7,1	полотна
Вес полотна, кг/м²	2,2
Вес изделия, кг	не более 50	при минимальных размерах
Вес изделия, кг	не более 430	при максимальных размерах

1. Противопожарная штора должна работать плавно, без заклиниваний и рывков.

2. Во избежание несчастного случая следите, чтобы в момент работы шторы люди и животные не находились в зоне действия.

3. Следите, чтобы в момент работы шторы в проеме не было посторонних предметов.

4. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с противопожарной шторой, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.

5. Досрочному списанию подлежит штора, выполнившая свою функцию по прямому назначению при пожаре. В этом случае штора подлежит демонтажу и замене.

6. Для обеспечения надежной и бесперебойной работы шторы рекомендуется регулярно (не реже 1 раза в год) проводить ее технический осмотр.

7. Не допускается при работе штор их удерживать. Это может привести к травме или поломке конструкции.

8. Не допускайте детей к устройствам управления автоматической шторой (кнопкам, пультам).

9. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.

10. В случае использования противопожарных штор или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Упаковка короба
Длина, мм	Зависит от длины короба
Ширина, мм	370 — для 300-го короба; 445 — для 375-го короба
Высота, мм	300 — для 300-го короба; 375 — для 375-го короба
Описание	Упаковка направляющих и утяжелителя: полностью по всей длине оборачивают ВП-пленкой, выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем, обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм	Зависит от длины направляющих и утяжелителя

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
	Ящик (из фанеры)
Длина, мм	Если B полотна > H полотна, то L ящика = B полотна + 235. Если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм	595 — для 300-го короба; 670 — для 375-го короба
Высота, мм	517 — для 300-го короба; 602 — для 375-го короба

Покупателю предоставляется гарантия работоспособности противопожарных штор, произведенных концерном DoorHan, на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! Противопожарные шторы DoorHan не предназначены для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).

Концерн DoorHan производит погрузку штор на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных штор. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Рекомендуется хранить шторы в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Шторы должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Получен сертификат соответствия на противопожарные шторы требованиям Технического регламента Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" (ТР ЕАЭС 043/2017). Наличие данного сертификата дает право беспрепятственно реализовывать продукцию на территории стран Евразийского экономического союза.

Противопожарные шторы с увеличенной по ширине размерной сеткой до 8 000 мм. Для перекрытия широких проемов используются противопожарные шторы со специальной конструкцией короба. Стальной октагональный вал с толщиной стенки 2,5 мм, используемый в данных конструкциях, выбирается с учетом ширины и веса полотна. Прочность данного вала позволяет избежать прогибов, что гарантирует надежность работы конструкции

Установка противопожарной шторы в складском помещении

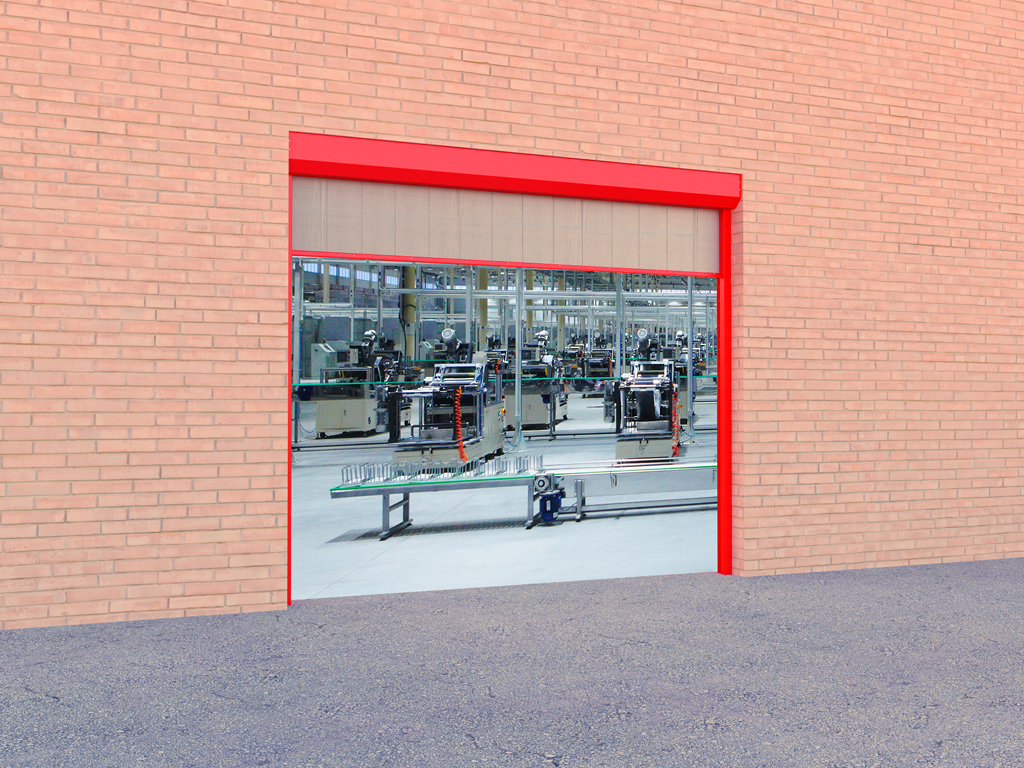

Установка противопожарной шторы в производственном помещении

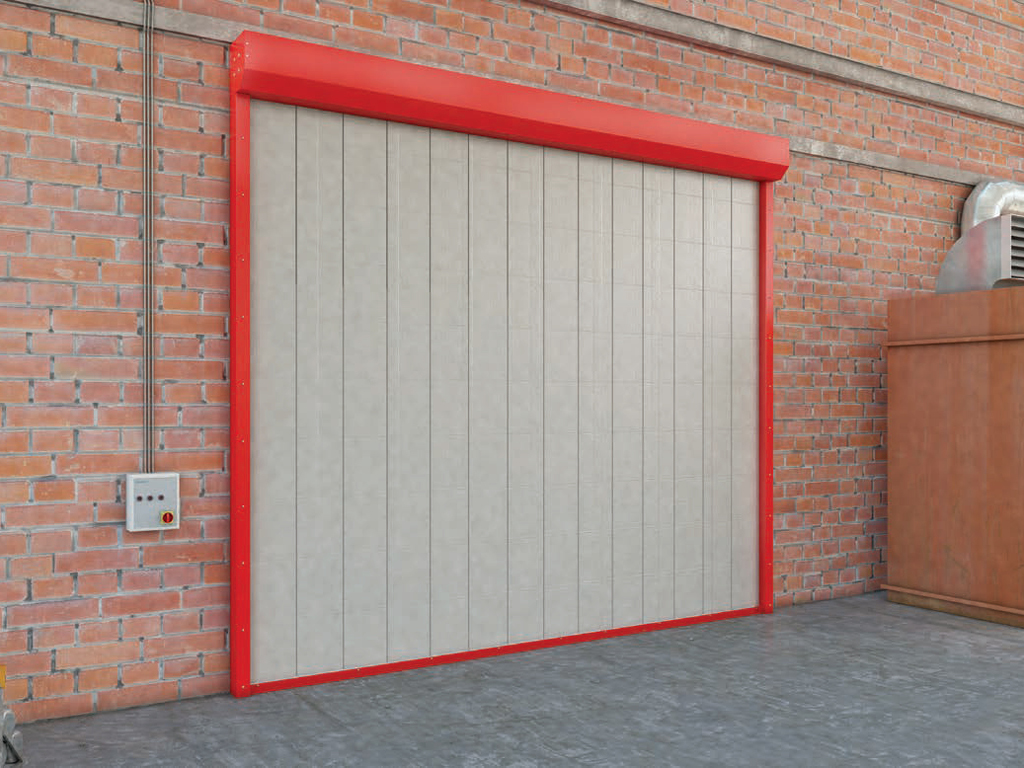

Противопожарная штора

ШТОРЫ ПРОТИВОДЫМНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ E60 И E120

Противодымные шторы применяются в момент возникновения пожара для разделения помещений и блокировки потоков дыма, ядовитых продуктов горения, угарных газов и теплового излучения, а также для направления дыма к системам дымоудаления. Специальный состав полотна обеспечивает надежность изделия в критической ситуации. Устанавливаются в промышленных и складских помещениях, парковках, жилых, спортивно-развлекательных и торговых комплексах.

Противодымная штора

Противодымные шторы устанавливаются в складских, жилых, спортивно-развлекательных и торговых комплексах

Противодымные шторы устанавливаются в паркингах и промышленных помещениях

КОРРОЗИЙНАЯ СТОЙКОСТЬ МЕТАЛЛИЧЕСКИХ ЧАСТЕЙ

Металлоконструкции шторы изготавливаются из оцинкованной стали, кроме того, они могут быть дополнительно окрашены.

НЕГОРЮЧИЙ МАТЕРИАЛ ПОЛОТНА

Пропитанная специальным составом высокотемпературная ткань блокирует потоки дыма и ядовитые продукты горения при возникновении пожара.

НАДЕЖНАЯ ЗАЩИТА ЗДАНИЙ С ПОВЫШЕННЫМИ ТРЕБОВАНИЯМИ К ПОЖАРНОЙ БЕЗОПАСНОСТИ

Установка противодымных штор позволяет в случае пожара направить дым к системам дымоудаления и способствует безопасной эвакуации людей.

НАДЕЖНАЯ ГЕРМЕТИЗАЦИЯ ПРОЕМА

МИНИМАЛЬНЫЕ СРОКИ ПРОИЗВОДСТВА

Все комплектующие для противдымных штор изготавливаются на собственном заводе концерна в Москве, что гарантирует оптимальные сроки производства продукции.

БЫСТРЫЙ РАСЧЕТ СТОИМОСТИ

ПОСТАВКА В СТРАНЫ ЕАЭС

СЕРТИФИКАЦИЯ ISO 9001

Все заводы МК DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.

ТИП ПОВЕРХНОСТИ МЕТАЛЛОКОНСТРУКЦИЙ

Гладкая

ЦВЕТА МЕТАЛЛОКОНСТРУКЦИЙ

Без покраски оцинкованная сталь (стандартный)

RAL 8014 (коричневый)

RAL 7004 (серый)

RAL 9003 (белый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL (наценка)

ЦВЕТ ПОЛОТНА

Серый

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 000 до 6 000
Ширина проема, мм	от 1 000 до 6 000
Притолока, мм	накладной монтаж — от 450 (при высоте проема до 2 200 мм); от 550 (при высоте проема от 2200 до 3 600 мм); от 650 (при высоте проема от 3 600 мм); встроенный — ограничений нет
Пристенки, мм	накладной монтаж — от 150; встроенный — ограничений нет

Конструкция противодымной шторы

1. Стальной короб

2. Стальная направляющая

3. Полотно

4. Утяжелитель

Замер каждой величины необходимо производить как минимум по трем точкам:

H – высота проема (расстояние от пола до верха проема);

B – ширина проема (расстояние от левого края до правого края проема);

h – притолока (расстояние от верха проема до препятствия);

b1/b2 – левое/правое боковое расстояние (расстояние от края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При накладном монтаже:

- при замере H и B за итоговый размер принимается наибольшая величина;

- при замере h, b1, b2 за итоговый размер принимается наименьшая величина. При встроенном монтаже:

- при замере H и B за итоговый размер принимается наименьшая величина;

- при замере h, b1, b2 за итоговый размер принимается наименьшая величина.

	Накладной монтаж
	Встроенный монтаж

Встроенный монтаж. Основные размеры.
Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места.

ВСТРОЕННЫЙ МОНТАЖ. ОСНОВНЫЕ РАЗМЕРЫ.

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H3 + h
H3, мм Высота направляющих	H3
B, мм Ширина проема	B
h, мм Высота короба	200, в зависимости от размера конструкции

Накладной монтаж. Основные размеры.
Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа.

НАКЛАДНОЙ МОНТАЖ. ОСНОВНЫЕ РАЗМЕРЫ.

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина всей конструкции	B + 162
h, мм Высота короба	200, в зависимости от размера конструкции

	Полотно шторы
	Электропривод
	Стальной короб
	Стальная боковая направляющая
	Утяжелитель

	Пульт 4-канальный с частотой 433 МГц (Transmitter 4)
	Ключ-кнопка для управления
	Кнопочный выключатель
	Блок управления

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
	Противодымная штора E60
Предел огнестойкости, мин	не менее 60	предел целостности
Материал	стеклоткань
Толщина, мм	не более 0,41	полотно шторы
Вес полотна, кг/м²	0,51
Вес ворот в сборе, кг	не более 28	штора в сборе при минимальных размерах
Вес ворот в сборе, кг	не более 225	штора в сборе при максимальных размерах
	Противодымная штора E120
Предел огнестойкости, мин	не менее 120	предел целостности
Материал	кремнеземная ткань
Толщина, мм	не более 0,6	полотно шторы
Вес полотна, кг/м²	0,65
Вес ворот в сборе, кг	не более 30	штора в сборе при минимальных размерах
Вес ворот в сборе, кг	не более 230	штора в сборе при максимальных размерах

1. Противодымная штора должна работать плавно без заклиниваний и рывков.

3. Следите, чтобы в момент работы шторы в проеме не было посторонних предметов.

4. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с противодымной шторой, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.

7. Не допускается при работе штор удерживать их. Это может привести к травме или поломке конструкции.

8. Не допускайте детей к устройствам управления автоматической шторой (кнопкам, пультам).

10. В случае использования противодымных штор или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Упаковка короба
Длина, мм	зависит от длины короба
Ширина, мм	270 — для 200-го короба
Высота, мм	200 — для 200-го короба
Описание	Упаковка направляющих и утяжелителя. Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм	Зависит от длины направляющих и утяжелителя

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Ящик (из фанеры)
Длина, мм	если B полотна > H полотна, то L ящика = B полотна + 235; если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм	495 — для 200-го короба
Высота, мм	417 — для 200-го короба

Покупателю предоставляется гарантия работоспособности противодымных штор производства концерна DoorHan на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! Противодымные шторы DoorHan не предназначены для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).

Получены сертификаты соответствия на противодымные шторы требованиям Технического регламента Евразийского экономического союза "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" (ТР ЕАЭС 043/2017). Наличие данных сертификатов дает право беспрепятственно реализовывать продукцию на территории стран Евразийского экономического союза.

Установка противодымной шторы в складском помещении

Установка противодымной шторы в производственном помещении

ПРОТИВОПОЖАРНЫЕ ОДНОСТВОРЧАТЫЕ ДВЕРИ

Противопожарные одностворчатые двери отличаются высокими эксплуатационными характеристиками, надежностью и долговечностью. Они предназначены для сдерживания распространения огня и продуктов горения. По периметру двери устанавливается термоактивная лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. В качестве наполнителя полотна используется негорючая минераловатная плита высокой плотности. Сфера применения: в торговых павильонах, в кабинетах школ, больниц, детских садов и т. д.

Входная внутри помещения

Входная с улицы

ДИЗАЙН ПОЛОТНА СНАРУЖИ

Шагрень

ДИЗАЙН ПОЛОТНА ИЗНУТРИ

Шагрень

ЦВЕТ ПОЛОТНА

Стандартный цвет — RAL 7035 (серый)

В любой цвет по карте RAL

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Размер дверного блока, B x H, мм	680 × 2 050
Размер дверного блока, B x H, мм	780 × 2 050
Размер дверного блока, B x H, мм	880 × 2 050
Размер дверного блока, B x H, мм	980 × 2 050
Размер дверного блока, B x H, мм	1 080 × 2 050

1. Дверная коробка

2. Дверное полотно

3. Стальные петли

4. Противосъемные штыри

5. Наполнение и утепление

6. Порошковое покрытие

7. Односистемный замок для противопожарых дверей под цилиндр

8. Цилиндровый механизм «ключ-ключ»

9. Подпружиненная стальная ручка с негорючим покрытием «нейлон»

10. Термоактивная лента

11. Съемный стальной порог

H × B — размер строительного проема.

H1 × B1 — размер дверного блока.

H2 × B2 — размер в свету.

В случае с нестандартным размером дверного блока, световой проем рассчитывается по формуле:

B2 × H2 = (B1 - 112) × (H - 90) — при открывании двери на 180°;

B2 × H2 = (B1 - 200) × (H - 90) — при открывании двери на 90°.

ПОДГОТОВКА СТРОИТЕЛЬНОГО ПРОЕМА

Демонтируйте старую дверь и убедитесь в готовности проема для монтажа двери. Если проем не готов (имеются крепежные прутья, анкерные болты, неровность поверхности в виде наплывов от штукатурки, деревянных брусков от крепления старой двери и т. д.), то их необходимо убрать. Также проем может потребовать дополнительной обработки: расширения или сужения при помощи дополнительных инструментов (болгарка, уровень) или материалов (кирпич, пеноблок, металлопрофиль и т. п.).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Подготовленный проем должен иметь прямоугольную форму. Толщина стены должна быть не менее 150 мм. Стены должны быть ровными и гладкими, без наплывов штукатурного раствора и трещин. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм. Разность диагоналей — не более 5 мм. Проем должен обладать достаточной прочностью и не содержать пустот.

Дверная коробка для накладного монтажа — самая популярная. Наличник коробки одновременно выполняет две функции: перекрывает монтажный зазор и выполняет декоративную функцию.

Высокопрочное полотно типа «сэндвич» из оцинкованной холоднокатаной стали с заполнением из минераловатной плиты высокой плотности

Эластичный и долговечный уплотнитель специальной формы из термоэластопласта не деформируется при колебаниях температур (прослужит более 10 лет)

Съемный стальной порог

Монтажная пластина для надежного крепления доводчика

	Подпружиненная стальная ручка с негорючим покрытием «нейлон»
	Односистемный замок для противопожарых дверей под цилиндр
	Цилиндровый механизм «ключ-ключ»

	Стандартное стальное окно 300 × 400 мм с заполнением противопожарным стеклом толщиной 22 мм. Стальное окно нестандартных размеров под заполнение противопожарным стеклом толщиной 22 мм
	Универсальные противопожарные замки с функцией «антипаника» позволяют без дополнительных усилий покинуть помещение
	Антивандальная накладка способна сохранить полотно двери от механических повреждений
	Доводчик в значительной степени уменьшает износ дверных петель и другой фурнитуры

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Безотказность, количество циклов открывания-закрывания, не менее	500 000
Предел огнестойкости, мин	60
Предел дымогазонепроницаемости, мин	60
Усилие ручного открывания и закрывания, Н, не более	72/150
Звукоизоляция, дБ, класс (ГОСТ 31174)	33
Прочность крепления ручек к полотну, H	1 000
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,1

Дверь можно эксплуатировать в условиях промышленной атмосферы, в районах с умеренным и холодным климатом, в закрытых отапливаемых и вентилируемых помещениях при температуре окружающей среды от -25 до +40 °C с относительной влажностью до 80 %.

В случае эксплуатации двери со стороны улицы, установка должна производиться в холодный тамбур, для предотвращения возможного образования конденсата на поверхности и, как следствие, деформации отделочных материалов.

Для избежания выгорания покрытия дверного блока установка должна производиться с использованием защитного козырька, с целью препятствовать попаданию на поверхность дверного блока солнечных лучей и атмосферных осадков.

Не допускается закрытие дверного полотна с выдвинутыми ригелями замков или задвижки. Это может привести к выходу из строя механизмов замка и деформации ригелей.

Не допускается попадание посторонних предметов в отверстия дверной коробки, а также между рамой и полотном двери. Рекомендуется в период проведения ремонтно-строительных работ укрывать дверь защитными материалами.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультации с изготовителем.

Уход за декоративными панелями осуществляется согласно требованиям по уходу за мебелью и деревянными изделиями. Запрещается использовать чистящие средства, агрессивные жидкости, растворители и абразивы.

В случае использования дверных систем не по назначению, изготовитель не несет ответственности за их целостность и правильную работу.

Рекомендуется каждые 6 месяцев смазывать петельный узел тонким слоем смазки.

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав	Пузырчатая пленка, картонный уголок, стретч-пленка
Описание	Представляет собой дверной блок, обернутый пузырчатой пленкой, с установленным по углам картонным уголком, обеспечивающим сохранность полотна при транспортировке; сверху дверной блок обмотан стретч-пленкой
Высота, мм	60
Длина, мм	2 100
Ширина, мм	1 000

УПАКОВКА НА ПАЛЕТУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав	Палета, стретч-пленка, картонный уголок
Описание	Упакованные двери вертикально укладываются на палету; по углам устанавливается картонный уголок, предназначенный для сохранения дверей при транспортировке; затем обматывается стретч-пленкой
Количество в упаковке	22/23

1. Гарантийный срок эксплуатации изделия — 12 месяцев со дня продажи, а при отсутствии отметки о дате продажи гарантийный срок исчисляется со дня выпуска продукции.

2. Гарантийный срок эксплуатации запирающих устройств (замков) — 36 месяцев, при условии соблюдения указаний по эксплуатации и уходу.

3. Гарантия действует с момента передачи изделия покупателю.

4. Изделие должно быть приобретено только у фирмы, осуществляющей официальный сбыт продукции DoorHan.

5. Гарантия распространяется только на товар по договору купли-продажи и при наличии паспорта на изделие. Полностью заполненный гарантийный талон с приложенным договором, в котором указана дата приобретения и юридический адрес фирмы-продавца, действителен в качестве подтверждения рекламации.

6. Гарантийные обязательства не распространяются на фурнитуру заказчика.

7. Гарантийное обслуживание не предусматривает бесплатного периодического обслуживания, ремонта или замены комплектующих частей изделия в связи с их естественным износом.

8. В течение гарантийного срока мы обеспечиваем устранение всех подтвержденных дефектов изделий компании DoorHan, обусловленных использованием некондиционных материалов или производственным браком.

9. Мы обязуемся по нашему выбору произвести устранение выявленных дефектов, заменить дефектную продукцию на исправленную или возместить затраты на приобретение дефектной продукции. Мы не берем на себя расходы по демонтажу и монтажу двери, а также транспортные расходы, кроме случаев, специально оговоренных в договоре купли-продажи.

Дверь можно перевозить в упаковке изготовителя как в вертикальном, так и в горизонтальном положении всеми видами крытого транспорта или в контейнерах.

При транспортировке и хранении дверей должны быть приняты меры для защиты их от механических повреждений, нарушений заводской упаковки, загрязнения, воздействия атмосферных осадков.

Противопожарные двери одностворчататые

Противопожарные двери, одностворчатая и двустворчатая, установленные в логистическом центре

ПРОТИВОПОЖАРНЫЕ ДВУСТВОРЧАТЫЕ ДВЕРИ

Противопожарные двустворчатые двери отличаются высокими эксплуатационными характеристиками, надежностью и долговечностью. Они предназначены для сдерживания распространения огня и продуктов горения. По периметру двери устанавливается термоактивная лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. В качестве наполнителя полотна используется негорючая минераловатная плита высокой плотности. Сфера применения: в торговых павильонах, в кабинетах школ, больниц, детских садов и т. д.

Входная внутри помещения

Входная с улицы

ДИЗАЙН ПОЛОТНА СНАРУЖИ

Шагрень

ДИЗАЙН ПОЛОТНА ИЗНУТРИ

Шагрень

ЦВЕТ ПОЛОТНА

Стандартный цвет — RAL 7035 (серый)

В любой цвет по карте RAL

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Размер дверного блока, B x H, мм	1 150 × 2 050
Размер дверного блока, B x H, мм	1 250 × 2 050
Размер дверного блока, B x H, мм	1 350 × 2 050
Размер дверного блока, B x H, мм	1 450 × 2 050
Размер дверного блока, B x H, мм	1 550 × 2 050
Размер дверного блока, B x H, мм	1 650 × 2 050
Размер дверного блока, B x H, мм	1 750 × 2 050
Размер дверного блока, B x H, мм	1 850 × 2 050
Размер дверного блока, B x H, мм	1 950 × 2 050
Размер дверного блока, B x H, мм	2 050 × 2 050

1. Дверная коробка

2. Дверное полотно

3. Пассивная створка

4. Стальные петли

5. Наполнение и утепление

6. Порошковое покрытие

7. Универсальный противопожарный замок под цилиндр

8. Подпружиненная стальная ручка с негорючим покрытием «нейлон»

9. Шпингалет на пассивной створке

10. Термоактивная лента

11. Съемный стальной порог

H × B — размер строительного проема.

H1 × B1 — размер дверного блока.

H2 × B2 — размер в свету.

В случае с нестандартным размером дверного блока, световой проем рассчитывается по формуле:

B2 × H2 = (B1 - 112) × (H - 90) — при открывании двери на 180°;

B2 × H2 = (B1 - 200) × (H - 90) — при открывании двери на 90°.

ПОДГОТОВКА СТРОИТЕЛЬНОГО ПРОЕМА

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Высокопрочное композитное полотно без сварных соединений. Не подвержено коррозии. Наполнение из минераловатной плиты высокой плотности. Высокие показатели тепло- и звукоизоляции, влаго- и воздухонепроницаемости

Специальный профиль-притвор со шпингалетом для фиксации пассивной створки. Два контура износостойкого уплотнителя

Монтажная пластина для крепления доводчика к полотну

Съемный стальной порог

	Подпружиненная стальная ручка с негорючим покрытием «нейлон»
	Односистемный замок для противопожарых дверей под цилиндр
	Цилиндровый механизм «ключ-ключ»

	Стандартное стальное окно 300 × 400 мм с заполнением противопожарным стеклом толщиной 22 мм. Стальное окно нестандартных размеров под заполнение противопожарным стеклом 22 мм
	Универсальные противопожарные замки с функцией «антипаника» устанавливаются на дверях для обеспечения свободного выхода из помещения при риске возникновения чрезвычайной ситуации
	Антивандальная накладка позволяет сохранить внешний вид от механических повреждений
	Доводчик предназначен для автоматического закрывания открытых дверей

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Безотказность, количество циклов открывания-закрывания, не менее	500 000
Предел огнестойкости, мин	60
Предел дымогазонепроницаемости, мин	60
Усилие ручного открывания и закрывания, Н, не более	72/150
Звукоизоляция, дБ, класс (ГОСТ 31174)	33
Прочность крепления ручек к полотну, H	1 000
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,1

В случае эксплуатации двери со стороны улицы, установка должна производиться в холодный тамбур для предотвращения возможного образования конденсата на поверхности и, как следствие, деформации отделочных материалов.

Рекомендуется каждые 6 месяцев смазывать петельный узел тонким слоем смазки.

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав	Пузырчатая пленка, картонный уголок, стретч-пленка
Описание	Представляет собой дверной блок, обернутый пузырчатой пленкой с установленным картонным уголком, обеспечивающим сохранность полотна при транспортировке; сверху дверной блок обмотан стретч-пленкой
Высота, мм	60
Длина, мм	2 100
Ширина, мм	1 200

УПАКОВКА НА ПАЛЕТУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав	Палет, стретч-пленка, картонный уголок
Описание	Упакованные двери вертикально укладываются на палет. По углам устанавливается картонный уголок, предназначенный для сохранения дверей при транспортировке. Затем обматывается стретч-пленкой
Количество в упаковке	22/23

2. Гарантийный срок эксплуатации запирающих устройств (замков) — 36 месяцев при условии соблюдения указаний по эксплуатации и уходу.

3. Гарантия действует с момента передачи изделия покупателю.

4. Изделие должно быть приобретено только у фирмы, осуществляющей официальный сбыт продукции DoorHan.

6. Гарантийные обязательства не распространяются на фурнитуру заказчика.

Противопожарные двери, одностворчатая и двустворчатая, установленные в логистическом центре.

Противопожарная дверь двустворчатая, установленная в логистическом центре.

Противопожарная дверь двустворчатая

Наверх

Видео - светопрозрачные рольставни из поликарбоната. Подробнее: 8-9626-14-89-40

Подробнее о том что из себя представляют прозрачные рольставни из поликарбоната или стекла, как купить или заказать смотрите здесь

Гараж EFFECT из PIR-панелей, 6 х 4,3 х 2,9 м с автоматическими воротами, дверью от 537 т.р. (Тольятти, Самара, Ульяновск, Пенза)

Противопожарные Ворота, Шторы и Двери

СЕКЦИОННЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60

ОТКАТНЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60, EI90

РАСПАШНЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60, EI90

ШТОРЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60

ШТОРЫ ПРОТИВОДЫМНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ E60 И E120

ПРОТИВОПОЖАРНЫЕ ОДНОСТВОРЧАТЫЕ ДВЕРИ

ПРОТИВОПОЖАРНЫЕ ДВУСТВОРЧАТЫЕ ДВЕРИ

Видео - светопрозрачные рольставни из поликарбоната. Подробнее: 8-9626-14-89-40

Автоматические секционные ворота в гараж, шлагбаумы в Тольятти - 8-9626-14-89-40

секционные ворота в гараж
ворота промышленные
ворота скоростные спиральные
ворота скоростные ПВХ
ворота противопожарные
пленочные завесы
складные ворота

ворота распашные
ворота откатные (сдвижные)
балки для откатных ворот

Прозрачные рольставни
ворота рулонные
рольставни и рольворота
автоматик для ворот и роллет

Автоматические шлагбаумы
болларды (выдвижные столбы)
цепные барьеры
парковочные комплексы
(монетизация парковок)

Ворота, рольставни, шлагбаумы в Тольятти: Viber, WathsApp, телефон 8-962-614-89-40 E-Mail: vorota@vika-plus.ru

Гараж EFFECT из PIR-панелей, 6 х 4,3 х 2,9 м с автоматическими воротами, дверью от 537 т.р. (Тольятти, Самара, Ульяновск, Пенза)

Противопожарные Ворота, Шторы и Двери

СЕКЦИОННЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60

ОТКАТНЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60, EI90

РАСПАШНЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60, EI90

ШТОРЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI60

ШТОРЫ ПРОТИВОДЫМНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ E60 И E120

ПРОТИВОПОЖАРНЫЕ ОДНОСТВОРЧАТЫЕ ДВЕРИ

ПРОТИВОПОЖАРНЫЕ ДВУСТВОРЧАТЫЕ ДВЕРИ

Видео - светопрозрачные рольставни из поликарбоната. Подробнее: 8-9626-14-89-40

Автоматические секционные ворота в гараж, шлагбаумы в Тольятти - 8-9626-14-89-40

секционные ворота в гараж ворота промышленные ворота скоростные спиральныеворота скоростные ПВХ ворота противопожарные пленочные завесыскладные ворота

ворота распашные ворота откатные (сдвижные) балки для откатных ворот

Прозрачные рольставниворота рулонныерольставни и рольворотаавтоматик для ворот и роллет

Автоматические шлагбаумыболларды (выдвижные столбы)цепные барьерыпарковочные комплексы (монетизация парковок)

Ворота, рольставни, шлагбаумы в Тольятти: Viber, WathsApp, телефон 8-962-614-89-40 E-Mail: vorota@vika-plus.ru

секционные ворота в гараж
ворота промышленные
ворота скоростные спиральные
ворота скоростные ПВХ
ворота противопожарные
пленочные завесы
складные ворота

ворота распашные
ворота откатные (сдвижные)
балки для откатных ворот

Прозрачные рольставни
ворота рулонные
рольставни и рольворота
автоматик для ворот и роллет

Автоматические шлагбаумы
болларды (выдвижные столбы)
цепные барьеры
парковочные комплексы
(монетизация парковок)
