Секционные ворота серии ISD01-PARKING совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.
Объекты с высокими требованиями к скорости открывания и интенсивности эксплуатации ворот
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|
| Высота проема, мм |
от 2 000 до 3 700 |
| Ширина проема, мм |
от 2 000 до 5 000 |
| Притолока, мм |
от 430 |
| Пристенки, мм |
от 150; со стороны установки привода — от 230 |
1. Вертикальная направляющая
2. Горизонтальная направляющая
3. Изгиб
4. С-профиль
5. Пружинный амортизатор
6. Балансировочный пружинный механизм (торсионная пружина)
7. Полотно ворот в сборе с фурнитурой
8. Электропривод
9. Блок управления
10. Датчик концевого положения
11. Защитный кожух передаточной цепи
12. Кронштейны крепления к потолку
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 430 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
 |

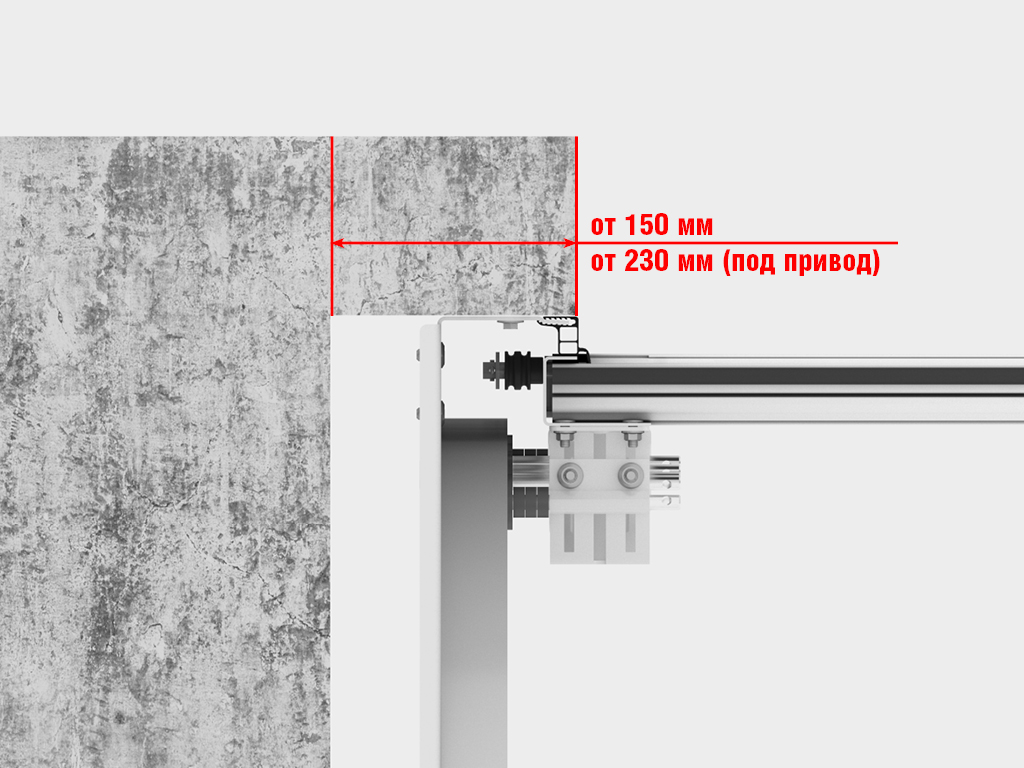

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. |
 |
ISD01 Parking |

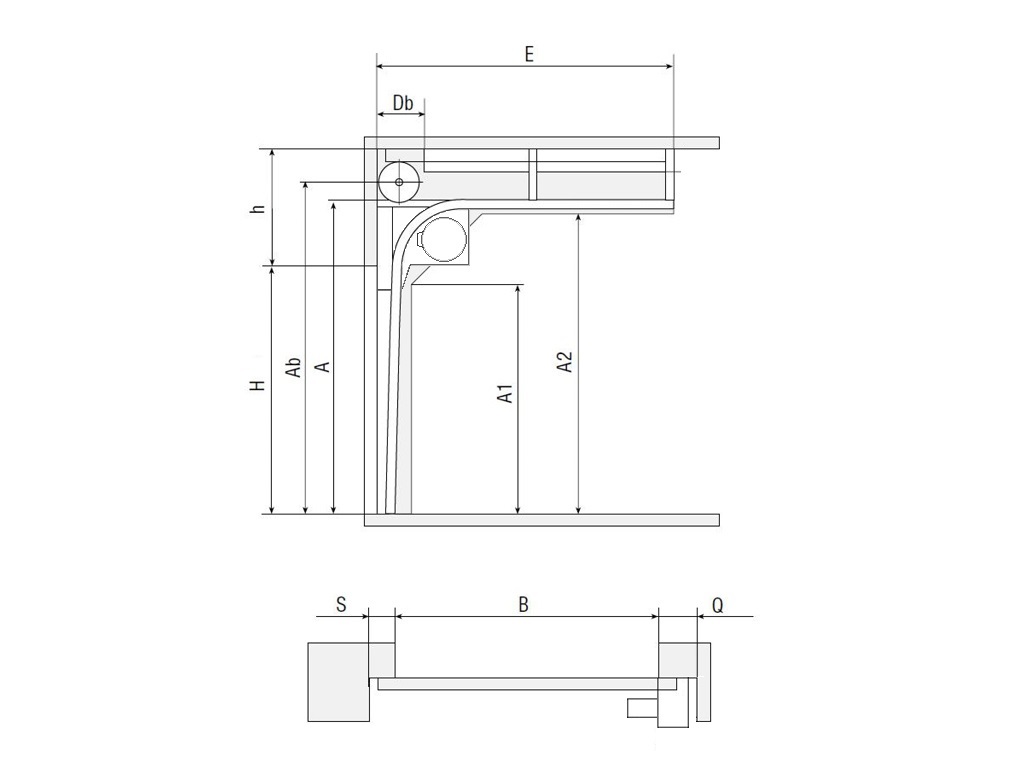

| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|
| H, мм Высота проема |
H |
| h, мм Высота притолоки |
≥ 430 |
| B, мм Ширина проема |
B |
| A, мм Высота угловой стойки |
H + 275 |
| A1, мм Высота вертикальной направляющей |
H - 215 |
| Ab, мм Высота оси вала и барабана |
H + 341 |
| A2, мм Высота горизонтальной направляющей |
H + 215 |
| E, мм Длина горизонтальных направляющих |
H + 660 |
| Db, мм Рабочая зона торсионного механизма |
зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство |
150 |
| Q, мм Зона расположения привода на вал |
230 |
 |

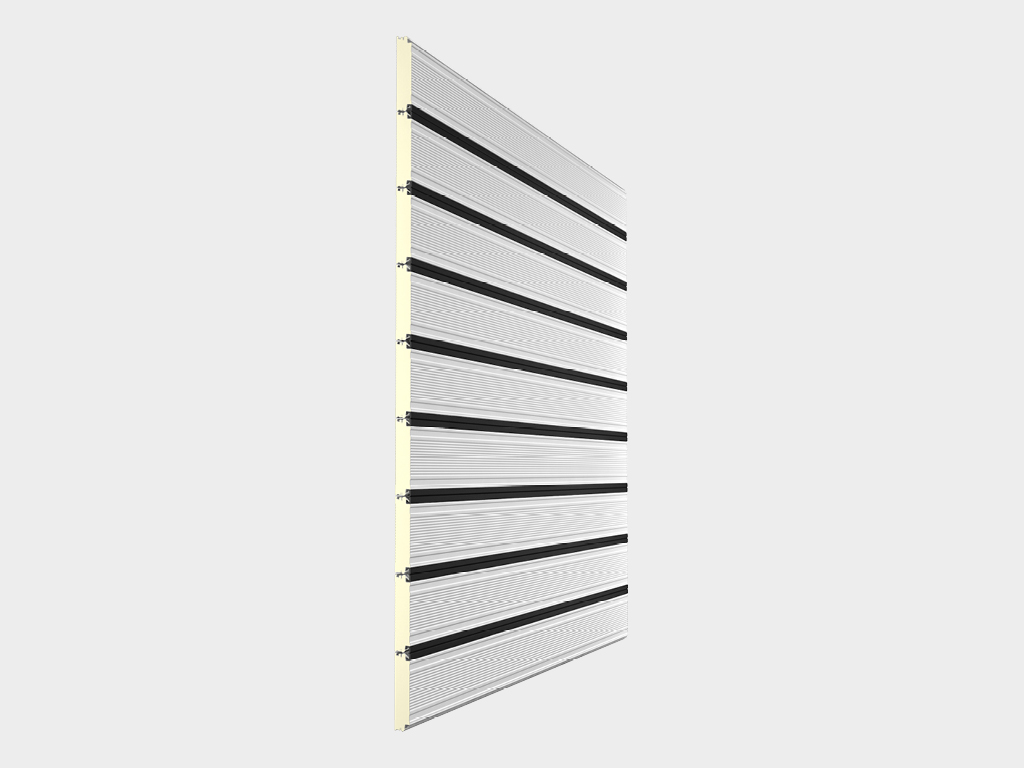

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм. |
 |

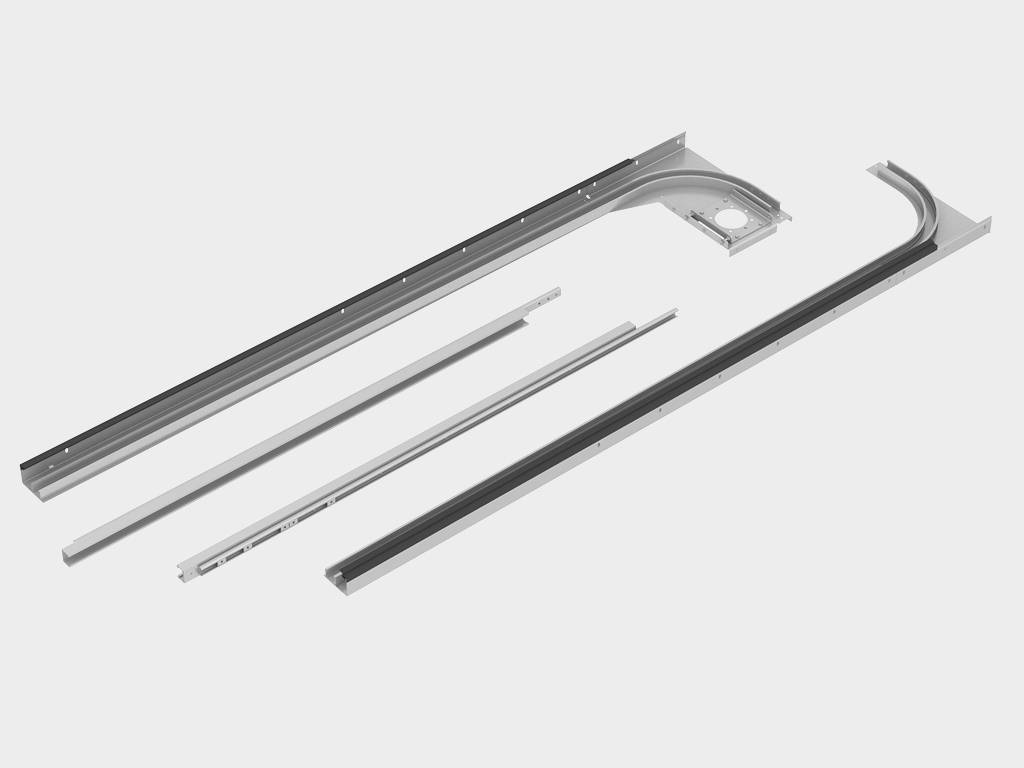

Комплект направляющих и угловых стоек. |
 |

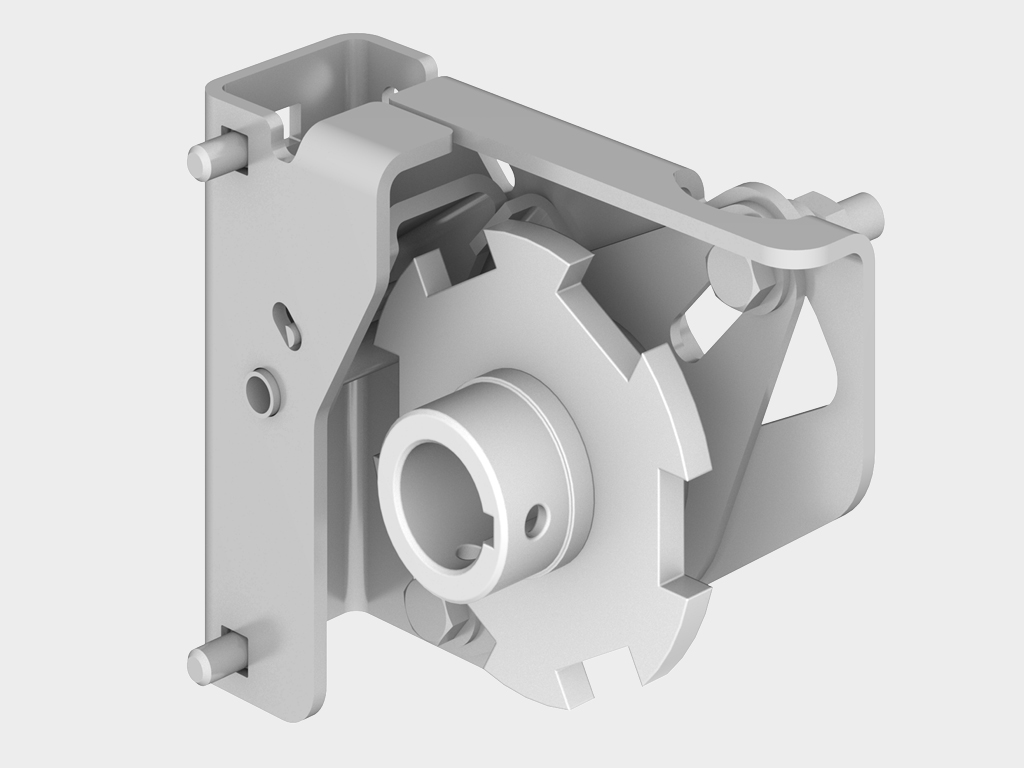

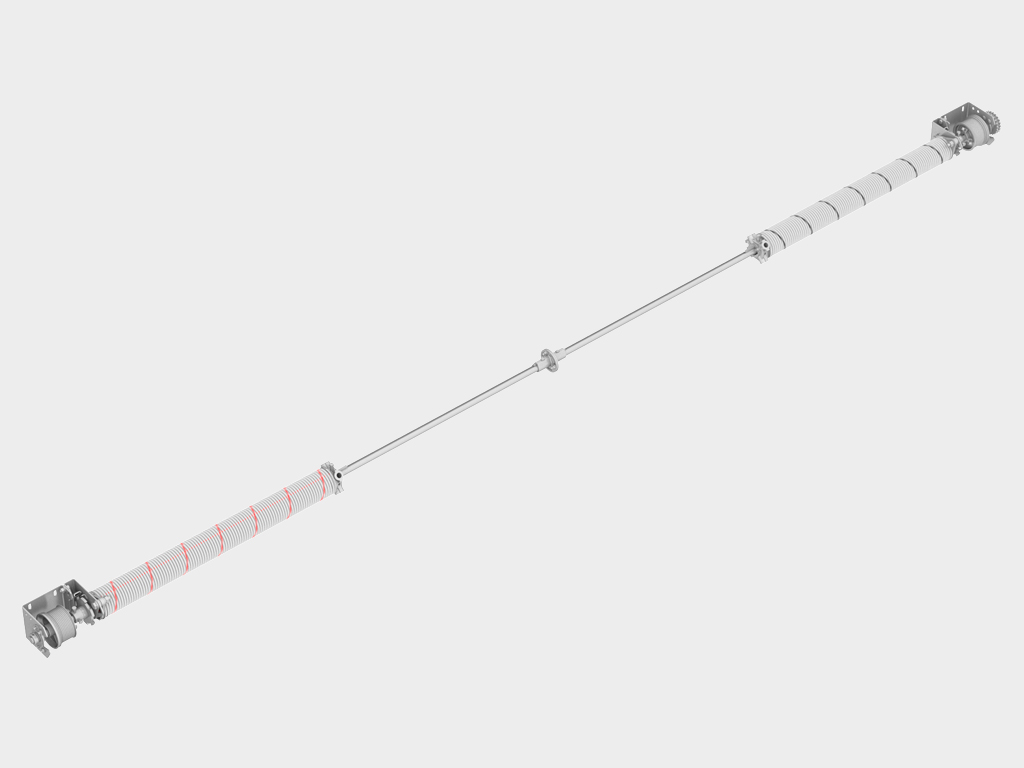

Торсионный механизм, рассчитанный на 100 000 циклов. |
 |

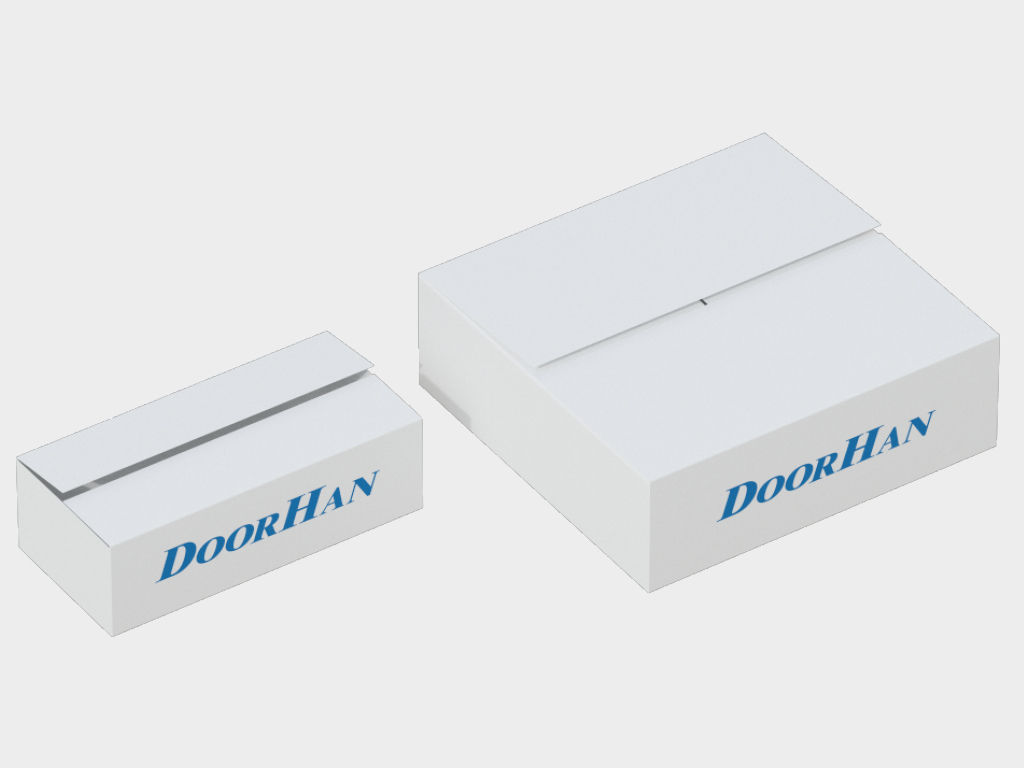

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. |
 |

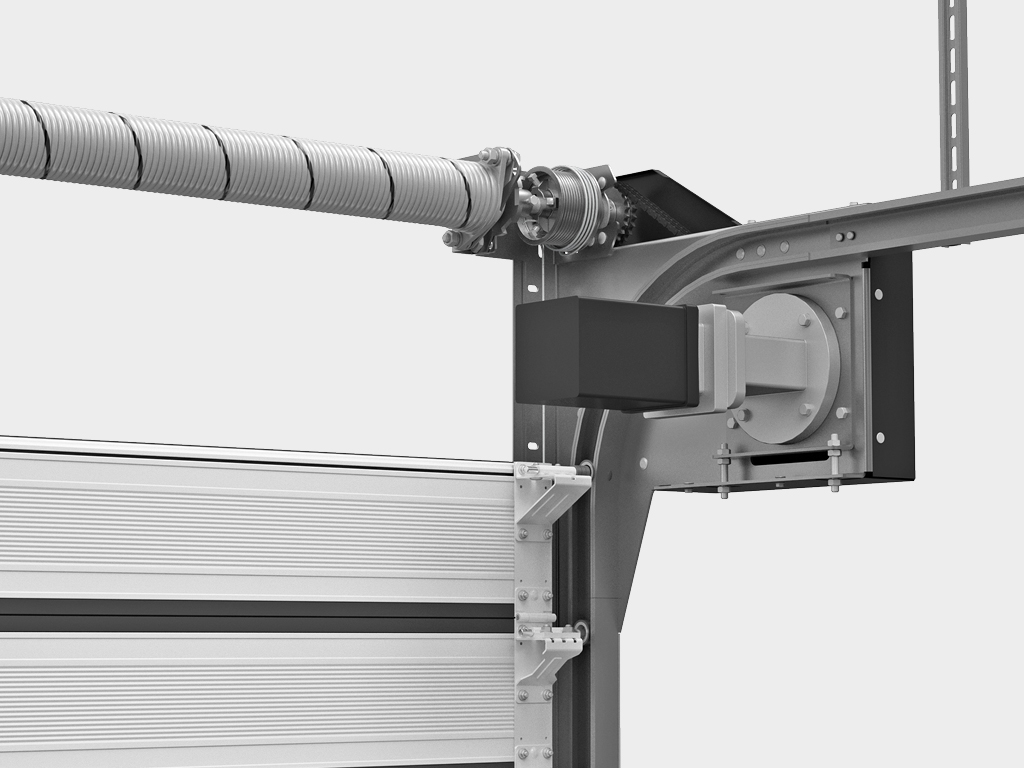

Блок управления и электропривод, оснащенный системой аварийной разблокировки. |
 |

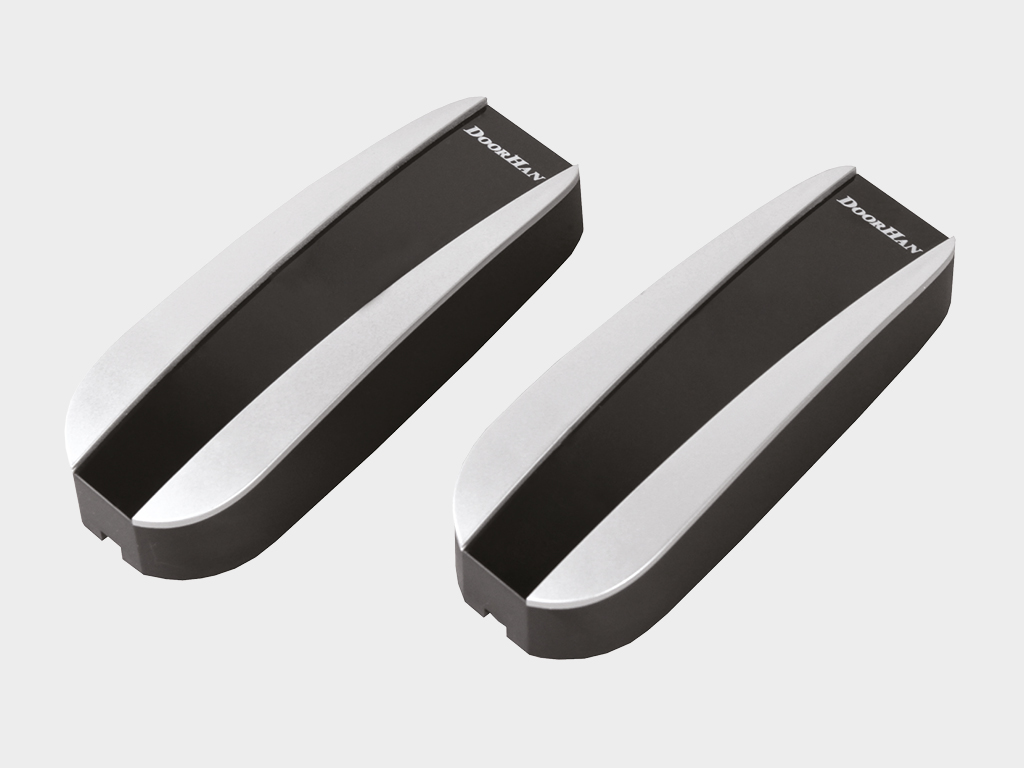

Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот. |
 |
Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями. |
 |

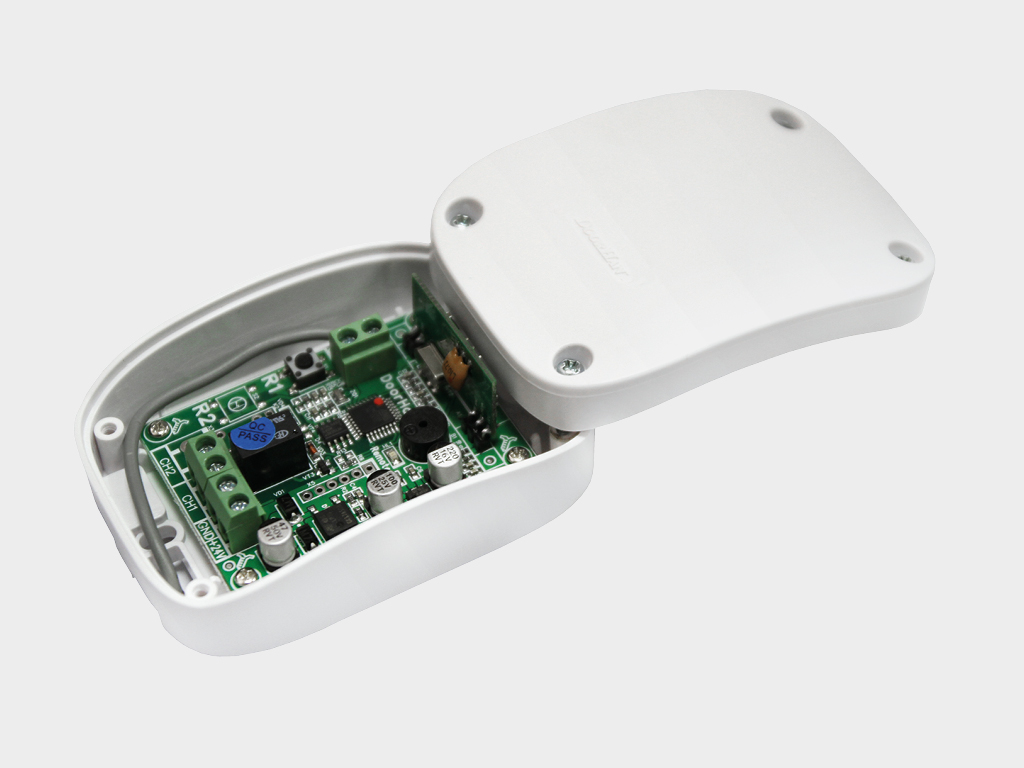

Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan. |
 |

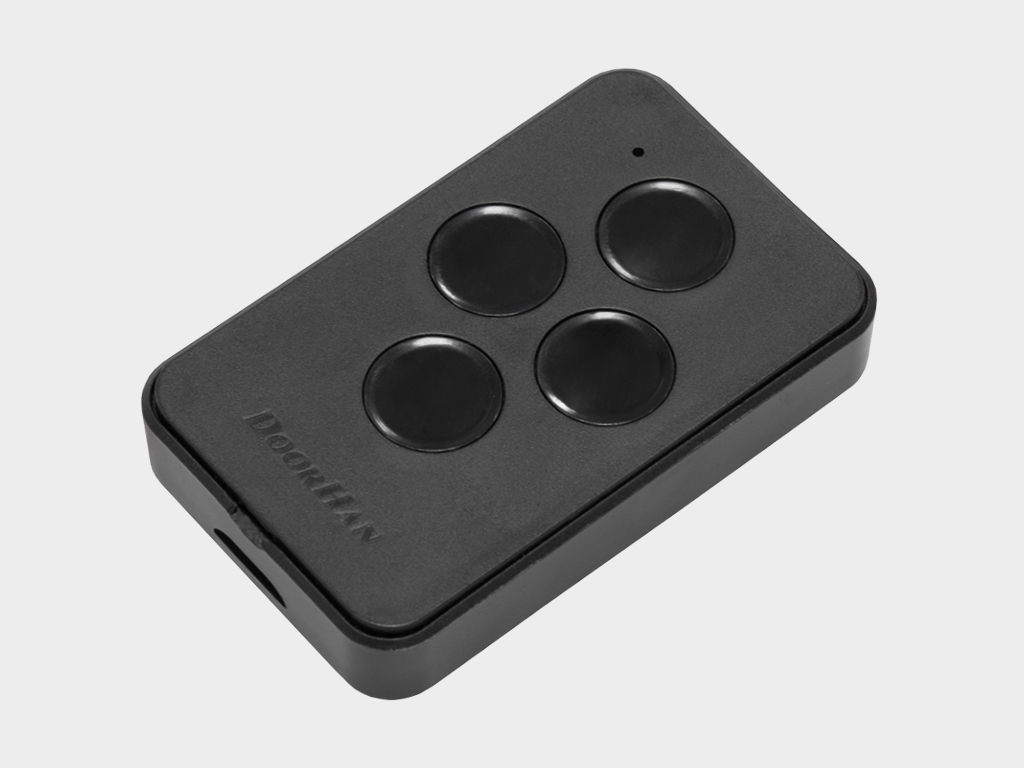

Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan. |
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|
| Ресурс, циклов |
1 000 000 |
Ворота |
| Ресурс, циклов |
100 000 |
Торсионный механизм |
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|
| Описание |
система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав |
картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм |
упаковка щита — 250 |
| Высота, мм |
упаковка щита — от 200 до 800 |
| Длина, мм |
упаковка щита — от 2 000 до 6 100 |
| Вес брутто, кг |
до 1 000 |
| Количество в упаковке |
упаковка щита — от 9 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); упаковка привода — коробка с приводом и коробка с блоком управления; возможны дополнительные упаковки (окантовка и пр.) |
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
 |
Система аварийной рычажной разблокировки полотна ворот при внештатных ситуациях. |
 |
Блок управления — обновлен дизайн, расширен функционал (предупреждение о необходимости проведения сервисного обслуживания, счетчик количества циклов, функция плавного запуска и остановки ворот). |
 |
Новый амортизатор — бесшумная работа, большой диапазон регулировок, повышенная стойкость к деформациям. |
