КОМПЛЕКТ БАЗОВЫЙ ПРИВОДА SW-4000-BASE ШИРИНА СТВОРКИ ДО 4М ВЕС ДО 400КГ
Электромеханический привод Swing-4000 предназначен для автоматизации распашных ворот.
Внешний вид привода
ВИДЕО
ЗОНА ПРИМЕНЕНИЯ
Распашные ворота всех типов
Распашные ворота и калиткиПРЕИМУЩЕСТВА

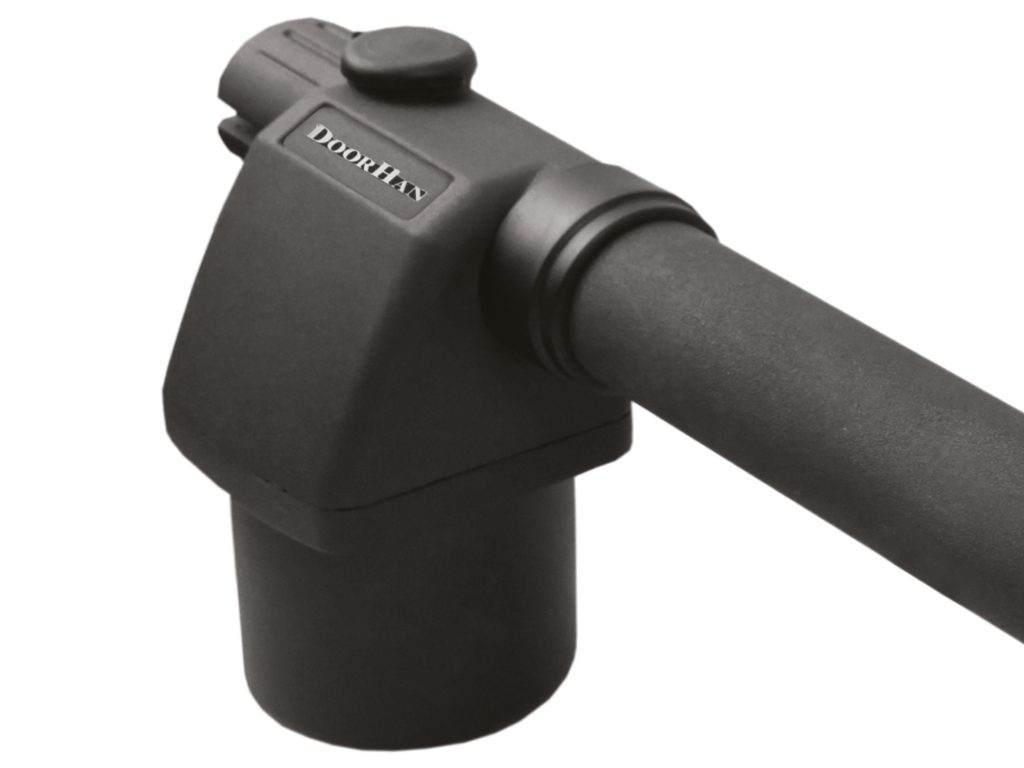

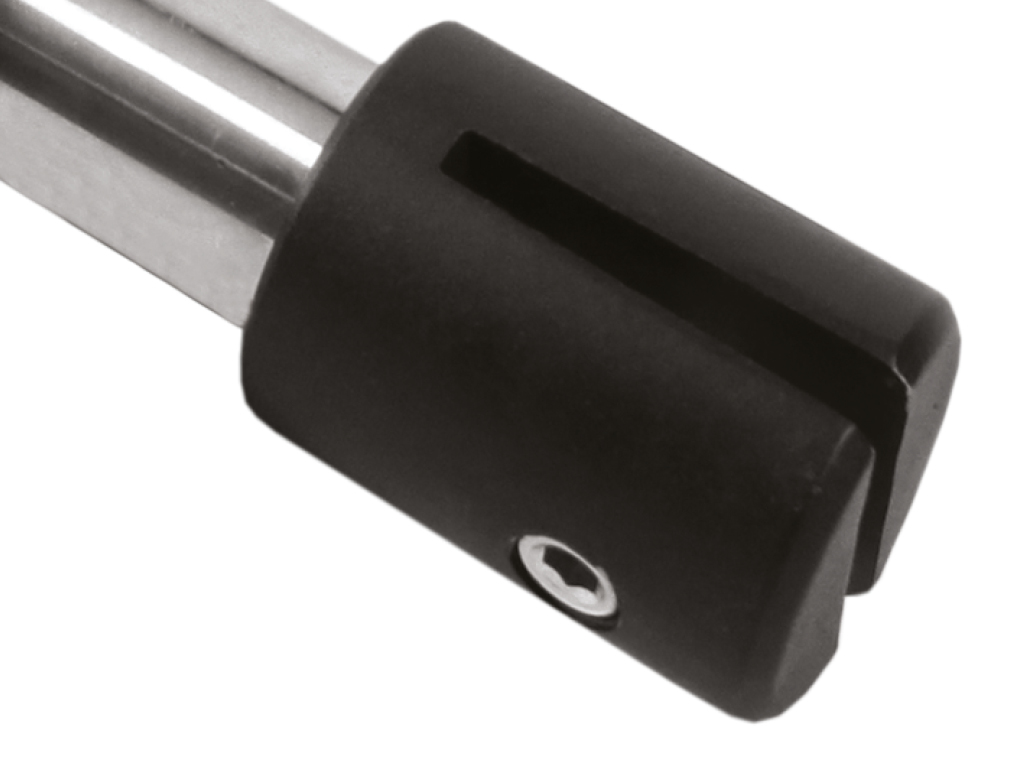

ДИЗАЙН
ТАБЛИЦА

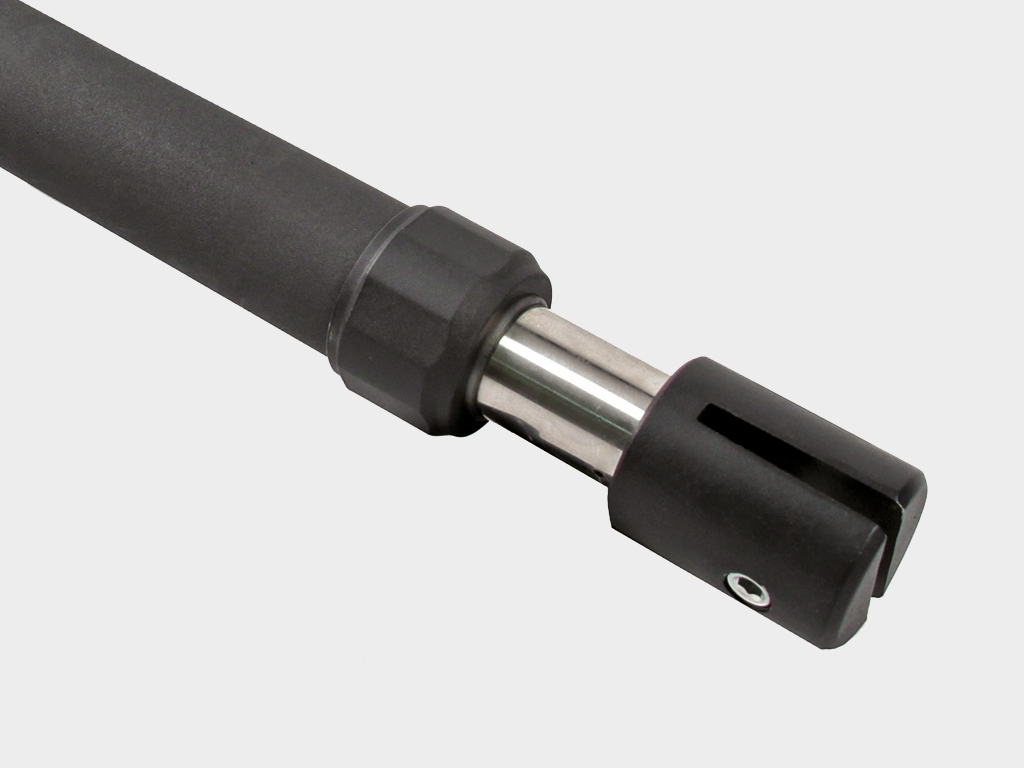

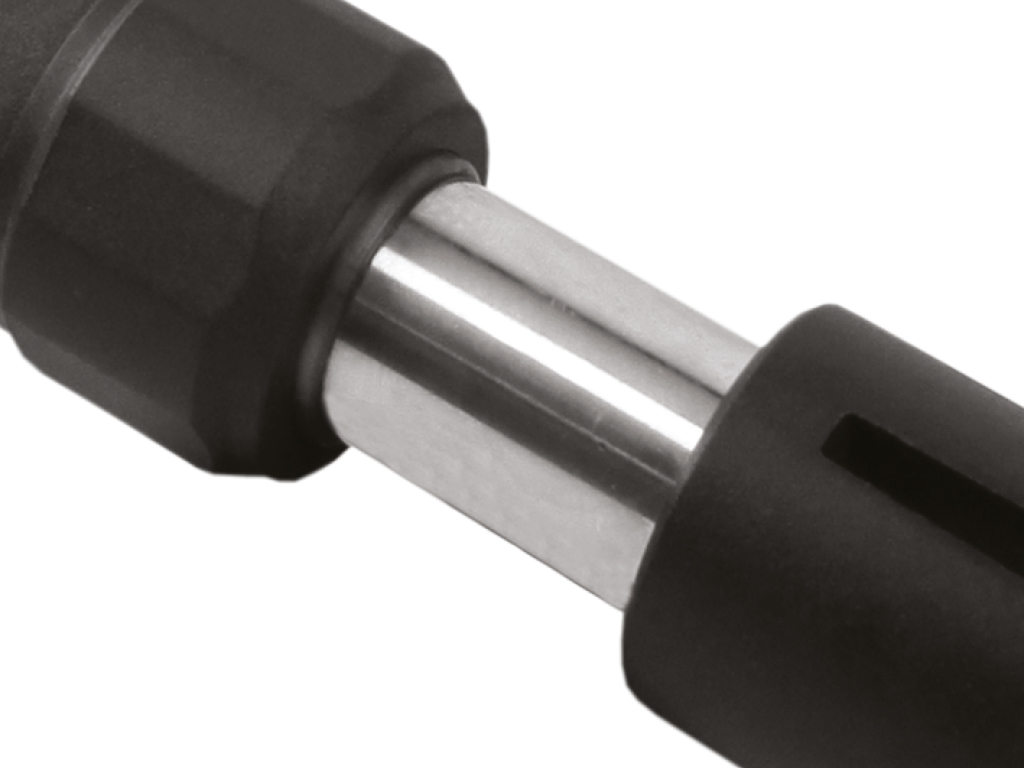

Ходовой винт из высокопрочной стaли
Специальный механизм расцепления

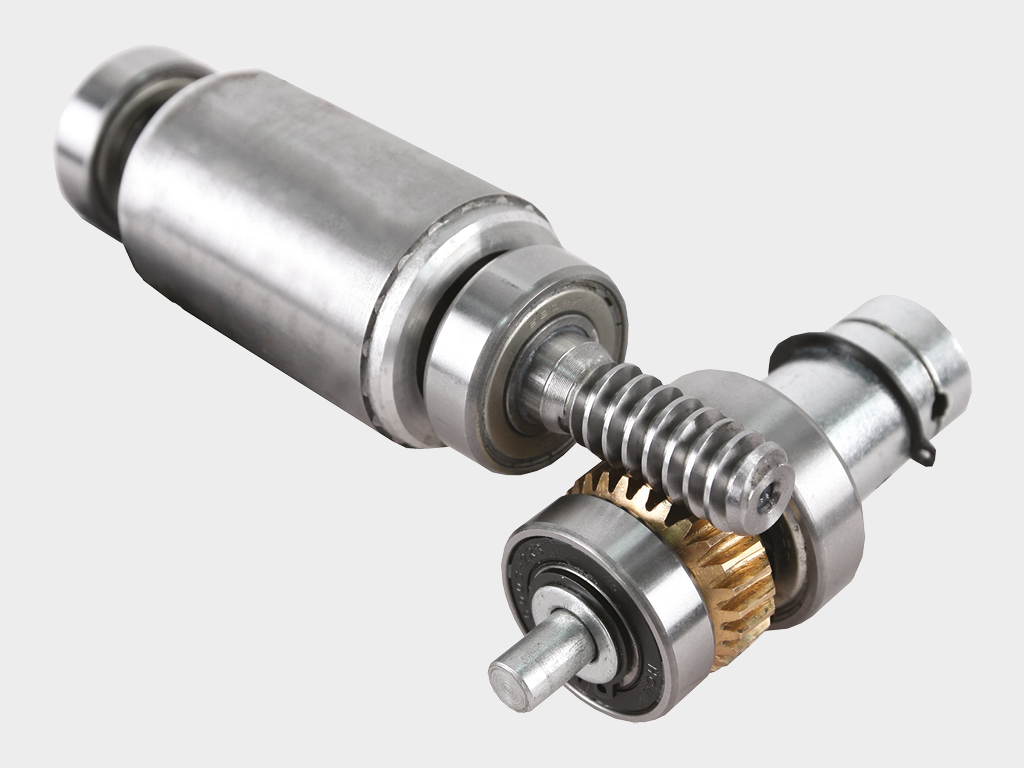

Использование в редукторе деталей из стали и бронзы увеличивает срок службы приводаКОНСТРУКЦИЯ
1. Мотор
2. Силовой кaбель

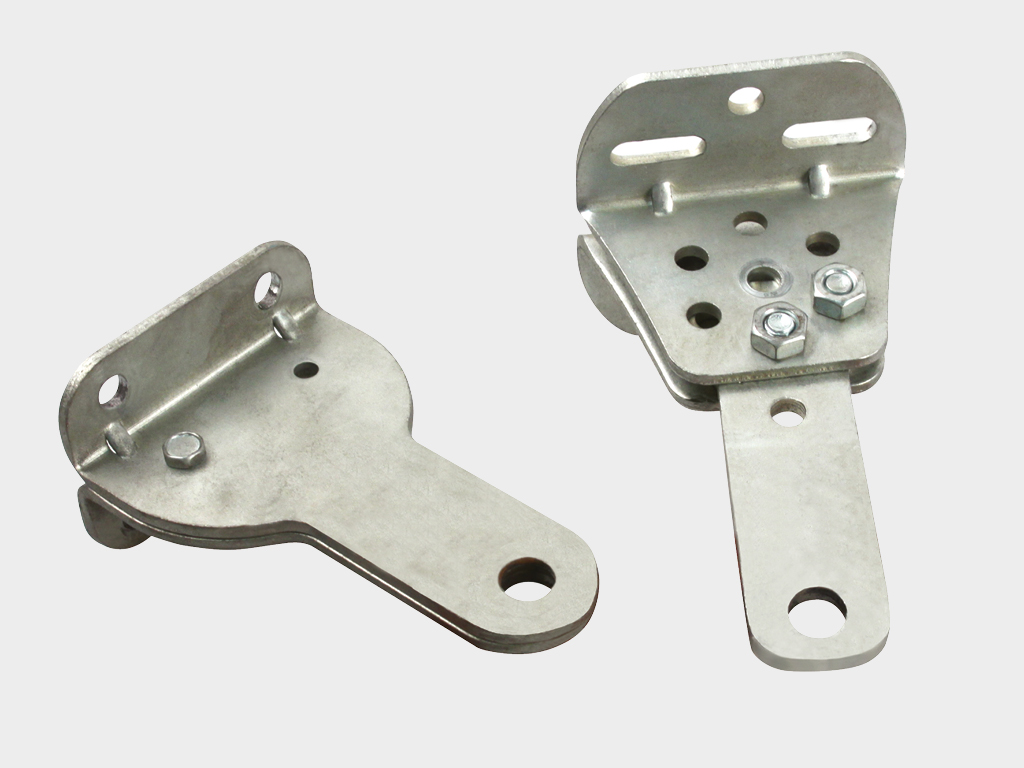

3. Задний кронштейн
4. Передний кронштейн
5. Корпус
СПОСОБЫ МОНТАЖА
 |
Устaнавливается на кронштейны на столбы ворот |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Два электроприводa, блок управления в корпусе, крепежные элементы, ключ расцепителя. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемникa. |
 |
Беспроводные фотоэлементы безопасности Photocell-W, состоящие из инфракрасного передатчика и приемника |
 |
Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами |
 |
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума |
 |
Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами |
 |
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами |
 |
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами |
 |
Пульт Transmitter-Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами |
 |
Пульт в прикуриватель Car-Transmitter для дистанционного управления двумя автоматическими устройствами |
 |
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan |
 |
Беспроводная кнопка Command-433 для дистанционного управления двумя автоматическими устройствами |
 |
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа |
 |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания проксими-карт |
 |
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan |
 |
Домофон с функцией выидеовызова DOMO-7 для управления калиткой и воротами |
 |
Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения движения ворот |
 |
Антенна Antenn-433 для усиления сигнала. Используется при наличии препятствий между премником и передатчиком |
 |
Электромеханический замок накладного типа DH-LOCK для калиток |
 |
Сирена Sirena для звукового оповещения о движении ворот |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Максимальная длина створки, м | 4 | |
| Напряжение питания, В | 220-240 | |
| Максимальный вес створки, кг. | 400 | |
| Мощность, Вт | 140 | |
| Диапазон рабочих температур, °С | -20...+55 | |
| Класс защиты IP | 44 | |
| Интенсивность использования, % | 50 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
УПАКОВКА
| УПАКОВКА В КОРОБКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 710 |
| Ширина, мм | 275 |
| Высота, мм | 225 |
