ПРОМЫШЛЕННЫЕ СКЛАДНЫЕ ВОРОТА DOORHAN БЕЗ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ
Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 1 400 до 8 200 мм, высота — от 2 000 до 6 000 мм) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.

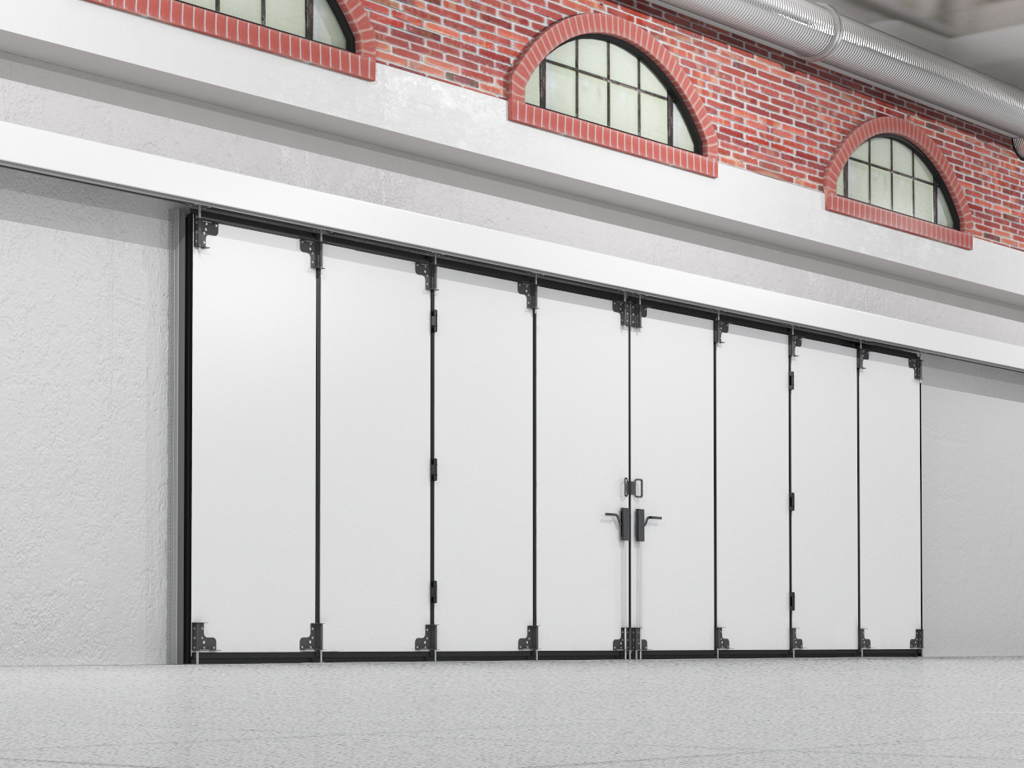

Внешняя сторона складных ворот без нижней направляющей
Внутренняя сторона складных ворот без нижней направляющей
ВИДЕО
ЗОНА ПРИМЕНЕНИЯ
Складные ворота без нижней направляющей применяются для перекрытия проемов гаражей и боксов для хранения крупногабаритной техники
Складные ворота без нижней направляющей применяются для перекрытия проемов там, где предъявляются повышенные требования к уровню пола, например, в железнодорожных депо, эллингахПРЕИМУЩЕСТВА
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белый
RAL 8014 коричневый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
RAL 7004 серый
RAL 3000 красныйТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 400 до 8 200 |
| Высота проема, мм | от 2 000 до 6 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 до 520 |
РАЗМЕРЫ ПРОЕМА

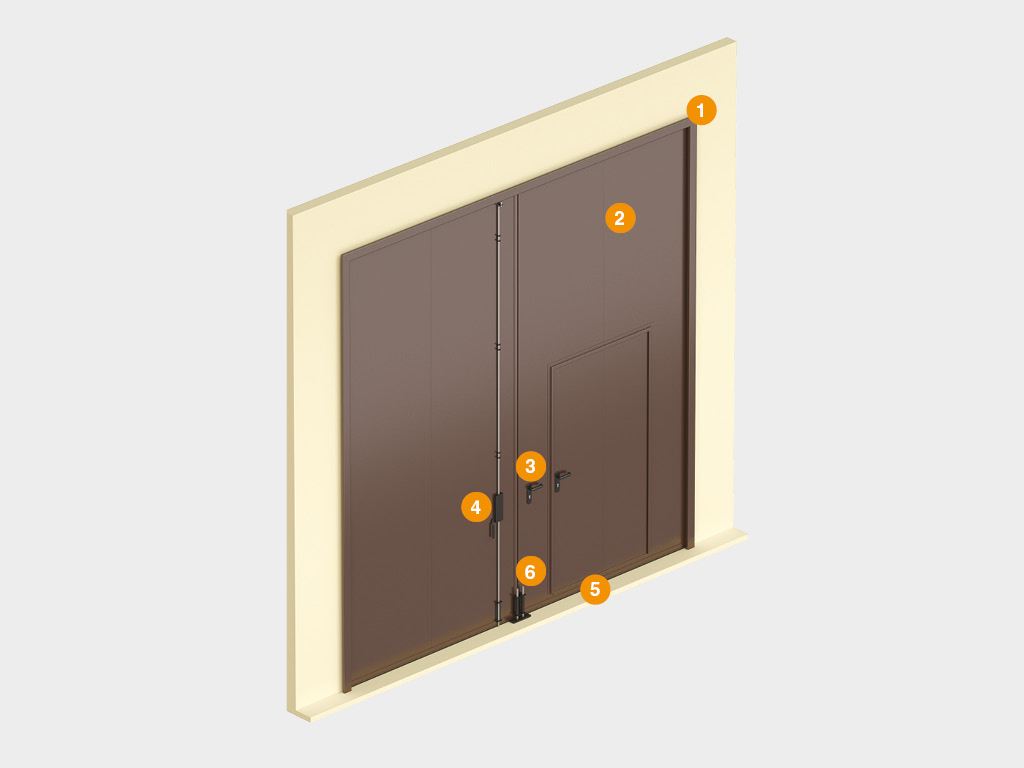

КОНСТРУКЦИЯ
1. Отклоняющая система
2. Опора роликовая стальная
3. Стойка крепления полотна ворот
4. Шиповой уплотнитель

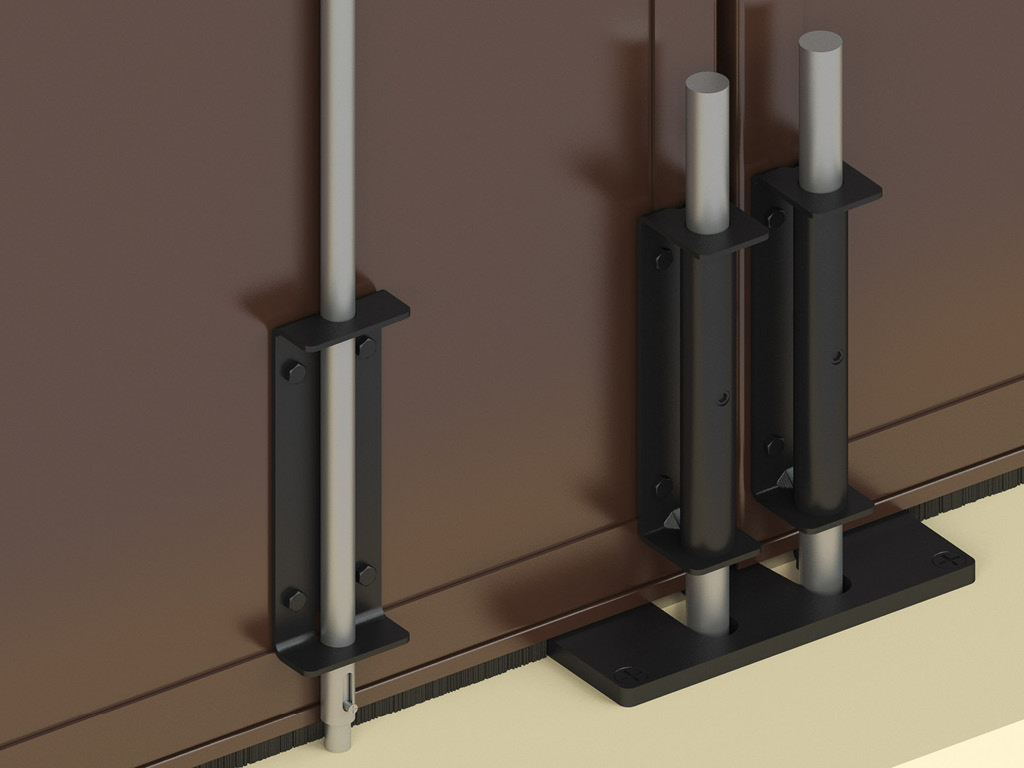

5. Вертикальная ригельная задвижка
6. Кронштейн крепления стойки
7. Ловитель
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 150 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА
 |
Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам. |
 |

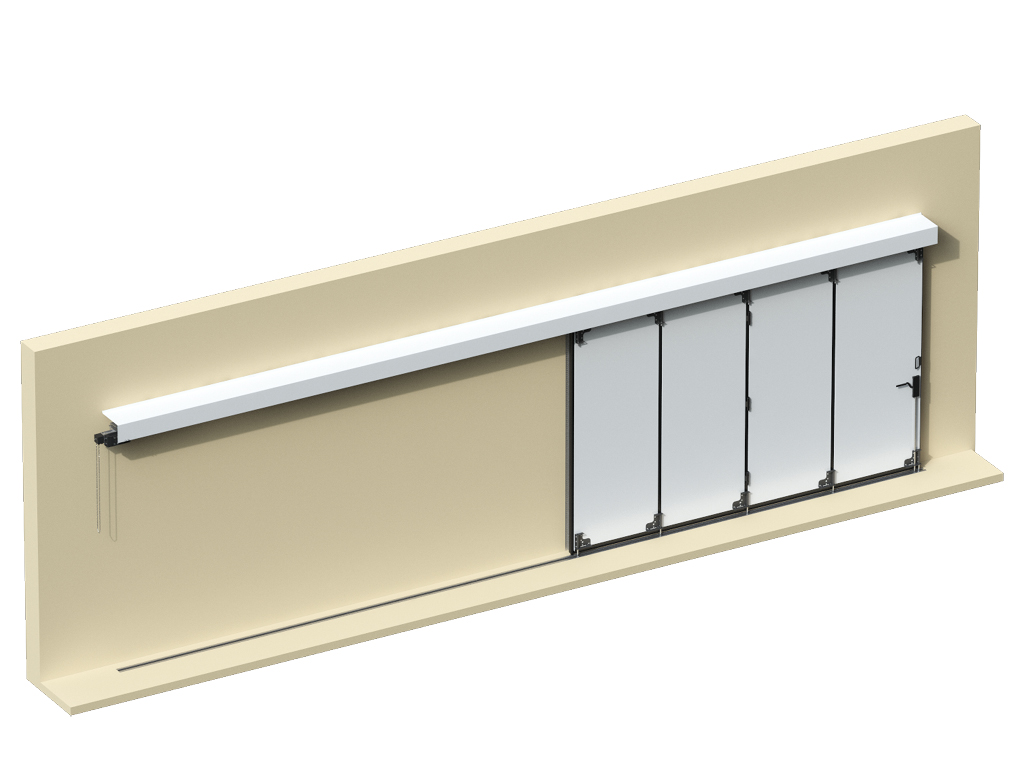

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания. |

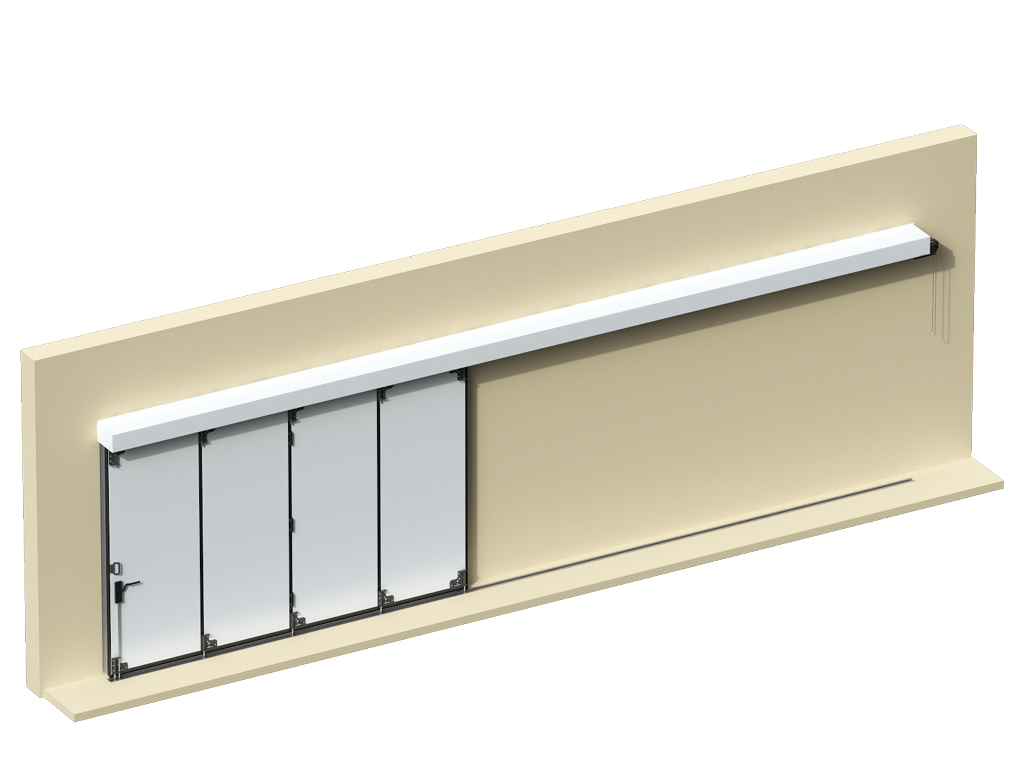

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Схема открытия 2+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 2+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 1 400 до 1 900 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 365 |
| b2, мм Правый пристенок | 155 |
 |
Схема открытия 0+2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 1 400 до 1 900 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 155 |
| b2, мм Правый пристенок | 365 |
 |
Схема открытия 1+1 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 1+1
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 1 500 до 2 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 260 |
| b2, мм Правый пристенок | 260 |
 |
Схема открытия 3+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 3+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 200 до 2 900 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 470 |
| b2, мм Правый пристенок | 155 |
 |
Схема открытия 0+3 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+3
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 200 до 2 900 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 155 |
| b2, мм Правый пристенок | 470 |
 |
Схема открытия 1+2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 1+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 200 до 3 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 260 |
| b2, мм Правый пристенок | 365 |
 |
Схема открытия 2+1 |
ПАРАМТРЫ СХЕМЫ ОТКРЫТИЯ 2+1
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 200 до 3 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 365 |
| b2, мм Правый пристенок | 260 |
 |
Схема открытия 4+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 4+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 900 до 4 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 575 |
| b2, мм Правый пристенок | 155 |
 |
Схема открытия 0+4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 900 до 4 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 155 |
| b2, мм Правый пристенок | 575 |
 |
Схема открытия 2+2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 2+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 000 до 4 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 365 |
| b2, мм Правый пристенок | 365 |
 |
Схема открытия 3+2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 3+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 700 до 5 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 470 |
| b2, мм Правый пристенок | 365 |
 |
Схема открытия 2+3 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 2+3
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 700 до 5 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 365 |
| b2, мм Правый пристенок | 470 |
 |
Схема открытия 4+1 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 4+1
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 700 до 5 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 575 |
| b2, мм Правый пристенок | 260 |
 |
Схема открытия 1+4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 1+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 700 до 5 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 260 |
| b2, мм Правый пристенок | 575 |
 |
Схема открытия 3+3 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 3+3
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 4 400 до 6 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 470 |
| b2, мм Правый пристенок | 470 |
 |
Схема открытия 4+2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 4+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 4 400 до 6 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 575 |
| b2, мм Правый пристенок | 365 |
 |
Схема открытия 2+4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 2+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 5 000 до 6 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 365 |
| b2, мм Правый пристенок | 575 |
 |
Схема открытия 4+4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 4+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 6 000 до 8 200 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 575 |
| b2, мм Правый пристенок | 575 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Полотно ворот из сэндвич-панелей толщиной 55 мм. |
 |
Ручка стальная для удобного открытия и закрытия ворот вручную. |
 |
Резиновый уплотнитель шиповой для герметизации стыков панелей. |
 |
Уплотнитель щеточный для герметизации полотна ворот снизу и сверху. |
 |

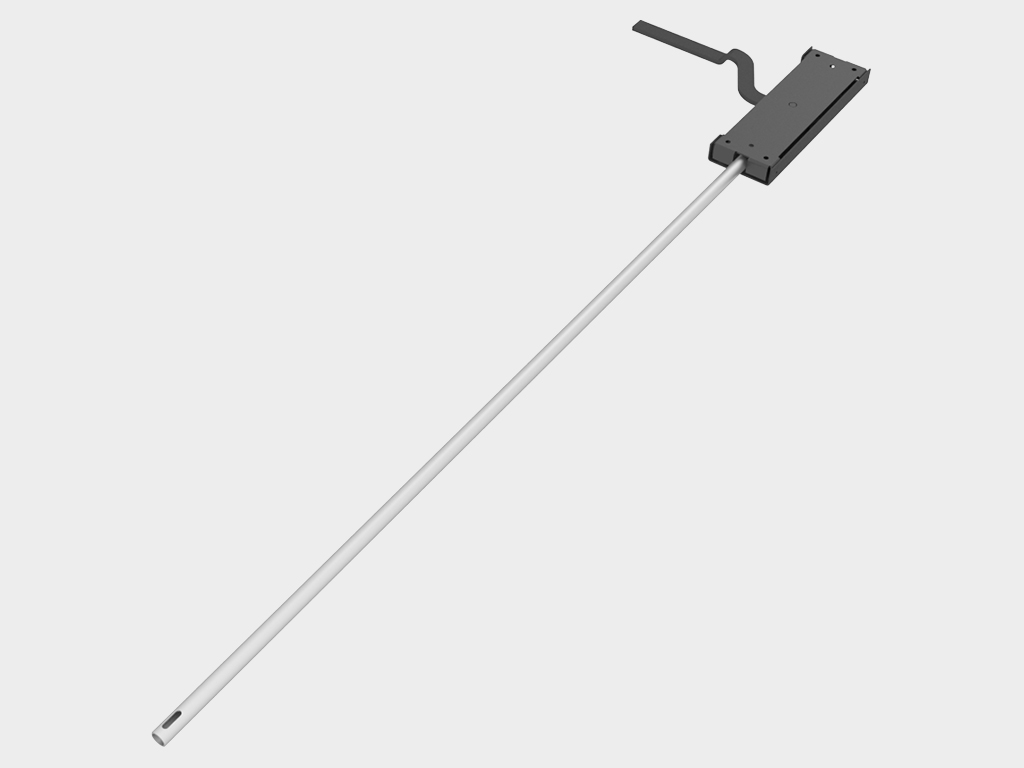

Задвижка ригельная для фиксации ворот в закрытом положении. |
 |
Центральный ловитель для увеличения устойчивости ворот. |
 |
Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей. |
|
Универсальный комплект крепежных элементов. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Окно в алюминиевой раме с заполнением оргстеклом. |
 |
Калитка для обеспечения доступа в помещение при закрытых воротах. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы промышленных складных ворот без нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
4. Не допускайте загрязнения направляющей и роликов.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | зависит от количества сэндвич-панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности промышленных складных ворот без нижней направляющей производства ГК DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.
НОВИНКИ
 |
Отклоняющая система на 90° позволяет сформировать компактную пачку панелей в зоне пристенков, что экономит свободное пространство. |
 |
Обновленный кронштейн роликовой опоры обладает повышенной надежностью и возможностью регулировки по высоте. |
 |
Кронштейн крепления полотна с возможностью регулировки по высоте обеспечивает надежную и удобную фиксацию короба. |
 |

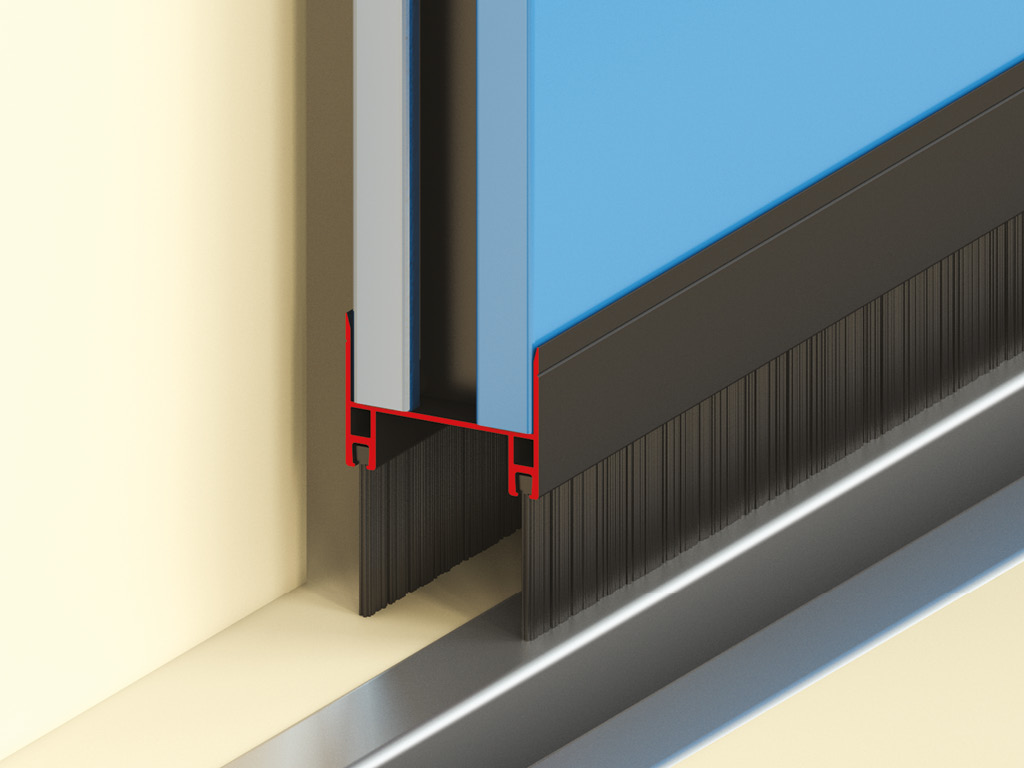

Двойной ряд специальных щеточных уплотнителей обеспечивает дополнительную герметизацию полотна снизу и нивелирует неровности пола. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
ПРОМЫШЛЕННЫЕ СКЛАДНЫЕ ВОРОТА DOORHAN С НИЖНЕЙ НАПРАВЛЯЮЩЕЙ
Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 500 до 30 000 мм, высота — от 2 000 до 8 000 мм) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.

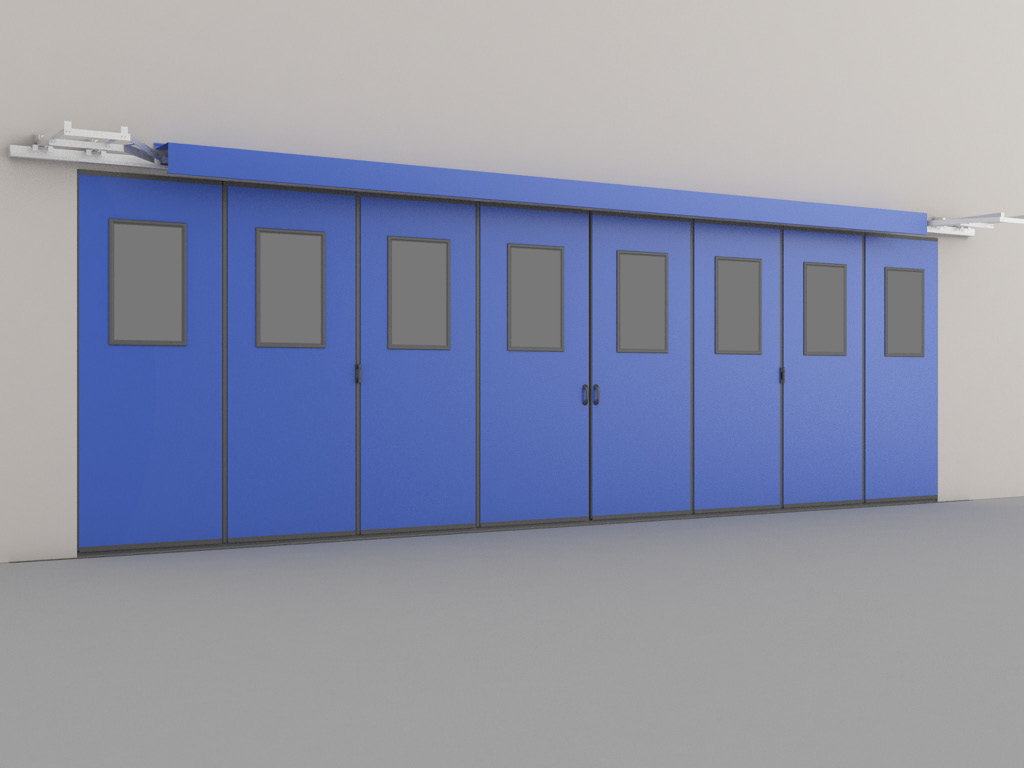

Внешняя сторона складных промышленных ворот с нижней направляющей
Внутренняя сторона складных промышленных ворот с нижней направляющей
ЗОНА ПРИМЕНЕНИЯ
Складные ворота с нижней направляющей — идеальное решение перекрытия проемов ангаров для хранения и обслуживания крупногабаритной техники, ангаров большой и малой авиацииПРЕИМУЩЕСТВА
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белыйRAL 8014 коричневыйRAL 5005 синийRAL 6005 зеленыйRAL 3005 бордовыйRAL 9006 серебристыйRAL 1014 бежевыйRAL 7004 серыйRAL 3000 красный
RAL 7016 антрацитТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | 2500 – 30000 |
| Высота проема, мм | 2000 – 8000 |
| Притолока, мм | от 350 |
| Пристенки, мм | от 435 до 2204 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Кронштейн крепления привода с натяжителем
2. Кронштейн крепления к стене
3. Отклоняющая система с раскосами
4. Верхний направляющий ролик
5. Балка несущая стальная
6. Опора роликовая регулируемая
7. Кронштейн крепления роликовой опоры
8. Петля
9. Кронштейн крепления полотна ворот к цепи
10. Резиновый уплотнитель концевой
11. Резиновый уплотнитель шиповой
12. Нижний направляющий профиль
13. Ролик нижний
14. Щеточный уплотнитель
15. Ручка стальная
16. Вертикальная ригельная задвижка
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА
 |
Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам. |
 |
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Схема открытия 0+4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2000 до 8000 |
| B, мм Ширина проема | от 3400 до 4200 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
 |
Схема открытия 4+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 4+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 3 400 до 4 200 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
| b2, мм Правый пристенок | 435 |
 |
Схема открытия 0+5 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+5
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 4 200 до 5 200 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 884 |
 |
Схема открытия 5+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 5+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 4 200 до 5 200 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 |
| b2, мм Правый пристенок | 435 |
 |
Схема открытия 0+6 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+6
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 5 000 до 6 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
 |
Схема открытия 6+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 6+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 5 000 до 6 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
| b2, мм Правый пристенок | 120 |
 |
Схема открытия 0+8 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+8
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 6 800 до 8 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 1 094 (без привода), 1 544 (с приводом) |
 |
Схема открытия 8+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 8+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 6 800 до 8 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 094 (без привода), 1 544 (с приводом) |
| b2, мм Правый пристенок | 435 |
 |
Схема открытия 4+4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 4+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 6 800 до 8 600 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
| b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
 |
Схема открытия 0+10 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+10
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 8 400 до 10 600 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 1 314 (без привода), 1 764 (с приводом) |
 |
Схема открытия 10+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 10+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 8 400 до 10 600 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 314 (без привода), 1 764 (с приводом) |
| b2, мм Правый пристенок | 435 |
 |
Схема открытия 5+5 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 5+5
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 8 400 до 10 600 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 |
| b2, мм Правый пристенок | 884 |
 |
Схема открытия 0+12 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+12
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 10 200 до 12 800 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 1 534 (без привода), 1 984 (с приводом) |
 |
Схема открытия 12+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 12+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 10 200 до 12 800 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 534 (без привода), 1 984 (с приводом) |
| b2, мм Правый пристенок | 435 |
 |
Схема открытия 6+6 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 6+6
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 10 200 до 12 800 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
| b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
 |
Схема открытия 0+14 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+14
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 11 800 до 15 000 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 1 754 (без привода), 2 204 (с приводом) |
 |
Схема открытия 14+0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 0+14
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 11 800 до 15 000 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 754 (без привода), 2 204 (с приводом) |
| b2, мм Правый пристенок | 435 |
 |
Схема открытия 8+8 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 8+8
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 11 800 до 15 000 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 094 (без привода), 1 544 (с приводом) |
| b2, мм Правый пристенок | 1 094 (без привода), 1 544 (с приводом) |
 |
Схема открытия 10+10 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 10+10
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 17 300 до 21 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 314 (без привода), 1 764 (с приводом) |
| b2, мм Правый пристенок | 1 314 (без привода), 1 764 (с приводом) |
 |
Схема открытия 12+12 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 12+12
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 21 600 до 25 800 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 534 (без привода), 1 984 (с приводом) |
| b2, мм Правый пристенок | 1 534 (без привода), 1 984 (с приводом) |
 |
Схема открытия 14+14 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫТИЯ 14+14
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 26 000 до 30 000 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 754 (без привода), 2 204 (с приводом) |
| b2, мм Правый пристенок | 1 754 (без привода), 2 204 (с приводом) |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей. |
 |
Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей. |
| Нижняя направляющая для перемещения полотна ворот и сопротивления ветровой нагрузке. | |
 |

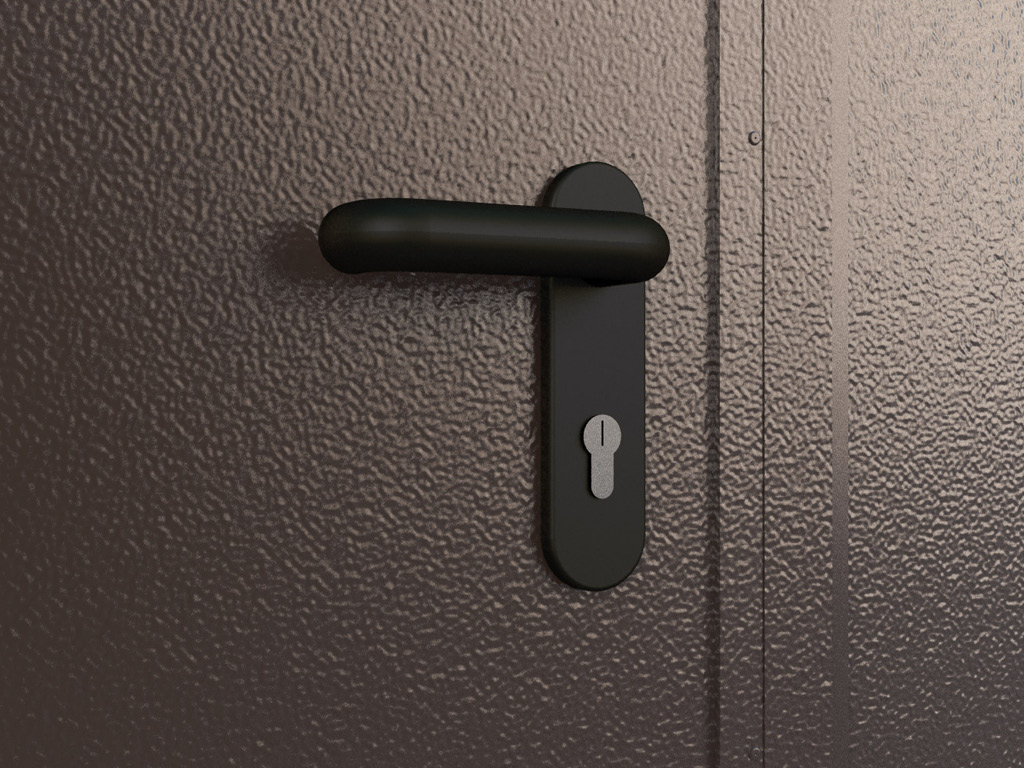

Ручка для удобного открытия и закрытия ворот вручную. |
 |
Задвижки ригельные для фиксации ворот в закрытом положении. |
 |
Щеточный уплотнитель снизу полотна ворот для герметизации проема. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Окно в алюминиевой раме с заполнением оргстеклом. |
 |
Врезная калитка. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | при толщине сэндвич-панели 55 мм |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | при толщине сэндвич-панели 55 мм |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | при толщине сэндвич-панели 55 мм |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) | при толщине сэндвич-панели 55 мм |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы складных ворот с нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
4. Не допускайте загрязнения направляющей и роликов.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | высота упаковки зависит от количества сэндвич-панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности промышленных складных ворот с нижней направляющей производства ГК DoorHan сроком на 1 год для розничных и 2 года для дилеров с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.
НОВИНКИ
 |
Надежная нижняя направляющая обеспечивает высокую ветровую устойчивость ворот и плавное перемещение полотна. |
 |
Кронштейн крепления привода позволяет отрегулировать натяжение цепи. |
 |
Роликовая опора из высококачественной стали менее подвержена истиранию, что повышает надежность эксплуатации ворот. |
 |
Усиленный кронштейн крепления балки выдерживает большие нагрузки. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ

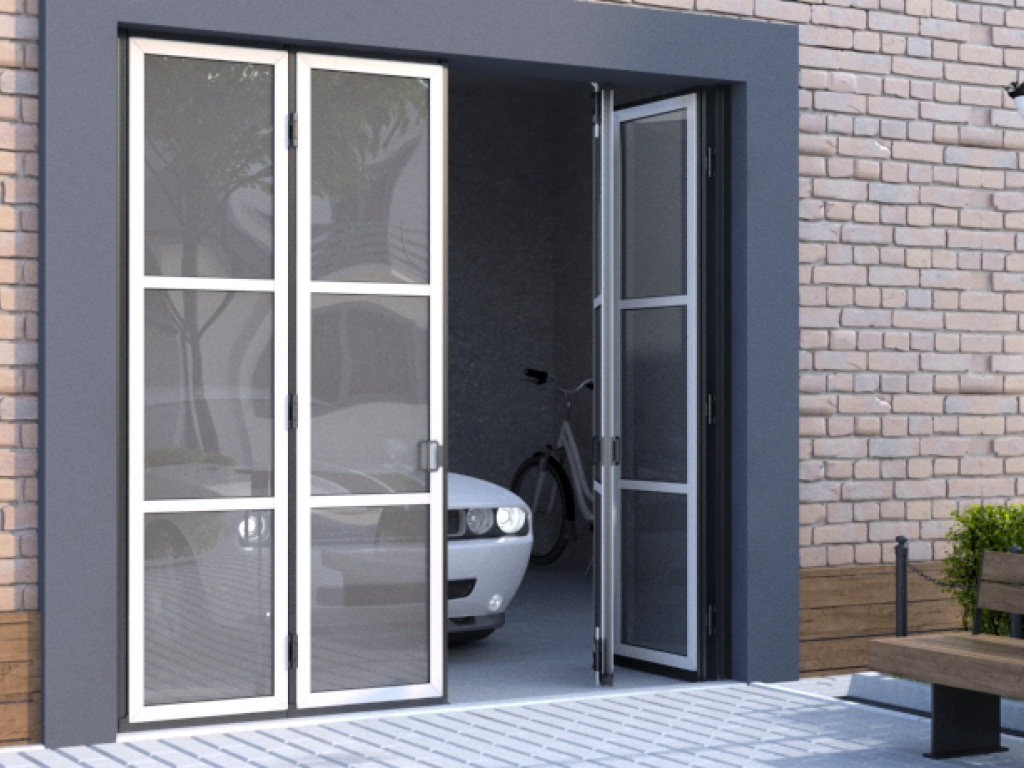

ПРОМЫШЛЕННЫЕ СКЛАДНЫЕ ПАНОРАМНЫЕ ВОРОТА ДОРХАН БЕЗ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ
Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 000 до 9 000 мм, высота — от 2 000 до 6 000 мм) по размеру проемы. Идеальный вариант для перекрытия проемов в автомобильных салонах и других зданиях с остекленными фасадами.
Внешняя сторона складных ворот без нижней направляющей
Внутренняя сторона складных ворот без нижней направляющей
ВИДЕО
ЗОНА ПРИМЕНЕНИЯ
Складные панорамные ворота предназначены для перекрытия проемов в зданиях с остекленными фасадами, например, в автомобильных салонах, шоу-румах.ПРЕИМУЩЕСТВА
ДИЗАЙН
ПОВЕРХНОСТЬ ПАНОРАМНОЙ ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белыйRAL 8014 коричневыйRAL 5005 синийRAL 6005 зеленыйRAL 3005 бордовыйRAL 9006 серебристыйRAL 1014 бежевыйRAL 7004 серыйRAL 3000 красныйRAL 7016 антрацитТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2000 до 9000 |
| Высота проема, мм | от 2000 до 6000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 150 до 540 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Балка отклоняющая
2. Опора роликовая стальная
3. Стойка крепления полотна
4. Профиль алюминиевый промежуточный
5. Шиповой уплотнитель
6. Оргстекло, сотовый поликарбонат или сэндвич-панель
7. Задвижка ригельная вертикальная
8. Профиль алюминиевый основной
9. Ловитель
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем разным точкам во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия min 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА
 |
Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам. |
 |
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
|
Схема открытия 2+0 |
СХЕМА ОТКРЫТИЯ 2+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2000 до 6000 |
| B, мм Ширина проема | от 2000 до 2300 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 320 |
| b2, мм Правый пристенок | 150 |
|
Схема открытия 0+2 |
СХЕМА ОТКРЫТИЯ 0+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 2 300 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 150 |
| b2, мм Правый пристенок | 320 |
|
Схема открытия 1+1 |
СХЕМА ОТКРЫТИЯ 1+1
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 2 400 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 210 |
| b2, мм Правый пристенок | 210 |
|
Схема открытия 3+0 |
СХЕМА ОТКРЫТИЯ 3+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 3 500 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 430 |
| b2, мм Правый пристенок | 150 |
|
Схема открытия 0+3 |
СХЕМА ОТКРЫТИЯ 0+3
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 3 500 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 150 |
| b2, мм Правый пристенок | 430 |
|
Схема открытия 1+2 |
СХЕМА ОТКРЫТИЯ 1+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 3 600 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 210 |
| b2, мм Правый пристенок | 320 |
|
Схема открытия 2+1 |
СХЕМА ОТКРЫТИЯ 2+1
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 3 600 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 320 |
| b2, мм Правый пристенок | 210 |
|
Схема открытия 4+0 |
СХЕМА ОТКРЫТИЯ 4+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 4 700 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 540 |
| b2, мм Правый пристенок | 150 |
|
Схема открытия 0+4 |
СХЕМА ОТКРЫТИЯ 0+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 4 700 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 150 |
| b2, мм Правый пристенок | 540 |
|
Схема открытия 2+2 |
СХЕМА ОТКРЫТИЯ 2+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 4 800 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 320 |
| b2, мм Правый пристенок | 320 |
|
Схема открытия 3+2 |
СХЕМА ОТКРЫТИЯ 3+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от2 300 до 6 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 430 |
| b2, мм Правый пристенок | 320 |
|
Схема открытия 2+3 |
СХЕМА ОТКРЫТИЯ 2+3
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 300 до 6 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 320 |
| b2, мм Правый пристенок | 430 |
|
Схема открытия 4+1 |
СХЕМА ОТКРЫТИЯ 4+1
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 300 до 6 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 540 |
| b2, мм Правый пристенок | 210 |
|
Схема открытия 1+4 |
СХЕМА ОТКРЫТИЯ 1+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 300 до 6 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 210 |
| b2, мм Правый пристенок | 540 |
|
Схема открытия 3+3 |
СХЕМА ОТКРЫТИЯ 3+3
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 700 до 7 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 430 |
| b2, мм Правый пристенок | 430 |
|
Схема открытия 4+2 |
СХЕМА ОТКРЫТИЯ 4+2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 700 до 7 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 540 |
| b2, мм Правый пристенок | 320 |
|
Схема открытия 2+4 |
СХЕМА ОТКРЫТИЯ 2+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 700 до 7 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 320 |
| b2, мм Правый пристенок | 540 |
|
Схема открытия 4+4 |
СХЕМА ОТКРЫТИЯ 4+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 600 до 9 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 540 |
| b2, мм Правый пристенок | 540 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Полотно ворот из панелей с различными вариантами заполнения. |
 |
Ручка стальная для удобного открытия и закрытия ворот вручную. |
 |
Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей. |
 |
Резиновый уплотнитель шиповой для герметизации вертикальных стыков панелей. |
 |
Уплотнитель щеточный для герметизации полотна ворот снизу и сверху. |
|
Задвижка ригельная для надежной фиксации ворот в закрытом положении. |
 |
Центральный ловитель. |
|
Универсальный комплект крепежных элементов. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов открытия/закрытия, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы панорамных складных ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
4. Не допускайте загрязнения направляющей и роликов.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | зависит от длины панелей |
| Ширина, мм | ширина панелей + 150 мм |
| Высота, мм | зависит от количества панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности панорамных складных ворот производства ГК DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.
НОВИНКИ
 |
Несущий профиль придает жесткость и прочность конструкции ворот. |
 |
Штапиковая система позволяет ремонтировать полотно прямо на объекте, не демонтируя ворота. |
 |
Роликовая опора обладает возможностью регулировки положения полотна. |
 |
Новые ручки, изготовленные из стали, более надежны и практичны в эксплуатации. |
ПРОМЫШЛЕННЫЕ ОТКАТНЫЕ ВОРОТА DOORHAN БЕЗ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ
Откатные ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.
.jpg)
Внешняя сторона промышленных откатных ворот
.jpg)
Внутренняя сторона промышленных откатных ворот
ЗОНА ПРИМЕНЕНИЯ
Откатные ворота (без нижней направляющей) применяются для перекрытия проемов боксов для хранения крупногабаритной техники.
Откатные ворота (без нижней направляющей) применяются для перекрытия проемов гаражей.ПРЕИМУЩЕСТВА
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белыйRAL 8014 коричневыйRAL 5005 синийRAL 6005 зеленыйRAL 3005 бордовыйRAL 9006 серебристыйRAL 1014 бежевыйRAL 7004 серыйRAL 3000 красныйRAL 7016 антрацитТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2000 до 9000 |
| Высота проема, мм | от 2000 до 6000 |
| Притолока, мм | от 220 |
| Пристенки, мм | от 1000 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Балка несущая
2. Ограничитель хода
3. Пластина со звездочкой
4. Защитный короб
5. Петля
6. Кронштейн крепления привода, роликовая опора
7. Нижний направляющий ролик
8. Резиновый уплотнитель шиповой
9. Резиновый уплотнитель концевой
10. Вертикальная ригельная задвижка
11. Ручка стальная
12. Профиль окантовки полотна ворот
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА
 |
Монтаж на внутренней стороне стены рекомендуется в случаях, когда это позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам. |
 |
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Открытие влево |
ПАРАМЕТРЫ ОТКРЫТИЯ ВЛЕВО
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2000 до 6000 |
| B, мм Ширина проема | от 2000 до 9000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | B + 100 (без привода), B + 250 (с приводом) |
| b2, мм Правый пристенок | 1000 |
 |
Открытие вправо |
ПАРАМЕТРЫ ОТКРЫТИЯ ВПРАВО
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2000 до 6000 |
| B, мм Ширина проема | от 2000 до 9000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 1000 |
| b2, мм Правый пристенок | B + 100 (без привода), B + 250 (с приводом) |
 |
Двухстороннее открытие |
ПАРАМЕТРЫ ДВУХСТОРОННЕГО ОТКРЫТИЯ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 9 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | B/2 + 100 (без привода), B/2 + 250 (с приводом) |
| b2, мм Правый пристенок | B/2 + 100 (без привода), B/2 + 250 (с приводом) |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители, усилительные пластины). |
 |
Стальная верхняя направляющая. |
 |
Центральный ловитель (поставляется в случае двухстороннего открытия). |
 |
Ручка. |
 |
Задвижки ригельные. |
 |
Щеточный уплотнитель снизу полотна ворот. |
 |
Нижний и верхний алюминиевый профиль полотна ворот с щеточным уплотнителем. |
|
Универсальный комплект крепежных элементов. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
По желанию заказчика в полотно может быть встроена калитка для обеспечения пешеходного прохода при закрытых воротах. |
|
Окно с заполнением оргстеклом в алюминиевой раме. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | при толщине панели 55 мм |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | при толщине панели 55 мм |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) | при толщине панели 55 мм |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Монтаж откатных ворот без нижней направляющей должен производиться строго в соответствии с прилагаемой инструкцией и технической документацией компании DoorHan.
2. Откатные ворота должны работать плавно без заклиниваний и рывков.
3. Ручное открывание и закрывание ворот должно осуществляеться только при помощи ручки.
4. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.
5. Во избежание несчастного случая следите, чтобы в момент работы откатных ворот люди и животные не находились в зоне действия.
6. Следите, чтобы в момент работы откатных ворот в проеме не было посторонних предметов.
7. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
8. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т. д.) во время их движения.
9. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.
10. Не допускается при работе удерживать полотно откатных ворот. Это может привести к травме или поломке конструкции.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузырчатая пленка , пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | высота упаковки зависит от количества сэндвич-панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности промышленных ворот производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.
НОВИНКИ
 |
Кронштейн крепления звездочки цепи обеспечивает возможность регулировки натяжения. |
 |
Кронштейн крепления привода с возможностью натяжения цепи и усиленным корпусом обеспечивает надежность эксплуатации. |
 |
Верхний стальной ролик полотна ворот имеет улучшенные прочностные характеристики, что продлевает рабочий ресурс ворот. |
|
Нижний ролик увеличивает устойчивость полотна к ветровым нагрузкам и препятствует раскачиванию полотна при движении. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
ПРОМЫШЛЕННЫЕ ОТКАТНЫЕ ВОРОТА ДОРХАН С НИЖНЕЙ НАПРАВЛЯЮЩЕЙ
Ворота предназначены для установки в помещениях, где требуется перекрыть большие (шириной до 30 м и высотой до 8 м) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.
Промышленные откатные ворота с нижней направляющей
ЗОНА ПРИМЕНЕНИЯ
Откатные ворота (с нижней направляющей) — идеальное решение перекрытия проемов ангаров для хранения и обслуживания крупногабаритной техники, ангаров большой и малой авиацииПРЕИМУЩЕСТВА
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
ГладкаяЦВЕТА
RAL 9003 белыйRAL 8014 коричневыйRAL 5005 синийRAL 6005 зеленыйRAL 3005 бордовыйRAL 9006 серебристыйRAL 1014 бежевыйRAL 7004 серыйRAL 3000 красныйRAL 7016 антрацитТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2 500 до 30 000 |
| Высота проема, мм | от 2 000 до 8 000 |
| Пристенки, мм | от 2 800 до 30 000 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Кронштейн крепления привода
2. Верхняя направляющая
3. Кронштейны крепления верхней направляющей
4. Кронштейн крепления верхнего ролика
5. Петля
6. Сэндвич-панель
7. Ручка
8. Ригельная задвижка
9. Нижний щеточный уплотнитель
10. Нижняя направляющая
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА
 |
Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены. |
 |
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Открытие влево |
 |
Открытие вправо |
 |
Двустороннее открытие |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители). |
 |
Стальная верхняя направляющая. |
 |
Ручка. |
 |
Задвижки ригельные. |
 |
Стальная нижняя направляющая. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
По желанию заказчика в полотно может быть встроена калитка для обеспечения пешеходного прохода при закрытых воротах. |
|
Окно с оргстеклом в алюминиевой раме. |
 |
Кабель обогрева нижней направляющей. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | при толщине сэндвич-панели 55 мм |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | при толщине сэндвич-панели 55 мм |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | при толщине сэндвич-панели 55 мм |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно горючие) | при толщине сэндвич-панели 55 мм |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Откатные ворота с нижней направляющей должны работать плавно без заклиниваний и рывков.
2. Ручное открывание и закрывание откатных ворот должно осуществляться только при помощи ручки.
3. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.
4. Во избежание несчастного случая следите, чтобы в момент работы откатных ворот люди и животные не находились в зоне действия.
5. Следите, чтобы в момент работы откатных ворот в проеме не было посторонних предметов.
6. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
7. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.д.) во время движения.
8. Для обеспечения надежной и бесперебойной работы ваших ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр
9. Не допускается при работе удерживать полотно откатных ворот. Это может привести к травме или поломке конструкции.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | высота упаковки зависит от количества сэндвич-панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности промышленных откатных ворот производства ГК DoorHan сроком 1 год для розничных и на 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза рекомендуется использовать стропы соответствующей грузоподъемности.
НОВИНКИ
 |
Кронштейн крепления привода позволяет отрегулировать натяжение цепи. |
 |
Нижняя направляющая придает дополнительное сопротивление ветровой нагрузке |
РАСПАШНЫЕ ГАРАЖНЫЕ ВОРОТА DOORHAN В СТАЛЬНОЙ РАМЕ С СЭНДВИЧ-ПАНЕЛЬЮ
Распашные гаражные ворота DoorHan устанавливаются на объектах частного, коммерческого и промышленного секторов, например, в гаражах, мастерских, ремонтных депо, производственных цехах и т. д. Классическая конструкция обеспечивает надежность и долгий срок службы ворот, заполнение полотна сэндвич-панелями — высокие энергосберегающие показатели.
Внешняя сторона гаражных распашных ворот
Внутренняя сторона гаражных распашных ворот
ЗОНА ПРИМЕНЕНИЯ
Гаражи промышленного и бытового назначения.ПРЕИМУЩЕСТВА
ДИЗАЙН
ТИП ПОВЕРХНОСТИ СЭНДВИЧ-ПАНЕЛИ
СтуккоЦВЕТА
RAL 9003 белыйRAL 8014 коричневыйRAL 5005 синийRAL 6005 зеленыйRAL 3005 бордовыйRAL 9006 серебристыйRAL 1014 бежевыйRAL 7004 серыйRAL 3000 красный
RAL 8017 коричнево-красныйТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 2 000 до 5 000 |
| Ширина проема, мм | от 2 000 до 5 000 |
| Притолока, мм | Не требуется |
| Пристенки, мм | Не требуются |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Рама ворот
2. Полотно из сэндвич-панелей
3. Механический замок
4. Вертикальная ригельная задвижка
5. Щеточный уплотнитель
6. Центральный ловитель
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина.
СПОСОБЫ МОНТАЖА
|
Ворота устанавливаются врезным монтажом. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
| Створка с замком справа |
| Створка с замком слева |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Две створки поставляются в сборе (сэндвич-панели толщиной 80 мм, стальные окантовочные профили, усиливающие уголки, петли со сменной осью, уплотнитель, ригельная задвижка, механический замок). |
 |
Стальная рама поставляется разобранной (два вертикальных профиля, один горизонтальный). |
|
Универсальный комплект крепежных элементов. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
По желанию заказчика в створку может быть врезана калитка с порогом для удобного доступа в помещение при закрытых воротах. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н | не менее 2 500 | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | не менее 700 | |
| Изоляция воздушного шума, дБ | 35 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | Минимальное количество циклов, при котором предприятие-изготовитель ворот гарантирует отсутствие необходимости в замене какой-либо детали |
| Усилие ручного открывания и закрывания, Н, не более | не более 150 | |
| Сопротивление удару твердым телом, Дж | Е — 10 Дж; h — 1 м; m шара — 1 кг | Испытания проводились с целью определения целостности полотна ворот |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Монтаж промышленных распашных ворот должен производиться строго в соответствии с прилагаемой инструкцией.
2. Ручное открывание и закрывание ворот должно осуществляться только при помощи ручки.
3. В случае появления посторонних звуков (скрип, скрежет) при работе ворот необходимо приостановить использование и обратиться к квалифицированному персоналу.
4. Своевременно производите чистку петель ворот во избежание их заклинивания.
5. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в год) проводить их технический осмотр.
6. Во избежание несчастного случая следите, чтобы в момент открывания/закрывания ворот люди и животные не находились в зоне действия.
7. Следите, чтобы в момент открытия или закрытия ворот в проеме не было посторонних предметов.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | зависит от высоты створки ворот |
| Ширина, мм | ширина створки ворот + 150 мм |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности промышленных ворот производства ГК "DoorHan" на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения ворот.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
НОВИНКИ
 |
Специальный EPDM-уплотнитель надежно герметизирует стык рамы и створки ворот. |
 |
Механический замок позволяет запирать ворота как с внешней, так и внутренней стороны. |
 |
Съемная разборная петля обеспечивает легкость монтажа и плавность хода створок. |
 |
Центральный ловитель продлевает срок службы ворот, предотвращая выламывание створки. |
