МОСТ ОТКИДНОЙ СТАЦИОНАРНЫЙ, СКОЛЬЗЯЩИЙ СЕРИИ FT

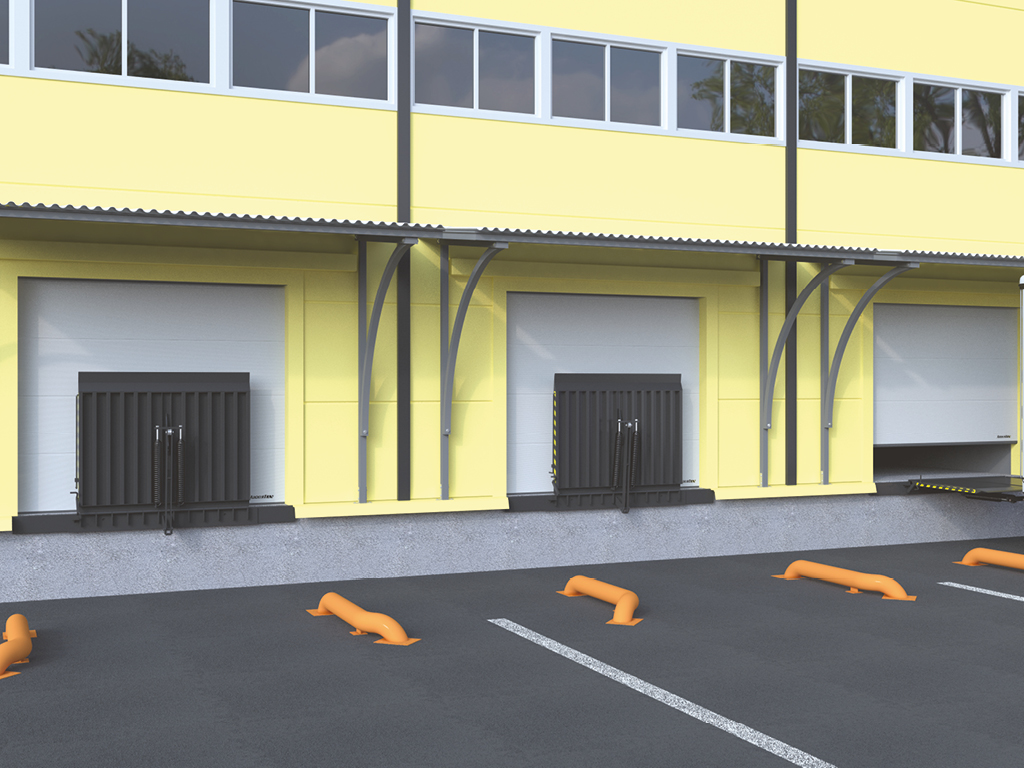

Мосты откидные стационарные и скользящие служат для организации погрузочно-разгрузочных мест, устанавливаются на открытую рампу, компенсируя, в зависимости от модели, разницу в высоте (до 360 мм) между пандусом и кузовом автомобиля. Мосты предназначены для взаимодействия с автомобилями, имеющими примерно одинаковую высоту, которая отличается от высоты пандуса.
Мост откидной скользящий
Мост откидной стационарный
ЗОНА ПРИМЕНЕНИЯ
Складские комплексыПРЕИМУЩЕСТВА
ДИЗАЙН
ТИП ПОВЕРХНОСТИ
Чечевичное рифлениеЦВЕТА
RAL 9005 черный
RAL 5005 синийТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина, мм | 1 200 / 1 500 / 1 800 / 2 000 |
| Длина, м | 1 000 / 1 500 |
| Рабочий диапазон в зависимости от длины платформы, мм | вверх 120–180, вниз 120–180 |
| Толщина верхнего листа, мм | 5 |
КОНСТРУКЦИЯ
1. Ручка управления мостом (с другой стороны)
2. Замок, блокирующий мост в вертикальном положении
3. Аппарель
4. Крышка
5. Полоса сигнальная желто-черная
6. Пружина
7. Механизм пружинной балансировки моста
8. Пластина установочная
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота пандуса (расстояние от пола до верха пандуса);
B – ширина кузова автомобиля (расстояние от левого края до правого края кузова);
h – высота кузова автомобиля (расстояние от поверхности земли до пола кузова автомобиля).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h — наименьшая.
СПОСОБЫ МОНТАЖА
 |
Установка моста откидного (скользящего, стационарного) производится на подготовленный пандус. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Мост откидной скользящий |
МОСТ ОТКИДНОЙ СКОЛЬЗЯЩИЙ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Длина | 1 000 / 1 500 |
| B, мм Ширина | 1 000 / 1 500 / 1 800 / 2 000 |
| h, мм Ширина аппарели | 210 |
| b1, мм Рабочий диапазон, вверх | 120–180 |
| b2, мм Рабочий диапазон, вниз | 120–180 |
 |
Мост откидной стационарный |
МОСТ ОТКИДНОЙ СТАЦИОНАРНЫЙ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Длина | 1 000 / 1 500 |
| B, мм Ширина | 1 000 / 1 500 / 1 800 / 2 000 |
| h, мм Ширина аппарели | 210 |
| b1, мм Рабочий диапазон, вверх | 120–180 |
| b2, мм Рабочий диапазон, вниз | 120–180 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Мост откидной скользящий |
 |
Мост откидной стационарный |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Направляющие с отводом 45° для бетонирования и на анкерных болтах |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Допустимая нагрузка, кг (кН) | 4 000 (40) | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | |
| Класс очистки поверхности перед окраской | Sa 2 | |
| Толщина слоя краски не менее, мкм | 60–90 | |
| Диапазон рабочих температур, °С | от -30 до +50 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Важно! Мост откидной (стационарный, скользящий) предназначен для эксплуатации с ручными гидравлическими тележками и стандартными четырехколесными погрузчиками с надувными колесами.
2. Для обеспечения надежной и бесперебойной работы мостов рекомендуется регулярно проводить их технический осмотр и обслуживание.
3. Ручное поднятие и опускание моста производится с помощью ручки.
4. Не подвергайте поверхность моста ударам и не препятствуйте их свободному открытию и закрытию.
5. Не допускайте загрязнения рельса направляющего скользящего моста и ролика узла скольжения, осей и втулок мостов.
6. Запрещено находиться под мостом во время его опускания во избежание травмирования.
7. Следите за тем, чтобы во время опускания моста под ним отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | зависит от длины моста |
| Ширина, мм | зависит от ширины моста |
| Высота, мм | зависит от высоты моста |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности механических откидных мостов производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку мостов на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных мостов. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
НОВИНКИ
 |
Более легкое управление за счет усовершенствованной системы балансировки. |
 |
Новый монолитный направляющий рельс из оцинкованной стали. |
