Герметизаторы проема (докшелтеры) позволяют обеспечить герметизацию пространства между погрузочным доком и кузовом автомобиля для быстрой и безопасной перегрузки предметов. Стандартные размеры герметизаторов рассчитаны на взаимодействие с транспортом практически любых габаритов — от небольшой грузовой машины до еврофуры. Кузов автомобиля при погрузочно-разгрузочных работах частично въезжает внутрь герметизатора, благодаря чему перегрузку предметов можно осуществлять при любых погодных условиях, сохраняя микроклимат складских помещений и защищая их от сквозняков и перепадов температуры.
ГЕРМЕТИЗАТОР DOORHAN С ЖЕСТКОЙ РАМОЙ СЕРИИ DSHRD
Герметизаторы проема DoorHan с жесткой рамой серии DSHRD функционально рассчитаны на большой грузопоток. Рама изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Фронтальная прижимная планка выполнена из алюминиевого профиля, окрашенного порошковым способом. Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв. При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию пространства между фурой и зданием. При использовании этого вида герметизатора на площадку перед доком рекомендуется устанавливать направляющие для колес или металлические отбойники. Установка герметизатора осуществляется накладным способом.

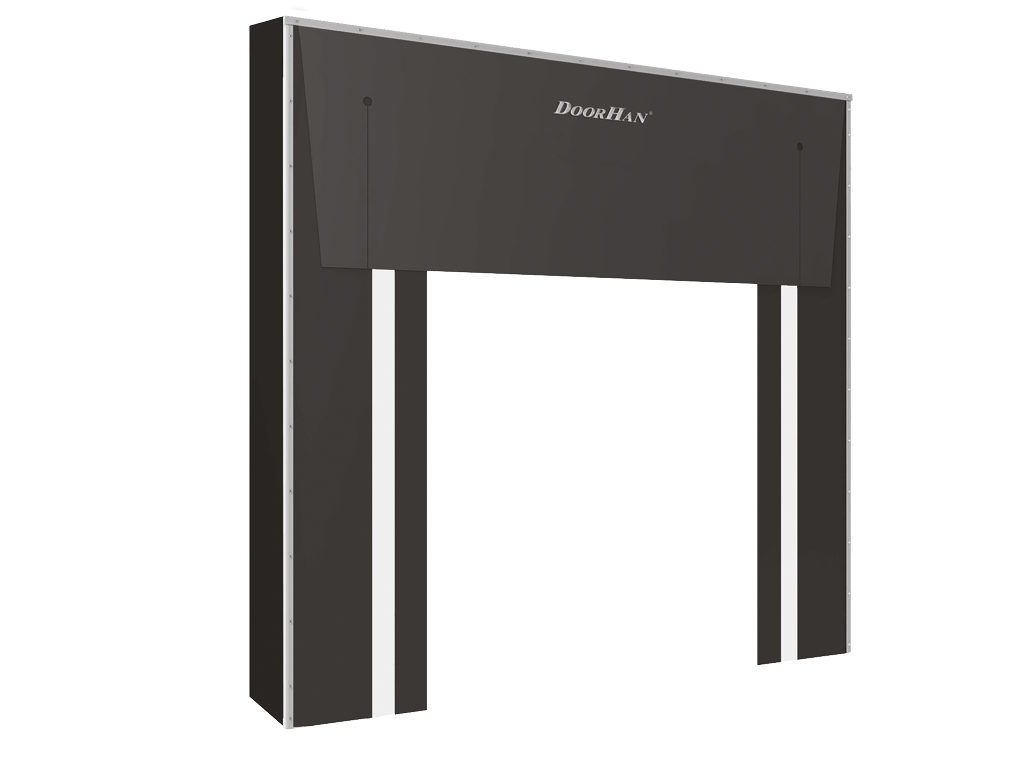

Герметизатор с жесткой рамой
ЗОНА ПРИМЕНЕНИЯ
Складские комплекcыПРЕИМУЩЕСТВА
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина конструкции, м | 3 / 3,2 / 3,4 |
| Высота конструкции, м | 3 / 3,2 / 3,4 / 4,4 |
КОНСТРУКЦИЯ
1. Корпус герметизатора (2 стены + крыша)
2. Жгут резиновый
3. Верхний фронтальный лист
4. Боковой фронтальный лист
5. Белая световозвращающая пoлоса

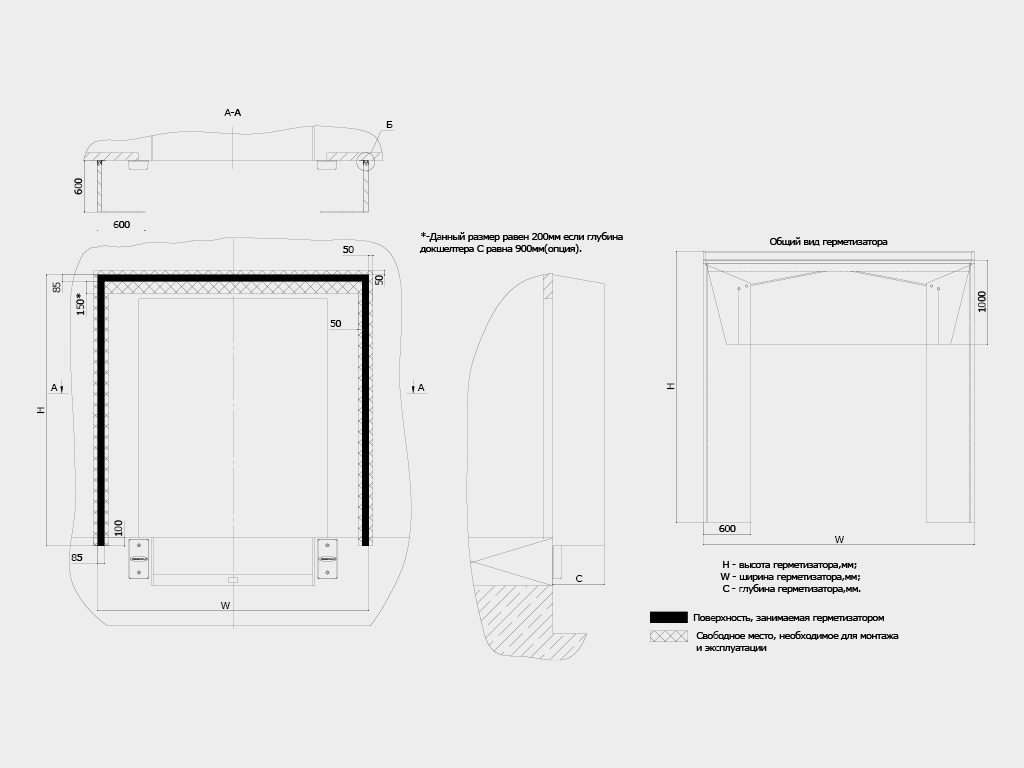

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
СПОСОБЫ МОНТАЖА
 |
Накладнoй монтаж |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Механизм подвижного верхнего листа. Устанавливается внутри герметизатора и служит для дополнительной герметизации проема |
 |
Подушка малая угловая |
 |
Подушка большая угловая |
 |
Направляющие для колес |
 |
Столб отбойный |
 |
Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи». |
|
Артикул «BRSP(10)460х250х160». Построен на базе бампера 450 x 250 x 100 мм. Бампер 460 х 250 х 160 мм (внешние размеры) со стальной рабочей накладкой толщиной 10 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
|
Артикул «BS800х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 800 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. К работе с герметизатором допускаются лица, изучившие устройство и порядок работы с герметизатором.
2. Перед началом работы необходимо провести осмотр общего состояния герметизатора. Запрещается эксплуатация при наличии каких-либо неисправностей.
3. Отцентрируйте кузов автомобиля, обеспечив равные зазоры между кузовом и стенками герметизатора с обеих сторон.
4. Медленно подгоните автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.
5. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры). При этом верхний и боковой листы охватили кузов автомобиля.
Внимание! Во избежание преждевременного выхода герметизатора из строя не превышайте допустимого размера автомобиля для данного типа герметизатора.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности герметизатора с жесткой рамой производства ГК DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.
