Уравнительные платформы (доклевеллеры) используются для оборудования перегрузочных мест и компенсации перепада уровня пола между складом и кузовом грузового автомобиля. Платформа обеспечивают работу погрузочной техники под безопасным уклоном. Для установки доклевеллера обычно рекомендуется создать специально подготовленное место – приямок (углубление в полу склада)
ПЛАТФОРМА УРАВНИТЕЛЬНАЯ МЕХАНИЧЕСКАЯ DOORHAN "МИНИДОК" СЕРИИ MDLM
Платформа уравнительная механическая «Минидок» серии MDLM разработана как удобное и экономичное решение для работы с парком маленьких и средних автомобилей, примерно одинаковых по высоте, в местах с невысокой интенсивностью работы. «Минидок» не требует подведения электропитания, может использоваться в случаях, когда нет возможности установить электрогидравлическую платформу. «Минидок» управляется вручную при помощи рычага, силой одного человека. При подъеме аппарель, поворачиваясь, открывается. Затем платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания работ платформа вновь поднимается, аппарель закрывается, и платформа возвращается в исходное положение. Установка осуществляется на специально подготовленный пандус или в приямок. Внимание! Уравнительная платформа «Минидок» не подходит для работы с крупнотоннажными автомобилями.
Механическая уравнительная платформа «Минидок»
ВИДЕО
ЗОНА ПРИМЕНЕНИЯ
Складские комплексыПРЕИМУЩЕСТВА
ДИЗАЙН
ТАБЛИЦА
RAL 9005 черный
RAL 5005 синийТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм | 684 |
| Ширина уравнительной платформы, мм | 1 600; 1 800; 2 000 |
КОНСТРУКЦИЯ
1. Бампер резиновый
2. Рычаг
3. Аппарель
4. Крышка платформы
5. Сигнальная желто-черная полоса
6. Ферма
7. Тумба
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Подготовка приямка. Приямок для платформы готовится строго в соответствии с чертежами, которые предоставляет изготовитель.
СПОСОБЫ МОНТАЖА
 |

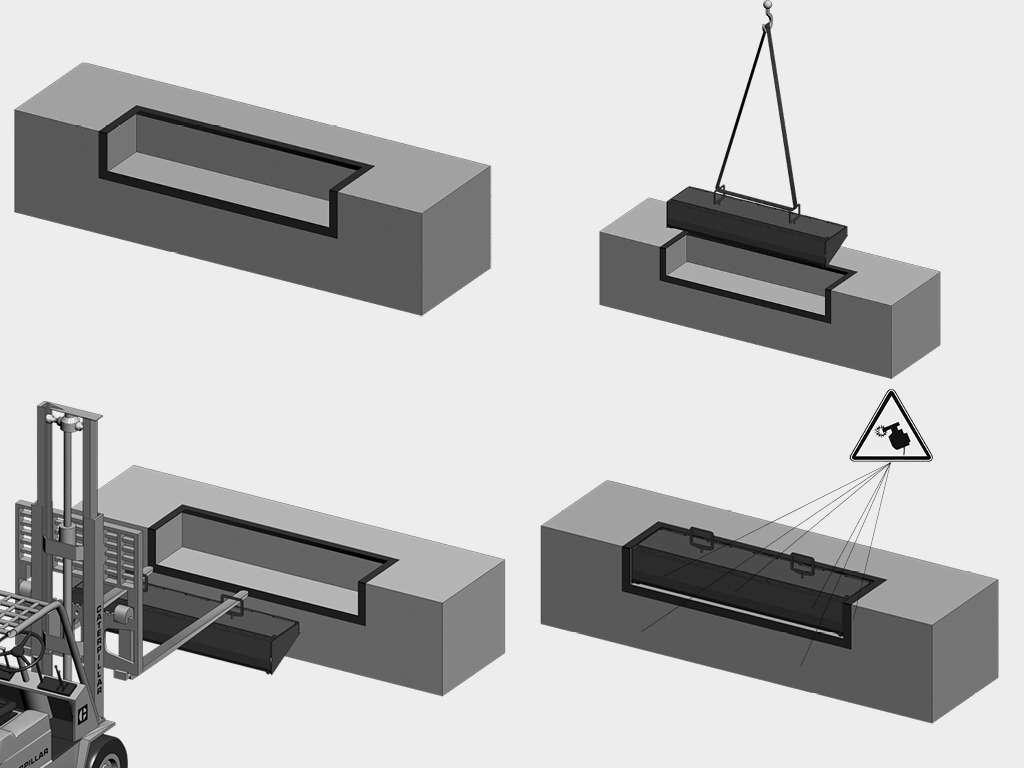

Встроенный монтаж |
 |

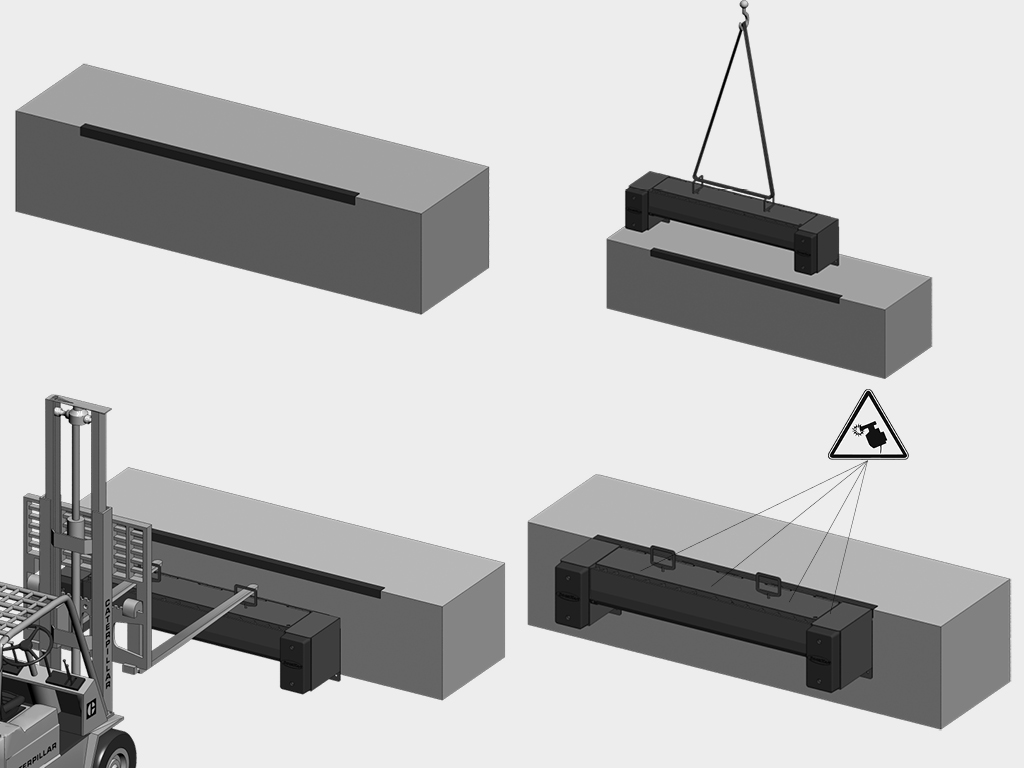

Подвесной монтаж |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Стандартная аппарель 300 мм |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Механическая уравнительная платформа «Минидок» подвесного типа имеет в базовой комплектации два бампера BR450x250x100. Бамперы для уравнительной платформы «Минидок» встроенного типа приобретаются отдельно. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления и устанавливаются на площадке перед доком двумя способами — на анкерных болтах и с помощью бетонирования. |
 |
Ограждения. Устанавливаются внутри помещения, предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, могут иметь произвольную форму и выполняются по эскизам заказчика. |
 |
Столбики отбойные. Предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм. |
 |
Артикул «BR250x250x100». Базовый. Бампер резиновый 250х250х100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». Только для встроенного типа. |
 |
Артикул «BR450x250x100». Базовый. Бампер резиновый 450x250x100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». Только для встроенного типа. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Длина, мм | 500 | |
| Ширина, мм | 1 600; 1 800; 2 000; 2 200 | |
| Вес изделия, кг | 370 | |
| Допустимая нагрузка, кг (кН) | 6 000 (60) | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | верхний лист 6 мм |
| Класс очистки поверхности перед окраской | Sa 2 | |
| Толщина слоя краски не менее, мкм | 60 | |
| Диапазон рабочих температур, °С | от -30 до +50 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
6. Для стандартных погрузчиков c надувными колесами и ручных гидравлических тележек допускается использование уравнительных платформ с точечной нагрузкой 1,3Н/мм².
7. Данное изделие предусмотрено для работы с парком маленьких и средних автомобилей. Не предназначено для работы с крупнотоннажными автомобилями.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности уравнительной платформы «Минидок» производства ГК DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
1. Оборудование для подъема и монтажа:
- вилочный погрузчик (минимальная грузоподъемность — 35 кН, длина вил 1 не менее 2 000 мм);
- подъемный кран (минимальная грузоподъемность — 20 кН).
2. Оборудование для установки:
- сварочный аппарат (5–200 А) или аналогичный;
- электроды для сварки 3 мм.
