Калитка в алюминиевой раме с заполнением профлистом

КАЛИТКА DOORHAN В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ ПРОФЛИСТОМ PSD-P

Калитка в алюминиевой раме с заполнением профлистом обеспе-чит дополнительный вход на территорию. Идеально подходит для использования в индивидуальном строительстве. Обладает эстетичным внешним видом, надежной конструкцией и длительным сроком службы.

ЗОНА ПРИМЕНЕНИЯ
Калитка используется для организации дополнительного входа на территорию.

Калитка изготавливается из тех же панелей, что и уличные распашные и откатные ворота DoorHan, благодаря чему обеспечивается их идеальное сочетание.

ПРЕИМУЩЕСТВА





ДИЗАЙН

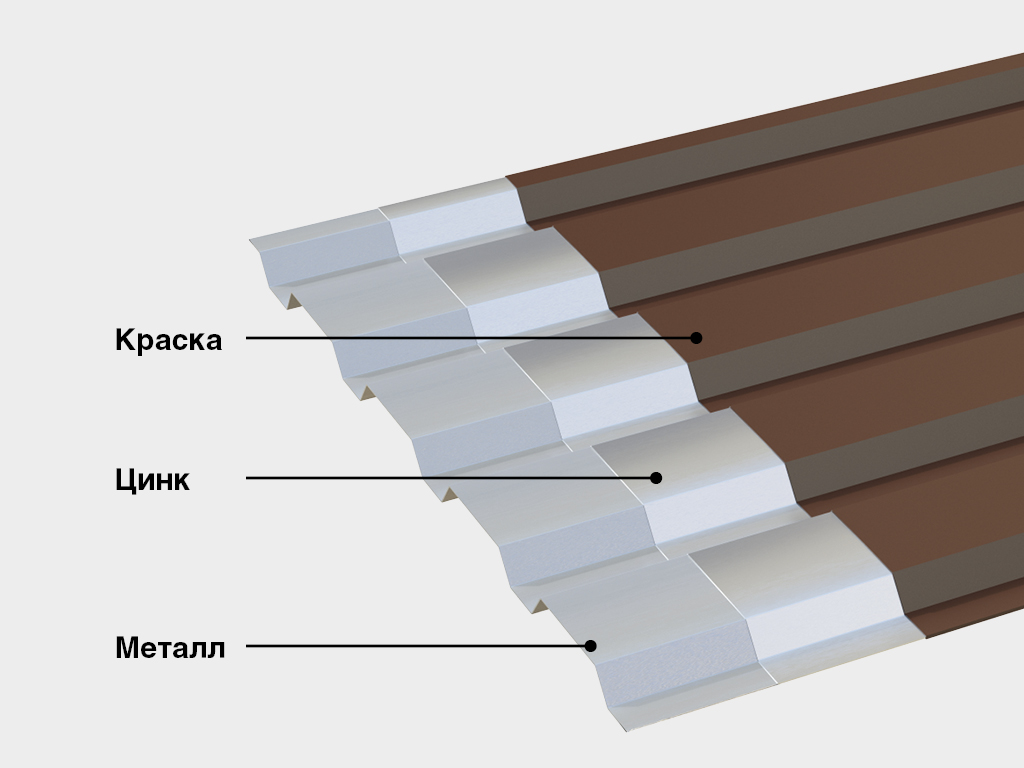

ПРОФЛИСТ
Профлист С20 производства DoorHan. Высота волны — 20 мм.

ЦВЕТ
RAL 8017 (коричнево-красный)
RAL 8014 (коричневый)
RAL 1014 (бежевый)
RAL 9003 (белый)
RAL 7004 (серый)
RAL 9006 (серебристый)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL (наценка)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР ПОКАЗАТЕЛЬ
Ширина проема, мм от 600 до 1 375
Высота проема, мм от 1 000 до 2 200
Просвет, мм от 35 до 150
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Профиль окантовочный
2. Сухарь угловой
3. Петля двухсекционная в сборе
4. Профиль «штапик»
5. Профиль основной несущий
6. Профиль «крышка»
7. Профиль «корпус столба»
8. Профлист
9. Ручка алюминиевая
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для снятия необходимых показателей достаточно рулетки и строительного уровня.
Замер каждой величины необходимо производить как минимум по трем точкам.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
При замере Н, В и h за итоговый размер принимается наибольшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад по уровню столбов по всей высоте проема не должен превышать 10 мм.
СПОСОБЫ МОНТАЖА
Монтаж встык с проемом. Несущие столбы устанавливаются встык с проемом. Створка калитки монтируется на столбы.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Профлист и профили для сборки створки калитки
Комплект навесных алюминиевых столбов для монтажа створки к проему
Коробка с комплектацией для монтажа
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Замок механический врезной с ручками черного цвета.
Замок врезной электромеханический NUOVA FEB.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Изоляция воздушного шума, дБ не менее 20
Безотказность, количество циклов открывания-закрывания 20 000
Прочность крепления ручек к полотну, H не менее 500
Усилие ручного открытия и закрытия калитки, H не более 150
Сопротивление ветровой нагрузке, Па не более 700
Сопротивление удару твердым телом, Дж 10 (при высоте 1 м и массе шара 1 кг) испытания проводились с целью определения целостности полотна калитки
Угол открытия створок, град 170
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Калитка должна поворачиваться на петлях плавно, без рывков и скрипов.
2. Величина просвета под створкой должна быть одинаковой на всем пространстве движения калитки.
3. Допустимое провисание створки — не более 5 мм.
4. Ручное открывание и закрывание калитки осуществляется только при помощи ручки. Не прилагайте для открывания калитки большое усилие, передвигайте калитку плавно, без резких рывков и толчков.
5. Не допускайте детей к устройствам управления автоматизации калитки (электромеханическим замкам, кнопкам, пультам). Следите за тем, чтобы дети и животные не находились в зоне действия калитки во время ее работы. Строго запрещено пересекать траекторию движения створки калитки во время ее открытия и закрытия, т. к. это может привести к серьезным травмам.
6. Не подвергайте калитку ударам и не препятствуйте ее свободному открыванию и закрыванию. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультаций с изготовителем.
7. Следите за тем, чтобы во время перемещения створки калитки в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению калитки.
8. Для обеспечения плавности хода калитки, необходимо раз в полгода смазывать петли маслом.
НОВИНКИ
Новая легкая и надежная конструкция из алюминия и профлиста.
Калитка может быть дополнительно оборудована врезным механическим или электромеханическим замком.

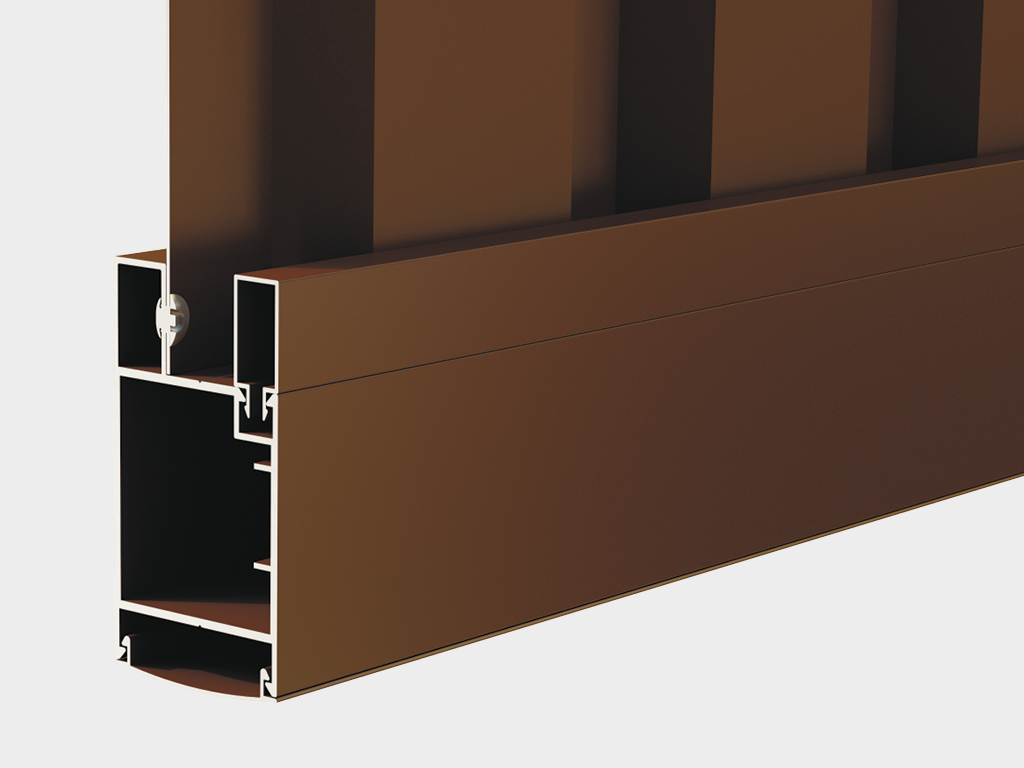

Новый окантовочный алюминиевый профиль и профиль «штапик».
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Калитка в алюминиевой раме с заполнением из профлиста (вид изнутри).
Калитка в алюминиевой раме с заполнением из профлиста (вид снаружи).
