БАЛКОННАЯ СИСТЕМА DH-BS40
Серия DH-BS40 предназначена для комплексного остекления фасадов жилых и общественных зданий, а также остекления балконов и лоджий. Ограждающие конструкции серии DH-BS40 служат для защиты от внешних атмосферных воздействий (дождя, ветра, шума, пыли) и улучшают теплоизоляцию помещений.

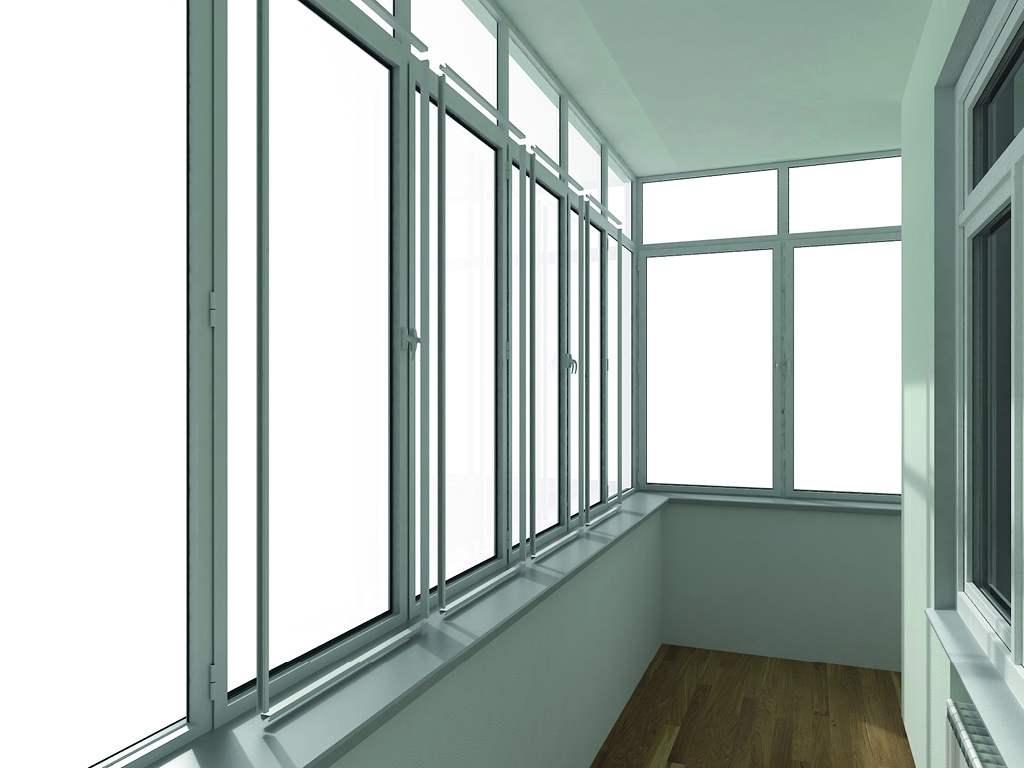

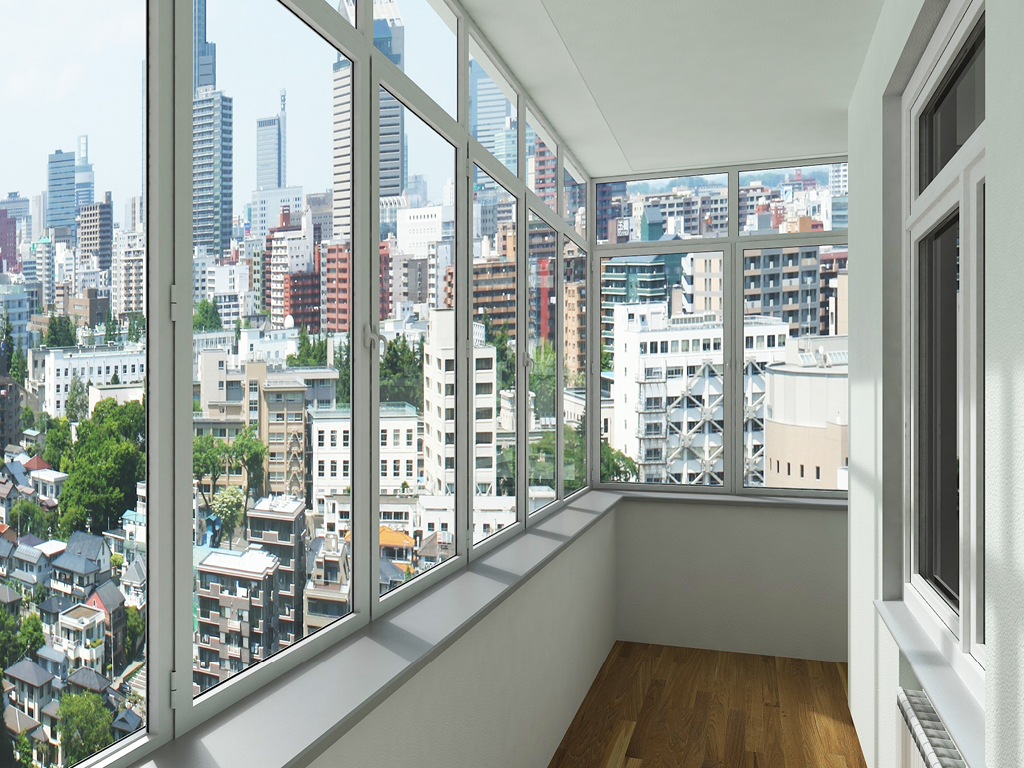

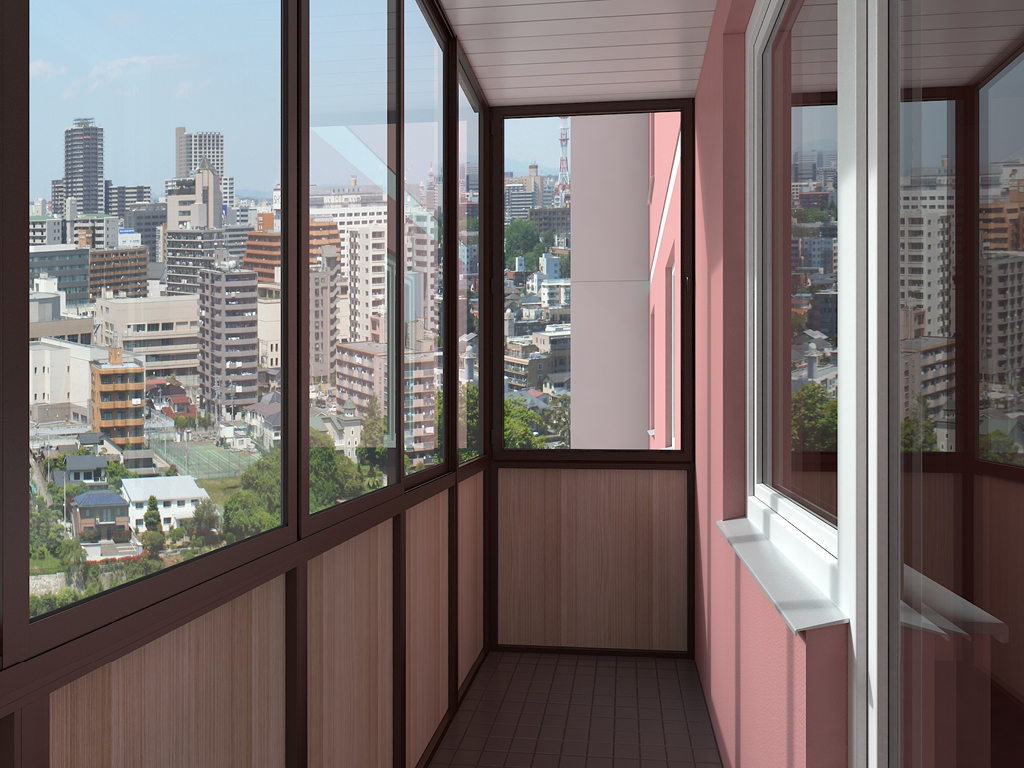

Внешний вид
ЗОНА ПРИМЕНЕНИЯ
Офисные здания и бизнес центры
Многоквартирные и частные домаПРЕИМУЩЕСТВА
ДИЗАЙН

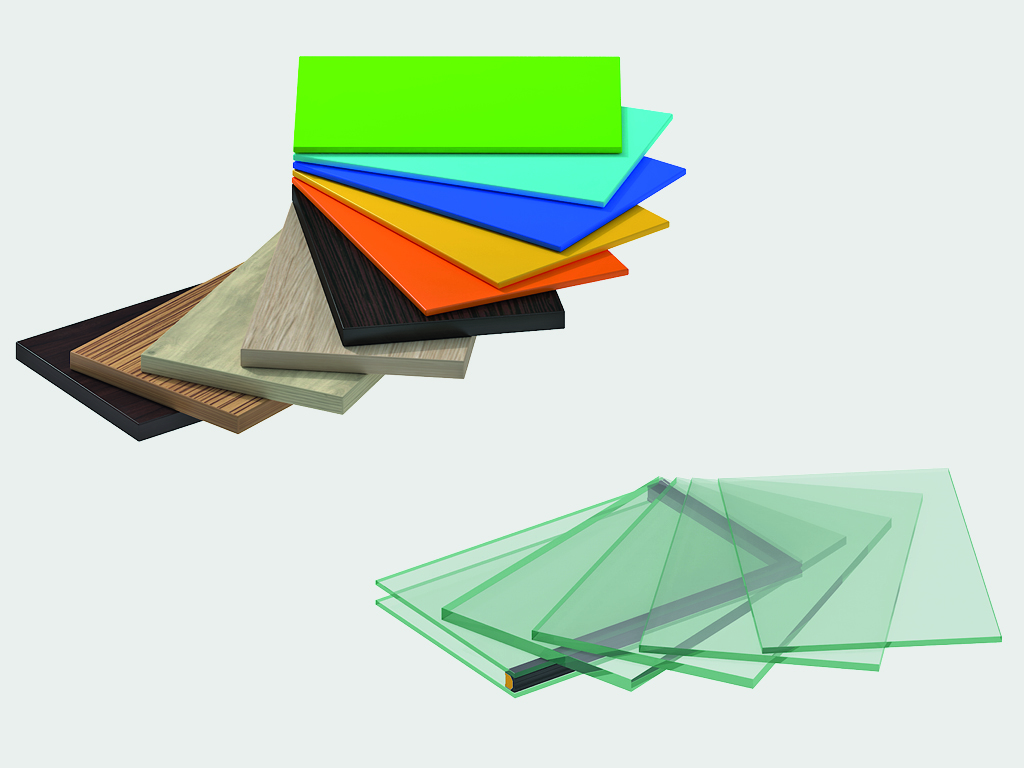

ДИЗАЙН ЗАПОЛНЕНИЯ
Заполнeние любого типа толщиной от 4 до 24 ммСТАНДАРТНЫЕ ЦВЕТА
RAL 9016 белый
RAL 7016 антрацитТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота конструкции, м | до 75 |
| Ширина конструкции, м | Определяется заказчиком, ограничений нет |
| Высота секции, мм | до 4000 |
| Шаг стоек, мм | до 1200 |

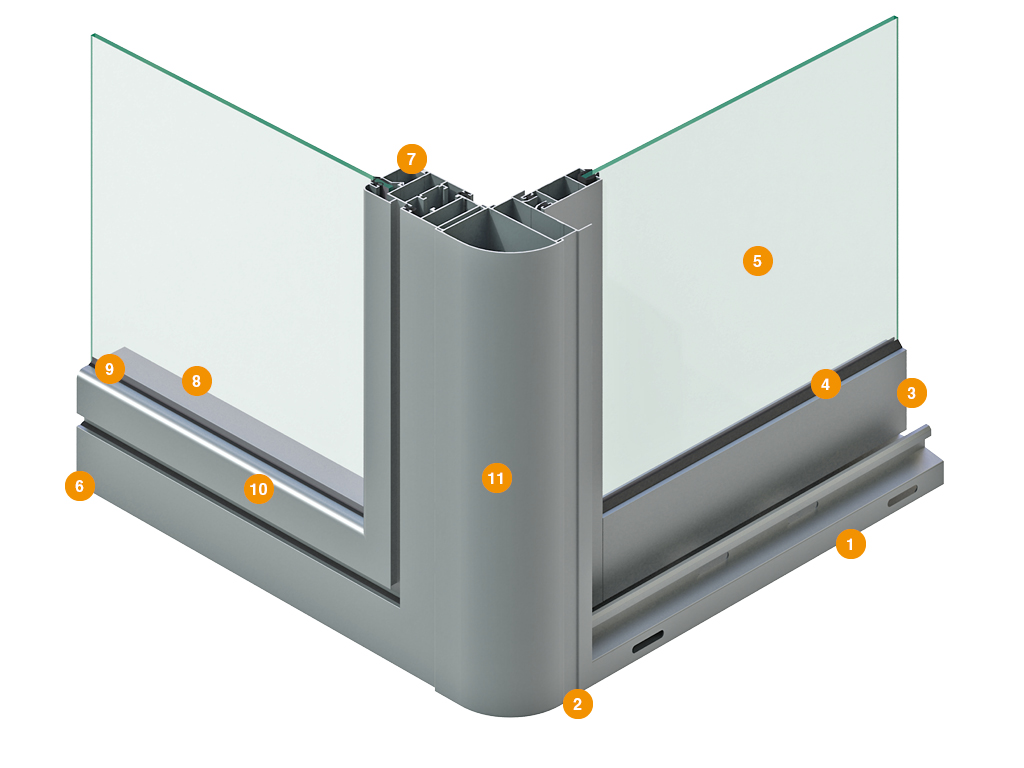

КОНСТРУКЦИЯ
1. Профиль рамы нижний
2. Профиль рамы боковой
3. Профиль створки раздвижной
4. Уплотнитель заполнения
5. Заполнение
6. Профиль стойки
7. Профиль створки распашной
8. Штапик
9. Уплотнитель под штапик
10. Уплотнитель прижима
11. Профиль поворота 90 градусов
СПОСОБЫ МОНТАЖА
 |
На готовую несущую конструкцию, будь то металлокаркас, каркас здания и т.п. Обязательно соблюдение СНиП III-4−80 (в частности разделов 12 и 15), СНиП 12−04−2002 (в частности разделов 8, 10, 11), ГОСТ 30971-2002. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |

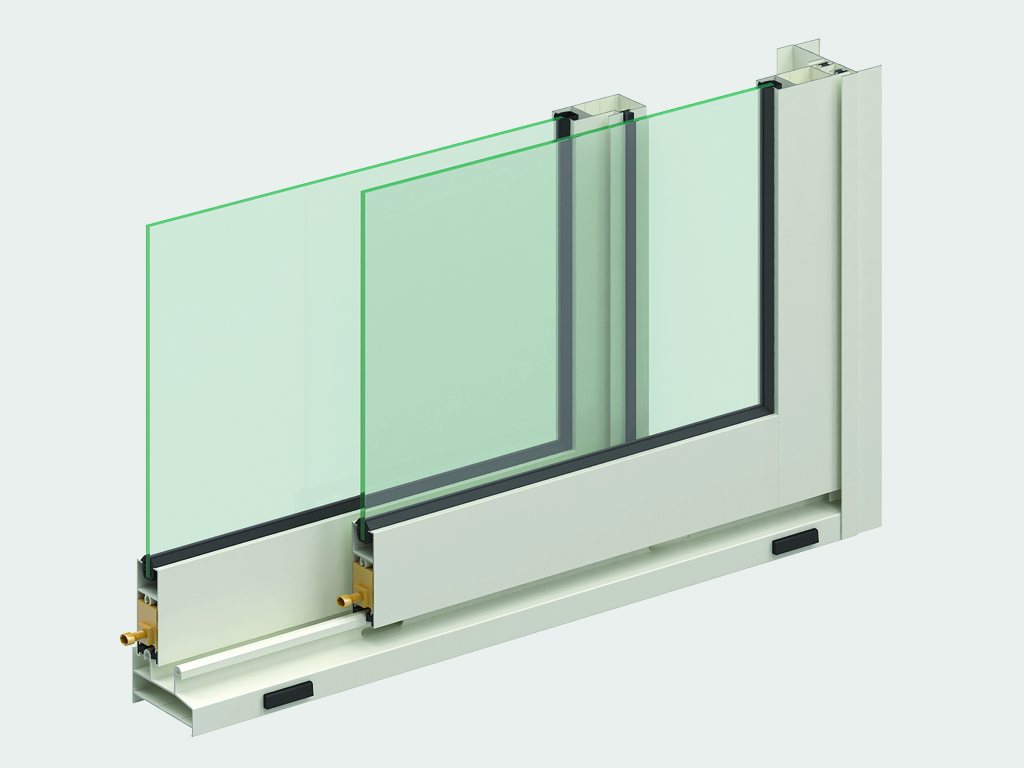

Раздвижные створки в проем |
 |
Распашные створки в проем |
 |
Раздвижные створки в витраж с возможностью поворота на 90 градусов |
 |
Распашные створки в витраж с возможностью поворота на 90 градусов |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Профиль рамы |
 |
Профиль створки распашной |
 |
Профиль импоста |
 |
Профиль рамы раздвижки нижний |
 |
Профиль рамы раздвижки боковой |
 |
Профиль рамы раздвижки верхний |
 |
Профиль стойки боковой 90 градусов |
 |
Сухарь |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ширина, мм | 40 | Ширина рамных профилей |
| Длина, мм | 6200 | Типовая длина профилей |
| Толщина заполнения, мм | 4-24 |
УПАКОВКА
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Деревянный поддон с пенопластовыми блоками снизу. Профили обернуты гофрокартонным листом и зафиксированы ПП-лентой |
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Упаковка представляет собой пучок профилей, обернутых пузырчатой пленкой и зафиксированных скотчем с логотипом. Масса одной упаковки профилей не превышает 35 кг |
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Представляет собой профили, обернутые ПЭ-пленкой, с листами гофрокартона в местах стяжки и соприкасания с деревянными поясами. Общая масса груза в деревянных поясах не превышает 500 кг |
| УПАКОВКА НА ПАЛЕТУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Пачки профилей, упакованных в пузырчатую пленку, укладывают в палету из пенопластового обрамления и фиксируют скотчем |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Качество алюминиевых профилей гарантировано сертификатом соответствия ГОСТ 8617-81 и ГОСТ 22233-2001. Покупателю предоставляется гарантия на комплектацию системы на срок 5 лет с момента отгрузки при соблюдении условий эксплуатации.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Изделия рассчитываются согласно техническому заданию заказчика и могут иметь любые размеры.
Расчет балконных конструкций носит индивидуальный характер, так как выбор комплектующих и узлoв сбoрки зависит напрямую от параметров рассчитываемого объекта.
