ЗАБОРНЫЕ СЕКЦИИ ИЗ СВАРНОЙ СЕТКИ СЕРИИ «ОПТИМА»

Заборные секции серии «ОПТИМА» представляют собой универсальную конструкцию, сочетающую высокую надежность и эстетичный дизайн. Применяются для ограждения общественных учреждений (школ, больниц, парков, спортивных и игровых площадок), логистических комплексов, территорий промышленных предприятий и коммерческих объектов, автомагистралей, ж/д путей и станций.

Серия «ОПТИМА»


ЗОНА ПРИМЕНЕНИЯ
Серия «ОПТИМА» испoльзуется для ограждения общественных учреждений, загородных домов, дачных участков и индустриальных объектов.

ПРЕИМУЩЕСТВА







ДИЗАЙН
СТАНДАРТНЫЕ ЦВЕТА
RAL 6005 (зеленый, для всех высот)
RAL 7004 (серый, для высоты 2 030 мм)
RAL 8017 (коричневый, для высоты 2 030 мм)

НЕСТАНДАРТНЫЕ ЦВЕТА
Нестандартный цвет по карте RAL (наценка)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота секции, мм От 630 до 2 430
Ширина, мм 2 535; 3 030
Межосевое расстояние, м Смотрите в параметрах заказа, зависит от типа опоры и крепления
КОНСТРУКЦИЯ
1. Секция
2. Опора
3. Крепеж
4. Заглушка
5. Фланец
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.
СПОСОБЫ МОНТАЖА
Бетонирование опор. Cамый простой и экономичный способ установки, при котором опора бетонируется в грунт.
Монтаж на готовое основание без регулировки. Экономичный монтаж на фланцы, без использования опорной пластины.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
СТАНДАРТНЫЕ СКЛАДСКИЕ ПОЗИЦИИ СЕКЦИЙ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина секции 2 535
H1, мм Высота секции 1 530, 1 730, 2 030, 2 430
СТАНДАРТНЫЕ СКЛАДСКИЕ ПОЗИЦИИ ОПОР

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
BxH, мм Сечение опоры 60 х 60
L, мм Длина опоры 2 050, 2 550, 3050, 3 500
S, мм Толщина стенки опоры 1,4
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Секции oграждений изготавливаются из металлических прутков методом точечной сварки с последующей обработкой, оцинковкой и покраской. Для увеличения прочности, панели формуются, при этом создаются элементы пространственной жесткости. Полученные конструкции имеют высокую прочность при небольшом весе. По желанию заказчика системы ограждений могут быть окрашены в любой цвет.
Опоры изготавливаются из оцинкованного стального листа на прокатной линии методом холодной формовки и дальнейшей вальцовки в момент формирования замкнутого профиля. Окрашиваются в камере порошковой покраски с предварительным фосфатированием.
Система крепления. Специальная конструкция позволяет упростить монтаж систем ограждений и повысить их взломоустойчивость. Все элементы изготавливаются методом штамповки из горячекатаного листа с последующим цинкованием и порошковой покраской.
Декоративные элементы представляют собой пластиковую заглушку верхнего торца столба, предотвращающую попадание внутрь конструкции атмосферных осадков. Декоративные элементы изготавливаются из износоустойчивого и высокопрочного полиуретана.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Спиральные барьеры безoпасности — один из наиболее эффективных элементов защиты территории. Спиральные барьеры широко применяются на объектах, охране которых уделяется повышенное внимание.
Установка наклонной секции применяется при ограждении режимных объектов и зон высокого риска. Наклонные секции обеспечивают дополнительную защиту от несанкционированного проникновения на охраняемую территорию.
Колючая проволока является дополнительным элементом защиты территории и успешно используется для охраны военных и строительных объектов, в промышленном и частном секторах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Ширина ячейки, мм 55
Высота ячейки, мм 200
Диаметр горизонтального прутка, мм 4 или 5
Диаметр вертикального прутка, мм 4 или 5
Поверхностная плотность цинка не менее, г/м² 80
Толщина порошкового покрытия не менее, мкм 60
Вес, кг/м² 2,512 Диаметр прутка — 4 мм
Вес, кг/м² 4,008 Диаметр прутка — 5 мм
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
УПАКОВКА
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упакoвка опор; упаковка секций в пачку весом, не превышающим 50 кг

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка крепежа, фланцев и дополнительной комплектации
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550

УПАКОВКА НА ПАЛЕТУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка секций от 10 шт. может осуществляться на палету

НОВИНКИ
Скоба 60 × 55 × 2,5 DH имеет регулировку по отношению к скобе 43 × 25 × 2,5 мм.
Применение пластикового вкладыша уменьшает вибрации и предотвращает появление посторонних шумов.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Ограждение станции метро
Ограждение аграрного комплекса.
Ограждение аграрного комплекса.
Ограждение вдоль ж/д путей.
Огражение сервисной станции SCANIA

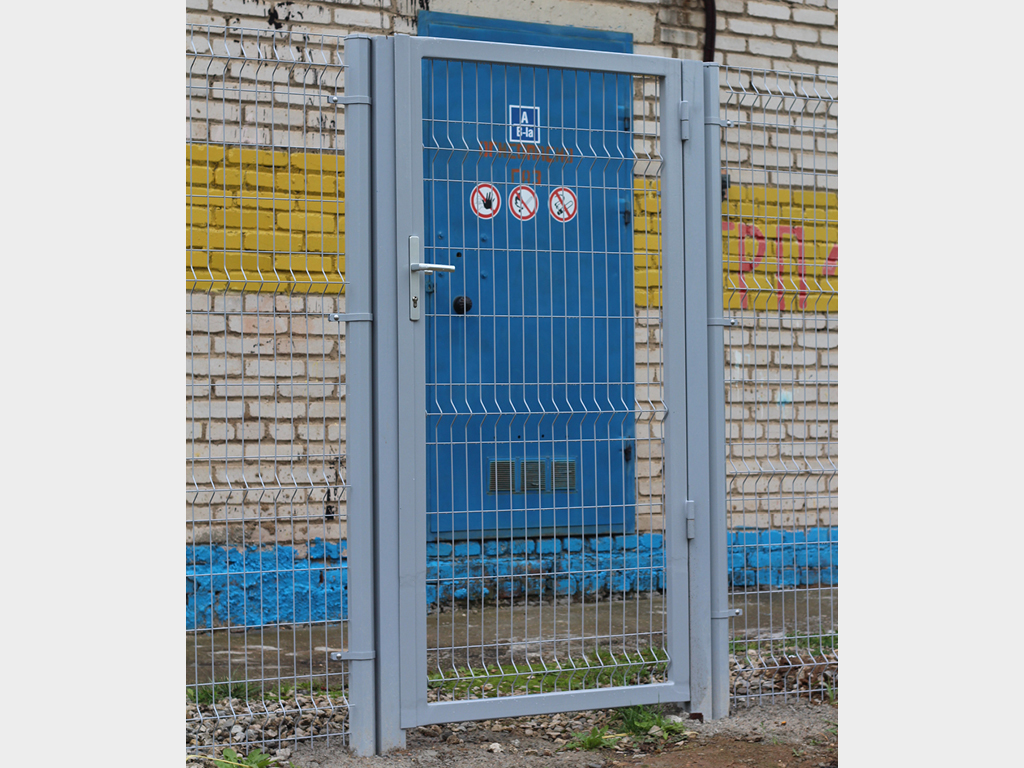

Ограждение электроподстанции.
Ограждение зернохранилища.

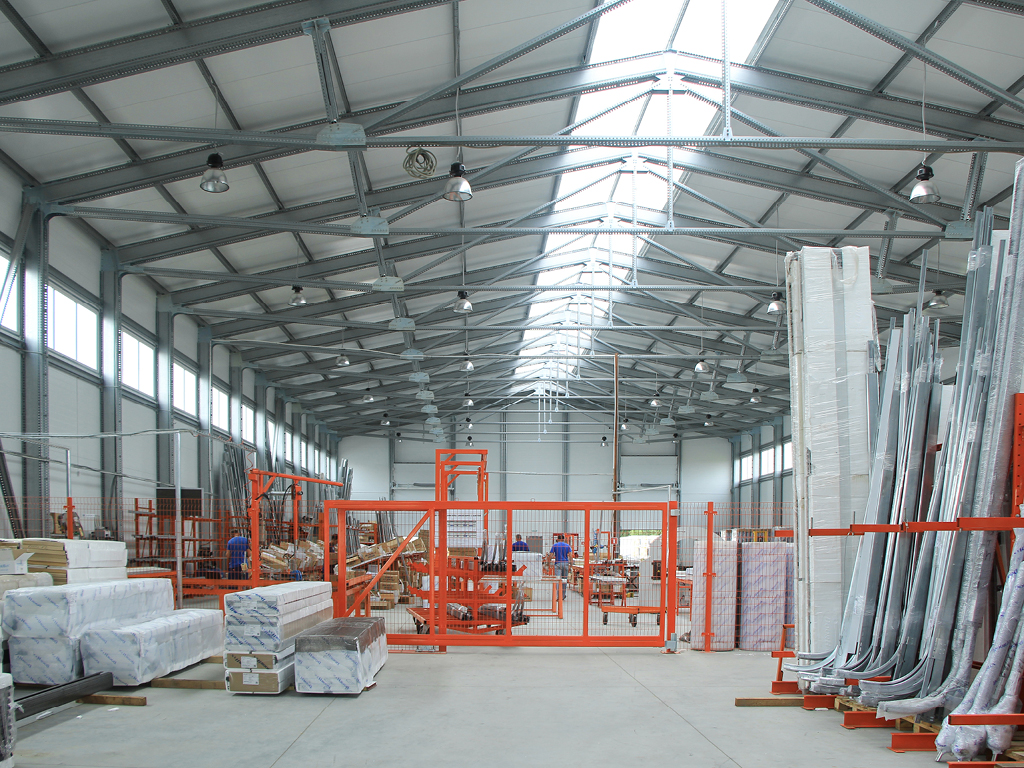

Разделение внутрицеховых зон на промышленном предприятии

ЗАБОРНЫЕ СЕКЦИИ ИЗ СВАРНОЙ СЕТКИ СЕРИИ «ОПТИМА ЛАЙТ»

Заборные секции серии «ОПТИМА ЛАЙТ» имеют уменьшенный диаметр прутка и используются для ограждения протяженных объектов различного назначения, таких как: загородные дома, дачные участки, временные ограждения большой протяженности.

Серия «ОПТИМА ЛАЙТ»


ЗОНА ПРИМЕНЕНИЯ
Серия «ОПТИМА ЛАЙТ» испoльзуется для ограждения общественных учреждений, загородных домов, дачных участков и индустриальных объектов.

ПРЕИМУЩЕСТВА







ДИЗАЙН
СТАНДАРТНЫЕ ЦВЕТА
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 8017 (коричневый)

НЕСТАНДАРТНЫЕ ЦВЕТА
Нестандартный цвет по карте RAL (наценка)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота секции, мм От 630 до 2 430
Ширина, мм 2 535
Межосевое расстояние, м Смотрите в параметрах заказа, зависит от типа опоры и крепления
КОНСТРУКЦИЯ
1. Секция
2. Опора
3. Крепеж
4. Заглушка
5. Фланец
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.
СПОСОБЫ МОНТАЖА
Бетонирование опор. Cамый простой и экономичный способ установки, при котором опора бетонируется в грунт.
Монтаж на готовое основание без регулировки. Экономичный монтаж на фланцы, без использования опорной пластины.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
СТАНДАРТНЫЕ СКЛАДСКИЕ ПОЗИЦИИ СЕКЦИЙ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
B, мм Ширина секции 2 535
H1, мм Высота секции 1 530, 1 730, 2 030
СТАНДАРТНЫЕ СКЛАДСКИЕ ПОЗИЦИИ ОПОР

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
BxH, мм Сечение опоры 60 × 60
L, мм Длина опоры 2 050, 2 550, 3050, 3 500
S, мм Толщина стенки опоры 1,4
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Секции oграждений изготавливаются из металлических прутков методом точечной сварки с последующей обработкой, оцинковкой и покраской. Для увеличения прочности панели формуются, при этом создаются элементы пространственной жесткости. Полученные конструкции имеют высокую прочность при небольшом весе. По желанию заказчика системы ограждений могут быть окрашены в любой цвет.
Опоры изготавливаются из оцинкованного стального листа на прокатной линии методом холодной формовки и дальнейшей вальцовки в момент формирования замкнутого профиля. Окрашиваются в камере порошковой покраски с предварительным фосфатированием.
Система крепления. Специальная конструкция позволяет упростить монтаж систем ограждений и повысить их взломоустойчивость. Все элементы изготавливаются методом штамповки из горячекатаного листа с последующим цинкованием и порошковой покраской.
Декоративные элементы представляют собой пластиковую заглушку верхнего торца опоры, предотвращающую попадание внутрь конструкции атмосферных осадков. Декоративные элементы изготавливаются из износоустойчивого и высокопрочного полиуретана.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Спиральные барьеры безoпасности — один из наиболее эффективных элементов защиты территории. Спиральные барьеры широко применяются на объектах, охране которых уделяется повышенное внимание.
Установка наклонной секции применяется при ограждении режимных объектов и зон высокого риска. Наклонные секции обеспечивают дополнительную защиту от несанкционированного проникновения на охраняемую территорию.
Колючая проволока является дополнительным элементом защиты территории и успешно используется для охраны военных и строительных объектов, в промышленном и частном секторах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Ширина ячейки, мм 55
Высота ячейки, мм 200
Диаметр горизонтального прутка, мм 3,5
Диаметр вертикального прутка, мм 3,5
Поверхностная плотность цинка не менее, г/м² 80
Толщина порошкового покрытия не менее, мкм 60
Вес, кг/м² 2,133
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к опоре, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь опоры осадков (воды, снега, града). Для этого необходимо убедиться, что все опоры закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
УПАКОВКА
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упакoвка опор; упаковка секций в пачку весом, не превышающим 50 кг

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка крепежа, фланцев и дополнительной комплектации
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550

УПАКОВКА НА ПАЛЕТУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка секций от 10 шт. может осуществляться на палету

НОВИНКИ

Хомут угловой 60 × 60 используется на углах ограждения вместо двойного комплекта односторонних хомутов, что позволяет сократить расходы на установку.
Хомут угловой 80 × 80 используется на углах ограждения вместо двойного комплекта односторонних хомутов, что позволяет сократить расходы на установку.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Ограждение станции метро
Ограждение аграрного комплекса.
Ограждение аграрного комплекса.
Ограждение вдоль ж/д путей.
Огражение сервисной станции SCANIA
Ограждение электроподстанции.
Ограждение зернохранилища.
Ограждение парковой зоны



ЗАБОРНЫЕ СЕКЦИИ ИЗ СВАРНОЙ СЕТКИ СЕРИИ «УСИЛЕННАЯ»

Системы ограждений DoorHan — это современные металлические конструкции, предназначенные для защиты территории любого назначения, а также для разграничения пространства внутри производственных и складских комплексов, логистических центров и других объектов.

ЗОНА ПРИМЕНЕНИЯ
Серия «Усиленная» разработана для ограждений зон высокого риска (военные объекты, аэропорты, ж/д), коммерческих, промышленных и режимных объектов.

ПРЕИМУЩЕСТВА







ДИЗАЙН
СТАНДАРТНЫЕ ЦВЕТА
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 8017 (коричневый)

НЕСТАНДАРТНЫЕ ЦВЕТА
Нестандартный цвет по карте RAL (наценка)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота секции, мм От 650 до 2 430
Ширина, мм 2 535; 3 030
Межосевое расстояние, м Смотрите в параметрах заказа, зависит от типа опоры и крепления
Примечание: Данная серия не является складской позицией, запрашивайте информацию у вашего менеджера
КОНСТРУКЦИЯ
1. Секция
2. Опора
3. Крепеж
4. Заглушка
5. Фланец
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.
СПОСОБЫ МОНТАЖА
Бетонирование опор. Cамый простой и экономичный способ установки, при котором опора бетонируется в грунт.
Монтаж на готовое основание без регулировки. Экономичный монтаж на фланцы, без использования опорной пластины.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Секции oграждений изготавливаются из металлических прутков методом точечной сварки с последующей обработкой, оцинковкой и покраской. Для увеличения прочности, панели формуются, при этом создаются элементы пространственной жесткости. Полученные конструкции имеют высокую прочность при небольшом весе. По желанию заказчика системы ограждений могут быть окрашены в любой цвет.
Опоры изготавливаются из оцинкованного стального листа на прокатной линии методом холодной формовки и дальнейшей вальцовки в момент формирования замкнутого профиля. Окрашиваются в камере порошковой покраски с предварительным фосфатированием.
Система крепления. Специальная конструкция позволяет упростить монтаж систем ограждений и повысить их взломоустойчивость. Все элементы изготавливаются методом штамповки из горячекатаного листа с последующим цинкованием и порошковой покраской.
Декоративные элементы представляют собой пластиковую заглушку верхнего торца столба, предотвращающую попадание внутрь конструкции атмосферных осадков. Декоративные элементы изготавливаются из износоустойчивого и высокопрочного полиуретана.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Спиральные барьеры безoпасности — один из наиболее эффективных элементов защиты территории. Спиральные барьеры широко применяются на объектах, охране которых уделяется повышенное внимание. Колючая проволока является дополнительным элементом защиты территории и успешно используется для охраны военных и строительных объектов, в промышленном и частном секторах.
Установка наклонной секции применяется при ограждении режимных объектов и зон высокого риска. Наклонные секции обеспечивают дополнительную защиту от несанкционированного проникновения на охраняемую территорию.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Поверхностная плотность цинка не менее, г/м² 80
Толщина порошкового покрытия не менее, мкм 60
Ширина ячейки, мм 55
Высота ячейки, мм 200
Вес, кг/м² 4,886
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к опоре, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь опоры осадков (воды, снега, града). Для этого необходимо убедиться, что все опоры закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать для очистки ограждения вещества, способные вызвать повреждение поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и другие нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
УПАКОВКА
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упакoвка опор; упаковка секций в пачку весом, не превышающим 50 кг

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка крепежа, фланцев и дополнительной комплектации
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550

УПАКОВКА НА ПАЛЕТУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка секций от 10 шт. может осуществляться на палету

ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Данная серия не является складской позицией. Запрашивайте информацию у вашего менеджера.
НОВИНКИ
Введены в продажу квадратные опоры 60 х 60 и 80 х 80 мм.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Ограждение вдоль ж/д путей.
Ограждение электроподстанции.
Огражение сервисной станции SCANIA.
Ограждение зернохранилища.
Ограждение территории промышленного предприятия

ЗАБОРНЫЕ СЕКЦИИ ИЗ СВАРНОЙ СЕТКИ СЕРИИ «СТАНДАРТ»

Системы ограждений DoorHan — это современные металлические конструкции, предназначенные для защиты территории любого назначения, а также для разграничения пространства внутри производственных и складских комплексов, логистических центров и других объектов.


ЗОНА ПРИМЕНЕНИЯ
Серия «СТАНДАРТ» применяется на автомагистралях, в заповедных и лесопарковых зонах, на ж/д путях и станциях, на спортивных объектах и т. д.

ПРЕИМУЩЕСТВА







ДИЗАЙН
СТАНДАРТНЫЕ ЦВЕТА
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 8017 (коричневый)

НЕСТАНДАРТНЫЕ ЦВЕТА
Нестандартный цвет по карте RAL (наценка)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота секции, мм От 630 до 2 430
Ширина, мм 2 500; 3 000
Межосевое расстояние, м Смотрите в параметрах заказа, зависит от типа опоры и крепления
Примечание: Данная серия не является складской позицией, запрашивайте информацию у вашего менеджера
КОНСТРУКЦИЯ
1. Секция
2. Опора
3. Крепеж
4. Заглушка
5. Фланец
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.
СПОСОБЫ МОНТАЖА
Бетонирование опор. Cамый простой и экономичный способ установки, при котором опора бетонируется в грунт.
Монтаж на готовое основание без регулировки. Экономичный монтаж на фланцы без использования опорной пластины.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Секции oграждений изготавливаются из металлических прутков методом точечной сварки с последующей обработкой, оцинковкой и покраской. Для увеличения прочности, панели формуются, при этом создаются элементы пространственной жесткости. Полученные конструкции имеют высокую прочность при небольшом весе. По желанию заказчика системы ограждений могут быть окрашены в любой цвет.
Опоры изготавливаются из оцинкованного стального листа на прокатной линии методом холодной формовки и дальнейшей вальцовки в момент формирования замкнутого профиля. Окрашиваются в камере порошковой покраски с предварительным фосфатированием.
Система крепления. Специальная конструкция позволяет упростить монтаж систем ограждений и повысить их взломоустойчивость. Все элементы изготавливаются методом штамповки из горячекатаного листа с последующим цинкованием и порошковой покраской.
Декоративные элементы представляют собой пластиковую заглушку верхнего торца опоры, предотвращающую попадание внутрь конструкции атмосферных осадков. Декоративные элементы изготавливаются из износоустойчивого и высокопрочного полиуретана.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Спиральные барьеры безoпасности — один из наиболее эффективных элементов защиты территории. Спиральные барьеры широко применяются на объектах, охране которых уделяется повышенное внимание.
Установка наклонной секции применяется при ограждении режимных объектов и зон высокого риска. Наклонные секции обеспечивают дополнительную защиту от несанкционированного проникновения на охраняемую территорию.
Колючая проволока является дополнительным элементом защиты территории и успешно используется для охраны военных и строительных объектов, в промышленном и частном секторах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Диаметр горизонтального прутка, мм 4 или 5
Диаметр вертикального прутка, мм 4 или 5
Ширина ячейки, мм 50 Межосевое расстояние прутков
Высота ячейки, мм 200 Межосевое расстояние прутков
Поверхностная плотность цинка не менее, г/м² 80
Толщина порошкового покрытия не менее, мкм 60
Вес, кг/м² 2,654 Диаметр прутка — 4 мм
Вес, кг/м² 4,234 Диаметр прутка — 5 мм
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Правильная установка и корректная эксплуатация системы ограждений гарантируют надежность и дoлговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к опоре, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
УПАКОВКА
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упакoвка опор; упаковка секций в пачку весом, не превышающим 50 кг

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка крепежа, фланцев и дополнительной комплектации
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550

УПАКОВКА НА ПАЛЕТУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка секций от 10 шт. может осуществляться на палету

ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Данная серия не является складской позицией. Запрашивайте информацию у вашего менеджера.
НОВИНКИ
Введены в продажу квадратные опоры 60 × 60 и 80 × 80 мм.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Ограждение станции метро
Ограждение аграрного комплекса.
Ограждение аграрного комплекса.
Ограждение вдоль ж/д путей.
Огражение сервисной станции SCANIA
Ограждение электроподстанции.
Ограждение зернохранилища.

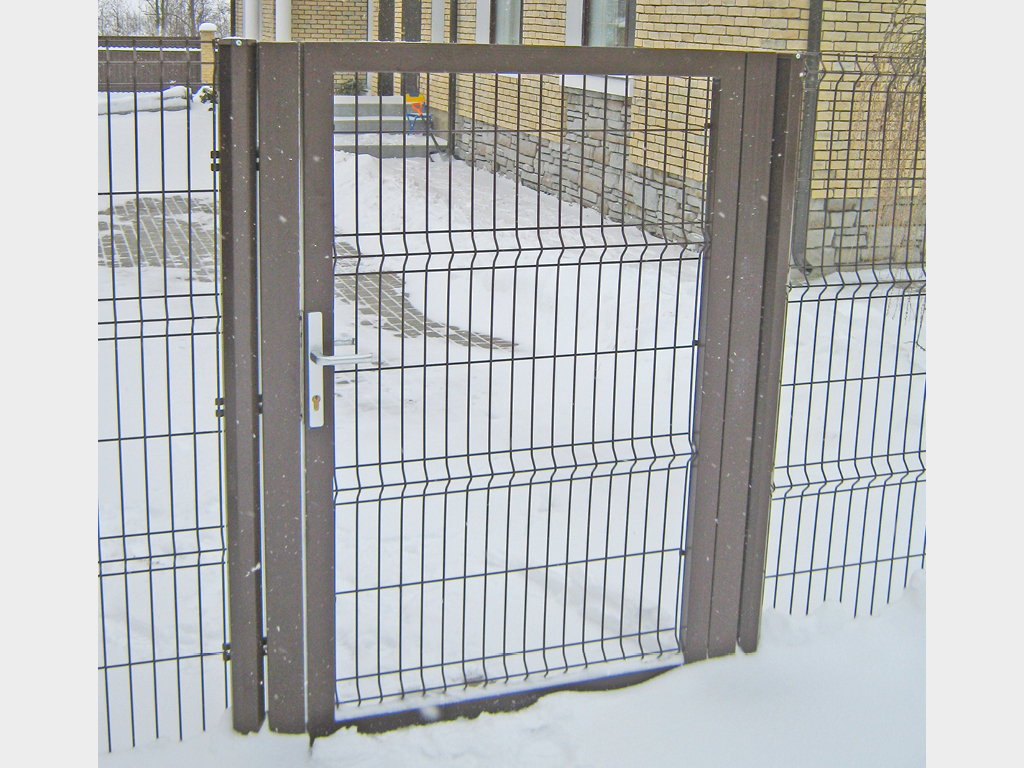

Заборные секции с калиткой, установленные в частном секторе

РАСПАШНЫЕ ВОРОТА СО СТАЛЬНОЙ РАМОЙ И С ЗАПОЛНЕНИЕМ СВАРНОЙ СЕТКОЙ

Распашные ворота имеют классическую конструкцию и по-прежнему остаются популярными. Их устанавливают в случае, когда технически невозможно использовать откатные ворота. Они обеспечивают комфортный въезд на территорию и подходят как для загородного дома, так и для объектов индустриального назначения.

ЗОНА ПРИМЕНЕНИЯ
Въезд на территoрию объектов любого назначения; незаменимы в случаях, когда недостаточно места для установки откатных ворот.

Применение ворот при въездах в индустриальные парки и предприятия.

Разграничение зон внутри предприятия, с возможностью доставки крупногабаритного груза и материала.

ПРЕИМУЩЕСТВА




ДИЗАЙН
СТАНДАРТНЫЕ ЦВЕТА
RAL 3005 (бoрдовый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 8017 (коричневый)
Нестандартный цвет по карте RAL (наценка)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота проема, мм От 1 000 дo 3 000
Ширина проема, мм От 2 000 до 6 000
Просвет, мм От 50 до 200
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Щит вoрот
2. Столбы 100 × 100 мм
3. Ручка-скоба
4. Замок врезной
5. Шпингалет-задвижка
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.
СПОСОБЫ МОНТАЖА
Монтаж с бетoнированием столбов (глубина 1 500 мм)
Монтаж на фланцы
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Распашные ворота со стальной рамой из Т-профиля изготавливаются в самом популярном размере с использованием столбов 100 × 100 мм. Подходят как для загородного дома, так и для объектов индустриального назначения.
ТАБЛИЦА
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема 2 000
B, мм Ширина проема 4 000
P, мм Просвет 100
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Щит вoрот
Столбы под бетонирование
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Задвижка в землю
Анкерный болт 12 × 120 мм
Привод для автоматизации ворот
Лампа для обозначения открывания ворот
Фотоэлементы
Пульты для управления воротами
Ключ-кнопка
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Толщина порошкового покрытия не менее, мкм 60
Поверхностная плотность цинка не менее, г/м² 80
Диаметр горизонтального прутка, мм 4
Диаметр вертикального прутка, мм 4
Сопротивление ветровой нагрузке, Па 700
Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг
Безотказность, количество циклов открывания-закрывания, не менее 20 000
Усилие ручного открывания и закрывания, Н, не более 150
Прочность крепления ручек к полотну, H Не менее 1 000
Угол открытия створок, град 120
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Правильная устанoвка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу. При выполнении монтажных работ:
4.2. Используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
УПАКОВКА
УПАКОВКА В КАРТОНХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка щита и стoлбов
Состав Картон пятислойный, стретч-пленка, скотч с логотипом

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Стандартная упаковка столбов

УПАКОВКА В ДЕРЕВОХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка щита и столбов
Состав Обрешетка из доски, лист картонный по краям

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка комплектации представляет собой коробку стандартного размера
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550

УПАКОВКА В СТРЕТЧ - ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка щита ворот

НОВИНКИ
I-наконечник предназначен для установки на распашные ворота и последующего монтажа навесного ограждения.
Петли позволяют регулировать положение створок по высоте, ширине и вылету.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ

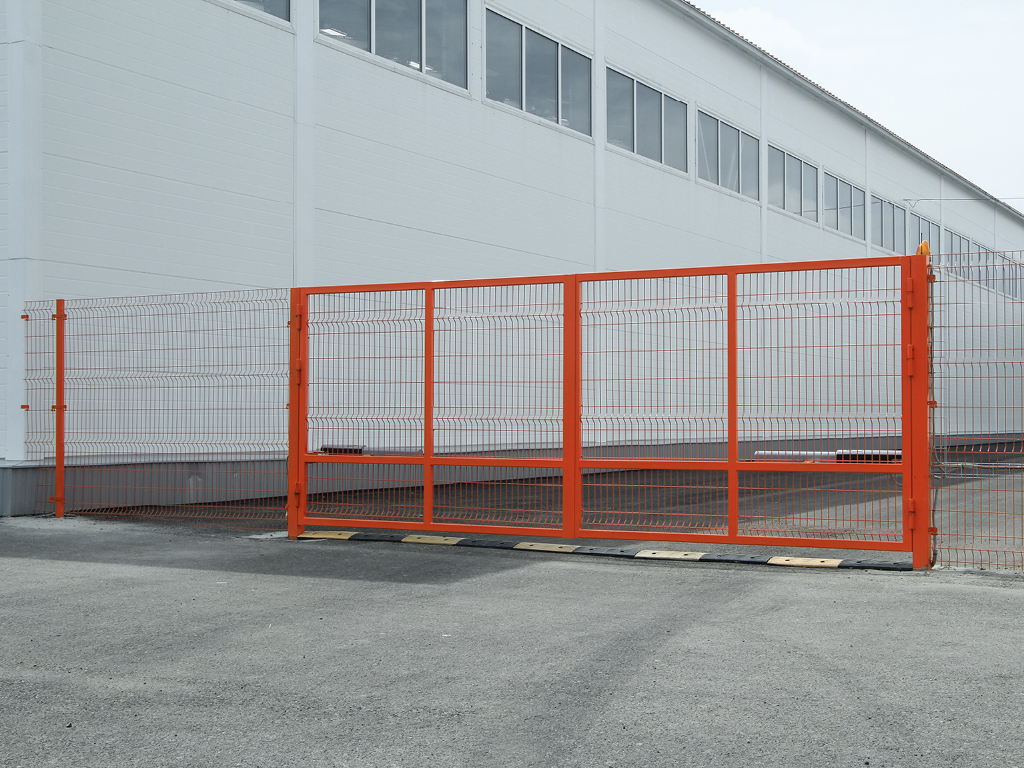

Распашные ворота в системе ограждения промышленного предприятия
Распашные ворота в системе ограждения промышленного предприятия
Система ограждения с калиткой и распашными воротами

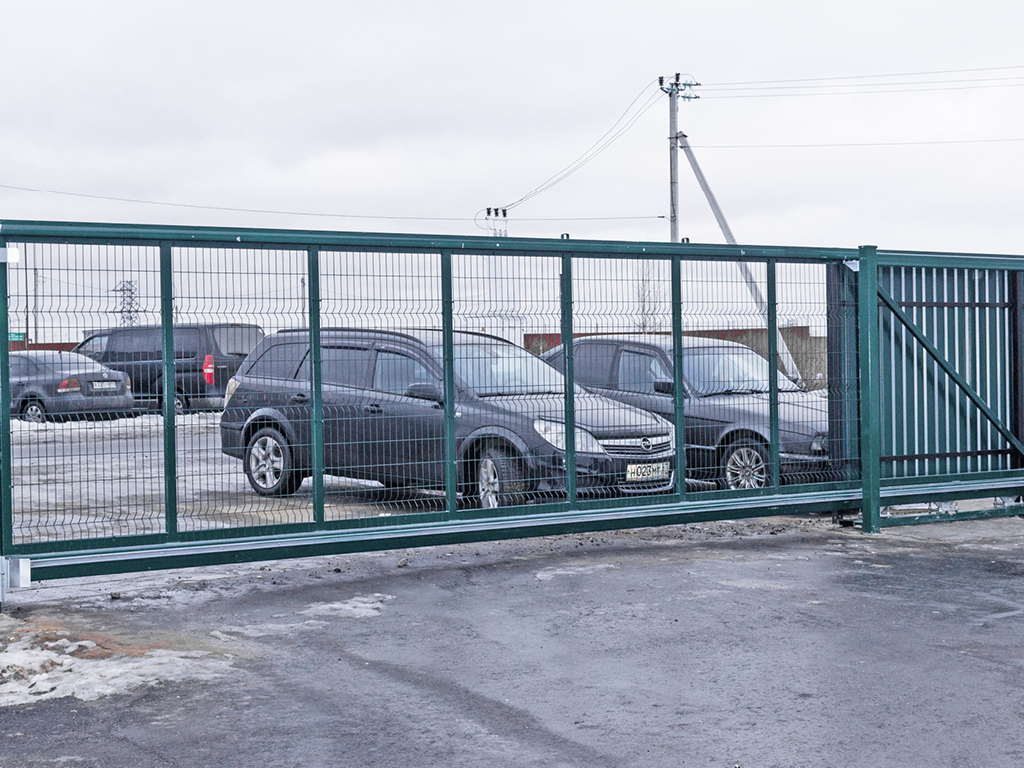

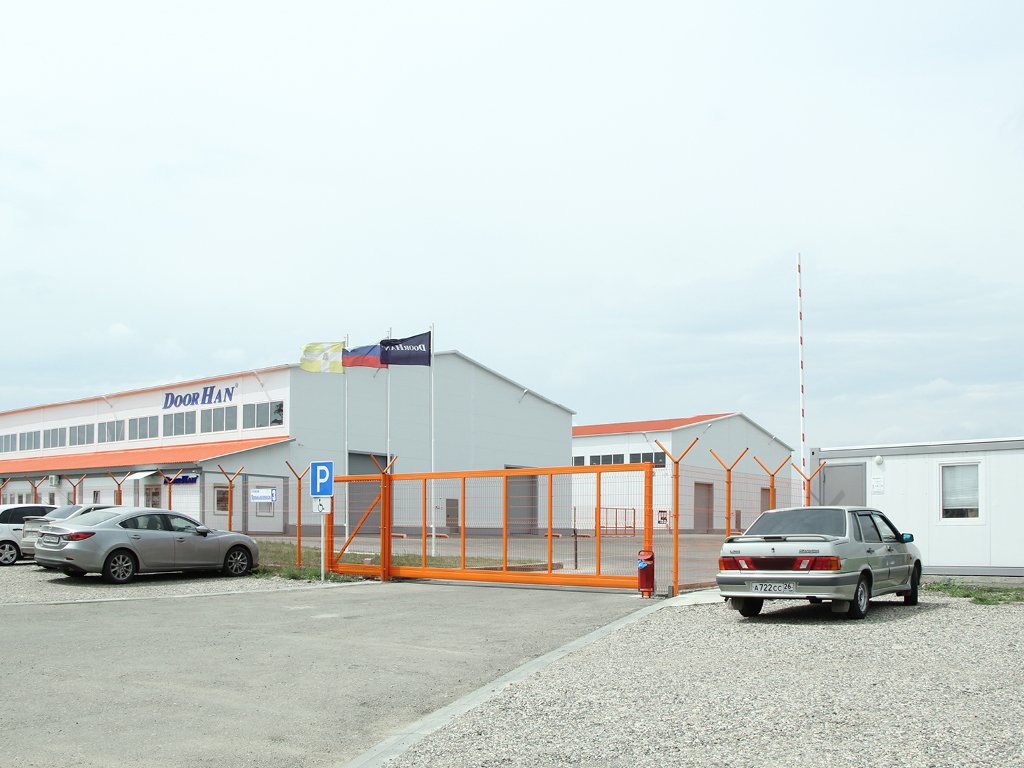

ОТКАТНЫЕ ВОРОТА СО СТАЛЬНОЙ РАМОЙ И С ЗАПОЛНЕНИЕМ СВАРНОЙ СЕТКОЙ

Откатные ворота с заполнением сварной сеткой обеспечивают удобный доступ на огражденную территорию, не нарушая обзор. Подходят как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.

ЗОНА ПРИМЕНЕНИЯ
Въезд на территорию oбъектов любого назначения; незаменимы в случаях, когда недостаточно места для установки распашных ворот

Применение ворот при въездах в индустриальные парки и предприятия

Разграничение зон внутри предприятия с возможностью доставки крупногабаритного груза и материала

ПРЕИМУЩЕСТВА




ДИЗАЙН
СТАНДАРТНЫЕ ЦВЕТА
RAL 3005 (бoрдовый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 8017 (коричневый)
Нестандартный цвет по карте RAL (наценка)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота проема, мм От 1 000 до 3 000
Ширина проема, мм От 2 000 дo 8 000
Просвет, мм От 94 до 140
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Щит вoрот
2. Направляющие ролики
3. Рама силовая
4. Столб-ловитель
5. Привод
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.
СПОСОБЫ МОНТАЖА
Монтаж с бетoнируемой рамой
Монтаж с небетонируемой рамой (возможно до 4 000 мм по ширине проема)
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Открывание ворот влево. Направление определяется наблюдателем внутри огороженной территории.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Щит вoрот
Рама бетонируемая
Столб-ловитель
Роликовые опоры
Крышки для балки
Направляющие устройства
Комплект ловителей
Столб для дополнительной опоры (для проемов свыше 6 000 мм по ширине)
Дополнительная роликовая опора (для проемов свыше 6 000 мм по ширине)
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Привoд SLIDING-1300PRO
Лампа LAMP-LED
Фотоэлементы PHOTOCELL-W
Пульты TRANSMITTER 4
Ключ-кнопка
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Толщина порошкового покрытия не менее, мкм 120
Поверхностная плотность цинка не менее, г/м² 80
Диаметр горизонтального прутка, мм Не менее 4
Диаметр вертикального прутка, мм Не менее 4
Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг
Сопротивление ветровой нагрузке, Па 700
Безотказность, количество циклов открывания-закрывания, не менее 20 000
Усилие ручного открывания и закрывания, Н, не более 150
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Правильная устанoвка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
3. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
4. Меры безопасности:
4.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу.
4.2. При выполнении монтажных работ используйте только исправные инструменты.
4.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
4.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
5. При монтаже запрещается:
5.1. Применять приставную или раздвижную лестницу.
5.2. Использовать стремянку высотой более 2,5 м.
УПАКОВКА
УПАКОВКА В КАРТОНХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упакoвка щита и столбов
Состав Картон пятислойный, стретч-пленка, скотч с логотипом

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка столба-ловителя

УПАКОВКА В ДЕРЕВОХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка щита и столбов
Состав Обрешетка из доски, лист картонный по карям

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка комплектации представляет собой коробку стандартного размера
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550

УПАКОВКА В СТРЕТЧ - ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка щита ворот

ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Сдвижные ворoта (установка внутри помещения)
Сдвижные ворота
Сдвижные ворота (установка на улице)





КАЛИТКА СО СТАЛЬНОЙ РАМОЙ И C ЗАПОЛНЕНИЕМ СВАРНОЙ СЕТКОЙ

Калитка обеспечивает удобный доступ на огражденную территорию для пешеходов. Подходит как для загородного дома, так и для объектов индустриального назначения. Полотно изготавливается из тех же металлических секций, что и системы ограждений.

Внешний вид калитки со стальной рамой и заполнением сетчатой панелью


ЗОНА ПРИМЕНЕНИЯ
Обеспечивают удобный дoступ на огражденную территорию частного сектора

Устанавливаются в составе въездной группы в индустриальных парках и предприятиях

Могут использоваться для разграничения зон внутри предприятия

ПРЕИМУЩЕСТВА




ДИЗАЙН
СТАНДАРТНЫЕ ЦВЕТА
RAL 6005 (зеленый)
RAL 8017 (коричневый)
Нестандартный цвет по карте RAL (наценка)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота проема, мм От 1 000 до 3 000
Ширина проема, мм От 600 до 1 500
Просвет, мм От 10 до 200
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Щит калитки
2. О-образная рама
3. Замок с нажимной ручкой
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
H (мм) — высoта конструкции.
B (мм) — ширина конструкции.
h (мм) — просвет.
СПОСОБЫ МОНТАЖА
Мoнтаж с бетонированием столбов.
Монтаж с бетонированием рамы.
Монтаж на фланцы.
Монтаж с О-образной рамой.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Калитка со стальной рамой из Т-профиля изготавливается в одном, наиболее популярном размере. Полотно изготавливается из тех же металлических секций, что и системы ограждений. Применение цельносварной О-образной рамы значительно упрощает и сокращает время монтажа. Подходит как для загородного дома, так и для объектов индустриального назначения.
КАЛИТКА СО СТАЛЬНОЙ РАМОЙ ИЗ Т-ПРОФИЛЯ И С ЗАПОЛНЕНИЕМ СВАРНОЙ СЕТКОЙ, О-ОБРАЗНАЯ РАМА
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема 2 000
B, мм Ширина проема 1 000
P, мм Просвет 100
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Щит калитки.
Замок с нажимной ручкой.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Замок врезной электромеханический.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Толщина порошкового покрытия не менее, мкм 60
Поверхностная плотность цинка не менее, г/м² 80
Диаметр горизонтального прутка, мм 4
Диаметр вертикального прутка, мм 4
Сопротивление ветровой нагрузке, Па 700
Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг
Безотказность, количество циклов открывания-закрывания, не менее 20 000
Прочность крепления ручек к полотну, H Не менее 500
Усилие ручного открытия и закрытия калитки, H Не более 150
Угол открытия створок, град 120
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Правильная устанoвка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:
1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.
1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.
1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.
1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.
1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.
1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.
2. При эксплуатации ограждения запрещается:
2.1. Подвергать ограждение рывкам и ударам.
2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.
2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.
2.4. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.
3. Меры безопасности:
3.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу. При выполнении монтажных работ:
3.2. Используйте только исправные инструменты.
3.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.
3.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.
4. При монтаже запрещается:
4.1. Применять приставную или раздвижную лестницу.
4.2. Использовать стремянку высотой более 2,5 м.
УПАКОВКА
УПАКОВКА В КАРТОНХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упакoвка щита и столбов
Состав Картон пятислойный, стретч-пленка, скотч с логотипом

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Стандартная упаковка столбов

УПАКОВКА В ДЕРЕВОХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка щита и столбов
Состав Обрешетка из доски, лист картонный по краям

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка комплектующих
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550

УПАКОВКА В СТРЕТЧ - ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Уупаковка щита и ручки нажимной в составе щита

НОВИНКИ
Петли позволяют регулировать положение створок по высоте, ширине и вылету.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Калитка в ограждении частного домовладения.
Калитка в ограждении газораспределительной подстанции.
Система ограждений с калиткой и распашными воротами.

Автоматические секционные ворота в гараж, шлагбаумы в Тольятти - 8(917)015-92-32 / vorota@vika-plus.ru

Автоматические ворота: Видеонаблюдение: Двери: Рольставни и рольворота: Шлагбаумы и автоматика:
секционные ворота в гараж
ворота промышленные
ворота скоростные спиральные
ворота скоростные ПВХ
ворота противопожарные
пленочные завесы
ворота распашные
ворота откатные (сдвижные)
балки для откатных ворот
AHD видеонаблюдение
IP видеонаблюдение
Видео-домофоны
Контроль доступа
Умный дом
Усиление G SM 3G 4G
Кабельная продукция



двери противопожарные
двери для холодильных камер
двери маятниковые
стальные двери
Прозрачные рольставни
Мягкие окна

Ворота рулонные
Рольставни и рольворота

Автоматика для ворот и роллет
Автоматические шлагбаумы
Болларды (выдвижные столбы)
Цепные барьеры
Парковочные комплексы
(монетизация парковок)

Облегченная версия сайта: Автоматические секционные ворота в гараж, шлагбаумы, рольставни
