Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю.



РАМПА МОБИЛЬНАЯ УКОРОЧЕННАЯ doorhan СЕРИИ RM

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.

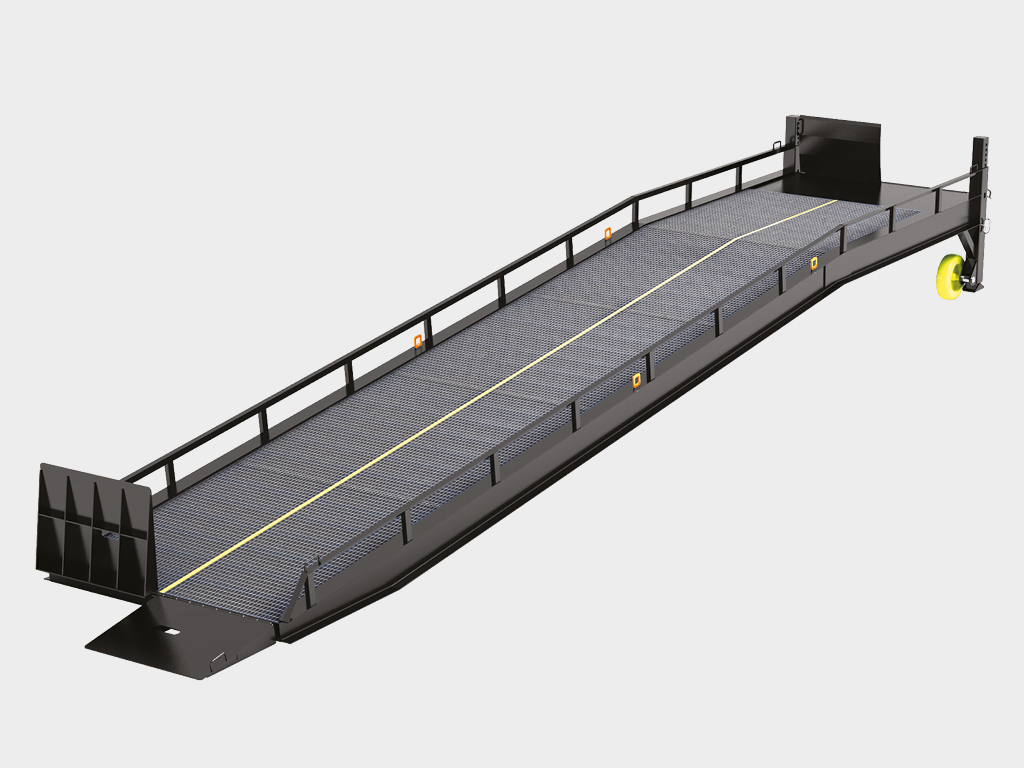

Рампа мобильная укороченная


ЗОНА ПРИМЕНЕНИЯ
Складские комплексы

ПРЕИМУЩЕСТВА





ДИЗАЙН
ТИП ПОВЕРХНОСТИ
Гладкая

ЦВЕТА
RAL 5005 синий
RAL 9005 черный

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Длина конструкции, м 9,88
Ширина конструкции, м 2,2
Ширина проезжей части рампы мобильной, м 1,9
КОНСТРУКЦИЯ
1. Настил проезжей части
2. Аппарель нижняя поворотная
3. Аппарель верхняя поворотная
4. Опора, регулируемая по высоте
5. Колесо
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Мобильная рампа укороченная
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Длина 9 880
B, мм Ширина 2 200
b1, мм Рабочий диапазон, вверх 1 600
b2, мм Рабочий диапазон, вниз 1 100
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Рампа мобильная
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Диапазон рабочих температур, °С -30...+50
Длина, мм 9 880
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (10)
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Максимальная точечная нагрузка, Н/мм² 1,3 на заказ — 6,5
Мощность, Вт 1 500 мощность электропривода гидравлического насоса для рамп мобильных с электрогидравлическим приводом
Напряжение питания, В 380 для рамп мобильных с электрогидравлическим приводом
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности укороченной мобильной рампы производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю.



РАМПА МОБИЛЬНАЯ doorhan С ТРЕХСТОРОННЕЙ ЗАГРУЗКОЙ СЕРИИ 3SRM

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.

Рампа мобильная с трехсторонней загрузкой


ЗОНА ПРИМЕНЕНИЯ
Складские комплексы

ПРЕИМУЩЕСТВА





ДИЗАЙН
ЦВЕТА
RAL 5005 синий
RAL 9005 черный

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Длина конструкции, м 12,375
Ширина конструкции, м 4,380
Ширина проезжей части рампы мобильной, м 1,9
КОНСТРУКЦИЯ
1. Настил проезжей части
2. Аппарель нижняя поворотная
3. Аппарель верхняя поворотная
4. Опора передняя
5. Опора задняя
6. Привод механический
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Рампа мобильная с трехсторонней загрузкой
ПАРАМЕТРЫ ДАННОЙ ОПЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Длина 12 375
B, мм Ширина 4 380
b1, мм Рабочий диапазон, вверх 1 700
b2, мм Рабочий диапазон, вниз 1 100
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Рампа мобильная с трехсторонней загрузкой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 на заказ - 6,5
Количество подъемных цилиндров, шт 2 для рампы с гидравлическим приводом
Мощность, Вт 1,5 электропривода гидравлического насоса (электрогидравлическая мобильная рампа)
Напряжение питания, В 380
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость низкотемпературное масло STATOIL Hydraulic 131
Вес изделия, кг 3 891
Диапазон рабочих температур, °С -30...+50
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности рампы мобильной с трехсторонней загрузкой производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.



Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю.



РАМПА МОБИЛЬНАЯ doorhan БЕЗ ОПОРЫ НА КУЗОВ АВТОМОБИЛЯ СЕРИИ RMFS

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.

Рампа мобильная без опоры на кузов автомобиля


ЗОНА ПРИМЕНЕНИЯ
Складские комплексы

ПРЕИМУЩЕСТВА





ДИЗАЙН
ЦВЕТА
RAL 5005 синий
RAL 9005 черный

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Длина конструкции, м 12,375
Ширина конструкции, м 2,2
Ширина проезжей части рампы мобильной, м 1,9
КОНСТРУКЦИЯ
1. Настил проезжей части
2. Аппарель нижняя поворотная
3. Аппарель верхняя поворотная
4. Опора, регулируемая по высоте
5. Колесо
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

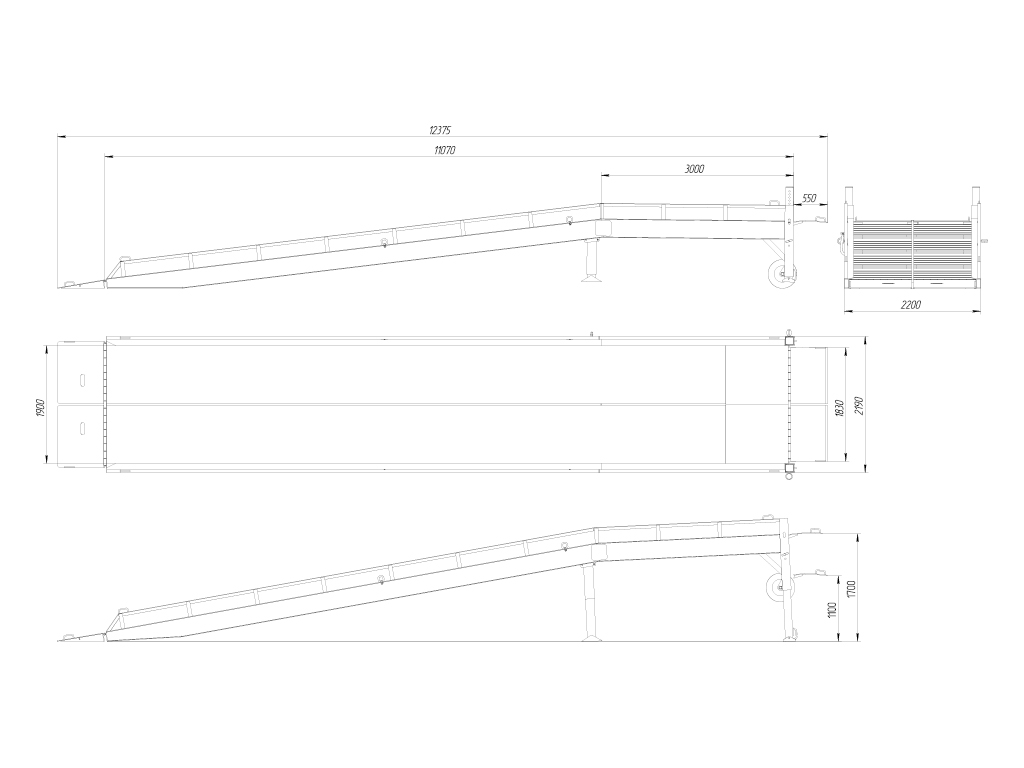

Рампа мобильная без опоры на кузов автомобиля
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Длина 12 375
B, мм Ширина 2 200
b1, мм Рабочий диапазон, вверх 1 700
b2, мм Рабочий диапазон, вниз 1 100
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Рампа мобильная без опоры на кузов автомобиля
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 на заказ - 6,5
Количество подъемных цилиндров, шт 2 для рампы с гидравлическим приводом
Мощность, Вт 1,5 электропривода гидравлического насоса (электрогидравлическая мобильная рампа)
Напряжение питания, В 380
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость низкотемпературное масло STATOIL Hydraulic 131
Вес изделия, кг 2 975
Диапазон рабочих температур, °С -30...+50
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности рампы мобильной без опоры на кузов автомобиля производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

[/tab_item]

РАМПА МОБИЛЬНАЯ doorhan С ТРЕХСТОРОННЕЙ ЗАГРУЗКОЙ СЕРИИ 3SRM

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.

Рампа мобильная с трехсторонней загрузкой


ЗОНА ПРИМЕНЕНИЯ
Складские комплексы

ПРЕИМУЩЕСТВА





ДИЗАЙН
ЦВЕТА
RAL 5005 синий
RAL 9005 черный

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Длина конструкции, м 12,375
Ширина конструкции, м 4,380
Ширина проезжей части рампы мобильной, м 1,9
КОНСТРУКЦИЯ
1. Настил проезжей части
2. Аппарель нижняя поворотная
3. Аппарель верхняя поворотная
4. Опора передняя
5. Опора задняя
6. Привод механический
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Рампа мобильная с трехсторонней загрузкой
ПАРАМЕТРЫ ДАННОЙ ОПЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Длина 12 375
B, мм Ширина 4 380
b1, мм Рабочий диапазон, вверх 1 700
b2, мм Рабочий диапазон, вниз 1 100
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Рампа мобильная с трехсторонней загрузкой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 на заказ - 6,5
Количество подъемных цилиндров, шт 2 для рампы с гидравлическим приводом
Мощность, Вт 1,5 электропривода гидравлического насоса (электрогидравлическая мобильная рампа)
Напряжение питания, В 380
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость низкотемпературное масло STATOIL Hydraulic 131
Вес изделия, кг 3 891
Диапазон рабочих температур, °С -30...+50
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности рампы мобильной с трехсторонней загрузкой производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.



Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю.



РАМПА МОБИЛЬНАЯ С ОПОРОЙ НА КУЗОВ АВТОМОБИЛЯ СЕРИИ RMTS

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.

Рампа мобильная с опорой на кузов автомобиля


ЗОНА ПРИМЕНЕНИЯ
Складские комплексы

ПРЕИМУЩЕСТВА





ДИЗАЙН
ЦВЕТА
RAL 9005 черный
RAL 5005 синий

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Длина конструкции, м 11,1
Ширина конструкции, м 2,3
Ширина проезжей части рампы мобильной, м 1,9
КОНСТРУКЦИЯ
1. Настил проезжей части
2. Аппарель нижняя поворотная
3. Маятник
4. Опора транспортировочная
5. Привод механический
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Рампа мобильная с опорой на кузов автомобиля
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Длина 11 100
B, мм Ширина 2 300
b1, мм Рабочий диапазон, вверх 1 500
b2, мм Рабочий диапазон, вниз 900
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Рампа мобильная с опорой на кузов автомобиля
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Длина, мм 11 100
Вес изделия, кг 3930
Допустимая нагрузка, кг (кН) 7 000 (7) / 10 000 (10)
Максимальная точечная нагрузка, Н/мм² 1,3 На заказ 6,5
Мощность, Вт 1500
Напряжение питания, В 380
Напряжение питания, В 24 Напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость Mobil DTE10 EXCEL
Диапазон рабочих температур, °С -30...+50
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности рампы мобильной с опорой на кузов автомобиля производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.



Страница 2 из 6

Автоматические секционные ворота в гараж, шлагбаумы в Тольятти - 8-9626-14-89-40 / vorota@vika-plus.ru

Автоматические ворота: Видеонаблюдение: Двери: Рольставни и рольворота: Шлагбаумы и автоматика:
секционные ворота в гараж
ворота промышленные
ворота скоростные спиральные
ворота скоростные ПВХ
ворота противопожарные
пленочные завесы
ворота распашные
ворота откатные (сдвижные)
балки для откатных ворот
AHD видеонаблюдение
IP видеонаблюдение
Видео-домофоны
Контроль доступа
Умный дом
Усиление G SM 3G 4G
Кабельная продукция



двери противопожарные
двери для холодильных камер
двери маятниковые
стальные двери
Прозрачные рольставни
Мягкие окна

Ворота рулонные
Рольставни и рольворота

Автоматика для ворот и роллет
Автоматические шлагбаумы
Болларды (выдвижные столбы)
Цепные барьеры
Парковочные комплексы
(монетизация парковок)

Облегченная версия сайта: Автоматические секционные ворота в гараж, шлагбаумы, рольставни
