ГАРАЖНАЯ ДВЕРЬ DOORHAN
Гаражные двери предназначены для установки в гараж или любое другое помещение технического назначения. Конструкция представляет собой полотно из сэндвич-панелей, окантованное алюминиевым профилем. Для надежной защиты конструкции от коррозии профили окрашены порошковой краской. Двери могут быть изготовлены с открыванием в левую или в правую сторону, наружу или внутрь помещения. Небольшая высота порога, всего 8 мм, обеспечивает удобную эксплуатацию двери.
ЗОНА ПРИМЕНЕНИЯ
Объекты частного сектора: гаражи и другие помещения технического назначения
ПРЕИМУЩЕСТВА

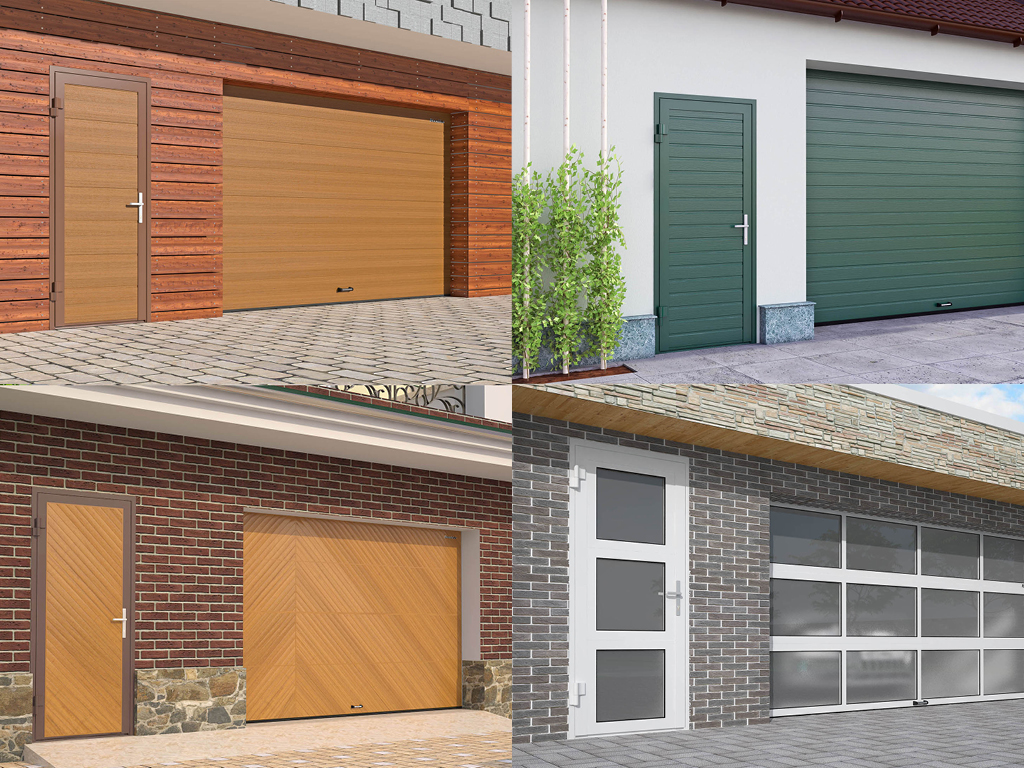

ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
Доска
Горизонтальная полоса
Филенка
Волна
Широкая центральная полоса
ТИП ПОВЕРХНОСТИ
Под дерево (внешняя)
Stucco (внутренняя)
ОБЛИЦОВКА ПОЛОТНА PREMIUM CLASSIC
Premium Classic В-1, цвет «золотой дуб».
Premium Classic B-2, цвет «золотой дуб».
Premium Classic B-3, цвет «золотой дуб».
ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ
RAL 9003, белый
RAL 9006, серебристый
RAL 7004, серый
RAL 1014, бежевый
RAL 6006, зеленый
RAL 5005, синий
RAL 7016, антрацит
RAL 3000, красный
RAL 3005, бордовый
RAL 8017, коричнево-красный
RAL 8014, коричневый
Золотой дуб
Венге
ЦВЕТ ПОЛОТНА И ОКАНТОВКИ PREMIUM CLASSIC
Золотой дуб
Темный орех
ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Высота проема, мм | от 500 до 2 500 |
Ширина проема, мм | от 500 до 1 500 |
Толщина блока двери с коробкой, мм | 48 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Использование сэндвич-панелей гарантирует энергоэффективность.
2. Алюминиевый профиль рамы двери обеспечивает легкость и, одновременно, надежность конструкции.
3. Алюминиевые профили дверной коробки обеспечивают надежность и защиту конструкции от коррозии.

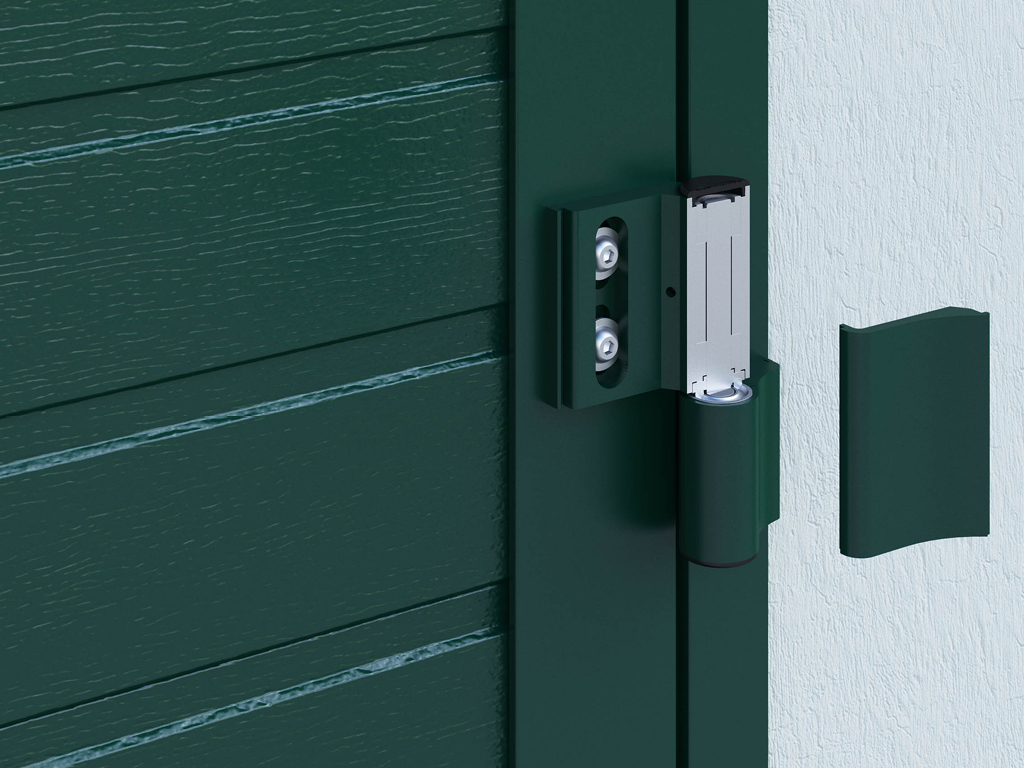

4. Двухсекционные петли с износостойкими подшипниками обеспечивают легкое открывание и закрывание двери. Регулируемые петли облегчают монтаж двери.

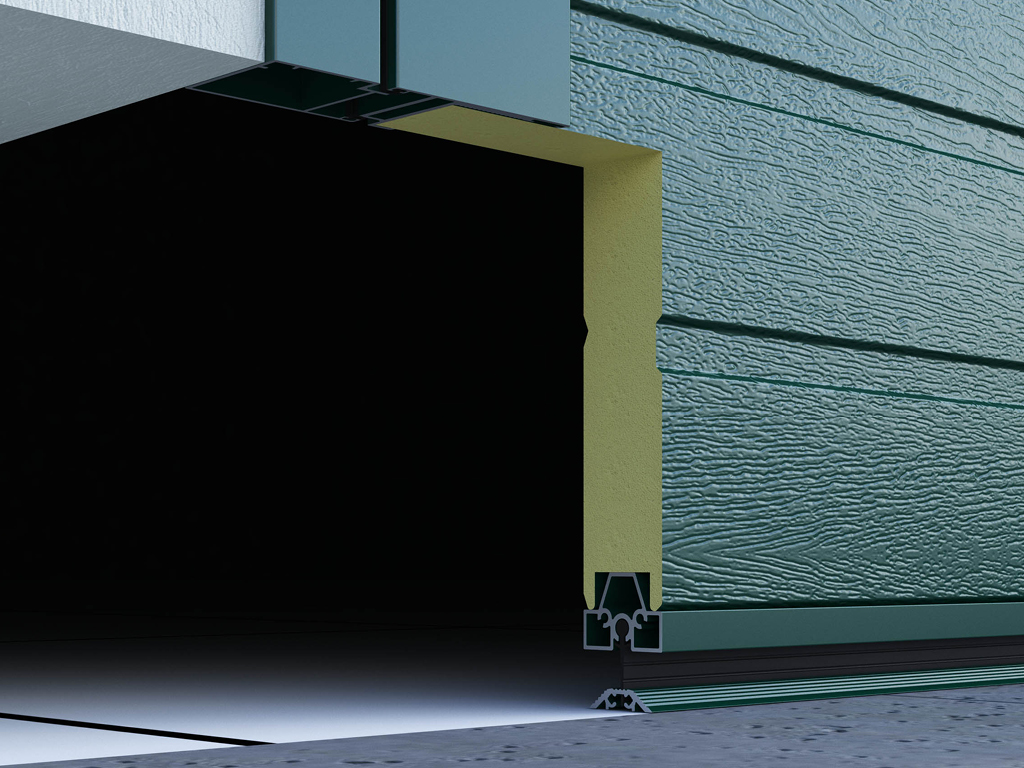

5. Порог гаражной двери имеет высоту всего 8 мм.
6. Гаражная дверь оборудована всей необходимой фурнитурой, а также дополнительно может быть оборудована доводчиком и электромеханическим замком.
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для замера необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой из величин необходимо производить минимум по трем точкам: H — высота проема (расстояние от пола до верха проема); B — ширина проема (расстояние от левого края до правого края проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Место монтажа должно отвечать следующим требованиям. Верхняя часть проема и пол должны быть параллельны друг другу (проверяется уровнем и рулеткой), допустимые отклонения — не более 4 мм на 1 м, но не более 8 мм на всю ширину проема. Боковые стороны проема должны быть параллельны друг другу (проверяется отвесом), допустимые отклонения — 4 мм на 1 м, но не более 8 мм на всю высоту проема. Стены, находящиеся рядом с проемом, должны составлять единую плоскость (проверяется длинным правилом и уровнем), допустимое отклонение плоскостности может составлять не более 5 мм. Размеры монтажных зазоров (с учетом допустимых отклонений) составляют от 8 до 35 мм. Кромки и поверхности наружных и внутренних откосов не должны иметь сколов, наплывов раствора и других повреждений высотой или глубиной более 8 мм. Дефектные места должны быть зашпатлеваны; рыхлые, осыпающиеся участки поверхностей — упрочнены, а пустоты в проеме (например, полости на стыках кирпичной кладки, в местах стыков перемычек и кладки, а также пустоты, образовавшиеся при удалении коробок при замене дверных блоков) — заполнены жесткими вставками. Стены из гипсокартона должны иметь закладные элементы для крепления дверной коробки.
СПОСОБЫ МОНТАЖА
Монтаж с использованием распорного дюбеля. Надежная фиксация в стенах из кирпича или бетона. | |
Монтаж крепления к металлу при помощи самореза. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Гаражные двери могут быть изготовлены с открыванием в левую или в правую сторону, наружу или внутрь помещения. Высота порога двери — 8 мм. При установке двери уменьшение проема по горизонтали составляет 144 мм, по вертикали — 80 мм. |
ДОПУСТИМЫЕ РАЗМЕРЫ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | от 500 до 2 500 |
B, мм Ширина проема | от 500 до 1 500 |
S, мм Толщина блока двери с коробкой | 48 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Полотно двери с заполнением из сэндвич-панелей толщиной 40 мм | |
Рама из окрашенных алюминиевых профилей | |
Врезной механический замок | |
Порог высотой 8 мм |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Электромеханический врезной замок | |
Наличник, устанавливаемый по периметру рамы | |
Доводчик |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Безотказность, количество циклов открывания-закрывания, не менее | 150 000 | |
Вес полотна, кг/м² | 16 | |
Изоляция воздушного шума, дБ | не менее 30 | |
Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,77 | |
Воздухонепроницаемость по ГОСТ26602.2-99, Па | 2 класс (давление до 50 Па) | |
Водонепроницаемость по ГОСТ26602.2-99, Па | 1 класс (давление до 30 Па) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Следует избегать засорения механических частей двери песком и строительной пылью. В зимний период следите за тем, чтобы лед и грязь не накапливались на пороге гаражной двери или на дверной коробке. Скопившиеся загрязнения мешают дверным уплотнителям принять правильную форму, что не дает гаражной двери плотно закрыться. Это приводит к дополнительным нагрузкам на механизмы и, как следствие, к деформации деталей и нарушению геометрии двери.
2. Рекомендуется смазывать замки и дверные петли специальной силиконовой смазкой раз в три месяца.
3. Следите за тем, чтобы при закрывании двери ригели замков или дверные задвижки были задвинуты.
4. Для того чтобы как можно дольше сохранялся первоначальный внешний вид панели, рекомендуется использовать специальные средства для ухода. Запрещено грубое механическое воздействие на панель, контакт с химическими кислотами, щелочами, растворами и обильным количеством воды. Пренебрежение данным правилом повлечет за собой появление дефектов и ухудшение внешнего вида двери. Допускается чистка панели влажной салфеткой.
УПАКОВКА
УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Описание | упаковка представляет собой 2 слоя картона, обернутого вокруг двери с перехлестом на стыке листов не менее 100 мм; сверху картонная упаковка обматывается стретч-пленкой в 2 слоя и закрепляется скотчем с логотипом компании |
Состав | картон пятислойный, стретч-пленка, скотч с логотипом |
Ширина, мм | от 500 до 1 500 |
Высота, мм | от 500 до 2 500 |
Вес брутто, кг | до 100 |
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Полотно из сэндвич-панелей, окантованное окрашенными порошковой краской алюминиевыми профилями, надежно защищено от коррозии.
Двойной контур уплотнения исключает сквозняки, повышает звукоизоляцию и энергоэффективность, устраняя контакт сэндвич-панели с профилем с внутренней стороны.
Двери могут быть изготовлены с открыванием в левую или правую сторону, наружу или внутрь помещения.
Небольшая высота порога, всего 8 мм, обеспечивает удобную эксплуатацию двери.
НОВИНКИ
Новые алюминиевые профили полотна и рамы гаражной двери обеспечивают легкость, жесткость, защиту от коррозии и надежность конструкции. | |
Новый порог гаражной двери имеет высоту всего 8 мм, что придает эстетичный внешний вид и обеспечивает удобную эксплуатацию гаражной двери. В случае необходимости порог может быть демонтирован. | |
Новый двойной контур уплотнения повышает звукоизоляцию и исключает сквозняки. | |
Специализированный алюминиевый профиль, скрывающий зазор между коробкой двери и проемом, обеспечивает улучшенную герметизацию двери, придает эстетичный внешний вид. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Гаражная дверь. Дизайн панели «филенка», цвет «золотой дуб»
