ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА DOORHAN С ТОРСИОННЫМ МЕХАНИЗМОМ RSD02

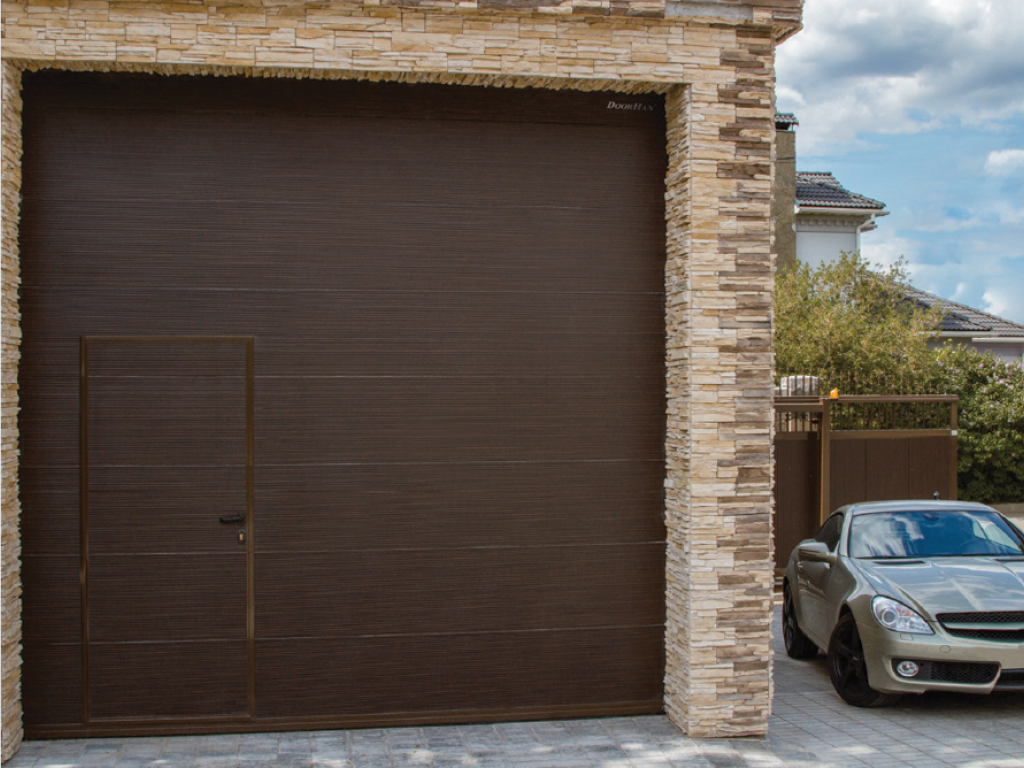

Гаражные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров. Они могут быть установлены в помещения с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями. Размеры проема: ширина — от 2 000 до 6 000 мм; высота — от 1 800 до 3 500 мм. Гаражные ворота могут быть оснащены врезанной в полотно калиткой.
ПРЕИМУЩЕСТВА
ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
Доска
Горизонтальная полоса
Широкая центральная полоса

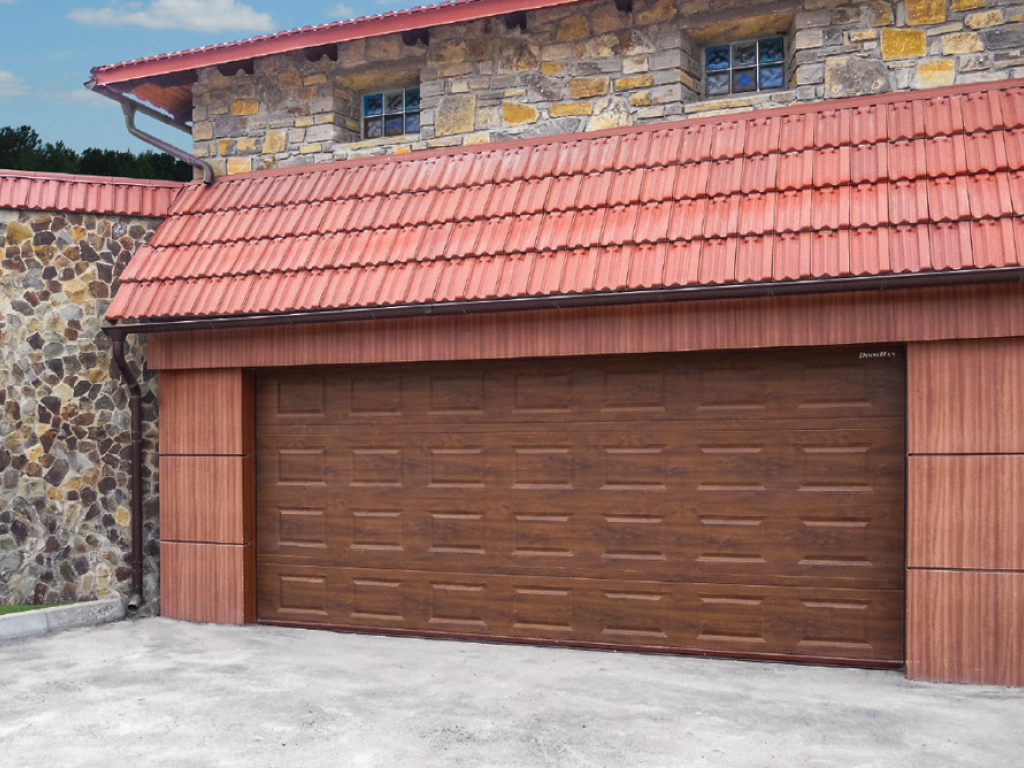

Филенка
Волна
Горизонтальная полоса (внутренняя сторона панели)
ТИП ПОВЕРХНОСТИ
Под дерево (внешняя)
Stucco (внутренняя)

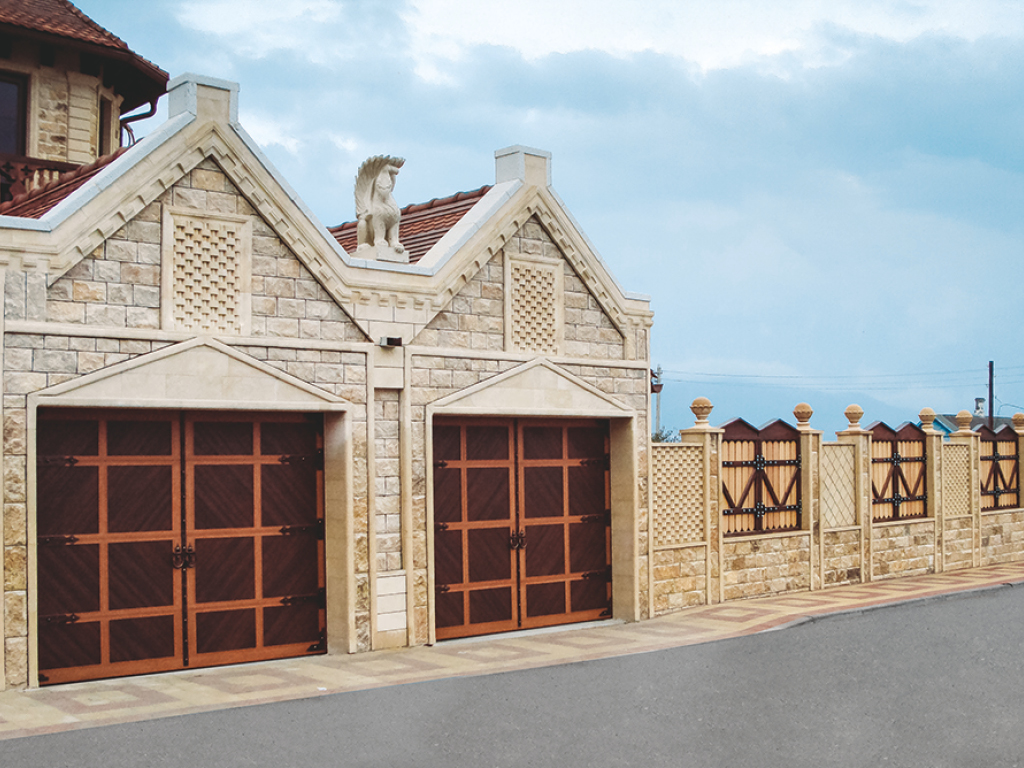

ОБЛИЦОВКА ПОЛОТНА АЛЮМИНИЕВЫМИ ПРОФИЛЯМИ
Premium Classic B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех»
Premium Classic B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех»
Premium Classic B2, цвета «золотой дуб» и «темный орех»
Premium Country B1, цвета «золотой дуб» и «темный орех»
Premium Country B2, цвета «золотой дуб» и «темный орех»
Premium Country B3, цвета «золотой дуб» и «темный орех»
Premium Country B4, цвета «золотой дуб» и «темный орех»
АЛЮМИНИЕВЫЕ МОЛДИНГИ
Premium Hi-Tech B1
Premium Hi-Tech B2
Premium Hi-Tech B3
Premium Hi-Tech B4
ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (красно-коричневый)
RAL 8014 (коричневый)
Золотой дуб
Венге
Нестандартный цвет по карте RAL (наценка)
ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Ширина проема, мм | от 2 000 до 6 000 |
Высота проема, мм | от 1 800 до 3 500 |
Притолока, мм | от 150 |
Пристенки, мм | от 120 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Система уравновешивания полотна ворот — пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Горизонтальная направляющая
5. Боковая крышка
6. Угловая стойка
7. Вертикальная направляющая
8. Торсионная пружина
9. Опора с роликодержателем и роликом
10. Верхний уплотнитель
11. Петля
12. Полотно ворот из сэндвич-панелей
13. Нижний угловой кронштейн
14. Нижний уплотнитель
15. Нижний профиль
16. Ручка
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
СПОСОБЫ МОНТАЖА
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Низкий подъем, барабан спереди |
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 230 (≥ 260 мм под привод) |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 110 |
Ab, мм Высота оси вала и барабана | ≥ A + 59 |
A1, мм Высота вертикальной направляющей | А - 543 |
A2, мм Высота горизонтальной направляющей | А - 106 |
E, мм Длина горизонтальных направляющих | Н + 300 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN) |
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ (RKTN)
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 160 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 54 |
Ab, мм Высота оси вала и барабана | ≥ A + 59 |
A1, мм Высота вертикальной направляющей | А - 552 |
A2, мм Высота горизонтальной направляющей | А - 115 |
E, мм Длина горизонтальных направляющих | Н + 440 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | до 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий подъем, барабан сзади |
НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 150 (≥160 c потолочным приводом) |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | при h > 170: H + 110; при 150 ≤ h ≤170: H + h - 60 |
Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
A1, мм Высота вертикальной направляющей | А - 543 |
A2, мм Высота горизонтальной направляющей | А - 106 |
E, мм Длина горизонтальных направляющих | Н + 510 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
Стандартный подъем |
СТАНДАРТНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
Ab, мм Высота оси вала и барабана | A + 97 |
A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
A2, мм Высота горизонтальной направляющей | А - 110 |
E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 060 |
Q, мм Зона расположения привода на вал | 300 |
Стандартный наклонный подъем |
СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | > 500 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 250…985 |
Ab, мм Высота оси вала и барабана | А + 86/97 |
A1, мм Высота вертикальной направляющей | Н - 300 |
E, мм Длина горизонтальных направляющих | зависит от угла α° |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 300 |
Высокий подъем |
ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 660 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h - 330 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | A + 86/97 |
A1, мм Высота вертикальной направляющей | А - 580 |
A2, мм Высота горизонтальной направляющей | А - 53 |
E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
Q, мм Зона расположения привода на вал | 300 |
Наклонный высокий подъем |
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 660 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
A, мм Высота угловой стойки | H + HL + 15...749 |
Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
E, мм Длина горизонтальных направляющих | зависит от угла α° |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем |
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | > H + 500 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 120 |
Ab, мм Высота оси вала и барабана | A + 166 |
A1, мм Высота вертикальной направляющей | H |
S, мм Минимальное боковое пространство | 120 |
Q, мм Зона расположения привода на вал | 300 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и с усилением под внутренние петли и боковые опоры. | |
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации. | |
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий. | |
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. | |
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета. | |
Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета. | |
Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета. | |
Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета. | |
Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета. | |
Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета. | |
Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета. | |
Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета. | |
Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот. | |
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть. | |
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. | |
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки. | |
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы. | |
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью. | |
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение. | |
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь. | |
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»). |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм |
Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
Усилие ручного открывания и закрывания, Н, не более | 150 | |
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 | |
Вес полотна ворот, кг/м² | 13 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
УПАКОВКА
УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
Состав | картон пятислойный, пенопласт, стретч-пленка, скотч |
Ширина, мм | от 500 до 800 |
Высота, мм | от 200 до 400 |
Длина, мм | от 2 100 до 6 100 |
Вес брутто, кг | до 200 |
Количество в упаковке | упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией |
УПАКОВКА В КОРОБКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
---|---|
Длина, мм | 550 |
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
НОВИНКИ
Новая система подъема полотна секционных ворот — ручной веревочный привод. Для небольших ворот предлагается экономически более выгодное решение для ручного управления, нежели ручной цепной привод. | |
Модификация подвижной части окончания торсионной пружины ⌀50 мм — увеличены металлоемкость и толщина стенок изделия, 4 шпоночных паза (упрощение монтажа). | |
Новый двухлепестковый уплотнитель — была увеличена длина лепестков и добавлены концентраторы напряжений. |
