Промышленные секционные ворота ISD01

Автор 14 Январь 2019
Опубликовано в Ворота
Благодарим Вас за то, что обратились к нам для подбора промышленных секционных ворот DoorHan. Чтобы заказать автоматические промышленные ворота звоните: 74-89-40, пишите в Viber, WathsApp, моб: 8(9626)148-940 или оставьте заявку на обратный звонок и наши специалисты обязательно ответят Вам!


ПРОМЫШЛЕННЫЕ СЕКЦИОННЫЕ ВОРОТА DOORHAN ISD01

Гаражные двери модели "УЛЬТРА"

Автор 14 Январь 2019
Опубликовано в Ворота

ГАРАЖНЫЕ ДВЕРИ DOORHAN МОДЕЛИ "УЛЬТРА"

Гаражная дверь «УЛЬТРА» предназначена для установки в гараж или любое другое помещение технического назначения. Она изготавливается из тех же сэндвич-панелей, что и гаражные, и уличные ворота, благодаря чему обеспечивается ее гармоничное сочетание со всеми элементами въездной группы. Гаражная дверь может быть изготовлена с открыванием в левую или в правую сторону, наружу или внутрь помещения. Порог двери имеет высоту всего 8 мм.


ПРЕИМУЩЕСТВА




ДИЗАЙН
ДИЗАЙН ПОЛОТНА СНАРУЖИ
Доска
Текстура полотна «дерево»

ДИЗАЙН ПОЛОТНА ИЗНУТРИ
Горизонтальная полоса
Текстура полотна «стукко»

ЦВЕТ ПОЛОТНА СНАРУЖИ
RAL 8014 (коричневый)
RAL 8017 (красно-коричневый)
RAL 9003 (белый)

ЦВЕТ ПОЛОТНА ИЗНУТРИ

ПАРАМЕТРПОКАЗАТЕЛЬ
Размер дверного блока, B x H, мм 880 × 2 050
Размер дверного блока, B x H, мм 980 × 2 050
КОНСТРУКЦИЯ
1. Дверная коробка
2. Дверное полотно
3. Наполнение и утепление
4. Алюминиевые петли
5. Текстура полотна «доска»
6. Механический цилиндровый замок
7. Комплект подпружиненных ручек на планке
8. Алюминиевый порог
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Демонтируйте старую дверь и убедитесь в готовности проема для монтажа двери. Если проем не готов (имеются крепежные прутья, анкерные болты, неровность поверхности в виде наплывов от штукатурки, деревянных брусков от крепления старой двери и т. д), то их необходимо убрать. Также проем может потребовать дополнительной обработки: расширение или сужение при помощи дополнительных инструментов (болгарка, уровень) или материалов (кирпич, пеноблок, металлопрофиль и т. п.).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Подготовленный проем должен иметь прямоугольную форму. Толщина стены должна быть не менее 150 мм. Стены должны быть ровными и гладкими, без наплывов штукатурного раствора и трещин. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм. Разность диагоналей не более 5 мм. Проем должен обладать достаточной прочностью и не содержать пустот.
СПОСОБЫ МОНТАЖА
Дверная коробка для накладного монтажа самая популярная. Наличник коробки одновременно выполняет две функции: перекрывает монтажный зазор и выполняет декоративную функцию.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Высокопрочное композитное полотно без сварных соединений не подвержено коррозии. Высокий показатель тепло- и звукоизоляции, влаго- и воздухонепроницаемости.
Широкий наличник, позволяющий скрыть неровности проема.
Петли на полимерных втулках, обеспечивающие плавность и бесшумность хода.
Монтажные пластины обеспечивают легкость монтажа.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Комплект замка под цилиндр СТРОММАШИНА (г. Могилев) 3В4-1-8-17
Цилиндровый механизм из алюминия «ключ-ключ» с 3 ключами в комплекте
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Безотказность, количество циклов открывания-закрывания, не менее 150 000
Прочность крепления ручек к полотну, H 1 000
Усилие ручного открывания и закрывания, Н, не более 150
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
Дверь можно эксплуатировать в условиях агрессивной промышленной среды, в районах с умеренным и холодным климатом, в закрытых отапливаемых и вентилируемых помещениях при температуре от -25 до +40 °C и относительной влажности до 80 % (климатическое исполнение УХЛ 4.1 по ГОСТ 15150-69).
В случае эксплуатации двери со стороны улицы, установка должна производиться в холодный тамбур для предотвращения возможного образования конденсата на поверхности и, как следствие, деформации отделочных материалов.
Во избежание выгорания покрытия дверного блока установка должна производиться с использованием защитного козырька, с целью предотвращения попадания на поверхность дверного блока солнечных лучей и атмосферных осадков.
Не допускается закрывание дверного полотна с выдвинутыми ригелями замков или задвижки. Это может привести к выходу из строя механизмов замка и деформации ригелей.
Не допускается попадание посторонних предметов в отверстия дверной коробки, а также между рамой и полотном двери. Рекомендуется в период проведения ремонтно-строительных работ укрывать дверь защитными материалами.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультации с изготовителем.
Уход за декоративными панелями осуществляется согласно требованиям по уходу за мебелью и деревянными изделиями. Запрещается использовать чистящие средства, агрессивные жидкости, растворители и абразивы.
В случае использования дверных систем не по назначению, изготовитель не несет ответственности за их целостность и правильную работу.
Рекомендуется каждые 6 месяцев смазывать петельный узел тонким слоем смазки.
УПАКОВКА
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Состав Пузырчатая пленка, картонный уголок, стретч-пленка
Описание Дверной блок обернут в пузырчатую пленку, по углам установлен картонный угол, обеспечивающий сохранность полотна при транспортировке, упаковка обмотана стретч-пленкой
Высота, мм 60
Длина, мм 2 100
Ширина, мм 900/1 000

УПАКОВКА В СТРЕТЧ - ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Состав палета, стретч-пленка, картонный уголок
Описание двери вертикально укладываются на палету, по углам устанавливается картонный уголок, предназначенный для сохранения дверей при транспортировке, упаковка обмотана стретч-пленкой
Количество в упаковке 22/23

УПАКОВКА НА ПАЛЕТУХАРАКТЕРИСТИКИ УПАКОВКИ
Состав Палета, стретч-пленка, картонный уголок
Описание Упакованные двери вертикально укладываются на палету, по углам устанавливается картонный уголок, предназначенный для сохранения дверей при транспортировке, упаковка обматывается стретч-пленкой
Количество в упаковке 32
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Гарантийный срок эксплуатации изделия — 12 месяцев со дня продажи. При отсутствии отметки о дате продажи гарантийный срок исчисляется со дня выпуска продукции.
2. Гарантийный срок эксплуатации запирающих устройств (замков) — 36 месяцев при условии соблюдения указаний по эксплуатации и уходу.
3. Гарантия действует с момента передачи изделия покупателю.
4. Изделие должно быть приобретено только у фирмы, осуществляющей официальный сбыт продукции DoorHan.
5. Гарантия распространяется только на товар по договору купли-продажи и при наличии паспорта на изделие. Полностью заполненный гарантийный талон с приложенным договором, в котором указана дата приобретения и юридический адрес фирмы-продавца, действителен в качестве подтверждения рекламации.
6. Гарантийные обязательства не распространяются на фурнитуру заказчика.
7. Гарантийное обслуживание не предусматривает бесплатного периодического обслуживания, ремонта или замены комплектующих частей изделия в связи с их естественным износом.
8. В течение гарантийного срока мы обеспечиваем устранение всех подтвержденных дефектов изделий компании DoorHan, обусловленных использованием некондиционных материалов или производственным браком.
9. Мы обязуемся по нашему выбору произвести устранение выявленных дефектов, заменить дефектную продукцию на исправленную или возместить затраты на приобретение дефектной продукции. Мы не берем на себя расходы по демонтажу и монтажу двери, а также транспортные расходы, кроме случаев, специально оговоренных в договоре купли-продажи.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Дверь можно перевозить в упаковке изготовителя как в вертикальном, так и в горизонтальном положении всеми видами крытого транспорта или в контейнерах.
При транспортировке и хранении дверей должны быть приняты меры для защиты их от механических повреждений, нарушений заводской упаковки, загрязнения, воздействия атмосферных осадков.

ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Дверь «УЛЬТРА», установленная в дачном домике

Гаражная дверь DoorHan

Автор 14 Январь 2019
Опубликовано в Ворота

ГАРАЖНАЯ ДВЕРЬ DOORHAN

Гаражные двери предназначены для установки в гараж или любое другое помещение технического назначения. Конструкция представляет собой полотно из сэндвич-панелей, окантованное алюминиевым профилем. Для надежной защиты конструкции от коррозии профили окрашены порошковой краской. Двери могут быть изготовлены с открыванием в левую или в правую сторону, наружу или внутрь помещения. Небольшая высота порога, всего 8 мм, обеспечивает удобную эксплуатацию двери.

ЗОНА ПРИМЕНЕНИЯ
Объекты частного сектора: гаражи и другие помещения технического назначения

ПРЕИМУЩЕСТВА




ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
Доска
Горизонтальная полоса
Филенка
Волна
Широкая центральная полоса

ТИП ПОВЕРХНОСТИ
Под дерево (внешняя)
Stucco (внутренняя)

ОБЛИЦОВКА ПОЛОТНА PREMIUM CLASSIC
Premium Classic В-1, цвет «золотой дуб».
Premium Classic B-2, цвет «золотой дуб».
Premium Classic B-3, цвет «золотой дуб».

ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ
RAL 9003, белый
RAL 9006, серебристый
RAL 7004, серый
RAL 1014, бежевый
RAL 6006, зеленый
RAL 5005, синий
RAL 7016, антрацит
RAL 3000, красный
RAL 3005, бордовый
RAL 8017, коричнево-красный
RAL 8014, коричневый
Золотой дуб
Венге

ЦВЕТ ПОЛОТНА И ОКАНТОВКИ PREMIUM CLASSIC
Золотой дуб
Темный орех

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 500 до 2 500
Ширина проема, мм от 500 до 1 500
Толщина блока двери с коробкой, мм 48
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Использование сэндвич-панелей гарантирует энергоэффективность.
2. Алюминиевый профиль рамы двери обеспечивает легкость и, одновременно, надежность конструкции.
3. Алюминиевые профили дверной коробки обеспечивают надежность и защиту конструкции от коррозии.
4. Двухсекционные петли с износостойкими подшипниками обеспечивают легкое открывание и закрывание двери. Регулируемые петли облегчают монтаж двери.
5. Порог гаражной двери имеет высоту всего 8 мм.
6. Гаражная дверь оборудована всей необходимой фурнитурой, а также дополнительно может быть оборудована доводчиком и электромеханическим замком.
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для замера необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой из величин необходимо производить минимум по трем точкам: H — высота проема (расстояние от пола до верха проема); B — ширина проема (расстояние от левого края до правого края проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Место монтажа должно отвечать следующим требованиям. Верхняя часть проема и пол должны быть параллельны друг другу (проверяется уровнем и рулеткой), допустимые отклонения — не более 4 мм на 1 м, но не более 8 мм на всю ширину проема. Боковые стороны проема должны быть параллельны друг другу (проверяется отвесом), допустимые отклонения — 4 мм на 1 м, но не более 8 мм на всю высоту проема. Стены, находящиеся рядом с проемом, должны составлять единую плоскость (проверяется длинным правилом и уровнем), допустимое отклонение плоскостности может составлять не более 5 мм. Размеры монтажных зазоров (с учетом допустимых отклонений) составляют от 8 до 35 мм. Кромки и поверхности наружных и внутренних откосов не должны иметь сколов, наплывов раствора и других повреждений высотой или глубиной более 8 мм. Дефектные места должны быть зашпатлеваны; рыхлые, осыпающиеся участки поверхностей — упрочнены, а пустоты в проеме (например, полости на стыках кирпичной кладки, в местах стыков перемычек и кладки, а также пустоты, образовавшиеся при удалении коробок при замене дверных блоков) — заполнены жесткими вставками. Стены из гипсокартона должны иметь закладные элементы для крепления дверной коробки.
СПОСОБЫ МОНТАЖА
Монтаж с использованием распорного дюбеля. Надежная фиксация в стенах из кирпича или бетона.
Монтаж крепления к металлу при помощи самореза.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Гаражные двери могут быть изготовлены с открыванием в левую или в правую сторону, наружу или внутрь помещения. Высота порога двери — 8 мм. При установке двери уменьшение проема по горизонтали составляет 144 мм, по вертикали — 80 мм.
ДОПУСТИМЫЕ РАЗМЕРЫ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 500 до 2 500
B, мм Ширина проема от 500 до 1 500
S, мм Толщина блока двери с коробкой 48
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Полотно двери с заполнением из сэндвич-панелей толщиной 40 мм
Рама из окрашенных алюминиевых профилей
Врезной механический замок
Порог высотой 8 мм
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Электромеханический врезной замок
Наличник, устанавливаемый по периметру рамы
Доводчик
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Безотказность, количество циклов открывания-закрывания, не менее 150 000
Вес полотна, кг/м² 16
Изоляция воздушного шума, дБ не менее 30
Приведенное сопротивление теплопередаче, м² *°С/Вт 0,77
Воздухонепроницаемость по ГОСТ26602.2-99, Па 2 класс (давление до 50 Па)
Водонепроницаемость по ГОСТ26602.2-99, Па 1 класс (давление до 30 Па)
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Следует избегать засорения механических частей двери песком и строительной пылью. В зимний период следите за тем, чтобы лед и грязь не накапливались на пороге гаражной двери или на дверной коробке. Скопившиеся загрязнения мешают дверным уплотнителям принять правильную форму, что не дает гаражной двери плотно закрыться. Это приводит к дополнительным нагрузкам на механизмы и, как следствие, к деформации деталей и нарушению геометрии двери.
2. Рекомендуется смазывать замки и дверные петли специальной силиконовой смазкой раз в три месяца.
3. Следите за тем, чтобы при закрывании двери ригели замков или дверные задвижки были задвинуты.
4. Для того чтобы как можно дольше сохранялся первоначальный внешний вид панели, рекомендуется использовать специальные средства для ухода. Запрещено грубое механическое воздействие на панель, контакт с химическими кислотами, щелочами, растворами и обильным количеством воды. Пренебрежение данным правилом повлечет за собой появление дефектов и ухудшение внешнего вида двери. Допускается чистка панели влажной салфеткой.
УПАКОВКА
УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание упаковка представляет собой 2 слоя картона, обернутого вокруг двери с перехлестом на стыке листов не менее 100 мм; сверху картонная упаковка обматывается стретч-пленкой в 2 слоя и закрепляется скотчем с логотипом компании
Состав картон пятислойный, стретч-пленка, скотч с логотипом
Ширина, мм от 500 до 1 500
Высота, мм от 500 до 2 500
Вес брутто, кг до 100
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Полотно из сэндвич-панелей, окантованное окрашенными порошковой краской алюминиевыми профилями, надежно защищено от коррозии.
Двойной контур уплотнения исключает сквозняки, повышает звукоизоляцию и энергоэффективность, устраняя контакт сэндвич-панели с профилем с внутренней стороны.
Двери могут быть изготовлены с открыванием в левую или правую сторону, наружу или внутрь помещения.
Небольшая высота порога, всего 8 мм, обеспечивает удобную эксплуатацию двери.
НОВИНКИ
Новые алюминиевые профили полотна и рамы гаражной двери обеспечивают легкость, жесткость, защиту от коррозии и надежность конструкции.
Новый порог гаражной двери имеет высоту всего 8 мм, что придает эстетичный внешний вид и обеспечивает удобную эксплуатацию гаражной двери. В случае необходимости порог может быть демонтирован.
Новый двойной контур уплотнения повышает звукоизоляцию и исключает сквозняки.
Специализированный алюминиевый профиль, скрывающий зазор между коробкой двери и проемом, обеспечивает улучшенную герметизацию двери, придает эстетичный внешний вид.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Гаражная дверь. Дизайн панели «филенка», цвет «золотой дуб»



























































Калькулятор автоматических секционных ворот



Благодарим Вас за то, что обратились к нам для подбора секционных ворот в гараж! Чтобы купить ворота в гараж звоните: 74-89-40, пишите в Viber, WathsApp, моб: 8(9626)148-940 или оставьте заявку на обратный звонок и наши специалисты обязательно ответят Вам!




ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА DOORHAN ИЗ ОДНОСЛОЙНЫХ ПАНЕЛЕЙ С ТОРСИОННЫМ МЕХАНИЗМОМ RSD02-SLP



Секционные ворота из однослойных панелей серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.). Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой (расстояние от верхнего края проема до ближайшего препятствия или потолка) от 230 мм и боковыми расстояниями (от края проема до стены) от 120 мм, на проемы шириной от 2 000 до 3 000 мм и высотой от 1 800 до 3 000 мм.
Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02 SLP
(крытые парковки, неотапливаемые гаражи и др.).


ПРЕИМУЩЕСТВА








ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
Доска

ТИП ПОВЕРХНОСТИ
Stucco — внешняя
Stucco — внутренняя

ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ
Цвет панели снаружи — RAL 9003 (белый)
Цвет панели снаружи — RAL 8017 (коричневый)
Цвет панели внутри — серый (грунт)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота проема, мм от 1 800 до 3 000
Ширина проема, мм от 2 000 до 3 500
Притолока, мм от 210 для низкого подъема
Притолока, мм от 320 для стандартного подъема
Пристенки, мм от 120
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ

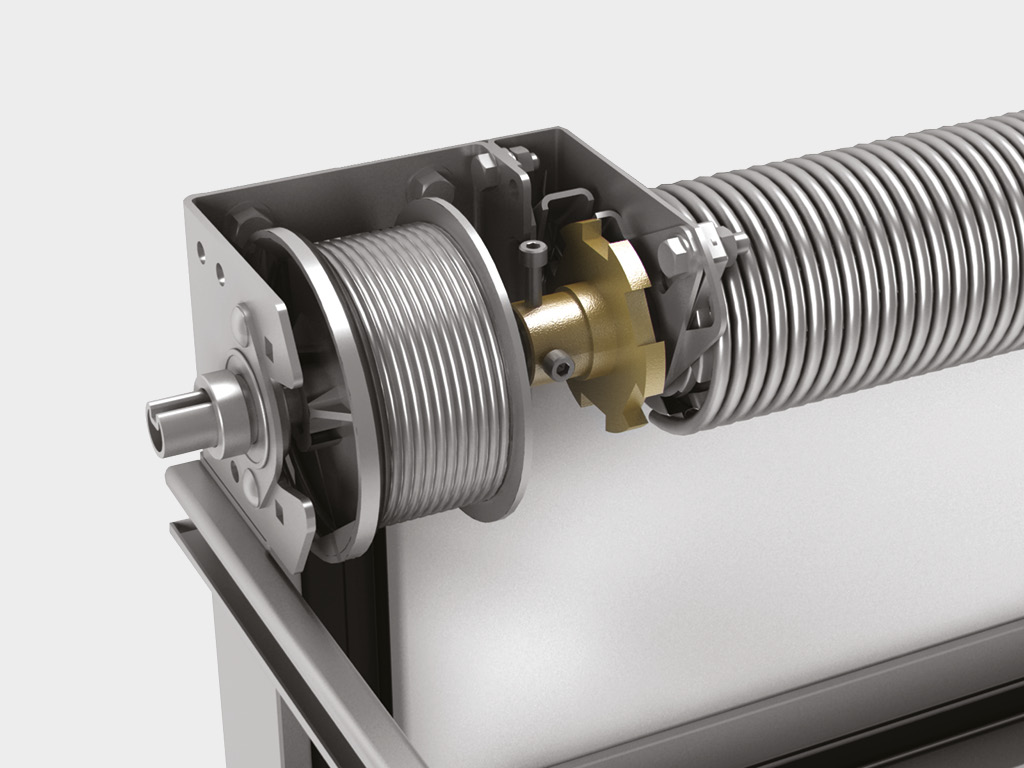

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8, Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Усилитель однослойной панели
12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 210 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
СПОСОБЫ МОНТАЖА

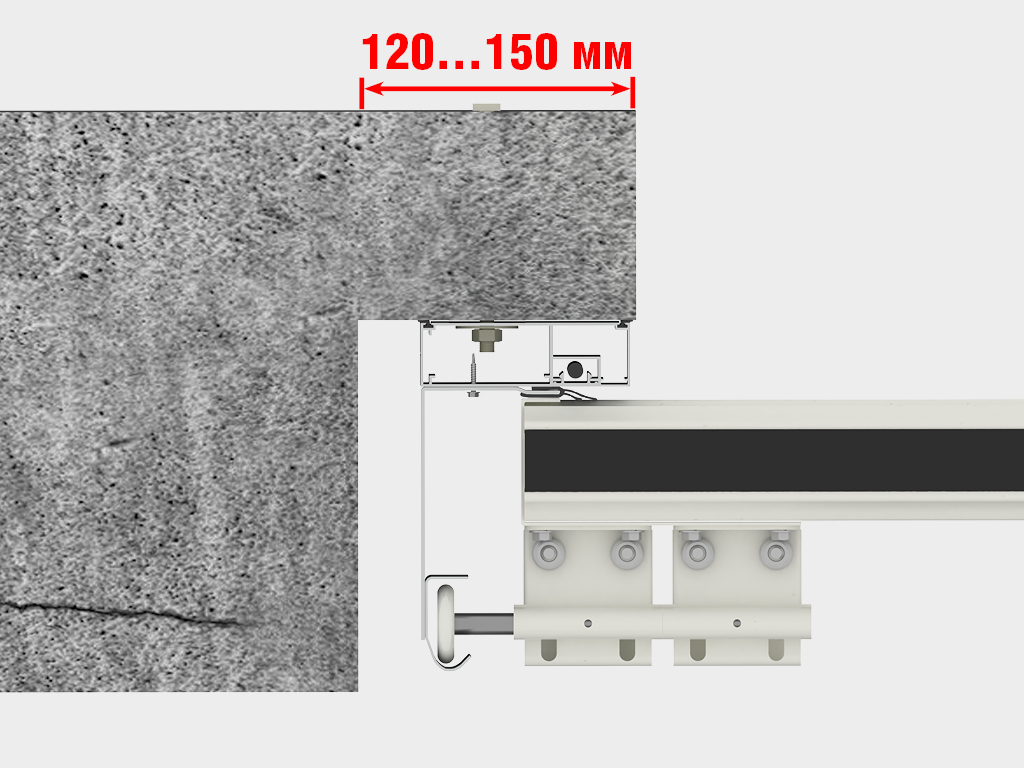

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Низкий подъем, барабан спереди
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема H
h, мм Высота притолоки h ≥ 210
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана A + 59
A1, мм Высота вертикальной направляющей А - 543
A2, мм Высота горизонтальной направляющей А - 106
E, мм Длина горизонтальных направляющих Н + 315
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 245 (без привода); 40...60 (с потолочным приводом)
Стандартный подъем
СТАНДАРТНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема H
h, мм Высота притолоки h ≥ 320
B, мм Ширина проема B
A, мм Высота угловой стойки H + 165
Ab, мм Высота оси вала и барабана A + 59
A1, мм Высота вертикальной направляющей A — 490
A2, мм Высота горизонтальной направляющей А - 53
E, мм Длина горизонтальных направляющих H + 250
Db, мм Рабочая зона торсионного механизма 100
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Полотно из однослойных панелей толщиной 40 мм с усилителями.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

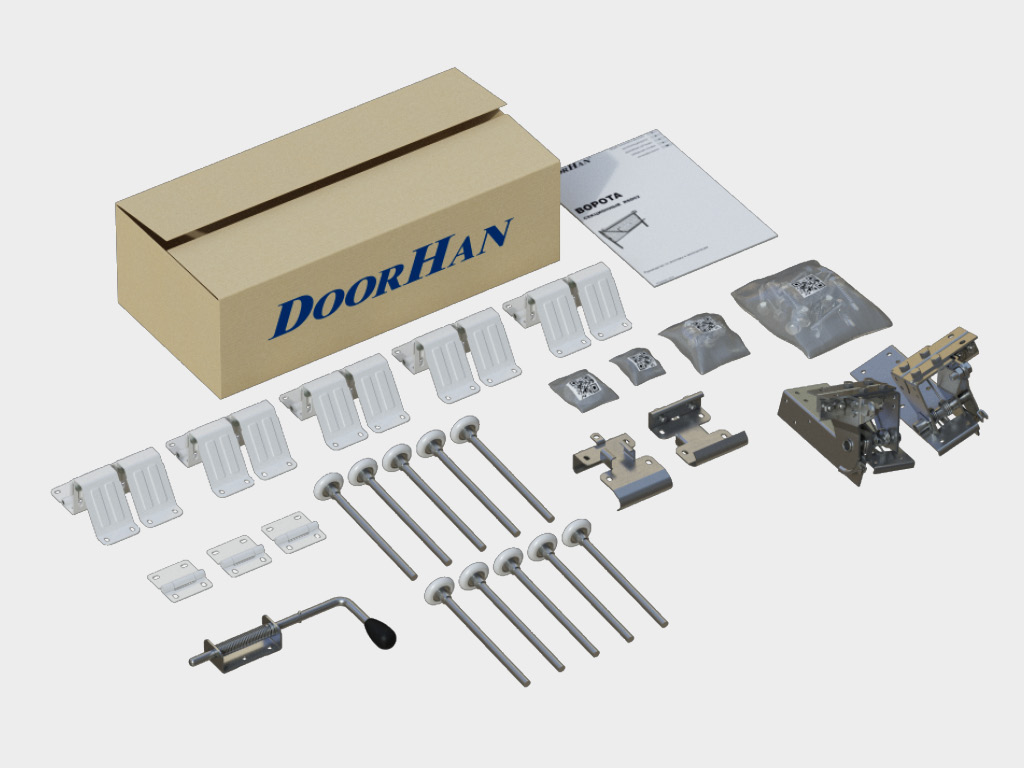

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Вес полотна ворот, кг/м² 8,5
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
УПАКОВКА
УПАКОВКА В КАРТОНХАРАКТЕРИСТИКИ УПАКОВКИ
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 400
Длина, мм от 2 100 до 3 600
Вес брутто, кг до 100
Количество в упаковке упаковка щита — от 4 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Длина, мм 550




Рассчитать стоимость секционных ворот



Страница 4 из 7

Автоматические секционные ворота в гараж, шлагбаумы в Тольятти - 8-9626-14-89-40 / vorota@vika-plus.ru

Автоматические ворота: Видеонаблюдение: Двери: Рольставни и рольворота: Шлагбаумы и автоматика:
секционные ворота в гараж
ворота промышленные
ворота скоростные спиральные
ворота скоростные ПВХ
ворота противопожарные
пленочные завесы
ворота распашные
ворота откатные (сдвижные)
балки для откатных ворот
AHD видеонаблюдение
IP видеонаблюдение
Видео-домофоны
Контроль доступа
Умный дом
Усиление G SM 3G 4G
Кабельная продукция



двери противопожарные
двери для холодильных камер
двери маятниковые
стальные двери
Прозрачные рольставни
Мягкие окна

Ворота рулонные
Рольставни и рольворота

Автоматика для ворот и роллет
Автоматические шлагбаумы
Болларды (выдвижные столбы)
Цепные барьеры
Парковочные комплексы
(монетизация парковок)

Облегченная версия сайта: Автоматические секционные ворота в гараж, шлагбаумы, рольставни
