Рампа мобильная с трехсторонней загрузкой

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю.

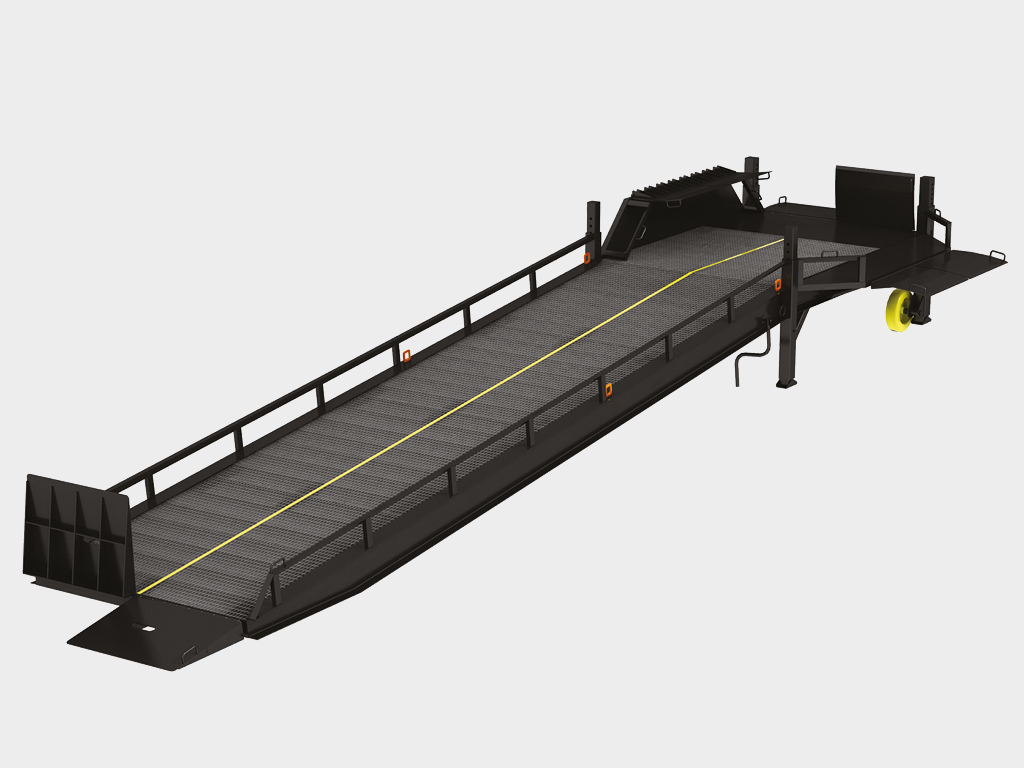

РАМПА МОБИЛЬНАЯ doorhan С ТРЕХСТОРОННЕЙ ЗАГРУЗКОЙ СЕРИИ 3SRM

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы. Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.

Рампа мобильная с трехсторонней загрузкой


ЗОНА ПРИМЕНЕНИЯ
Складские комплексы

ПРЕИМУЩЕСТВА





ДИЗАЙН
ЦВЕТА
RAL 5005 синий
RAL 9005 черный

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Длина конструкции, м 12,375
Ширина конструкции, м 4,380
Ширина проезжей части рампы мобильной, м 1,9
КОНСТРУКЦИЯ
1. Настил проезжей части
2. Аппарель нижняя поворотная
3. Аппарель верхняя поворотная
4. Опора передняя
5. Опора задняя
6. Привод механический
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Рампа мобильная с трехсторонней загрузкой
ПАРАМЕТРЫ ДАННОЙ ОПЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Длина 12 375
B, мм Ширина 4 380
b1, мм Рабочий диапазон, вверх 1 700
b2, мм Рабочий диапазон, вниз 1 100
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Рампа мобильная с трехсторонней загрузкой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 на заказ - 6,5
Количество подъемных цилиндров, шт 2 для рампы с гидравлическим приводом
Мощность, Вт 1,5 электропривода гидравлического насоса (электрогидравлическая мобильная рампа)
Напряжение питания, В 380
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость низкотемпературное масло STATOIL Hydraulic 131
Вес изделия, кг 3 891
Диапазон рабочих температур, °С -30...+50
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности рампы мобильной с трехсторонней загрузкой производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
