Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями

Благодарим Вас за то, что обратились к нам для подбора уличных распашных и откатных ворот. Чтобы купить уличные ворота или калитку звоните: 74-89-40, пишите в Viber, WathsApp, моб: 8(9626)148-940 или оставьте заявку на обратный звонок и наши специалисты обязательно ответят Вам!





ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА DOORHAN В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ SLG-A

Легкие и надежные ворота с уникальной конструкцией из алюминия и сэндвич-панелей. Устанавливаются на объекты частного или промышленного сектора: дачные участки, поселки, складские и производственные комплексы.
ЗОНА ПРИМЕНЕНИЯ
Объекты частного сектора: дачные участки

Объекты промышленного сектора: складские и производственные комплексы

ПРЕИМУЩЕСТВА





ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
Доска
Филенка
Горизонтальная полоса (с внутренней стороны панели)

ТИП ПОВЕРХНОСТИ
Под дерево (внешняя)
Stucco (внутренняя)

ВАРИАНТЫ ИСПОЛНЕНИЯ ЩИТОВ
Щит с вертикальным расположением сэндвич-панелей.

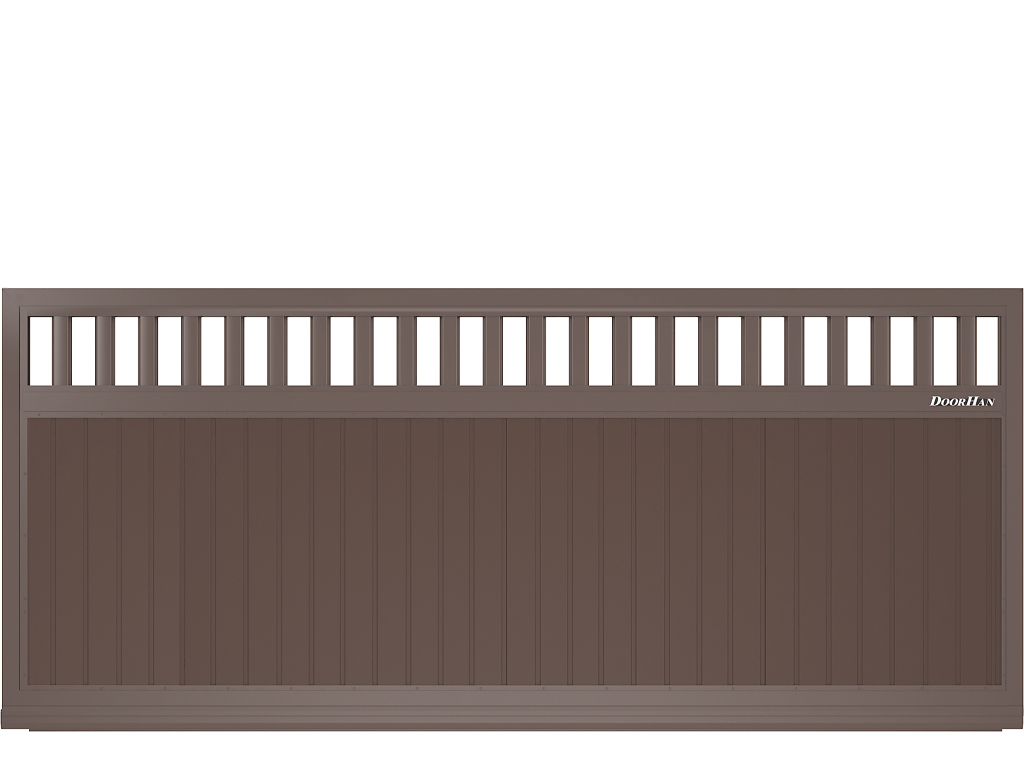

Щит c решеткой с вертикальным расположением сэндвич-панелей.

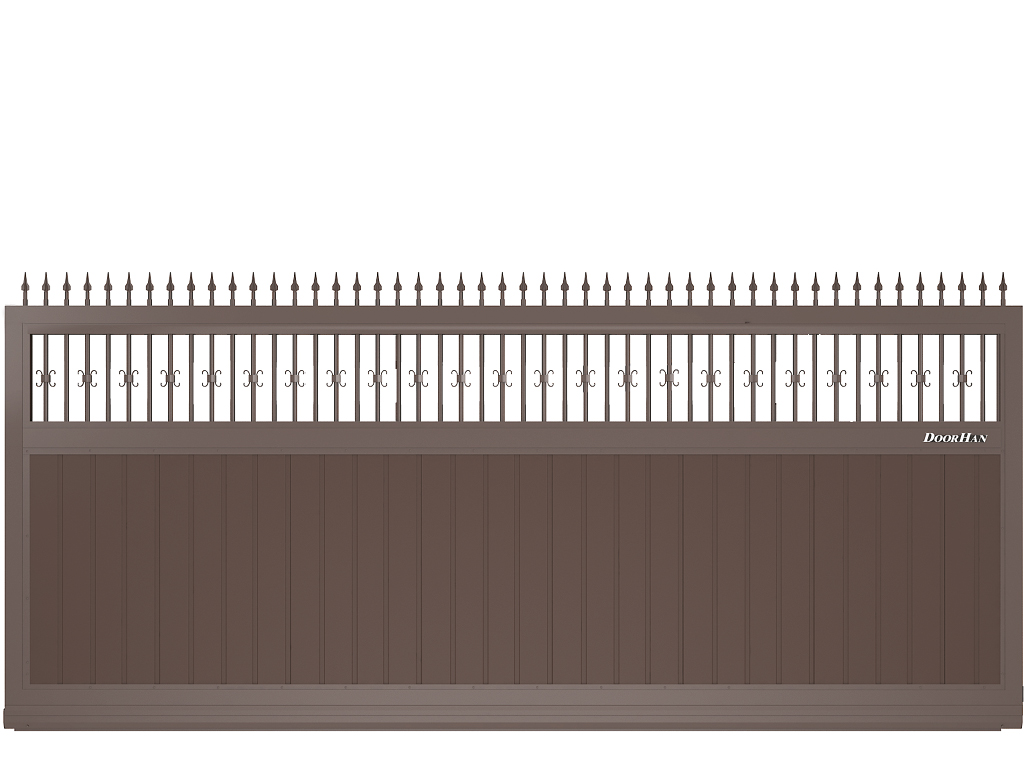

Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей.
Щит арочный с пиками с вертикальным расположением сэндвич-панелей.

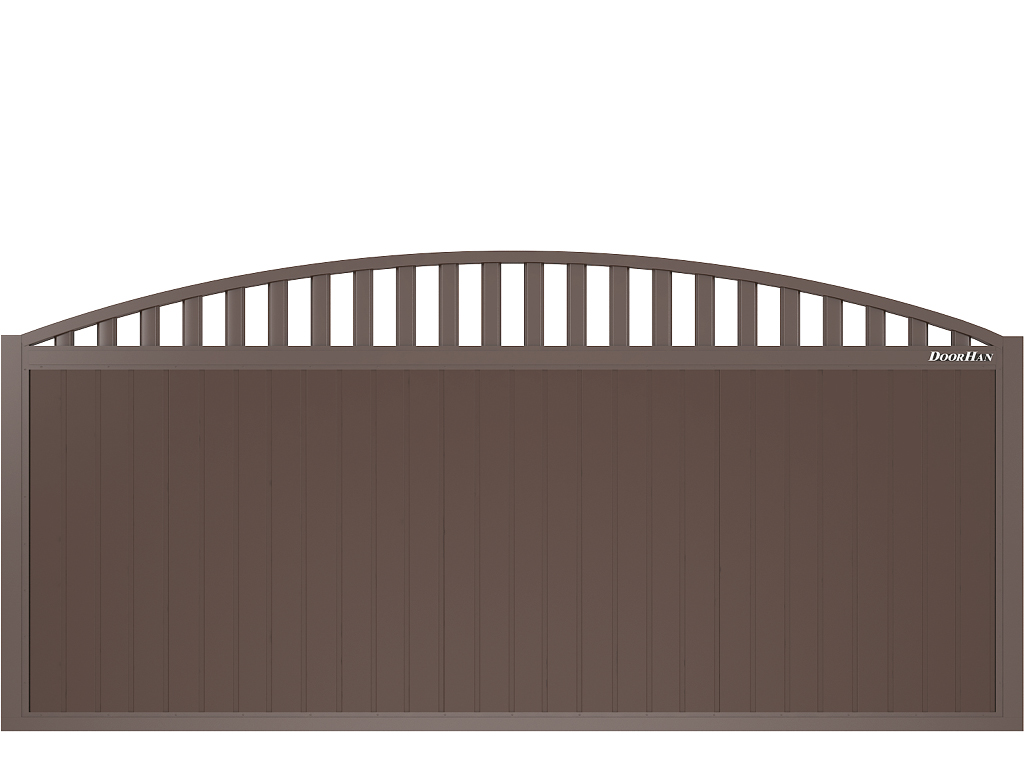

Щит арочный с решеткой с вертикальным расположением сэндвич-панелей.

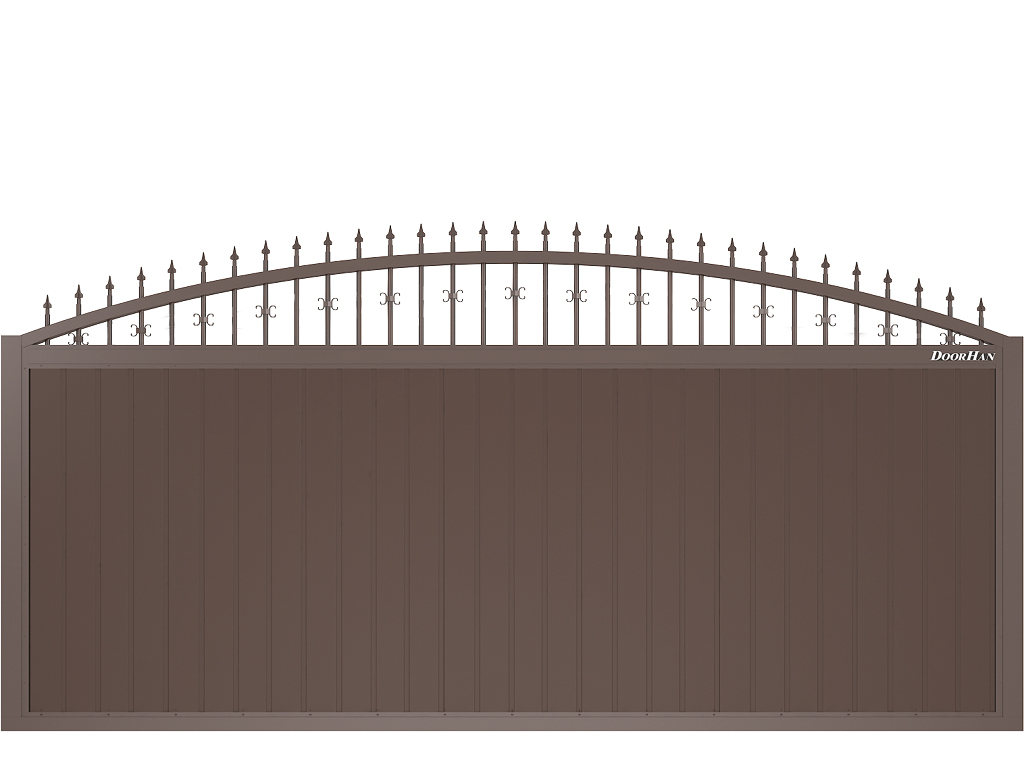

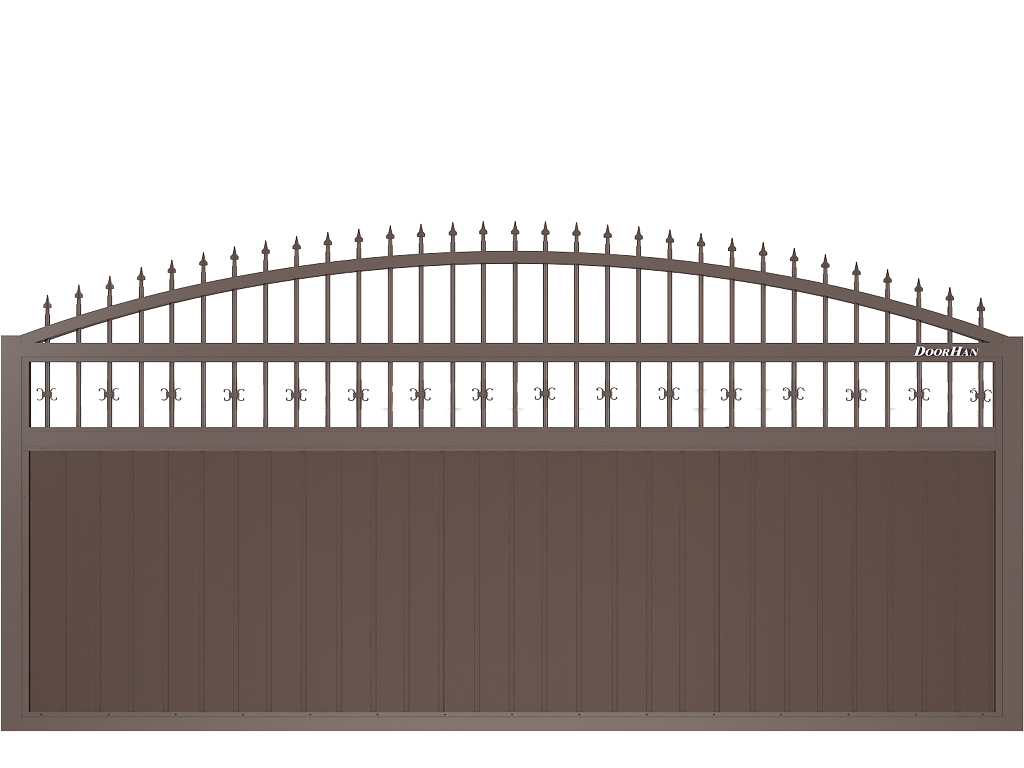

Щит арочный с пиками и вензелями с вертикальным расположением сэндвич-панелей.

АЛЮМИНИЕВАЯ ОБЛИЦОВКА PREMIUM CLASSIC

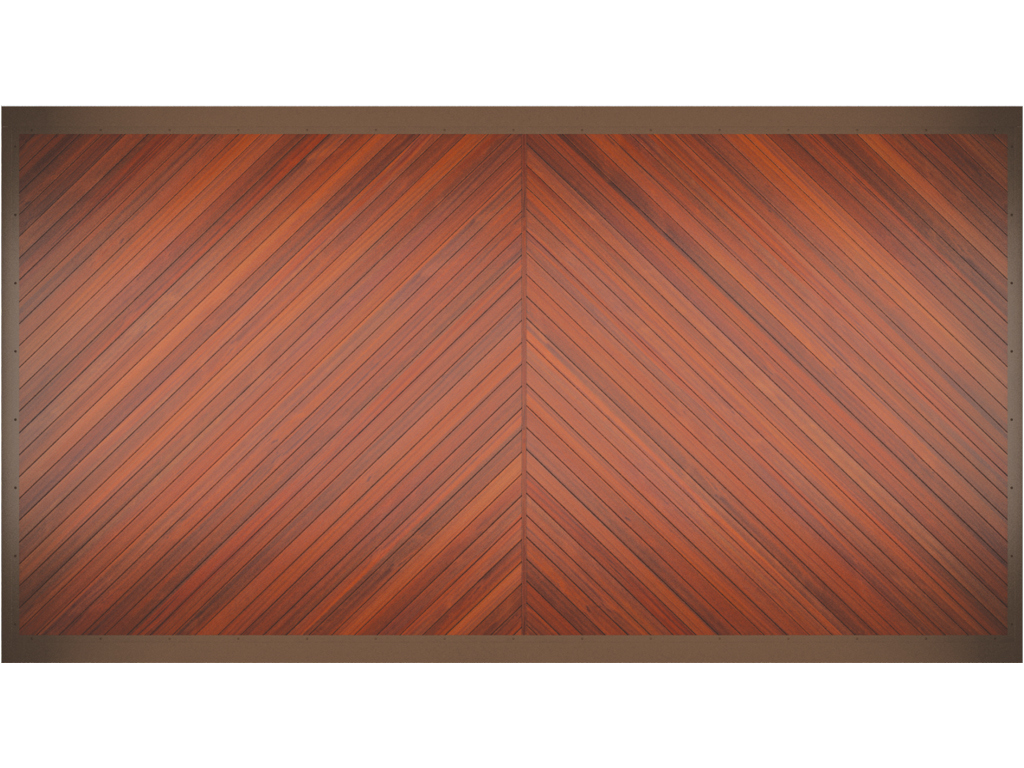

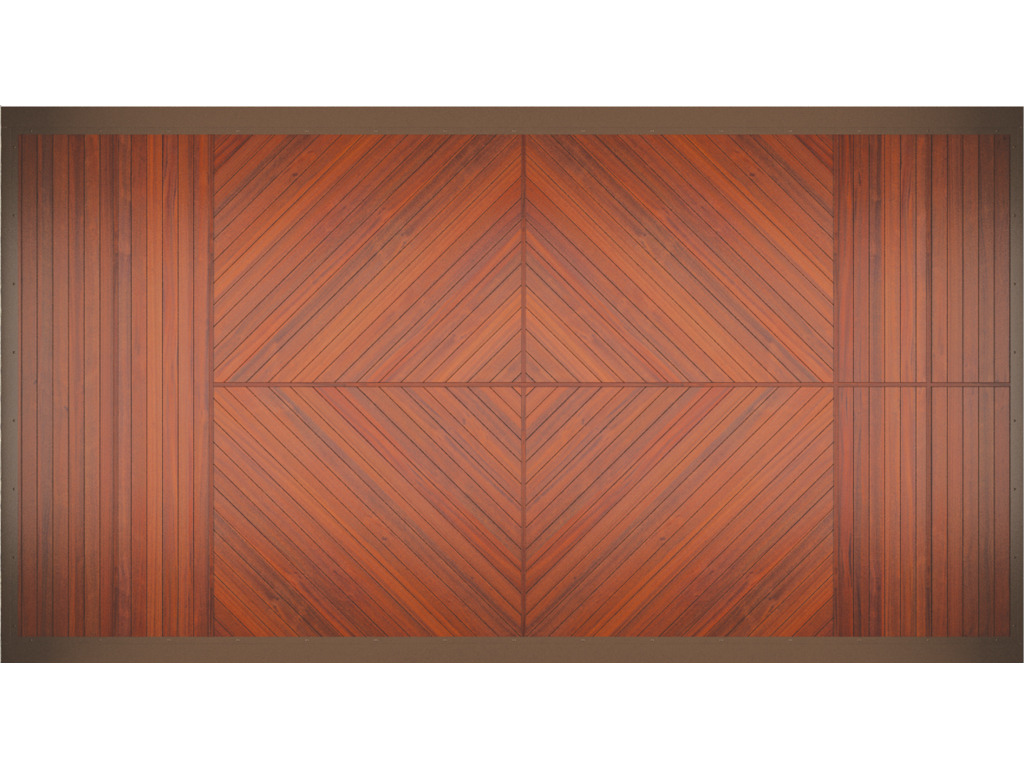

Premium Classic B1, темный орех
Premium Classic B2, темный орех

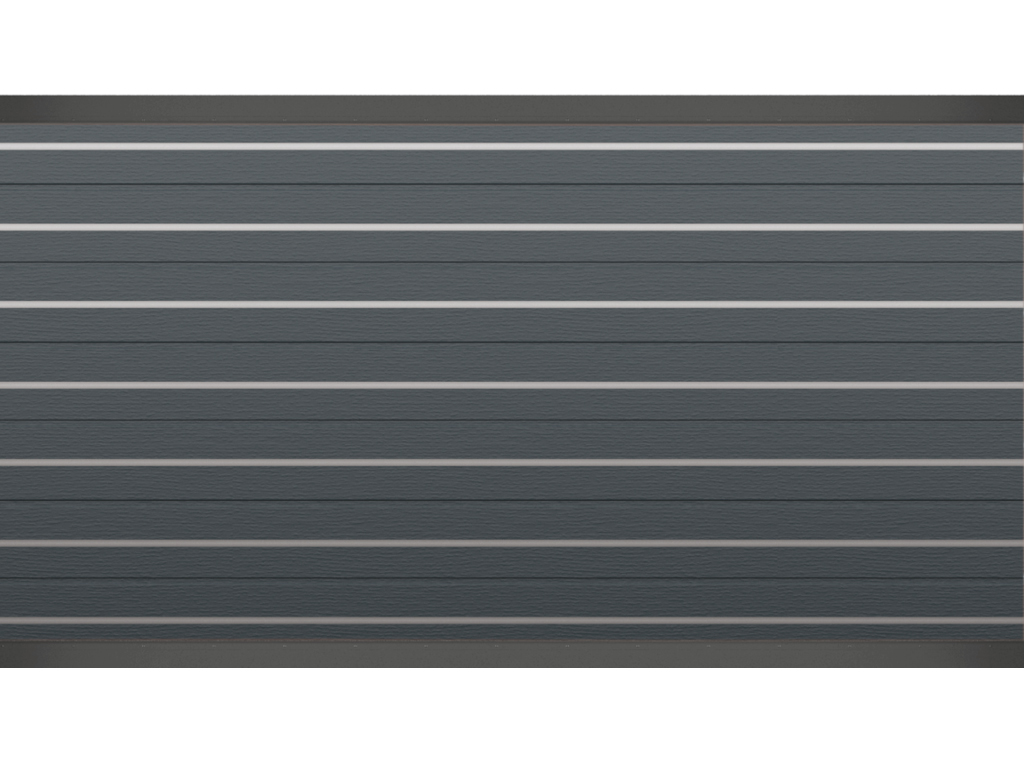

Premium Hi-Tech B3

ЦВЕТА
RAL 9003 (белый)
RAL 8014 (коричневый)
RAL 8017 (коричнево-красный)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордо)
RAL 9006 (серебро)
RAL 1014 (бежевый)
RAL 7004 (серый)
RAL 3000 (красный)
RAL 7016 (антрацит)
Венге
Золотой дуб

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
Высота проема, мм от 1 000 до 3 200
Ширина проема, мм от 2 000 до 7 500
Просвет, мм от 74

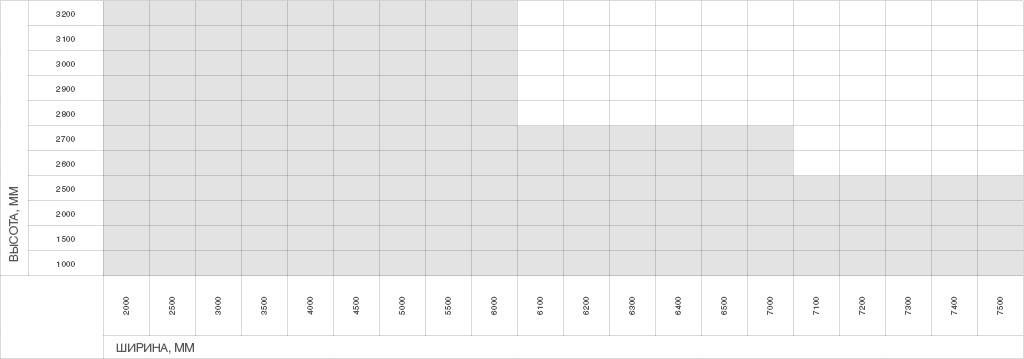

РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Несущая балка.
2. Опора роликовая.
3. Ловитель нижний.
4. Крышка балки с роликом.
5. Универсальный верхний ловитель.
6. Направляющее устройство.
7. Электропривод.
8. Силовая рама.
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
L — место в сторону сдвига (рассчитывается как B × 1,3).
h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
СПОСОБЫ МОНТАЖА
Монтаж силовой рамы. Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.
Бетонирование столба-ловителя. Установка столбов производится в заранее подготовленный котлован шириной и длинной 400 мм и глубиной 1 500 мм.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Открытие возможно в правую или левую сторону.
Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ.
Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители.
Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот.
Калитка врезается в полотно сдвижных ворот для обеспечения дополнительного прохода на огороженную территорию при закрытых воротах. Параметры для врезной калитки: Минимальное расстояние слева и справа от калитки до края щита — 200 мм. Минимальное расстояние сверху и снизу от калитки до края щита — 115 мм. Минимальная ширина калитки — 800 мм.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Полотно из сэндвич-панелей толщиной 40 мм
Комплект ловителей
Устройство направляющее
Крышки для балки
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот)
Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот)
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования)
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания)
Дистанционное управление (современный дизайн, небольшие размеры пультов)
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Звукоизоляция, дБ, класс (ГОСТ 31174) 35
Ветровая нагрузка, кг/м² до 700
Усилие ручного открывания и закрывания, Н, не более 150
Группа горючести по ГОСТ 30244-94 Г2
Группа воспламеняемости по ГОСТ 30402-96 В2
Вес полотна ворот, кг/м² от 18 до 20
Безотказность, количество циклов открывания-закрывания, не менее 20 000
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. При открывании ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать полотно ворот при сцепленном приводе.
4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
6. Строго запрещено пересекать траекторию движения полотна во время открывания и закрывания ворот, т. к. это может привести к серьезным травмам.
7. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и посторонних звуков. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
НОВИНКИ
Протектор щита защищает полотно от повреждений при входе в верхний ловитель и обеспечивает практически бесшумное закрывыние ворот.
Антифрикционная сталь для роликов обеспечивает повышенный ресурс опоры. Защитные кольца, устанавливаемые на подшипники, препятствуют попаданию внутрь пыли и грязи.
Новый верхний ловитель обеспечивает бесшумное закрывание ворот. Прорезиненные ролики защищают лакокрасочное покрытие ворот от повреждений.
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Сдвижные ворота с пиками и вензелями. Цвет полотна — «венге»; цвет окантовки — RAL 8014 (коричневый).

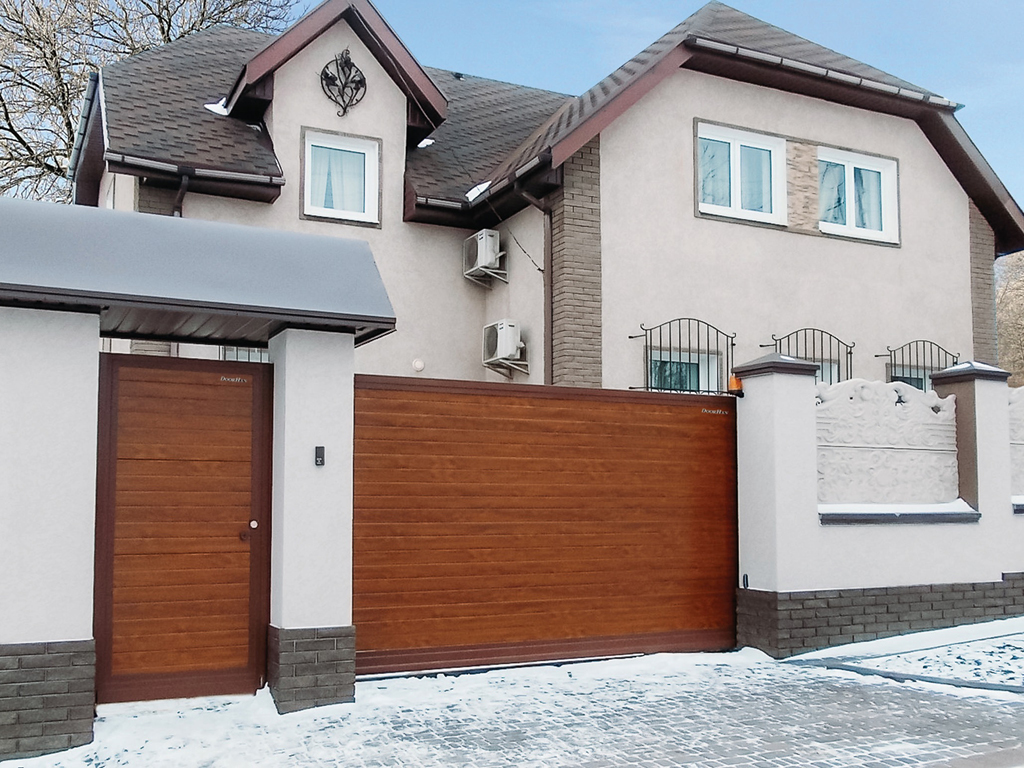

Сдвижные ворота с горизонтальным расположением панелей. Цвет полотна — «золотой дуб»; цвет окантовки — RAL 8017 (коричнево-красный).
