ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА DOORHAN С ПРУЖИНАМИ РАСТЯЖЕНИЯ RSD01BIW

Секционные ворота RSD01 BIW предназначены для перекрытия въездных проемов небольших размеров (шириной от 2 000 до 3 500 мм, высотой от 1 800 до 3 000 мм) в гаражных и технических помещениях. Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). При отсутствии в помещении притолоки и пристенков, применяется встроенный монтаж. Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Имеют широкий выбор цветовых и дизайнерских решений. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.

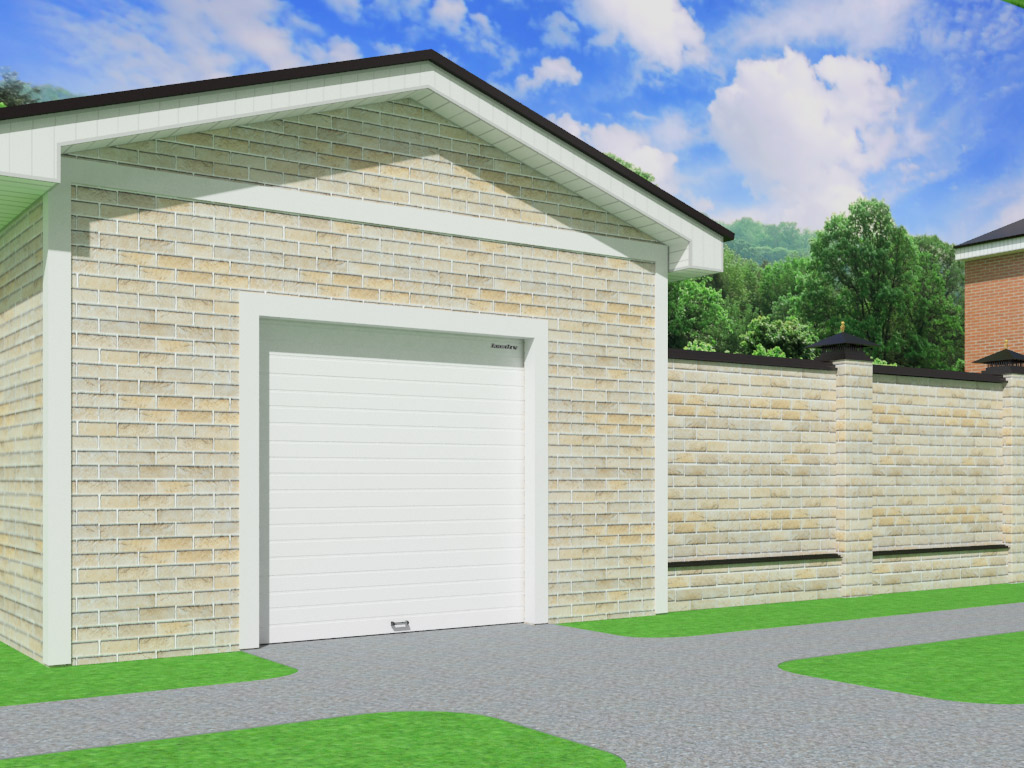

Внешняя сторона секционных ворот





Внутренняя сторона секционных ворот

ПРЕИМУЩЕСТВА



















ДИЗАЙН ПАНЕЛЕЙ

Доска

Горизонтальная полоса

Широкая центральная полоса

Филенка

Волна

Горизонтальная полоса (внутренняя сторона панели)



ТИП ПОВЕРХНОСТИ

Под дерево (внешняя)

Stucco (внутренняя)



ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 7004 (серый)

RAL 1014 (бежевый)

RAL 6005 (зеленый)

RAL 5005 (синий)

RAL 7016 (антрацит)

RAL 3000 (красный)

RAL 3005 (бордовый)

RAL 8017 (коричнево-красный)

RAL 8014 (коричневый)

Золотой дуб (наценка)

Венге (наценка)

Нестандартный цвет по карте RAL (наценка)



ТАБЛИЦА РАЗМЕРОВ

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 800 до 3 000
Ширина проема, мм	от 2 000 до 3 500
Притолока, мм	от 100
Пристенки, мм	от 100

РАЗМЕРЫ ПРОЕМА

КОНСТРУКЦИЯ

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем

2. Контурные боковые многокамерные уплотнители

3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель

4. Верхний угловой кронштейн регулируемый

5. Боковая опора с регулируемым роликодержателем

6. Нижний угловой кронштейн с регулируемым роликодержателем

7. Внутреняя петля

8. Вертикальная направляющая в сборе

9. Горизонтальная направляющая в сборе

10. Дистанционный С-профиль

11. Сэндвич-панель

12. Кронштейн с двойным шкивом

13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации

14. Ручка подъемная

15. Задвижка (опция)

16. Пружины растяжения

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

H — высота проема (расстояние от пола до верха проема);

B — ширина проема (расстояние от левого до правого края проема);

h — притолока (расстояние от верха проема до потолка) min 100 мм;

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

СПОСОБЫ МОНТАЖА

	Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
	Встроенный монтаж встык (при отсутствии пристенков): несущий наличник устанавливается на проем встык. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет эстетичный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).
	Встроенный монтаж внахлест (при отсутствии пристенков): несущий наличник устанавливается на проем внахлест (20 мм). На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет привлекательный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Низкий подъем (пружины растяжения)

ПАРАМЕТРЫ: НИЗКИЙ ПОДЪЕМ (ПРУЖИНЫ РАСТЯЖЕНИЯ)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 100; (h ≥ 130 при использовании потолочного привода)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
A1, мм Высота вертикальной направляющей	А - 552
E, мм Длина горизонтальных направляющих	Н + 440
S, мм Минимальное боковое пространство	100
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	230 (без привода); 40-60 (с потолочным приводом)

БАЗОВАЯ КОМПЛЕКТАЦИЯ

	Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
	Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
	Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.
	Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
	Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.
	Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

	Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
	Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
	Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
	Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
	Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
	Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
	Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
	Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
	Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
	Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
	Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
	Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
	Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
