ШЛАГБАУМ BARRIER-PRO

Шлагбаумы и системы платной парковкиШлагбаум BARRIER-PRO и Barrier-PRO-RPD предназначены для организации контролируемого въезда на огражденную территорию со средней и высокой пропускной способностью.

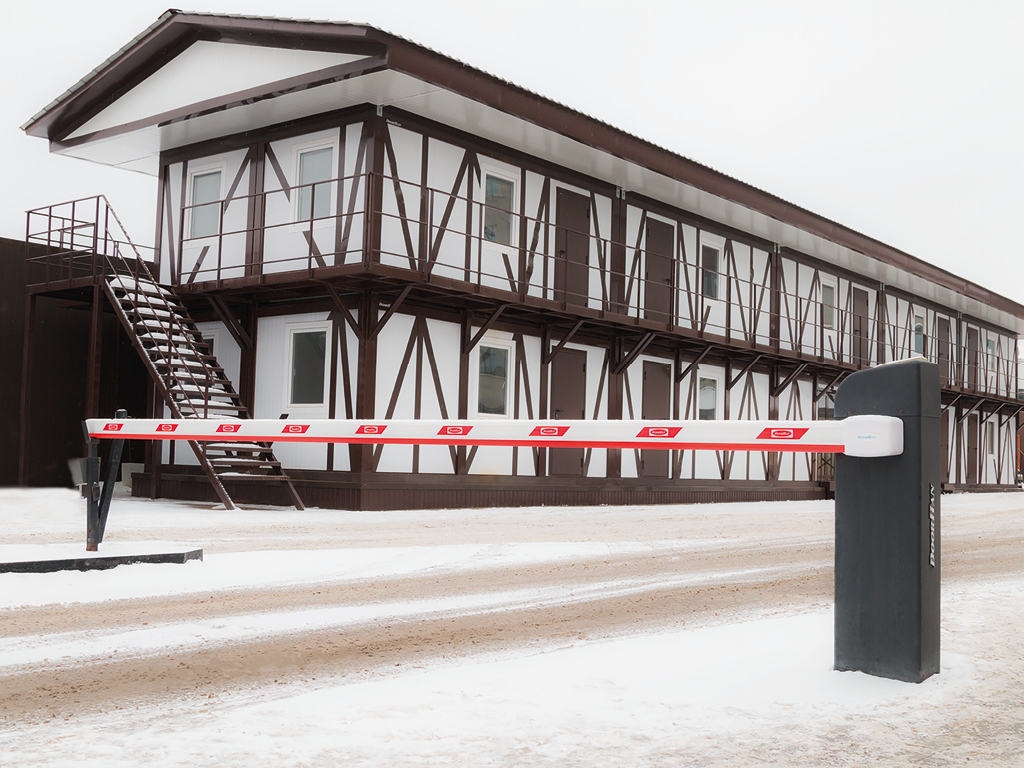

Внешний вид шлагбаума

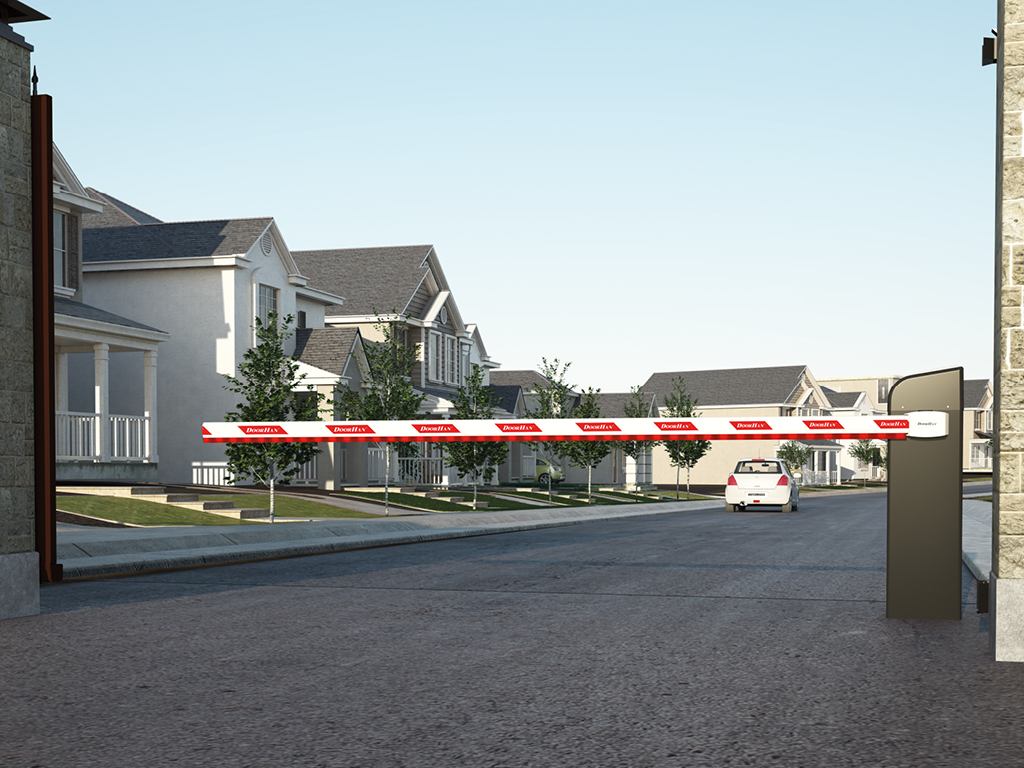

ЗОНА ПРИМЕНЕНИЯ
Поселки, СНТ, ПЖСК и т.д.

Парковки офисов, стоянки с огрaниченным доступом, въезд на территорию предприятий и т.д.

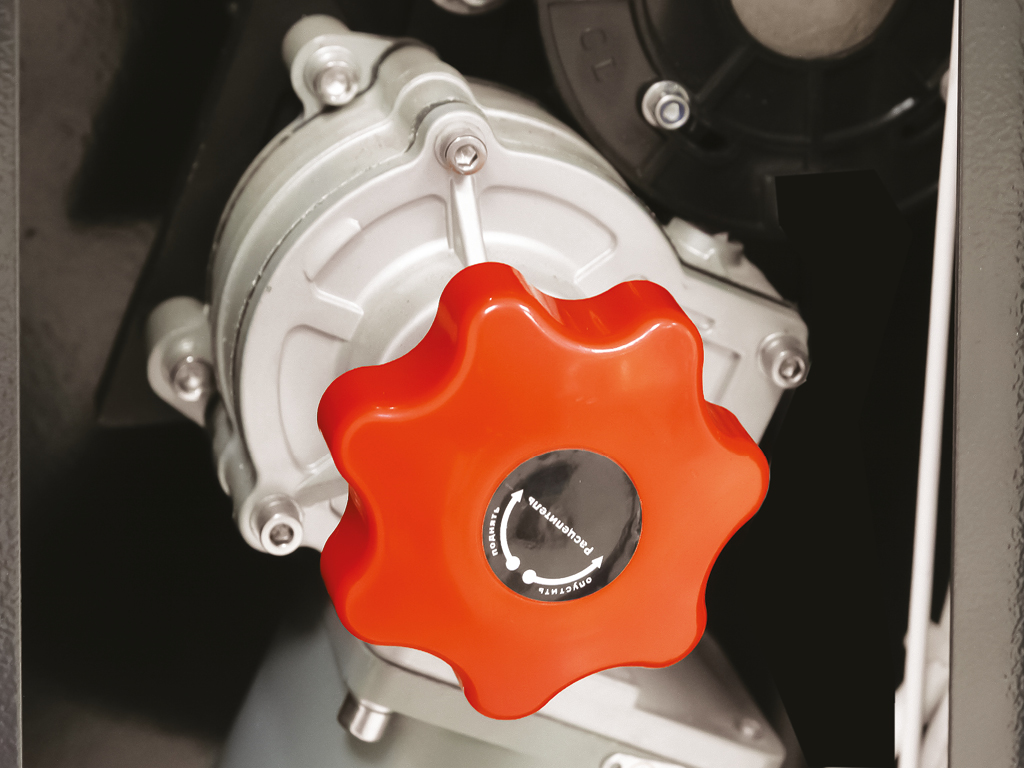

ПРЕИМУЩЕСТВА






ДИЗАЙН
ТАБЛИЦА

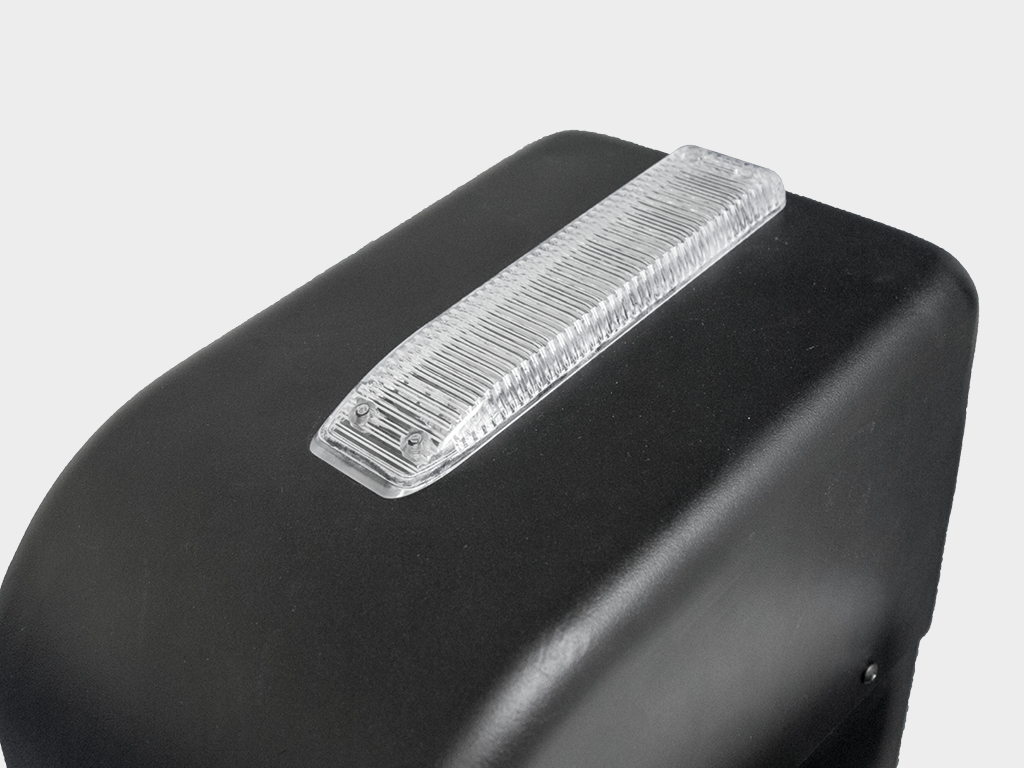

Светодиодная сигнальная лампa

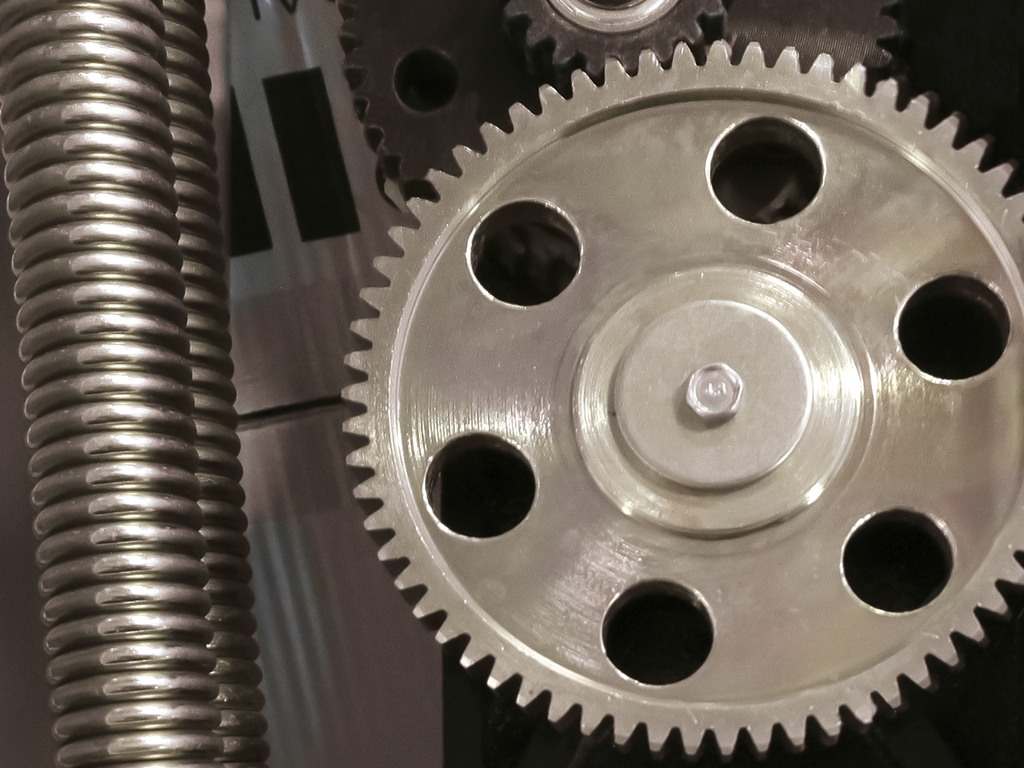

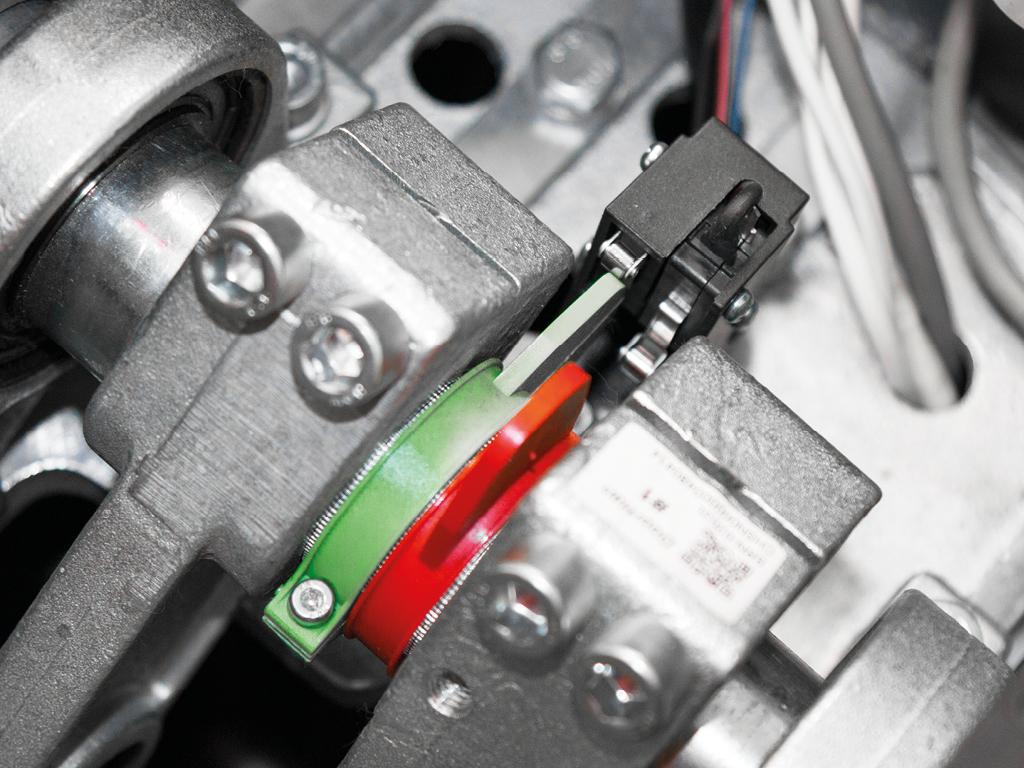

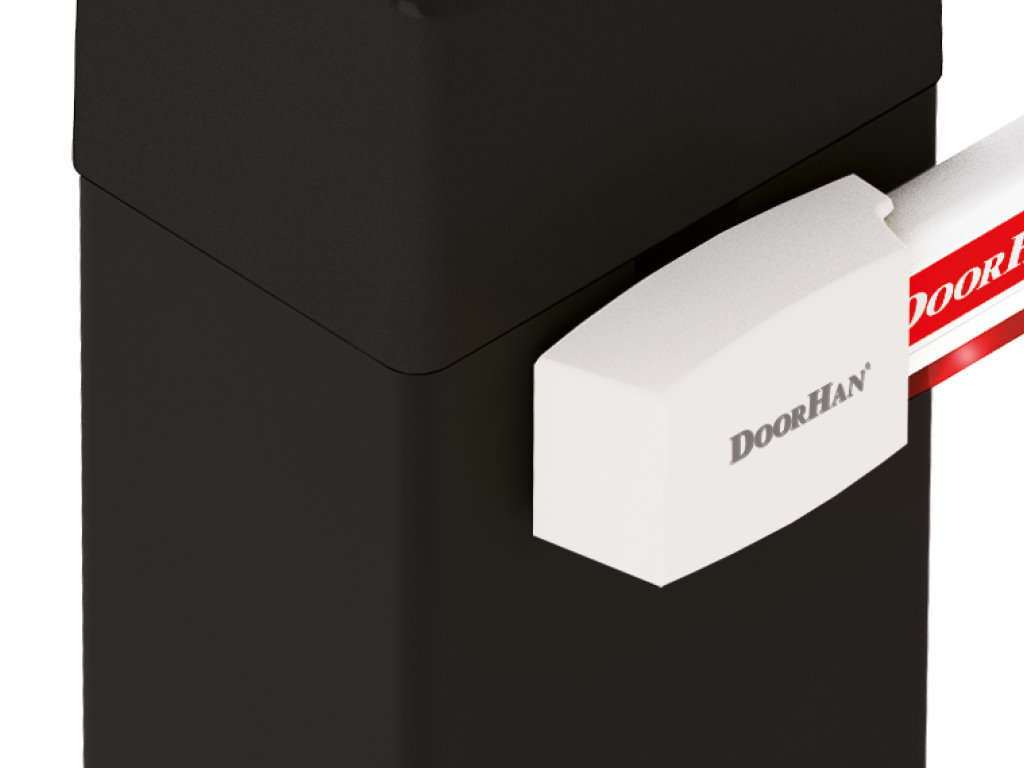

Узел крепления стрелы

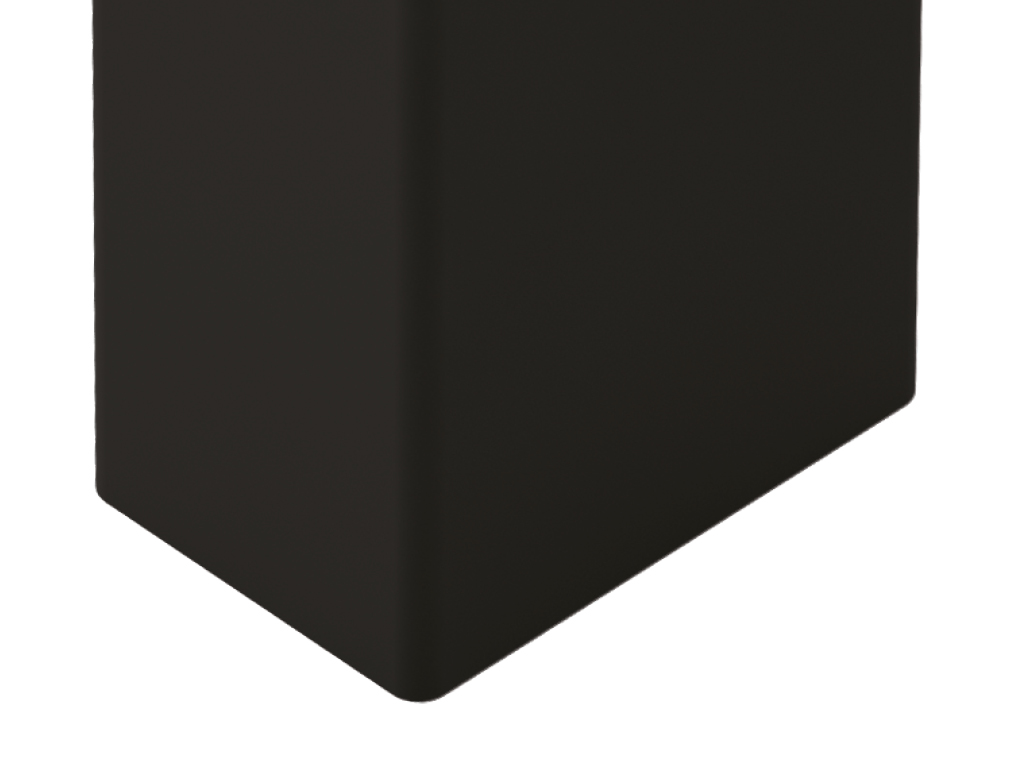

Стойка из стального листа толщиной 1,5 мм

КОНСТРУКЦИЯ
1. Нaкладка на кожух стрелы с логотипом
2. Болты с внутренним шестигранником
3. Кожух стрелы
4. Болты с внутренним шестигранником
5. Пластина крепления стрелы
6. Стрела от 4 до 6 м (опционально)
7. Стойка шлагбаума
8. Боковая крышка
9. Блок управления
10. Болты с внутренним шестигранником
11. Верхняя крышка корпуса
12. Светодиодная лампа
СПОСОБЫ МОНТАЖА
Устанавливается на бетонируемое основание с помощью aнкерных болтов.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Стойкa шлагбаума со встроенным блоком управления, крепежные элементы, пружина.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Wi-Fi-модуль предназначен для беспроводного управления (выработки сигнала управления NO) электроприводaми.
GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
Пульт Transmitter-2PRO-Black предназначен для дистанционного управления двумя автоматическими устройствами.
Пульт Transmitter-4PRO-Black предназначен для дистанционного управления 4 автоматическими устройствами.
Пульт Transmitter-4 предназначен для дистанционного управления 4 автоматическими устройствами.
Пульт Transmitter-Premium в металлическом корпусе предназначен для дистанционного управления 4 автоматическими устройствами.
Беспроводная кнопка управления Command-433 предназначена для дистанционного управления двумя автоматическими устройствами.
Пульт в прикуриватель Car-Transmitter предназначен для дистанционного управления двумя автоматическими устройствами.
Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
Ключ-кнопка KEYSWITCH-N используется для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
Антивандальная кодовая клавиатура KEYCODE предназначена для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания проксими-карт.
Стрела прямоугольная длиной от 3 до 6 м.
Стрела круглая длиной от 3 до 6 м (кратность длины: 1 м, диаметр - 85 мм, материал - алюминий тощиной 1,9 мм).
Стрела прямоугольная с подсветкой длиной от 3 до 6 м (кратность длины: 1 м).
Комплект крепления круглой стрелы шлагбаума.
Ловитель для стрелы шлагбаума с регулировкой высоты ловителя.
Монтажное основание для бетонирования.
Шарнирная опора стрелы шлагбаума крепится на окончание стрелы.

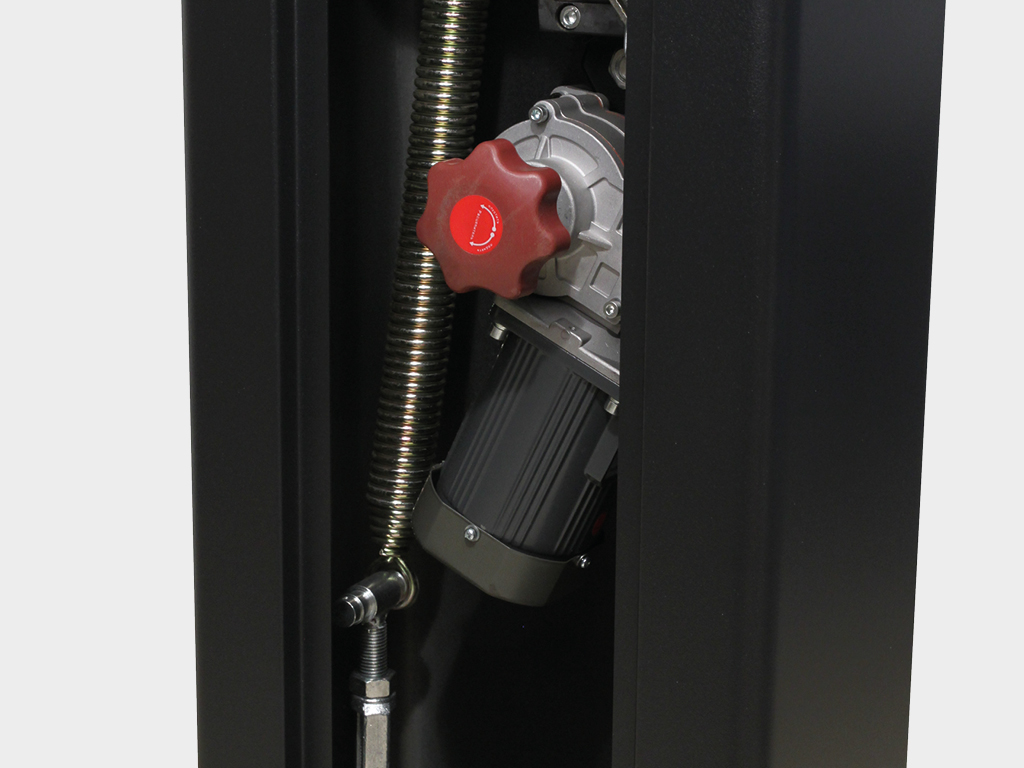

Пружина балансировочная BR-11PRO.
Пружина балансировочная BR-13PRO.
Юбочный комплект для прямоугольной стрелы.
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности Photocell-W, состоящие из инфракрасного передатчика и приемника.
Сирена Sirena предназначена для звукового оповещения о движении ворот.
Обогреватель Heater предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.
DHRE-1 — внешний радиоприемник предназначен для управления автоматикой других производителей с помощью пульта DoorHan.
Сигнальная светодиодная лампа с антенной Lamp-PRO предназначена для оповещения о движении ворот.
Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Длина стрелы, м 3*; 4; 5; 6 * Barrier PRO-RPD
Напряжение питания, В 220-240
Мощность, Вт 300
Диапазон рабочих температур, °С -40...+55
Максимальное время открывания/закрывания, сек 6/2* * Barrier PRO-RPD
Класс защиты IP 54
Интенсивность использования, % 70
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. На протяжении всего пути движения стрела не должна соприкасаться с посторонними предметами и должна проходить как минимум на расстоянии 2 м от воздушных линий электропередач
2. Стойкa устанавливается на бетонируемую поверхность
3. Глубинa бетонирования зависит от грунта и глубины промерзания почвы
4. В месте установки не должно быть труб и электрических кабелей
УПАКОВКА
УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Состав пленка, пенопласт, картонная коробкa
Длина, мм 1200
Ширина, мм 390
Высота, мм 295



ЦЕПНОЙ ШЛАГБАУМ CHAIN-BARRIER

Цепной шлагбаум Chain-Barrier предназначен для организации контролируемого въезда на огражденную территорию со средней и высокой пропускной способностью.

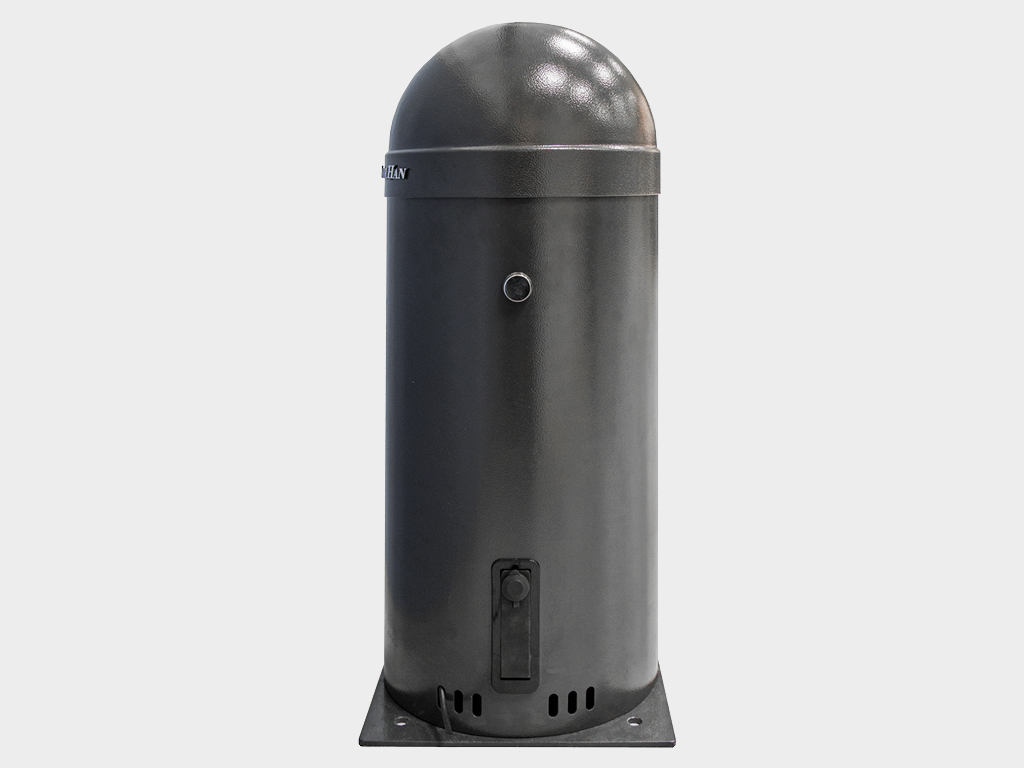

Внешний вид цепного барьера

ВИДЕО

ЗОНА ПРИМЕНЕНИЯ
Парковки всех типов

Ограничение проезда на территорию предприятий, бизнес-центров, жилых домов

ПРЕИМУЩЕСТВА






ДИЗАЙН
ТАБЛИЦА

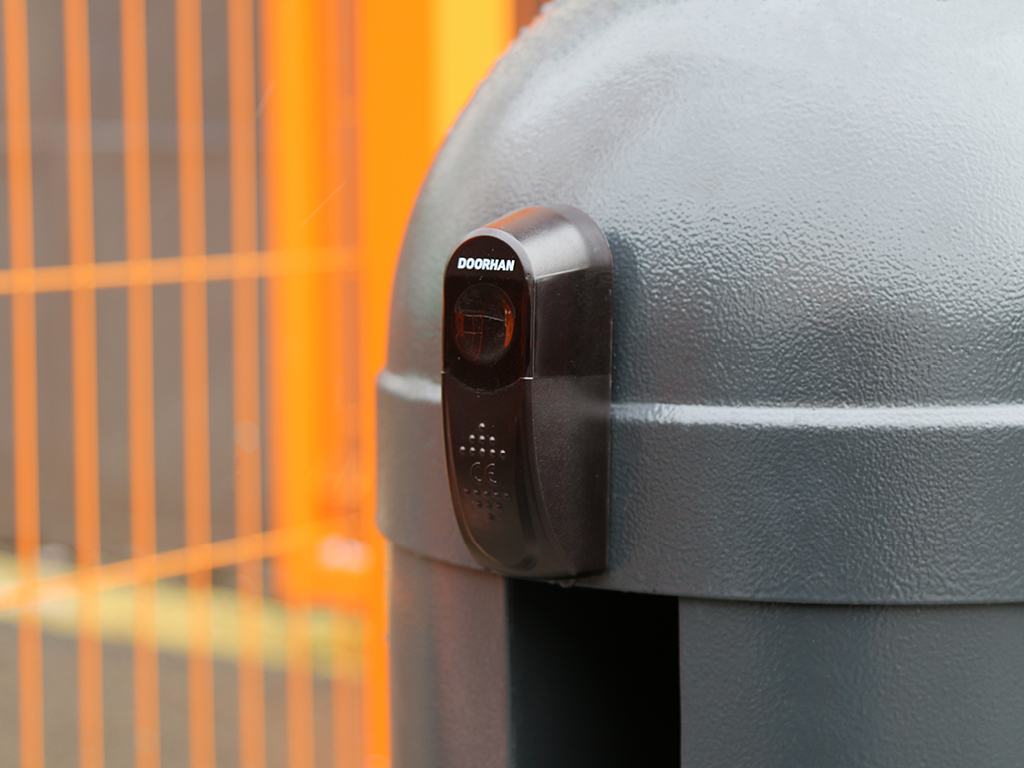

Стальная крышкa с замком
Замок-соединитель цепи

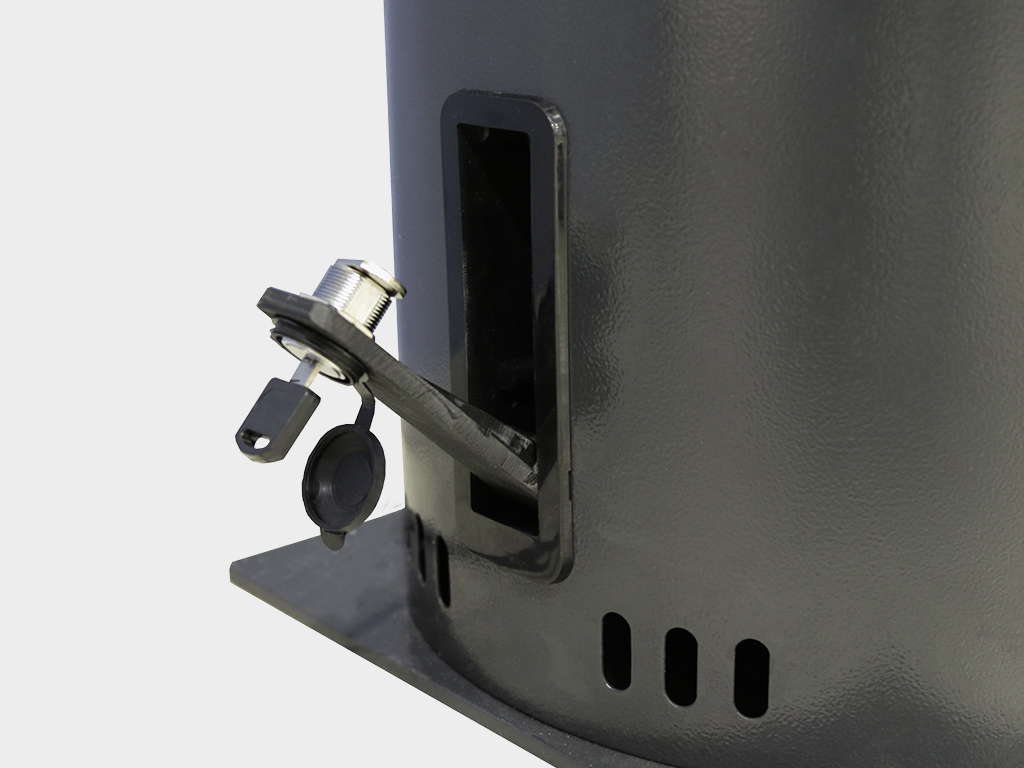

Механический расцепитель

КОНСТРУКЦИЯ
MASTER
1. Винт крепления крышки с внутренним шестигранником
2. Защитная крышка из окрашенной стaли
3. Каркас из окрашенной стали

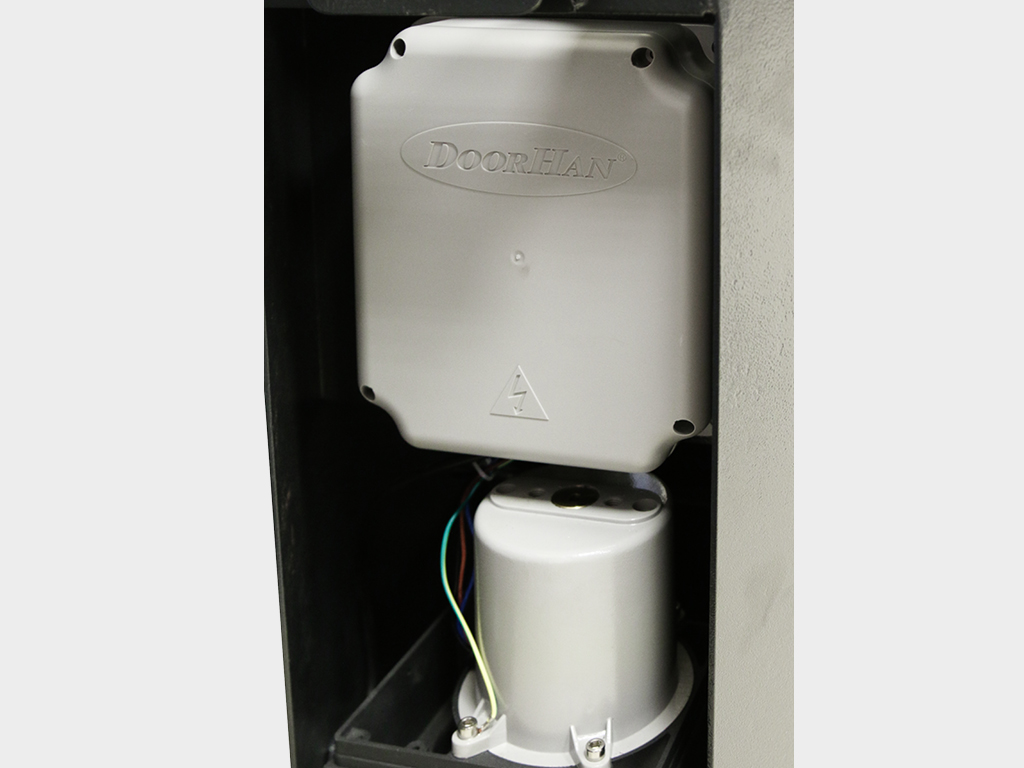

4. Встроенный блок управления PCB-SL
5. Корпус
6. Двигатель 220 В со встроенной защитой от перегрева
7. Расцепитель
8. Анкерный болт
9. Цепь и замок
10. Нейлоновый ролик для цепи
11. Нейлоновый направляющий шкив
SLAVE
12. Противовес с нейлоновым роликом
13. Узел крепления цепи
СПОСОБЫ МОНТАЖА
Устанавливается нa бетонное основание с помощью анкерных болтов.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Комплект шлагбаума для проемов до 7 м.
Комплект шлагбаума для проемов до 15 м.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Chain-Barrier Master и Chain-Barrier Slave, цепь 7 или 15 м, крепежные элементы.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Wi-Fi-модуль для беспроводного управления (выработки сигнала упрaвления, NO) электроприводами.
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами.

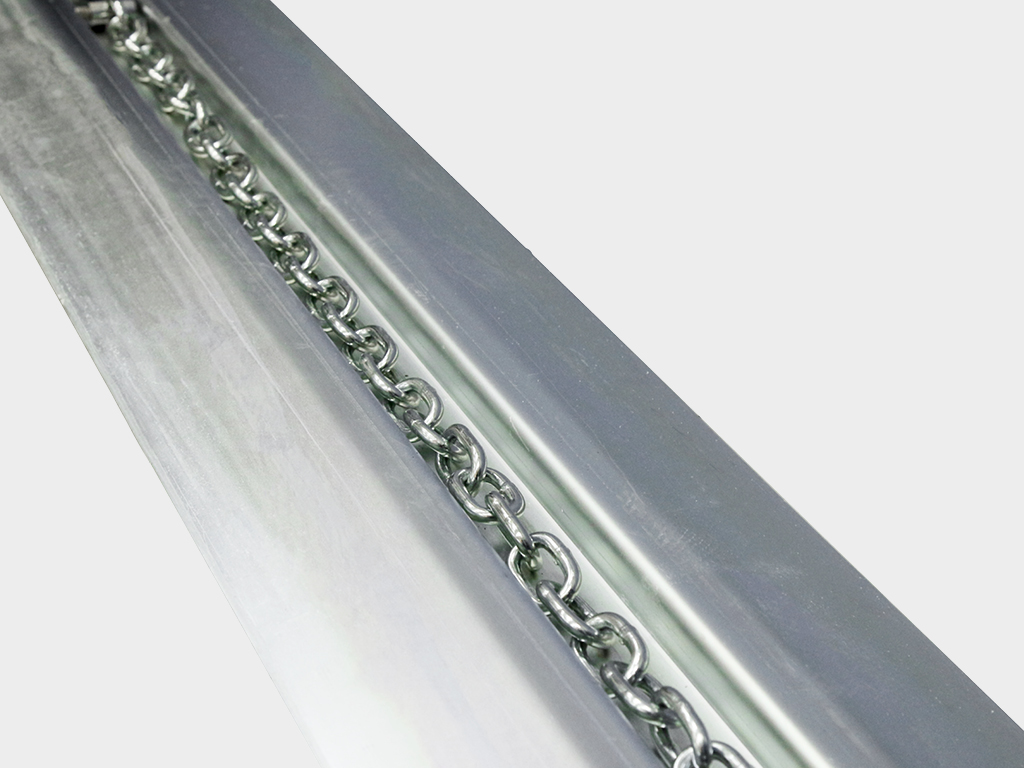

Желоб Сar-2 накладной для укладки цепи.
Желоб Car-4 встраиваемый для укладки цепи.
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами.
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами.
Пульт Transmitter-Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами.
Пульт Car-Transmitter для установки в прикуриватель предназначен для дистанционного управления двумя автоматическими устройствами.
Беспроводная кнопка Command-433 для дистанционного управления двумя автоматическими устройствами.
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания проксими-карт.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Монтажное основание для бетонирования.
Сигнальная светодиодная лампа Lamp-PRO с антенной для оповещения движения ворот.
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности Photocell-W, состоящие из инфракрасного передатчика и приемника.
Сирена Sirena для звукового оповещения движения ворот.
Обогреватель Heater для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Ширина проема, м 7–15
Напряжение питания, В 220-240
Мощность, Вт 280
Диапазон рабочих температур, °С -20...+55
Максимальный действующий момент, Нм 20
Класс защиты IP IP54
Интенсивность использования, % 50
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. На протяжении всего пути движения цепи не должно быть препятствий.
2. Стойка устанавливается на бетонируемую поверхность.
3. Глубина бетонирования зависит от грунта и глубины промерзания почвы.
4. В месте установки не должно быть труб и электрических кабелей.
УПАКОВКА
УПАКОВКА В КОРОБКУХАРАКТЕРИСТИКИ УПАКОВКИ
Состав пленка, пенопласт, картонная коробкa
Длина, мм 800
Ширина, мм 420
Высота, мм 390

АНТИВАНДАЛЬНЫЙ ШЛАГБАУМ BARRIER PROTECTOR

Изделие предназначено для контроля въезда на дворовые территории жилых кварталов, промышленных объектов, а также для ограничения проезда по улицам садовых товариществ. Стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды. Усиленная стрела, сваренная из стальных профилей, перемещается в горизонтальном положении и не имеет уязвимых мест. В качестве крепежных элементов конструкции использованы метизы антивандального исполнения, особенностью которых является невозможность демонтажа обычными инструментами и приемами.

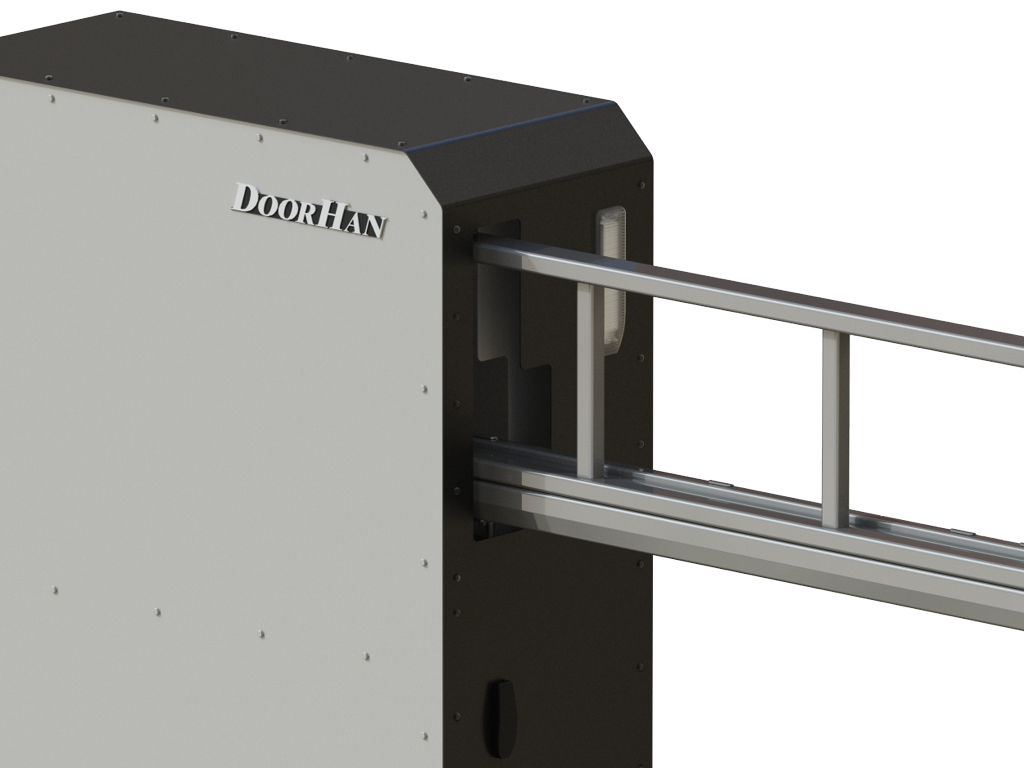

Внешний вид антивандального шлагбаума

ВИДЕО

ЗОНА ПРИМЕНЕНИЯ
Въезд на территорию поселков, СНТ, ПЖСК и т.д.

Въезд на парковки офисов, на территорию предприятий, стоянки с ограниченным доступом и т.д.

ПРЕИМУЩЕСТВА






ДИЗАЙН
ДИЗАЙН

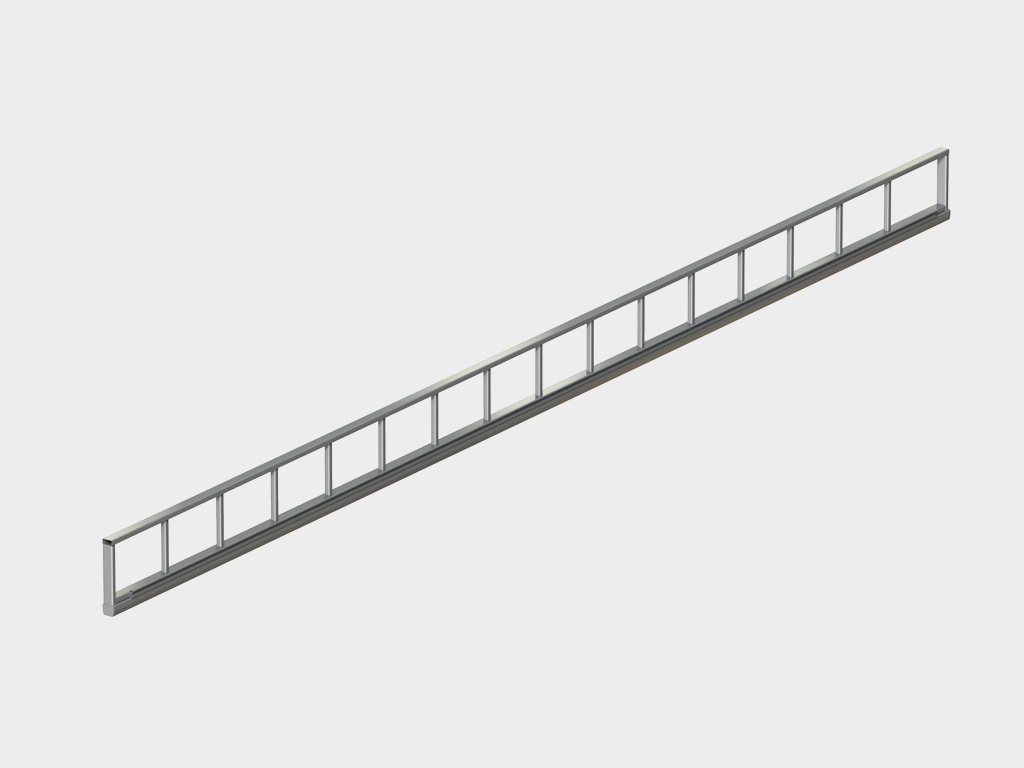

Стрела шлагбаума, сваренная из стальных труб и окрашенная в цвет RAL 7004
Стойка шлагбаума, закрытая стальными панелями толщиной 2 мм. Цвета панелей RAL7004 (серый) и RAL9005 (черный)

ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТРПОКАЗАТЕЛЬ
  -
КОНСТРУКЦИЯ
1. Рама
2. Стрела
3. Панель шлагбаума задняя
4. Крышка панели шлагбаума задней
5. Панель шлагбаума передняя
6. Панель шлагбаума боковая
7. Коробка распаячная
8. Фотоэлементы беспроводные PHOTOCELL-W
9. Опора ролика для балки 71 х 60 х 3,5
10. Рейка зубчатая DHRACK 12 x 30 (1 м)
11. Крышка задняя для балки 71 х 60 х 3,5
12. Ролик концевой в сборе для балки прокатной 71 х 60 х 3,5
13. Столб-ловитель
14. Пластина площадки для привода
15. Привод
16. Направляющее устройство
17. Панель шлагбаума верхняя в сборе
18. Лампа сигнальная Barrier-PRO
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
-
СПОСОБЫ МОНТАЖА
Стойка шлагбаума устанавливается на бетонируемое основание при помощи анкерных болтов. Анкерные болты входят в состав поставки изделия.
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
-
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Стойка шлагбаума с встроенными светодиодными сигнальными лампами.
Стальная усиленная стрела шлагбаума.
Столб-ловитель стрелы шлагбаума.
Комплект зубчатых реек.
Беспроводные фотоэлементы PHOTOCELL-W.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Wi-Fi-модуль для беспроводного управления (выработки сигнала управления NO) электроприводами
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-Premium в металлическом корпусе, предназначенный для дистанционного управления 4 автоматическими устройствами
Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами
Пульт в прикуриватель Car-Transmitter для дистанционного управления двумя автоматическими устройствами
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan
Ключ-кнопка Key-Swich для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания проксими-карт
Сирена Sirena для звукового оповещения о движении ворот
Обогреватель Heater для обогрева электропривода шлагбаума при эксплуатации в условиях низких температур
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения о движении ворот
«Лежачий полицейский» из износостойкого искусственного каучука обеспечивает легкую прокладку электропроводки между столбами без штробления дорожного покрытия
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Длина стрелы, м 3; 3,5; 4; 4,5; 5; 5,5; 6
Напряжение питания, В 220
Мощность, Вт 130
Диапазон рабочих температур, °С -20...+50
Скорость открывания, м/мин 9
Класс защиты IP IP54
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. При открытии вручную не прилагайте больших усилий. Передвигайте стрелу равномерно. Запрещается двигать стрелу резкими толчками.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать стрелу при сцепленном приводе.
4. Не допускайте детей к устройствам управления (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия шлагбаума во время его работы.
6. Строго запрещено пересекать траекторию движения стрелы во время открытия и закрытия, т. к. это может привести к серьезным травмам.
7. Не подвергайте шлагбаум ударам и не препятствуйте его свободному открытию и закрытию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время работы на траектории движения стрелы отсутствовали посторонние предметы, т. к. это может привести к повреждению шлагбаума.
10. Не допускайте попадания веток и кустов в зону сдвига стрелы для избежания помех во время работы шлагбаума.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
УПАКОВКА
УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Упаковка стрелы шлагбаума представляет собой пузырчатую пленку, обернутую вокруг стрелы с перехлестом, пузырчатая пленка закрепляется скотчем с логотипом компании
Описание Упаковка основания шлагбаума представляет собой пузырчатую пленку, обернутую вокруг основания шлагбаума с перехлестом, пузырчатая пленка закрепляется скотчем с логотипом компании
Состав Пузырчатая пленка с логотипом компании, скотч с логотипом компании
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия надежности работы антивандального шлагбаума производства ГК DoorHan сроком на 1 год с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
После монтажа необходимо провести проверку движения стрелы. Стрела должна двигаться плавно, без рывков и скрипа. Полотно стрелы должно находиться в уровне (по вертикали и горизонтали), при закрытии заходить в ловитель. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению стрелы и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.

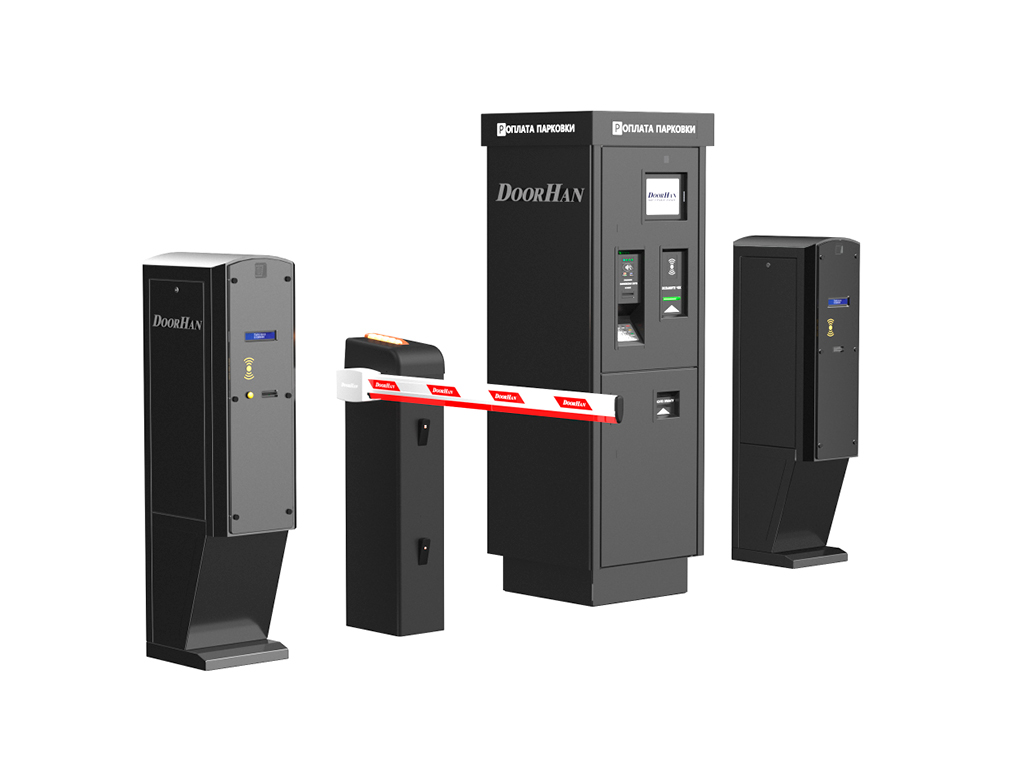

СИСТЕМА ПЛАТНОЙ ПАРКОВКИ DOORHAN PARKING

Система платной парковки DoorHan Parking – это программно-аппаратный комплекс, предназначенный для обеспечения автоматизированного взимания платы и контроля времени пребывания автомобилей на паркинге, т.е. для монетизации парковки. Проверенные временем инженерные решения в сочетании с разумной стоимостью и запоминающимся дизайном в стиле Industrial обеспечивают высокую популярность оборудования.

Основными компонентами парковочной системы являются:

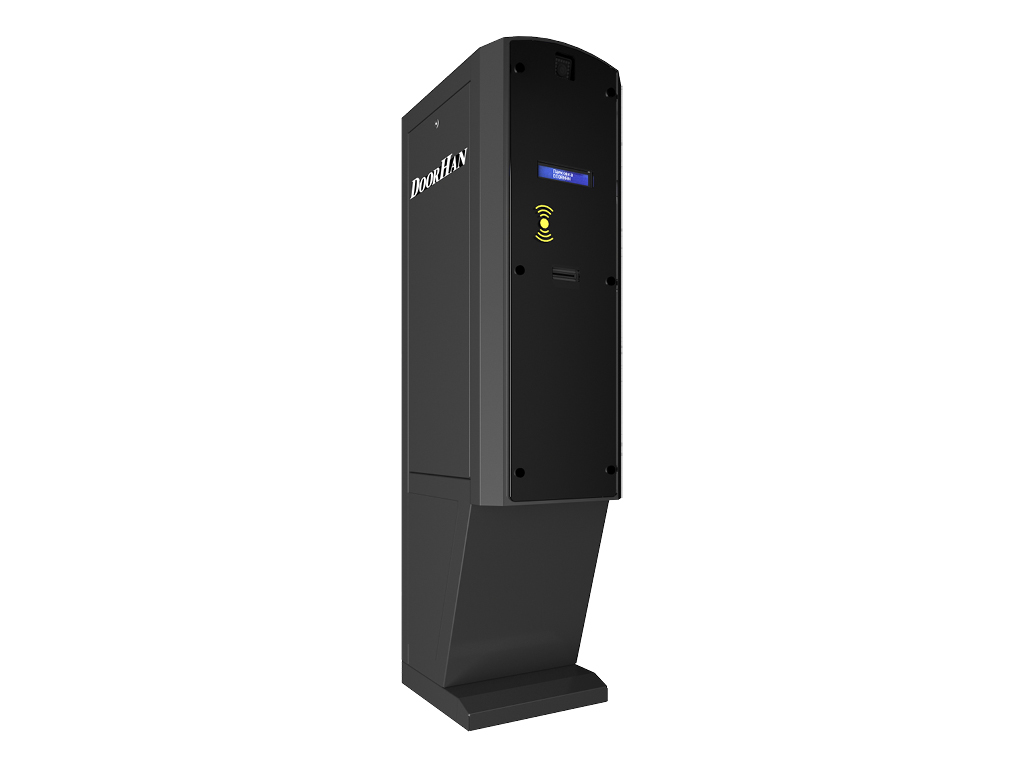

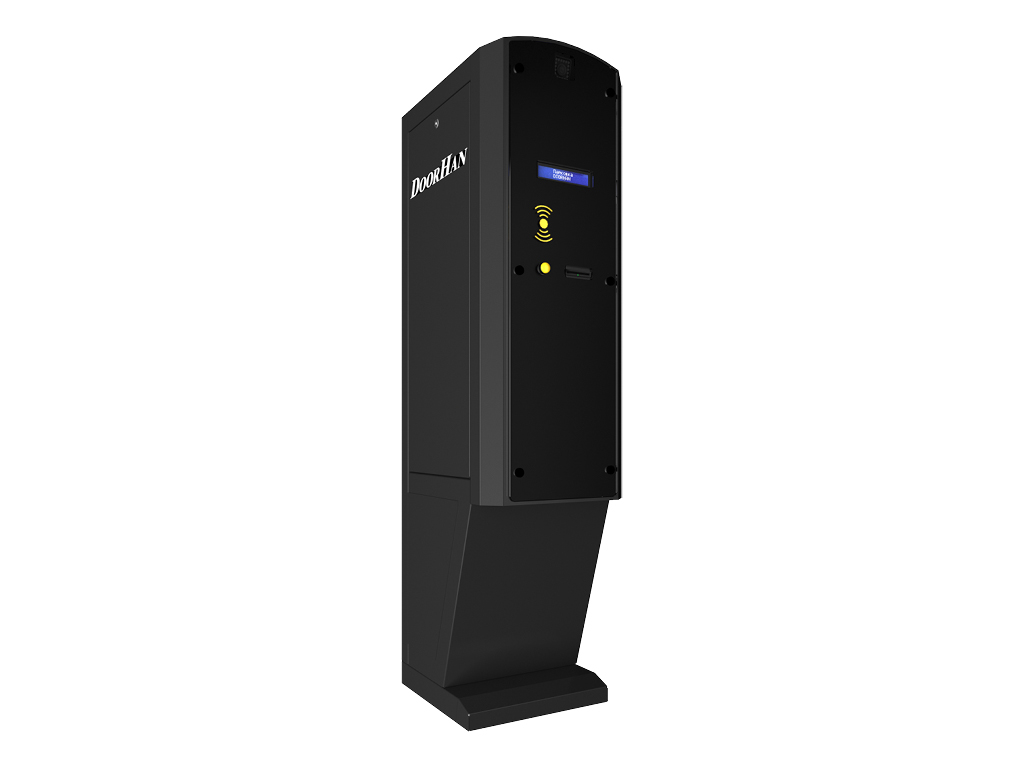

Оборудование проездов, включающее оснащение зоны въезда, выезда либо реверсивного (двунаправленного) проезда по полосе дорожного движения.

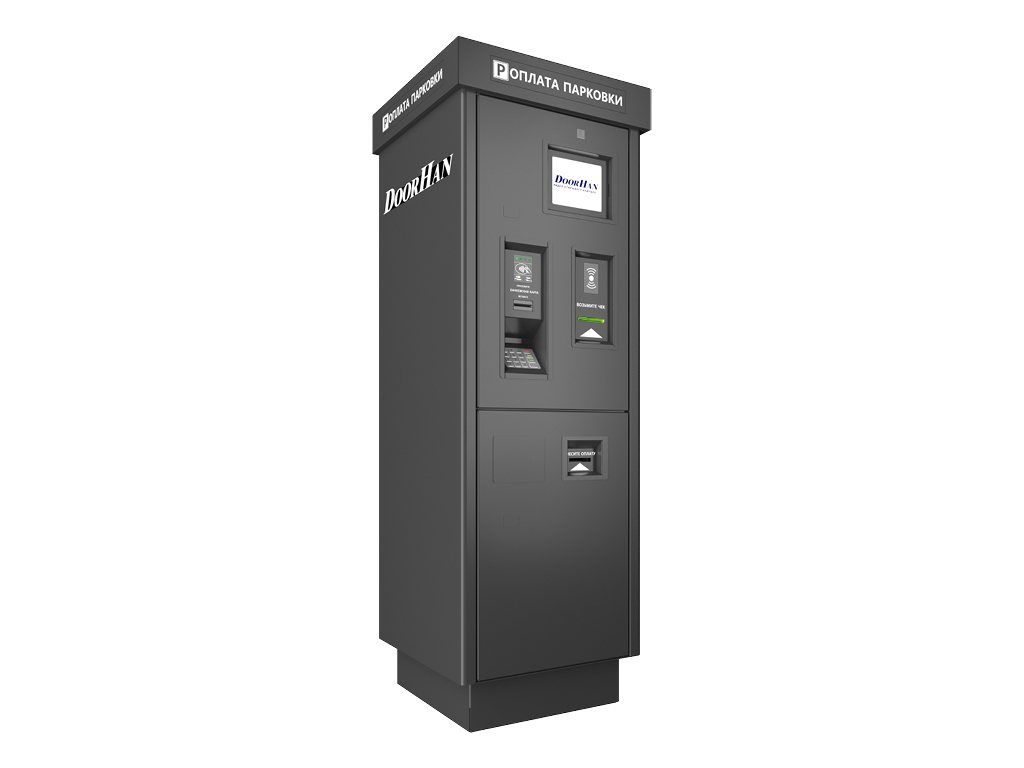

Оборудование приема оплаты за услугу парковки, включающее терминалы оплаты (паркоматы, кассовые автоматы) и/или автоматизированные рабочие места (АРМ) кассиров.
Оборудование центра управления платными парковками, включающее аппаратные серверы и специализированное программное обеспечение, решающее задачи по общему мониторингу парковочной системы, предоставлению финансовой и других видов статистической отчетности и удобству управления паркингом, как, например, управление заполняемостью парковочного пространства и исключению влияния человеческого фактора.

Средства организации дорожного движения и визуальной навигации, к которым относятся подсистемы навигации свободных машиномест, информационные динамические табло с актуальным количеством свободных машиномест на различных уровнях и зонах парковки, горизонтальная и вертикальная разметка, светофоры, сферические зеркала, искусственные дорожные неровности — «лежачие полицейские», делинеаторы, цветографические решения паркинга.

ЗОНА ПРИМЕНЕНИЯ
Торговые центры

Жилые комплексы и апартаменты
Выставочные центры

Спортивно-развлекательные комплексы
Промышленные объекты

Логистические и складские комплексы
Отели и гостиницы

Аэропорты
Бизнес-центры и административные комплексы

Железнодорожные вокзалы и автовокзалы
Научные центры

Учебные заведения

ПРЕИМУЩЕСТВА





ДИЗАЙН
ОБОРУДОВАНИЕ
Терминал оплаты
Стойка въезда
Стойка выезда

КОНСТРУКЦИЯ
1. Терминал оплаты
2. Стойка въезда/выезда
3. Быстродействующий дорожный шлагбаум с системой фотоэлементов
4. Камера системы распознавания государственных номеров / общее видеонаблюдение
5. Защитное ограждение
6. Островок безопасности
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Светофор
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника
Металлические островки безопасности, включая мобильные островки безопасности
Информационные табло с количеством свободных машиномест
Многоуровневые информационные табло с количеством свободных машиномест
Лежачий полицейский
Системы распознавания госномеров автомобилей
Системы фотофиксации водителей и автомобилей
Защитные отбойники для установленного оборудования
Парковочные столбики, в том числе полиуретановые
Системы ограждений
Сферические зеркала
Делинеаторы
Демпферные накладки для колонн и стен
Скоростные ворота для подземных паркингов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЗНАЧЕНИЕПРИМЕЧАНИЕ
Напряжение питания, В 220
Мощность, Вт не более 2 000 в зависимости от комплекта
Диапазон рабочих температур, °С -40...+55
Класс защиты IP IP54
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Изделие может эксплуатироваться как на открытых, так и на закрытых автостоянках.
2. Режим работы — круглосуточный.
3. Во время эксплуатации оборудования должен присутствовать дежурный, обученный правилам безопасной эксплуатации изделия (из штата обслуживающего персонала).
4. Необходимо периодически пополнять наличие расходных материалов: кассовую ленту принтера; купюры в диспенсере выдачи сдачи; монеты в хоппере.
5. Автомат защиты для подключения электропитания изделия должен соответствовать требованиям ПУЭ и находиться в доступном месте для быстрого отключения изделия от электросети при аварийных ситуациях.
6. Изделие должно быть надежно заземлено.
7. Территория платной парковки и подъездные пути должны быть очищены от снега, льда и посторонних предметов.
8. Водоотводные системы должны быть в исправном состоянии.
9. Техническое обслуживание и ремонт изделия производятся исключительно специалистами сервисной службы, аккредитованной изготовителем.

Видео - прозрачные рольставни из поликарбоната:

Подробнее о том что из себя представляют прозрачные рольставни из поликарбоната или стекла, как купить или заказать смотрите здесь

Напишите нам!

Чтобы купить ворота, узнать цену на ворота, рольставни, шлагбаумы, оформить заявку на ремонт ворот, записаться на замер ворот - звоните по телефонам в Тольятти 74-89-40, моб: 8 (9626) 148-940 или заполните форму ниже.
Open

Звоните в Тольятти: 74-89-40; Viber, WathsApp, моб: 8 (9626) 148-940   E-Mail: vorota@vika-plus.ru

Звоните в Тольятти:
74-89-40

моб: 8 (9626)148-940

E-Mail: vorota@vika-plus.ru
